Zasilanie
H coupler M12 male S-coded/ 3x M12 female S-coded
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Strona 3
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Side 4
| Family construction form | M12P |
| Kodowanie | S |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 2 |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

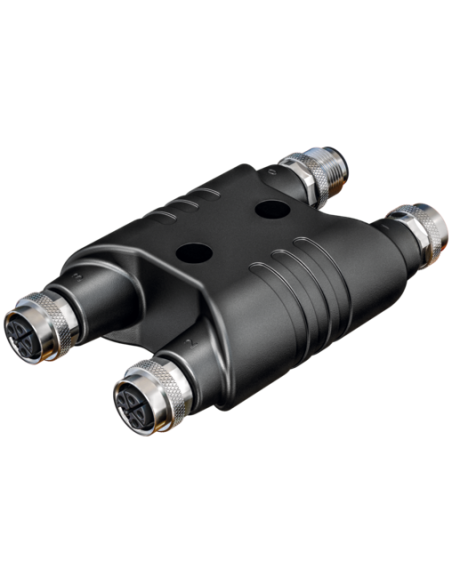

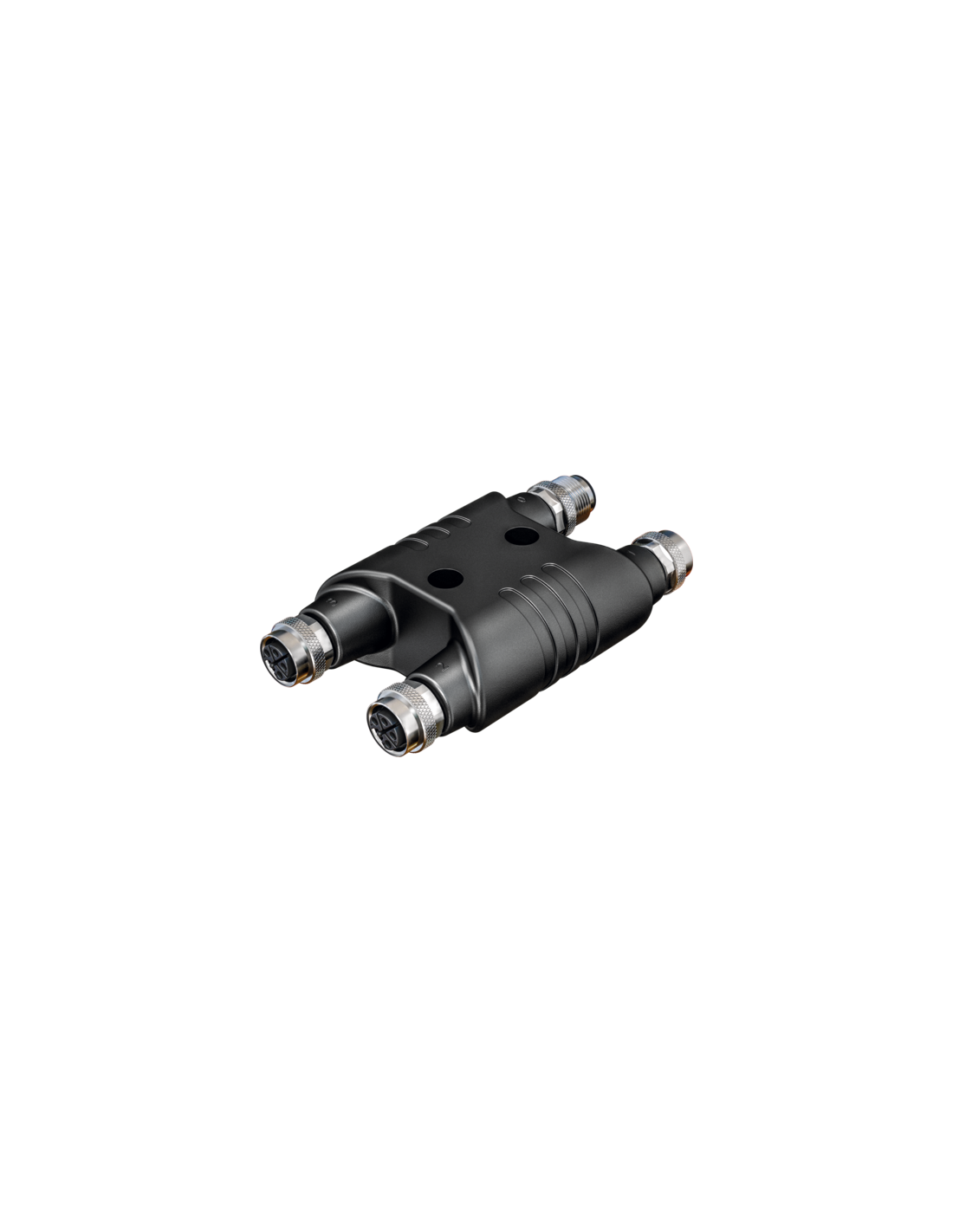

Złącze H M12 męskie kodowane S/ 3x M12 żeńskie kodowane S – Rozgałęźnik zasilania o wysokiej niezawodności
Złącze H M12 męskie kodowane S/ 3x M12 żeńskie kodowane S (kod produktu: 7000-P6902-0000000) to specjalistyczny adapter rozgałęziający, przeznaczony do przesyłu zasilania w wymagających instalacjach przemysłowych. Dzięki swojej uniwersalnej konstrukcji oraz wysokiemu stopniowi ochrony, znajduje szerokie zastosowanie w automatyce przemysłowej, systemach zasilania maszyn i urządzeń oraz infrastrukturze produkcyjnej.
Najważniejsze cechy techniczne złącza H M12 kodowanego S
- Cztery 4-pinowe złącza M12: jedno męskie (male), trzy żeńskie (female), wszystkie kodowane w standardzie S.
- Wysoka odporność chemiczna i mechaniczna: obudowa wykonana z trwałego tworzywa sztucznego, odpornego na działanie olejów oraz agresywnych substancji chemicznych.
- Pozłacane styki z mosiądzu: gwarancja stabilności połączenia i wydłużonej trwałości.
- Stopień ochrony IP65, IP67, IP68: szczelność i odporność na pył oraz wodę, umożliwiająca montaż w trudnych warunkach środowiskowych.
- Zgodność z normą IEC 61076-2-111: bezpieczeństwo i pewność standardu połączenia.
Zastosowanie złącza H M12 – typowe obszary wykorzystania
Produkt jest idealnym wyborem do rozgałęziania linii zasilających w aplikacjach przemysłowych, gdzie kluczowe jest bezpieczne i niezawodne rozprowadzanie napięcia AC o wartości do 630 V oraz prądu do 12 A na styk. Standardowe zastosowania obejmują m.in.:
- zasilanie modułów maszyn przemysłowych,
- konfiguracje rozproszonych systemów automatyki,
- instalacje robotyczne i linie montażowe,
- zabezpieczenia oraz zasilanie urządzeń peryferyjnych.
Korzyści z zastosowania adaptera H M12 w instalacjach automatyki
Adapter H M12 umożliwia łatwe i szybkie rozdzielenie sygnału z jednego źródła do trzech odbiorników, zachowując jednoznaczność i pewność połączenia zarówno pod kątem elektrycznym, jak i mechanicznym. Solidna konstrukcja oraz ochrona przed wstrząsami umożliwiają pracę urządzenia w wymagającym środowisku przemysłowym, gdzie czynniki mechaniczne i chemiczne mogą wpływać na trwałość złącza.
Wymiary, schemat połączeń i montaż złącza H M12

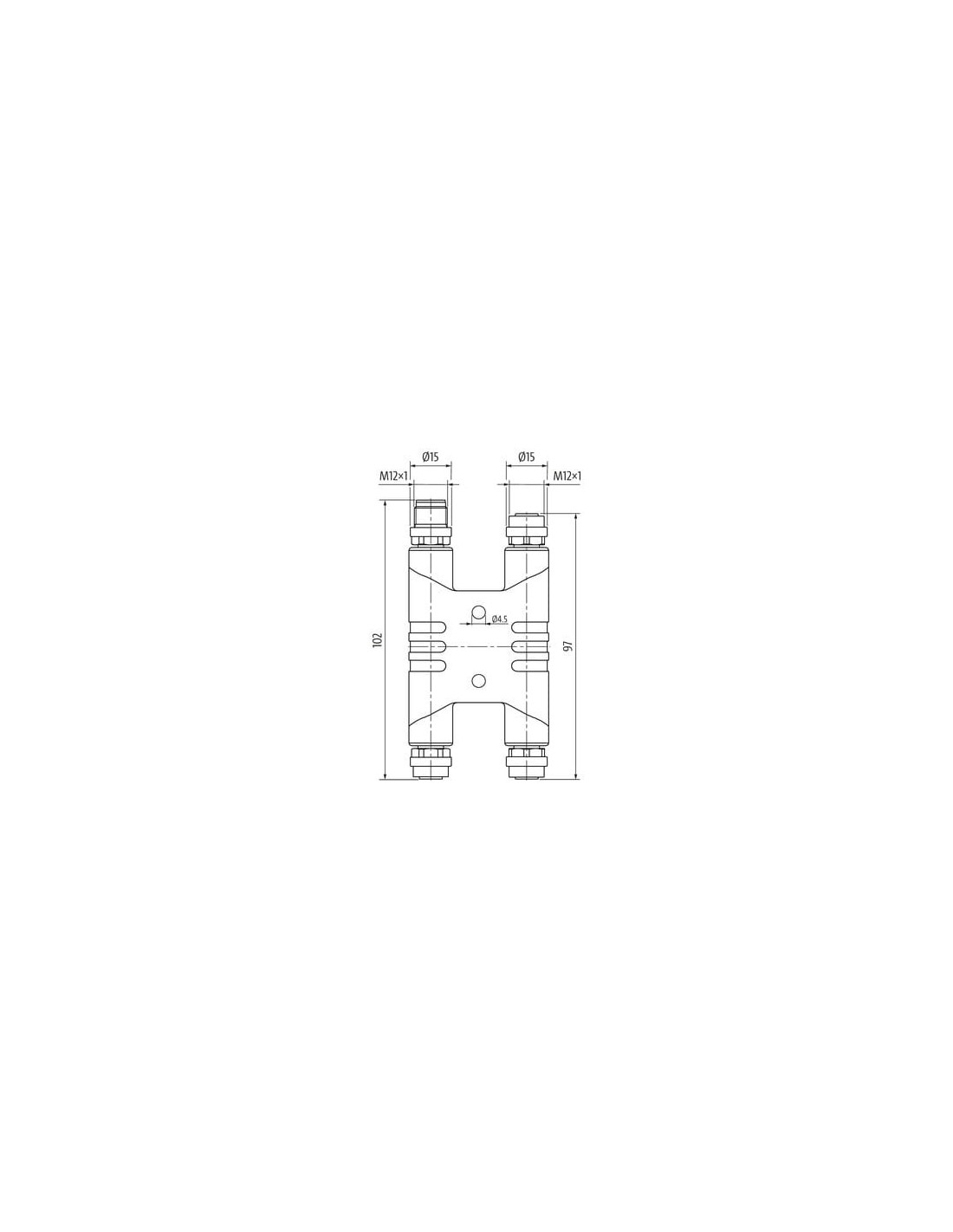

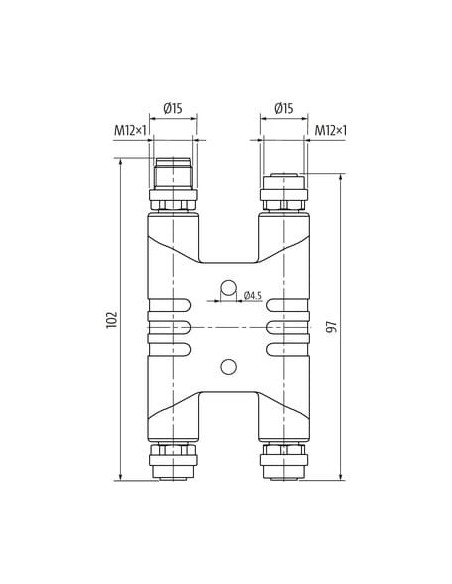

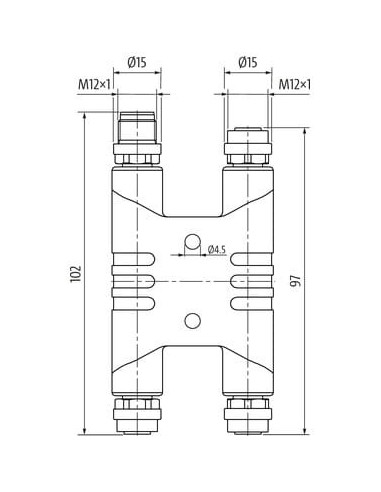

- Kompaktowe wymiary: całkowita wysokość 102 mm, szerokość 97 mm.
- Gwint montażowy każdego złącza: M12 x 1.

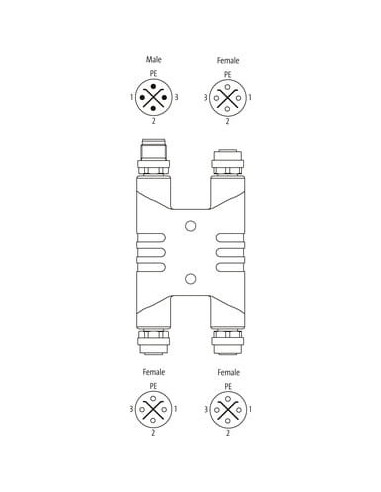

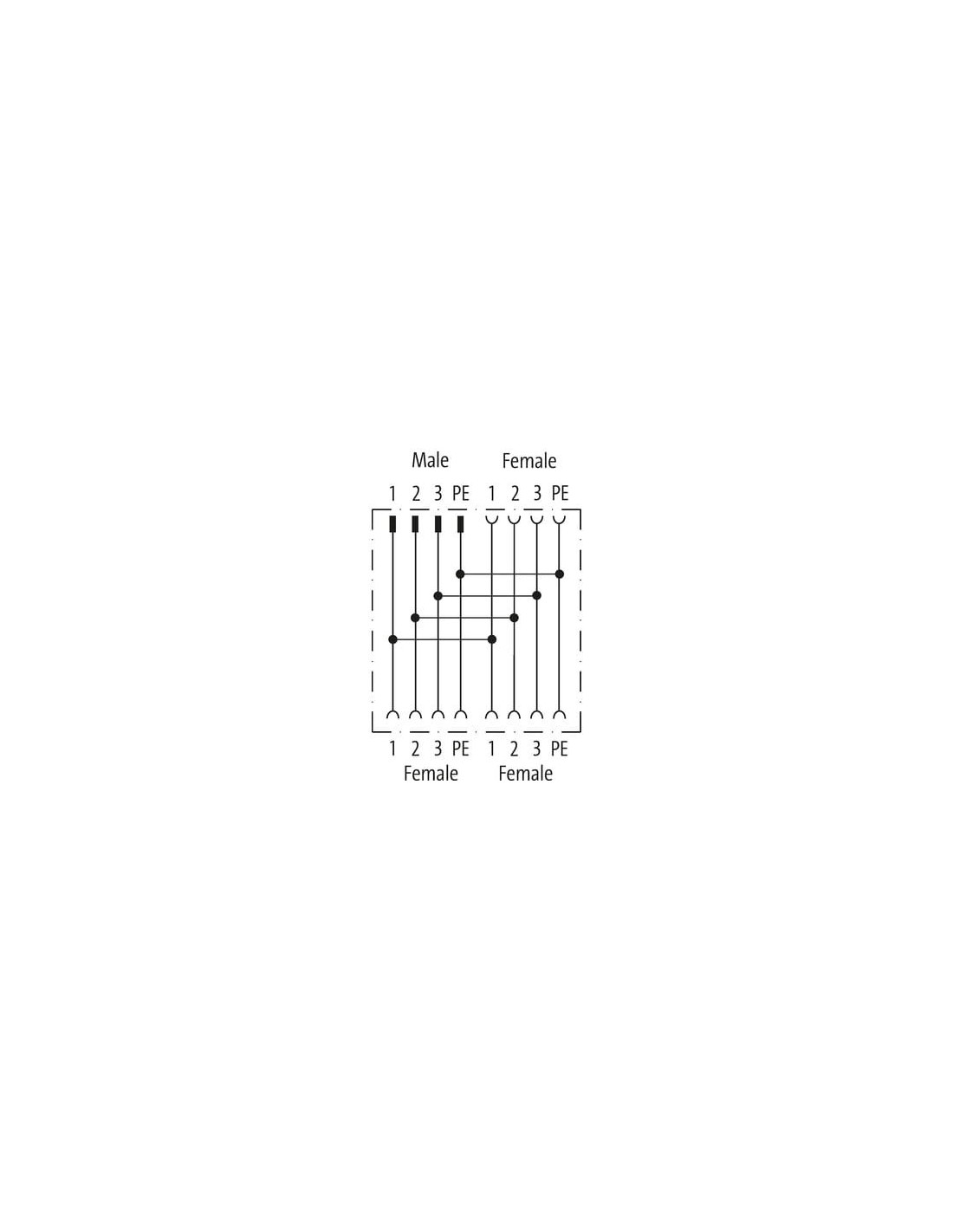

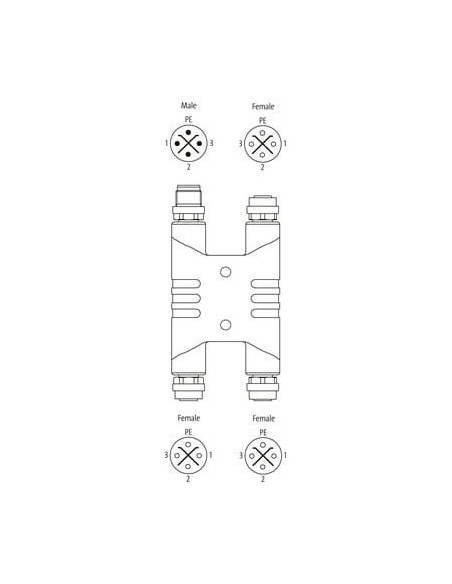

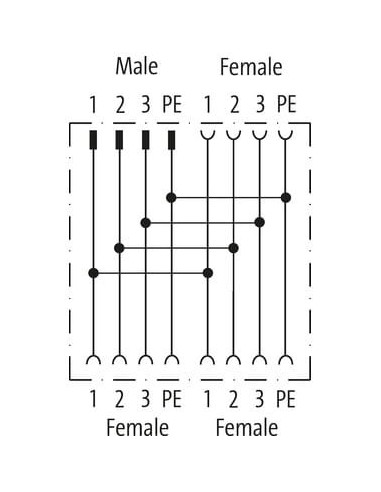

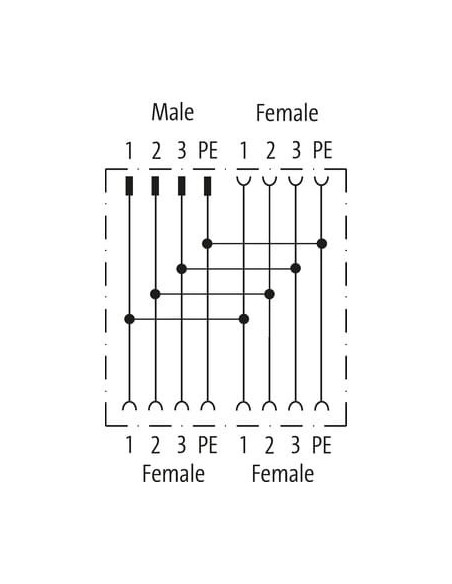

- Schemat połączeń umożliwia szybkie i pewne podłączenie przewodów, z jednoznacznym opisem pinów (1, 2, 3, PE).
Uwaga: przy układaniu okablowania zaleca się stosowanie odpowiednich środków mocujących oraz przestrzeganie minimalnych promieni gięcia – pozwala to na zachowanie pełnej szczelności oraz wysokiego stopnia ochrony IP.
Podsumowanie – złącze rozdzielające H M12 w rozwiązaniach przemysłowych
Złącze H M12 męskie kodowane S/ 3x M12 żeńskie kodowane S to niezawodne rozwiązanie dla użytkowników poszukujących efektywnego sposobu rozdziału zasilania w skomplikowanych instalacjach automatyki przemysłowej. Doskonała szczelność, odporność na czynniki zewnętrzne oraz uniwersalność połączeń sprawiają, że produkt sprawdza się nawet w najbardziej wymagających aplikacjach.
