Zasilanie
Trójnik
M12
Kodowanie S
4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Strona 3
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze AC maks. (UL) | 600 V |

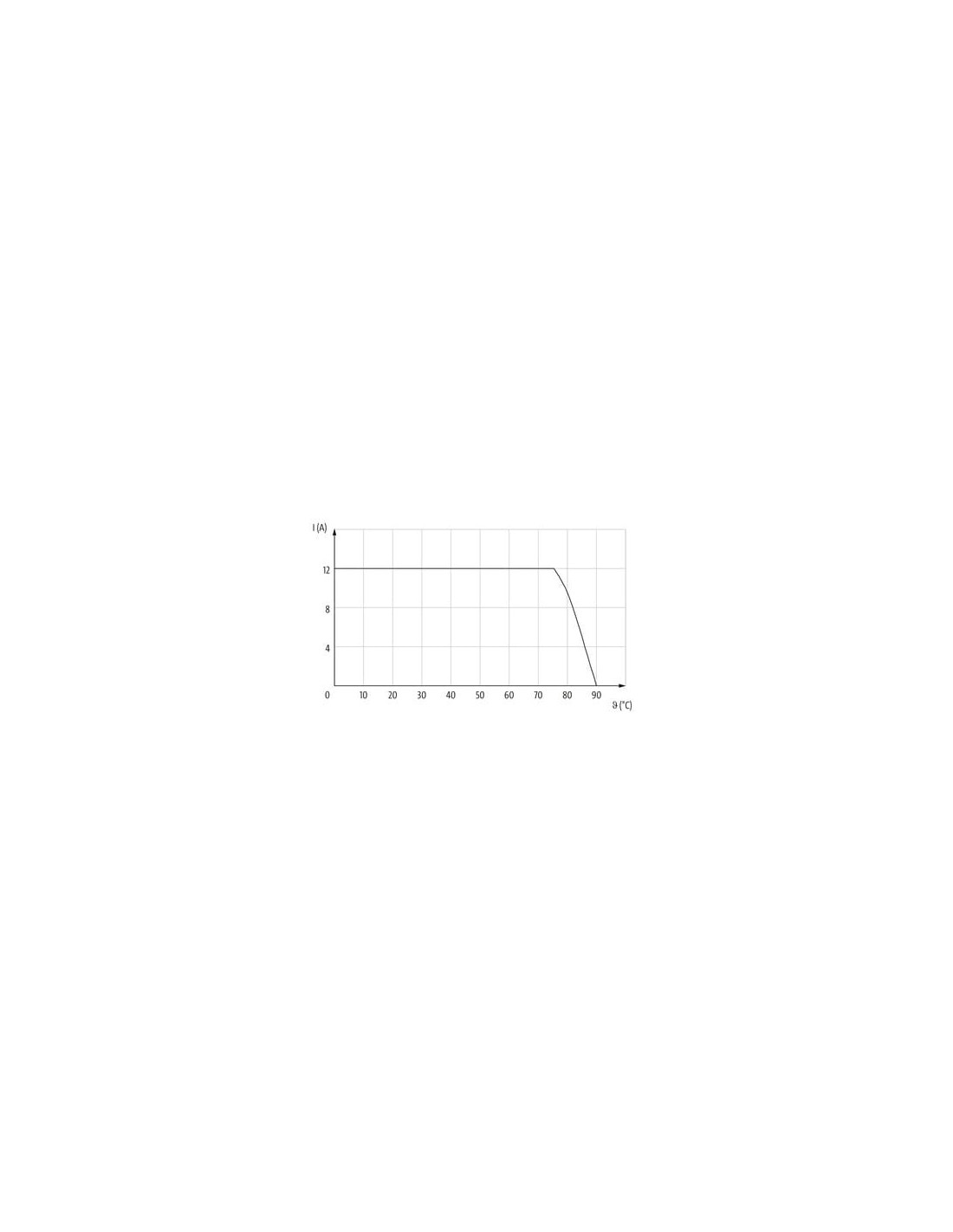

| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

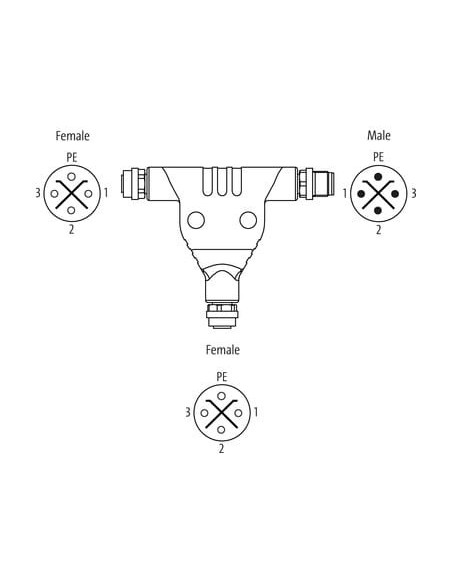

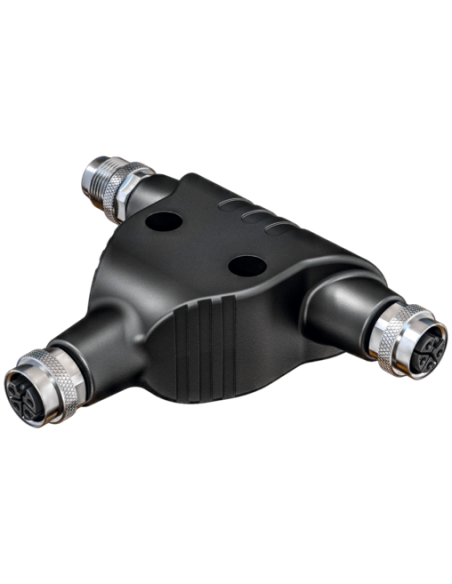

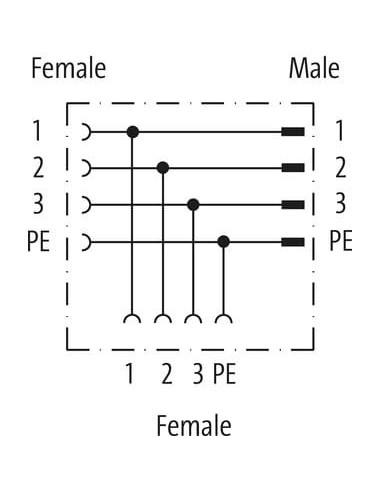

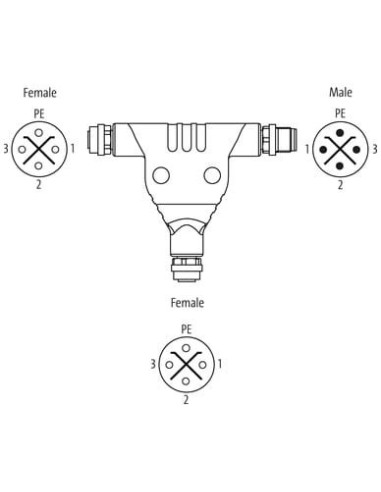

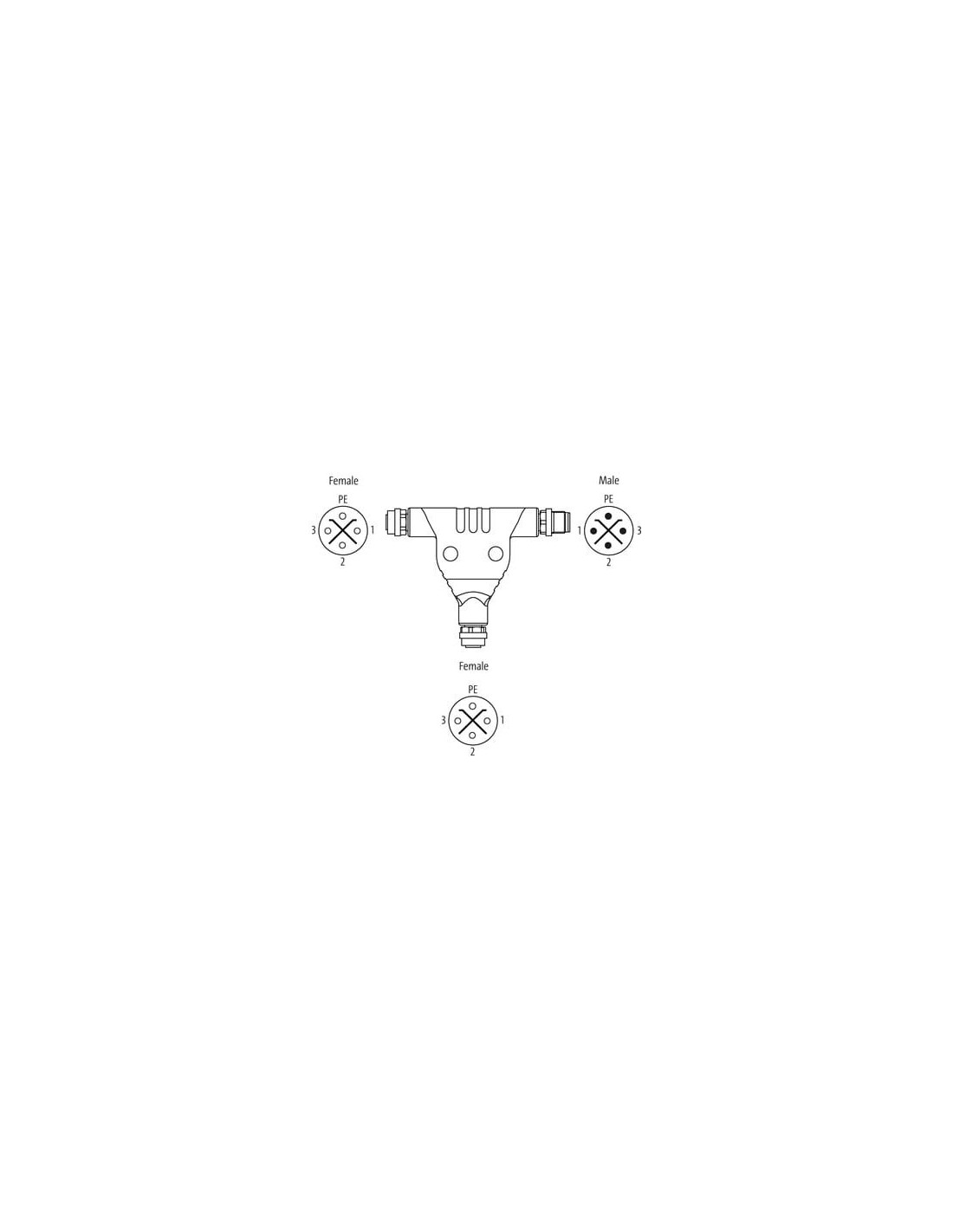

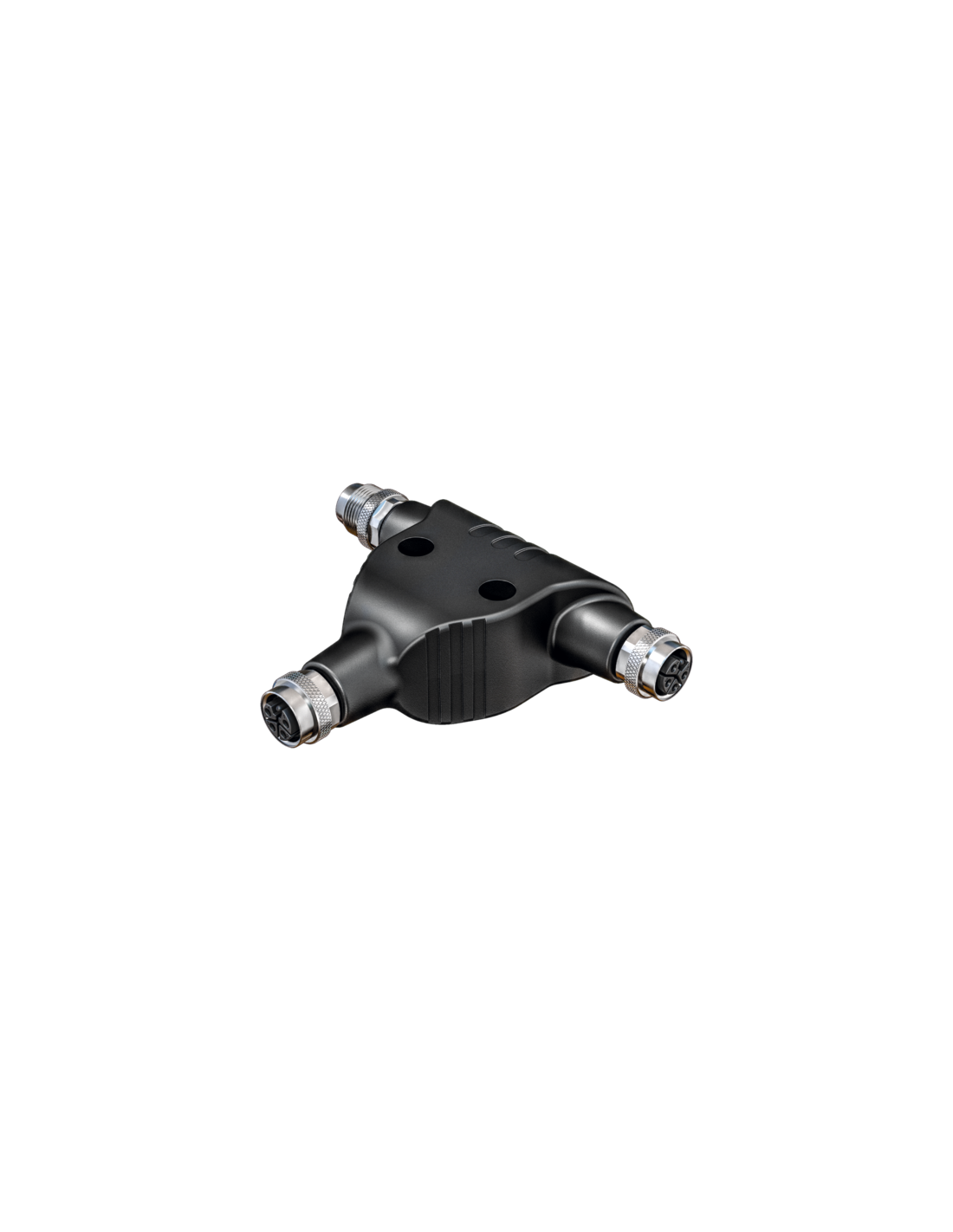

Trójnik M12 męski S-kodowany / 2x M12 żeński S-kodowany – 7000-P6901-0000000

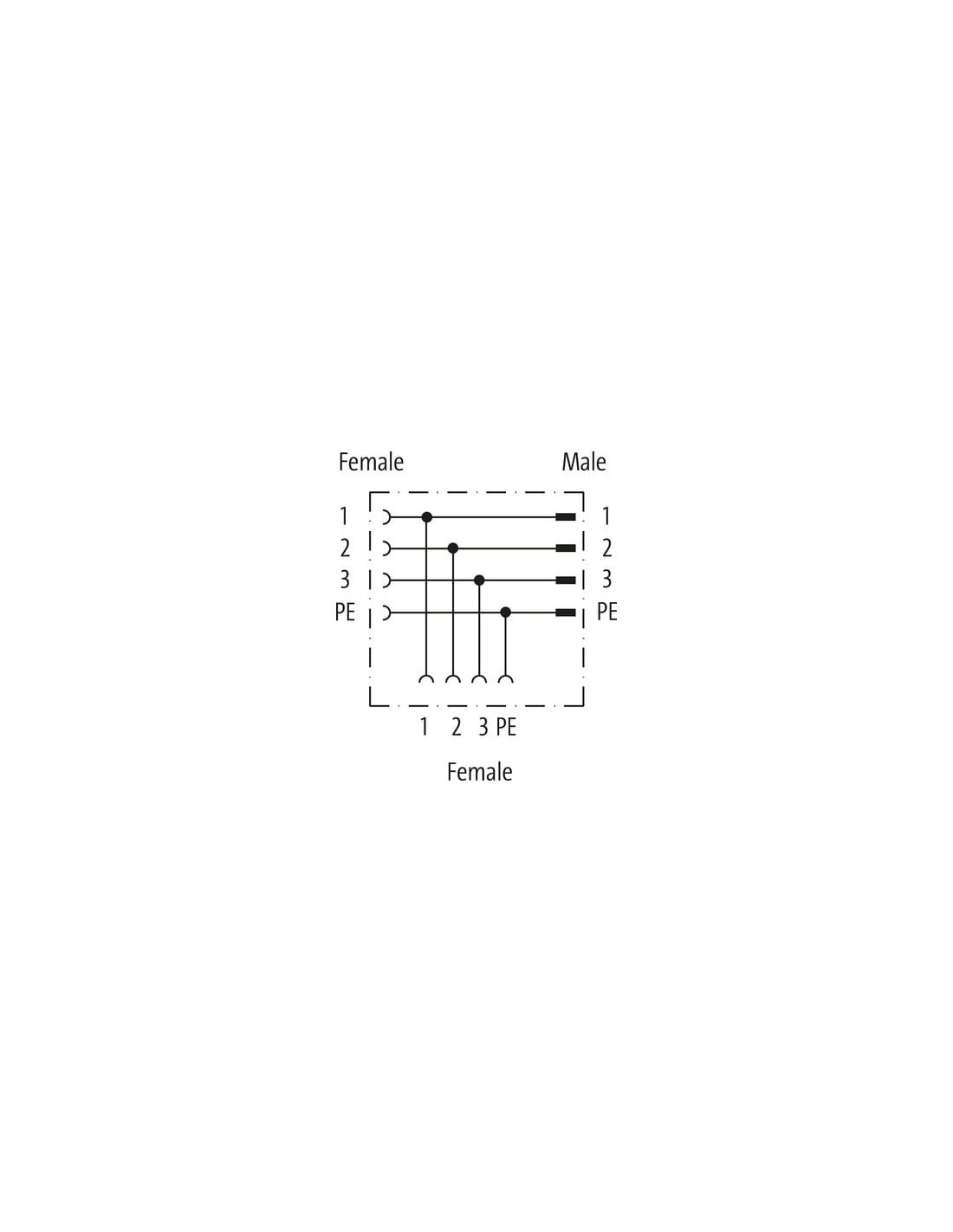

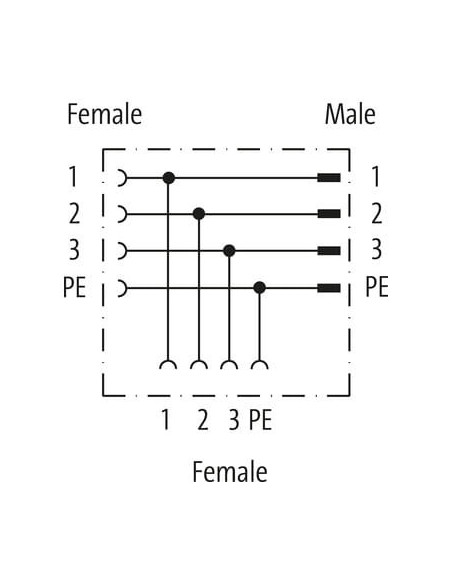

Trójnik M12 S-kodowany to specjalistyczny element instalacji elektrycznej, zapewniający niezawodne i bezpieczne połączenie w aplikacjach przemysłowych. Model 7000-P6901-0000000 wyposażony jest w jedno złącze męskie M12 oraz dwa złącza żeńskie M12, wszystkie z kodowaniem S oraz czterema pozłacanymi pinami, co umożliwia efektywne zasilanie urządzeń w wymagających środowiskach.
Typowe zastosowania oraz możliwości wykorzystania trójnika M12 S-kodowanego
Produkt przeznaczony jest do rozdzielania zasilania w maszynach przemysłowych, systemach automatyki, liniach produkcyjnych oraz urządzeniach, gdzie musi być zachowana pełna integralność sygnału zasilania oraz bezpieczeństwo połączeń. Świetnie sprawdzi się w:
- Przemysłowych rozdzielnicach zasilających
- Instalacjach automatyki oraz robotyki
- Systemach transportu i maszynach produkcyjnych
- Miejscach wymagających wysokiej odporności na drgania, wodę i pył
Dzięki wysokiej klasie ochrony IP65, IP67 oraz IP68, trójnik jest idealny do zastosowań także w trudnych warunkach przemysłowych oraz na zewnątrz.
Budowa i zalety techniczne
Obudowa trójnika wykonana jest z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje. Specjalne wyprofilowanie oraz otwory montażowe umożliwiają łatwą i stabilną instalację również w trudno dostępnych miejscach. Styk mosiężny i pozłacane powłoki gwarantują długą żywotność i pewność połączeń.
- Kodowanie S – zapobiega błędnemu podłączeniu w aplikacjach zasilających
- 4 piny – pozwalają na przesył dużych mocy z zachowaniem bezpieczeństwa

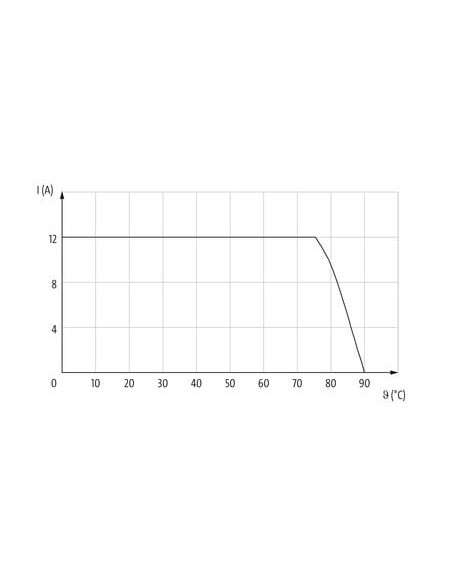

- Prąd maksymalny do 12 A oraz napięcie do 630 V AC
- Odporność temperaturowa od -30°C do +90°C
- Moment dokręcania 0,6 Nm zapewnia optymalne mocowanie przewodów
- Zabezpieczenie przeciwwstrząsowe zwiększa niezawodność pracy w dynamicznych systemach
Bezpieczeństwo i niezawodność połączeń
Trójnik M12 S-kodowany spełnia wymagania normy IEC 61076-2-111. Posiada wysoką klasę szczelności oraz stopień ochrony mechanicznej, co minimalizuje ryzyko awarii nawet w ekstremalnych warunkach. Pozłacane styki zapewniają niską rezystancję przejścia i ochronę przed korozją, co jest kluczowe podczas pracy z dużymi prądami.
Wymiary i montaż

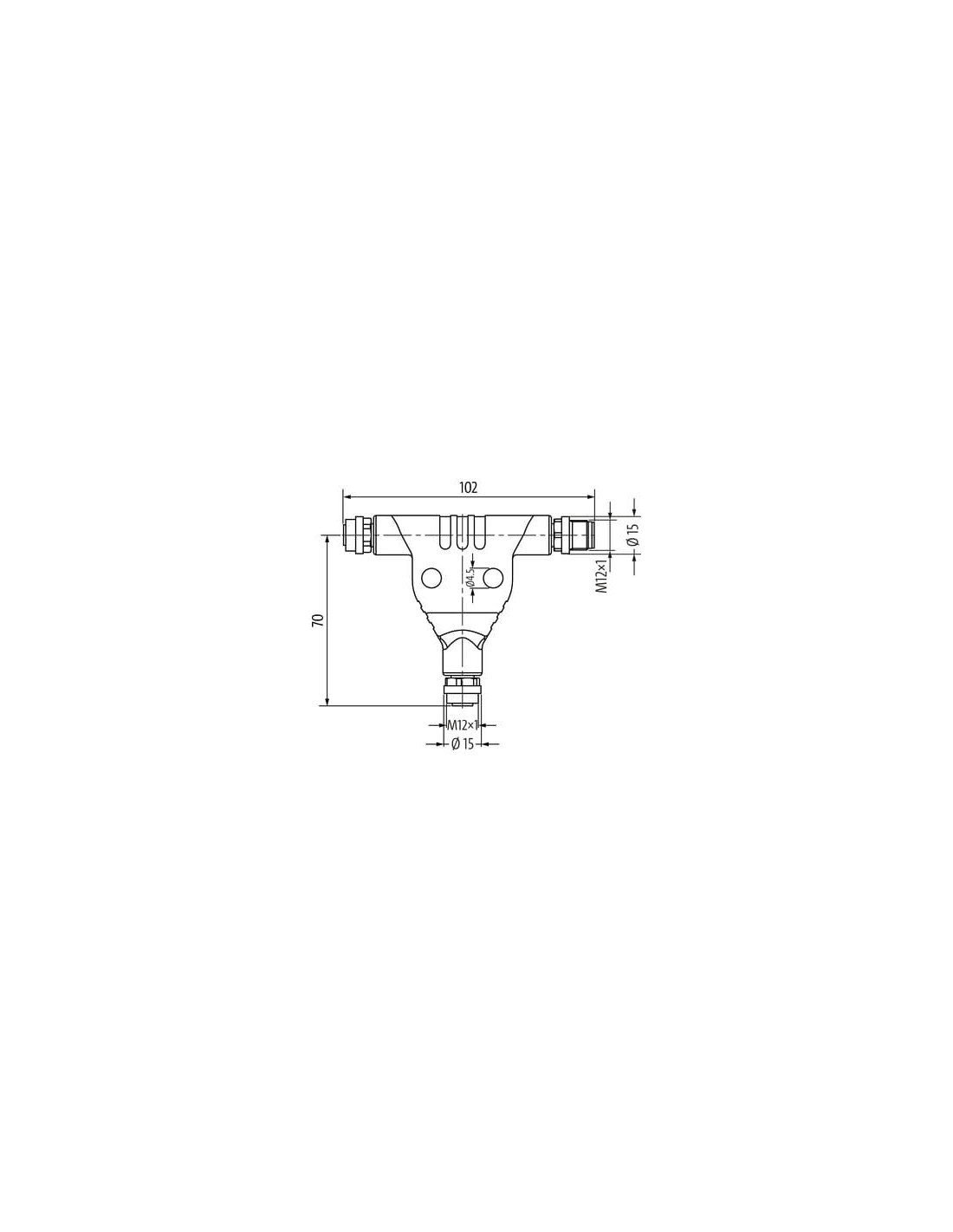

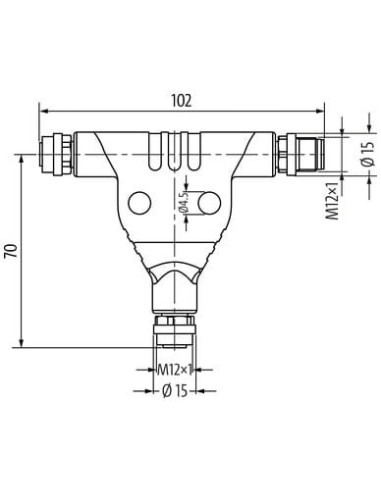

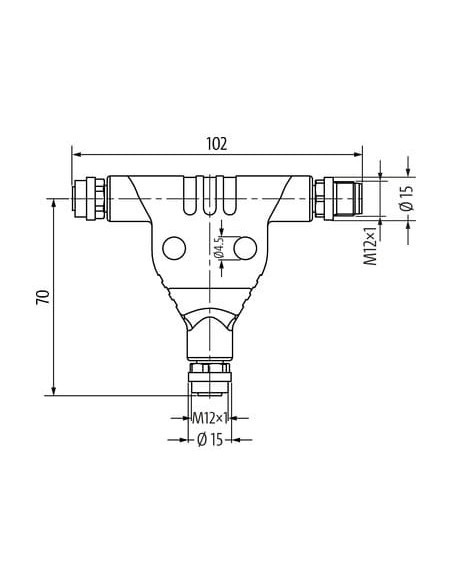

W kompaktowej obudowie (70 x 102 mm) zaprojektowano otwory montażowe (Ø4,5 mm), które ułatwiają szybki i solidny montaż w szafach sterowniczych, rozdzielnicach lub bezpośrednio na urządzeniach przemysłowych.
Podsumowanie – trójnik M12 S-kodowany do profesjonalnych instalacji elektrycznych
Trójnik M12 S-kodowany to doskonałe rozwiązanie dla systemów wymagających sprawdzonego i solidnego rozgałęzienia zasilania. Zapewnia bezpieczne, pewne i szybkie połączenia nawet w najbardziej wymagających warunkach pracy.
