Trójnik
Męski prosty – gniazda proste
M12 – M8, 3-piny

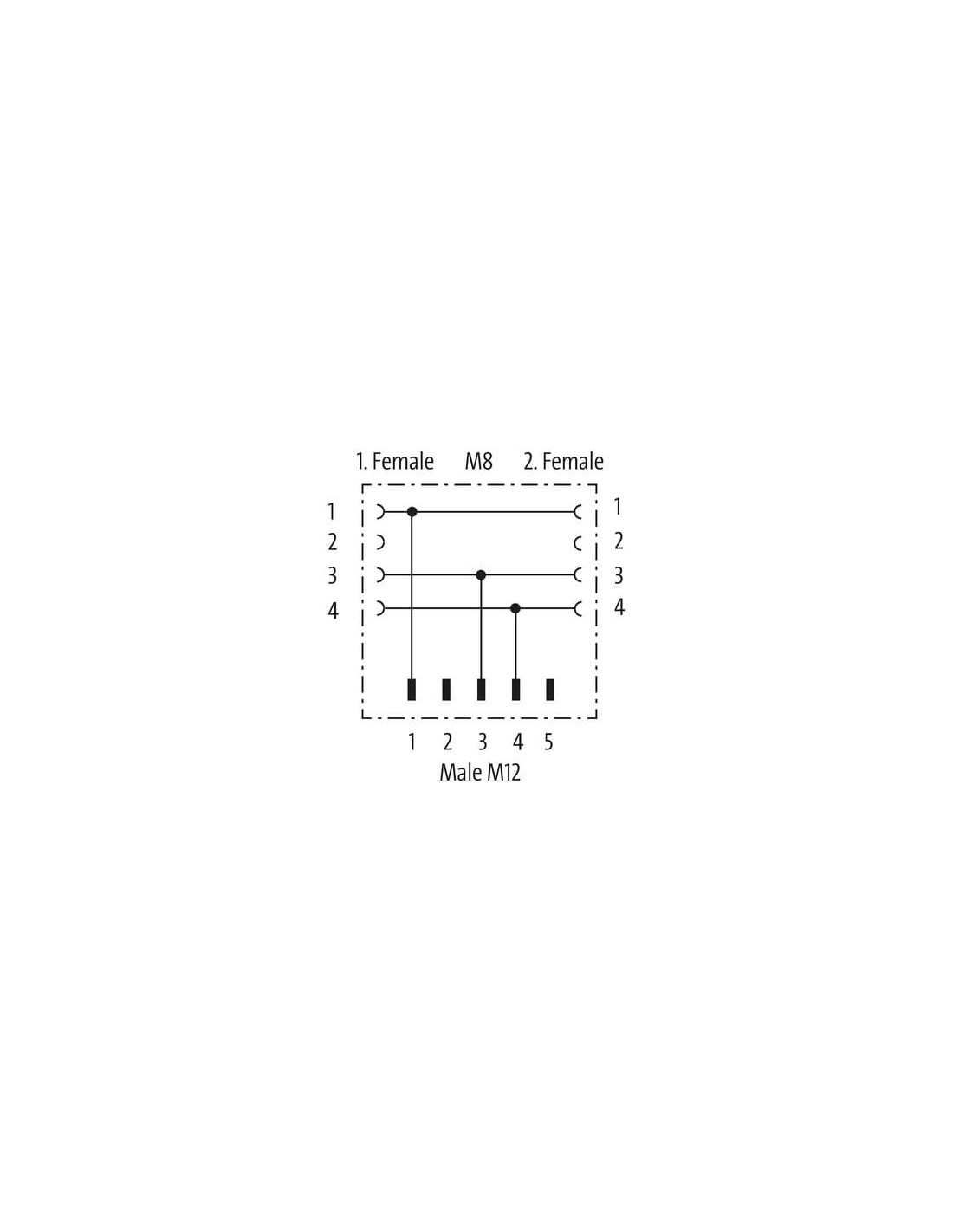

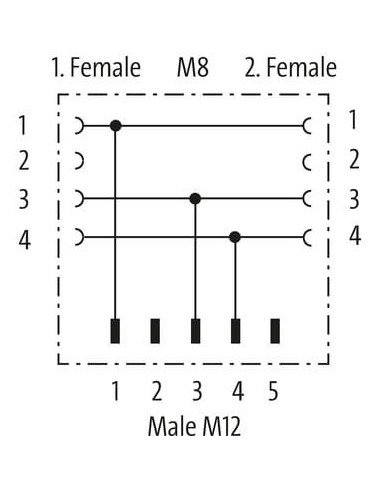

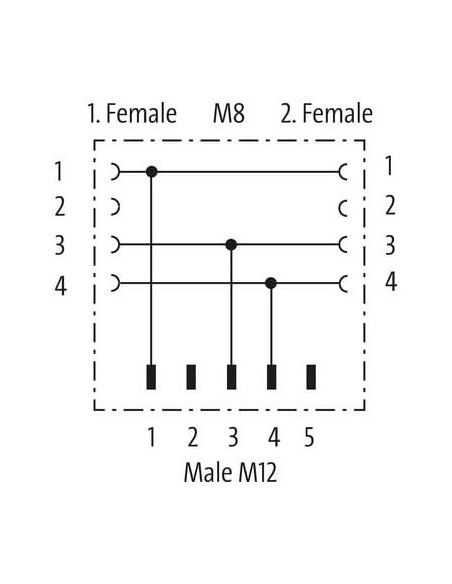

Połączenie równoległe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12); DIN EN 61076-2-104 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

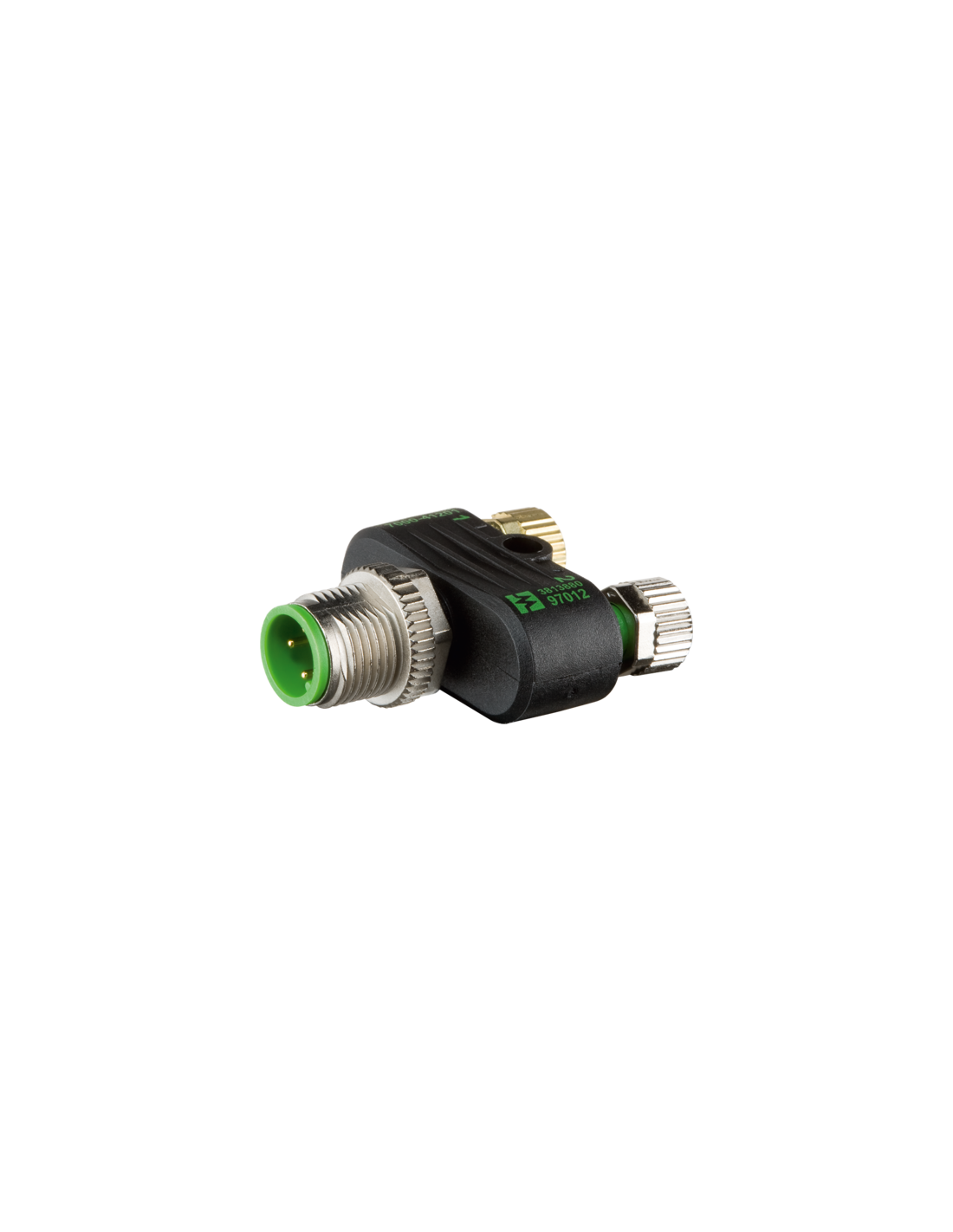

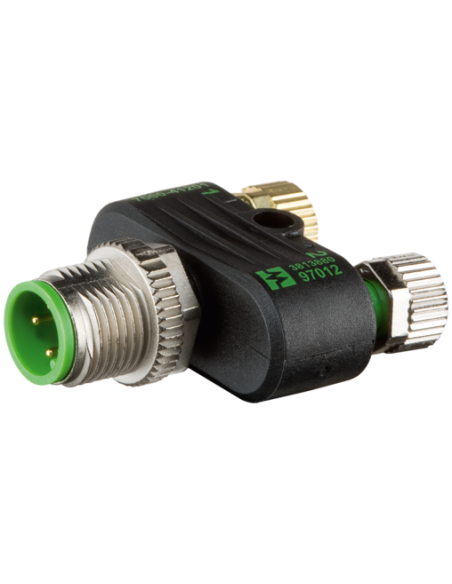

Trójnik M12 męski 3-polowy – 2x M8 żeński 3-polowy – Złącze przemysłowe do połączeń równoległych
Trójnik M12 męski, 3-polowy - 2x M8 żeński, 3-polowy (kod produktu: 7000-41221-0000000) to zaawansowany rozdzielacz sygnałów i zasilania, który umożliwia wygodne i szybkie tworzenie połączeń równoległych między urządzeniami przemysłowymi. Jego konstrukcja, charakteryzująca się wysoką odpornością chemiczną i mechaniczną, stanowi doskonałe rozwiązanie w wymagających warunkach przemysłowych, w tym tam, gdzie występuje obecność olejów czy potencjalnie agresywnych mediów.
Złącze M12 na 2x M8 – uniwersalność i bezpieczeństwo w aplikacjach przemysłowych
Trójnik z gniazdem M12 męskim oraz dwoma gniazdami żeńskimi M8 umożliwia błyskawiczne rozgałęzienie sygnałów lub zasilania w aplikacjach automatyki, robotyki, systemach czujnikowych oraz maszynach produkcyjnych. Dzięki stopniowi ochrony IP67 złącze może być użytkowane w trudnych warunkach przemysłowych, gdzie narażone jest na działanie pyłu i wilgoci.
Zalety trójnika M12/M8 3-pin – wysoka jakość wykonania
- Solidna obudowa z wysokiej jakości tworzywa sztucznego, odpornego na oleje i substancje chemiczne.
- Styk wykonany z pozłacanego stopu miedzi, co minimalizuje ryzyko korozji i zwiększa przewodność.
- Szybki i wygodny sposób montażu – kompatybilny z gwintami M8 x 1 oraz M12 x 1.
- Odpowiedni do montażu w szafach sterowniczych, na liniach produkcyjnych oraz w instalacjach rozproszonych.
- Pewność połączenia oraz szczelność zapewniona dzięki wykorzystaniu uszczelek FKM i odlewu ciśnieniowego z cynku.
- Brak diod LED wyklucza ryzyko poboru prądu dla sygnalizacji – uproszczona i niezawodna transmisja sygnału.
Typowe zastosowania trójnika M12 do M8
Trójniki tego typu znajdują szerokie zastosowanie w:
- Automatyce przemysłowej – do rozgałęziania sygnałów czujników i aktuatorów.
- Systemach monitoringu maszyn oraz linii produkcyjnych – wygodne łączenie i podział kabli.
- Robotyce i instalacjach mechatronicznych – zapewnienie elastyczności w projektowaniu aplikacji.
- Przewodach sygnałowych i zasilających – stabilne i pewne połączenia nawet w środowisku o podwyższonych wymaganiach.
Wymiary oraz kompatybilność z przemysłowymi standardami

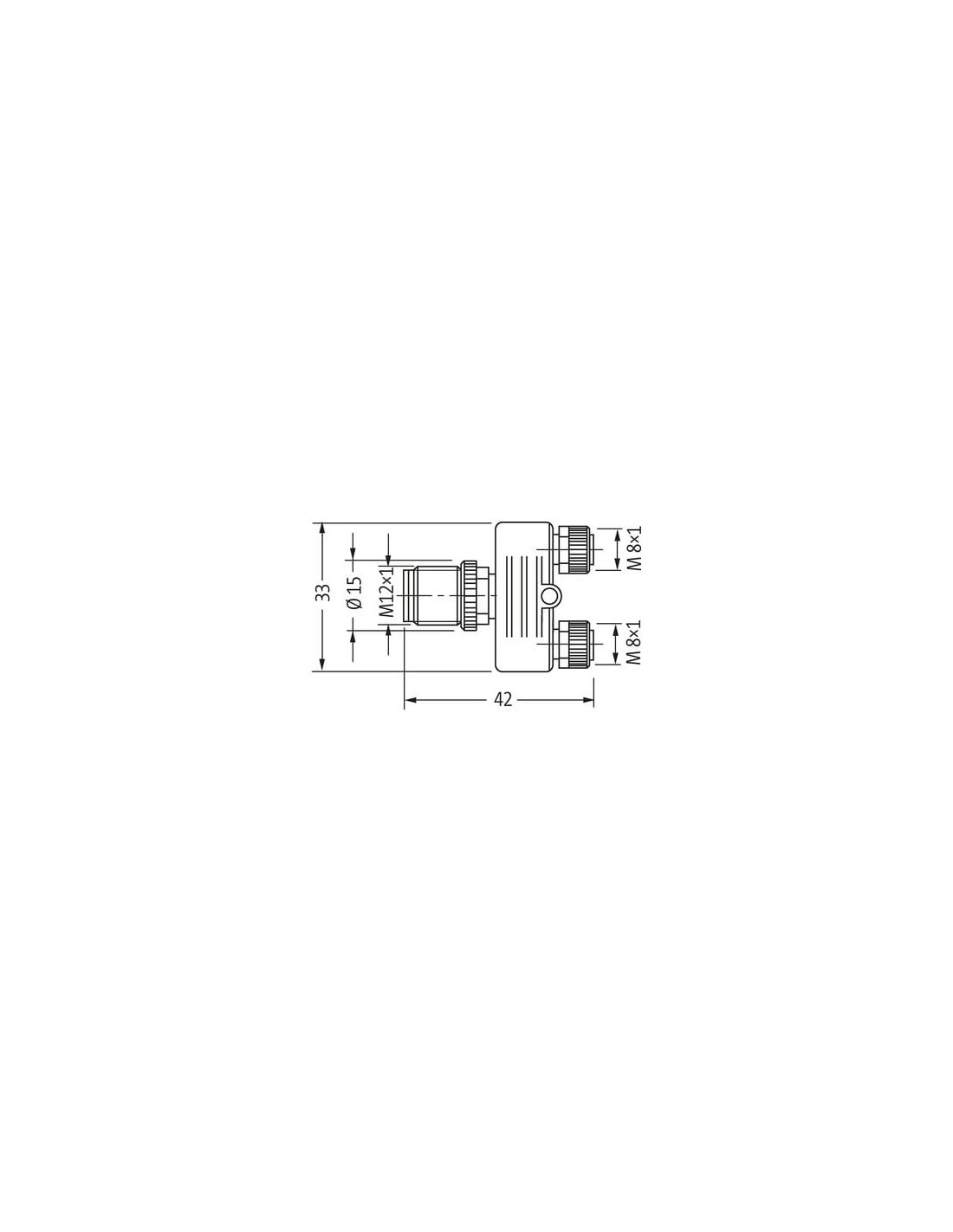

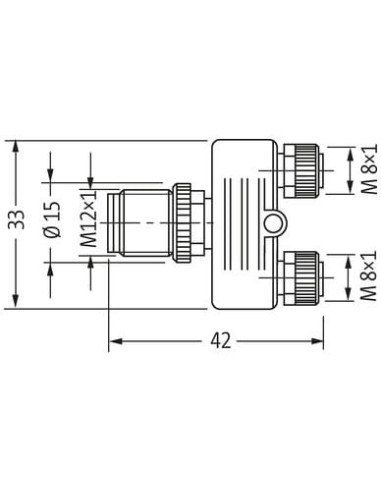

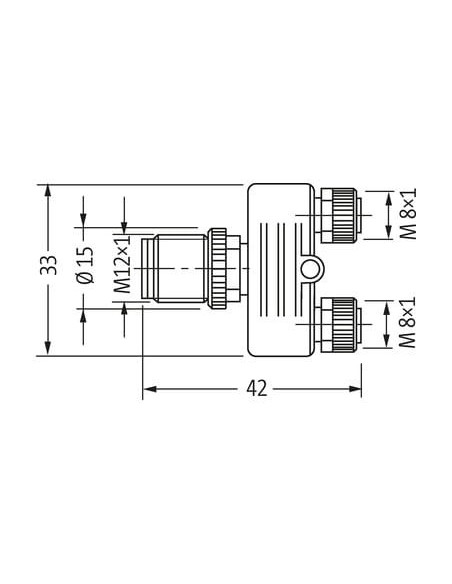

Dzięki swoim kompaktowym wymiarom (długość: 42 mm, szerokość: 33 mm) oraz zastosowaniu standardów DIN EN 61076-2-101 (M12) i DIN EN 61076-2-104 (M8), trójnik pasuje do większości instalacji i urządzeń automatyki przemysłowej dostępnych na rynku.
Wysoka jakość wykonania, odporność na trudne warunki środowiskowe oraz łatwość montażu i demontażu – oto cechy, które wyróżniają ten trójnik na tle innych rozwiązań przeznaczonych do aplikacji automatyki przemysłowej.
