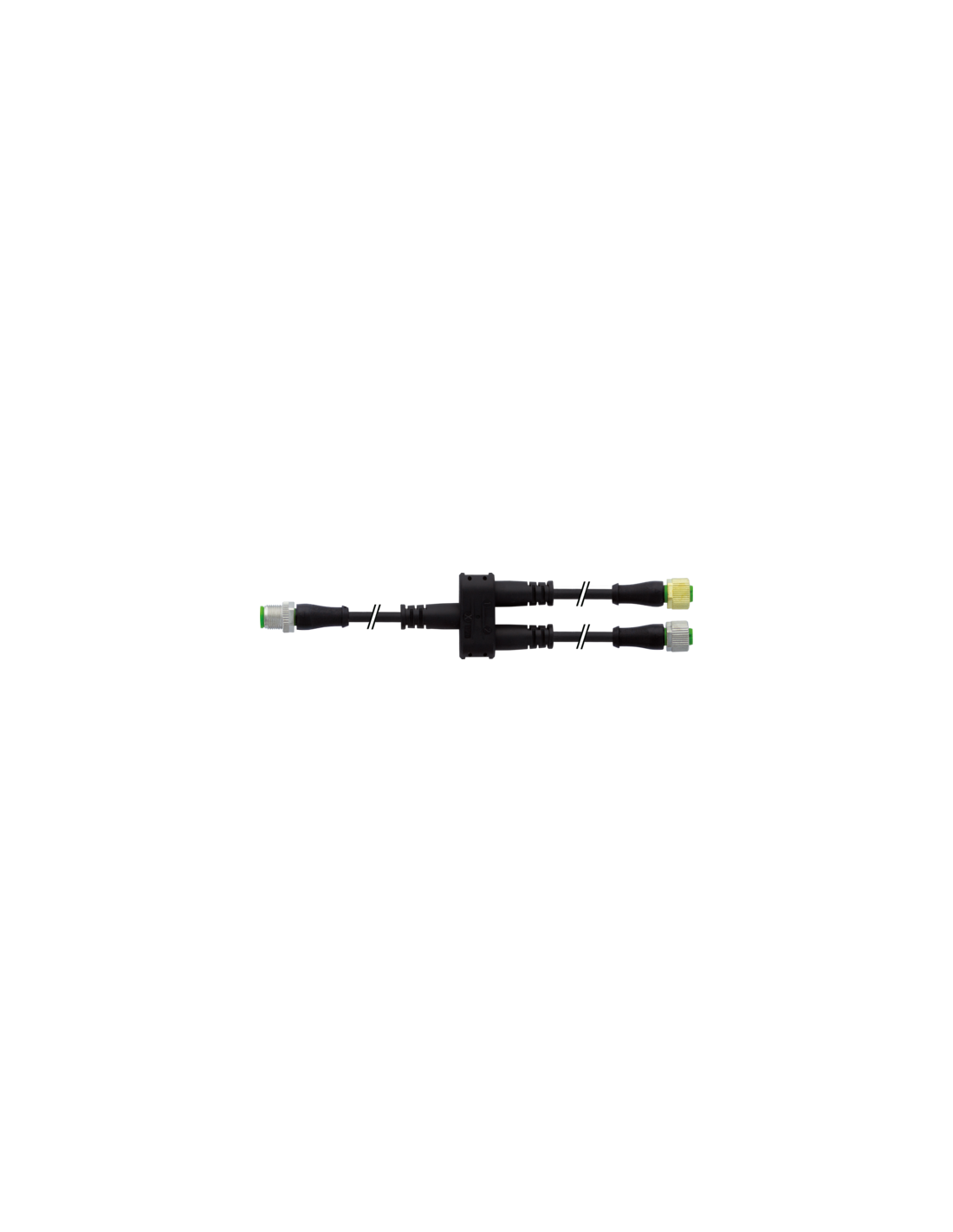

Trójnik
Męski prosty – gniazda proste
M12 – M12
4-piny – 3-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

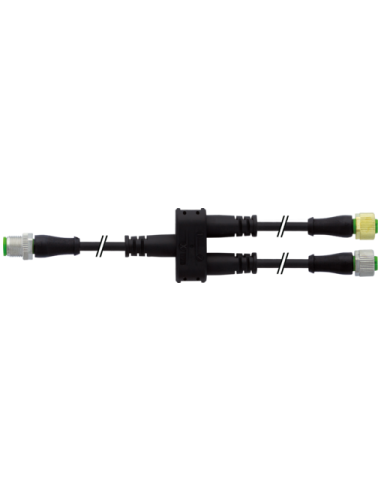

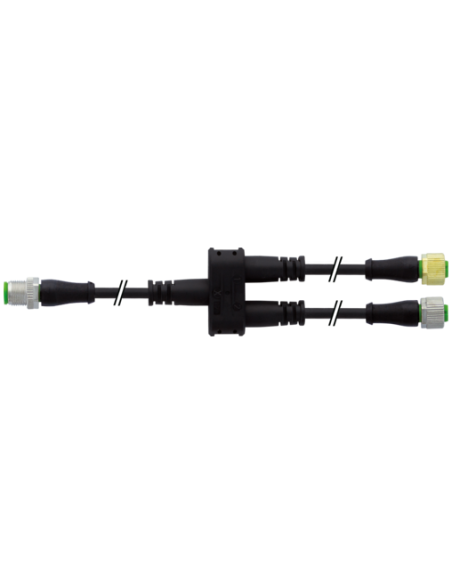

Konektor-trójnik M12 męski 0° / 2x M12 żeński 0° – specjalistyczny rozdzielacz sygnałów i zasilania
Konektor-trójnik M12 męski 0° / 2x M12 żeński 0° o numerze katalogowym 7356-X0017-6340060 to wysokiej jakości komponent do profesjonalnych zastosowań w automatyce przemysłowej, dobrze sprawdzający się w środowiskach wymagających niezawodnego połączenia przewodów sygnałowych i zasilających. Produkt pozwala na szybkie i wygodne rozdzielanie sygnałów pomiędzy dwoma urządzeniami z użyciem standardowych gniazd M12.
Zastosowanie konektora-trójnika M12
Konektor M12 znajduje zastosowanie w szerokiej gamie instalacji automatyki przemysłowej, takich jak czujniki, siłowniki, systemy sterowania, rozdzielnice oraz urządzenia pomiarowe i kontrolne. Rozwiązanie sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność, prostota montażu oraz odporność na trudne warunki pracy.
- Przemysł maszynowy i produkcyjny – szybkie łączenie czujników i aktuatorów w liniach produkcyjnych.
- Automatyka transportowa – połączenia w pojazdach i przenośnikach taśmowych.
- Robotyka – rozwiązywanie połączeń pomiędzy serwonapędami, czujnikami oraz układami bezpieczeństwa.
- Branża spożywcza, chemiczna i farmaceutyczna – dzięki odporności na oleje i środki chemiczne.
Wytrzymałość i klasa ochrony konektora M12
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego o podwyższonej odporności chemicznej oraz odporności na działanie olejów. Pozwala to na zastosowanie trójnika w agresywnych środowiskach przemysłowych oraz w miejscach narażonych na kontakt z wilgocią i pyłem.
Produkt spełnia rygorystyczne normy stopni ochrony IP65, IP66K, IP67 oraz IP68, co gwarantuje szczelność połączenia przy prawidłowym zamontowaniu (włożenie i dokręcenie z odpowiednim momentem 0,6 Nm). Dzięki temu połączenie jest zabezpieczone przed wodą, pyłem, a także przemijającym zanurzeniem.
Najważniejsze cechy techniczne – rozdzielacz M12
- Długość kabla: 0,6 m.
- Typ złącza: M12 x 1, kodowanie A.
- Liczba pinów: 4 piny w złączu męskim, 3 piny w złączu żeńskim.
- Prąd znamionowy: do 4 A na styk.
- Napięcie robocze: do 60 V DC / 50 V AC (na złączu), do 300 V AC (na kablu).
- Materiał przewodu: PUR, bezołowiowy, bezhalogenowy, odporny na chemikalia.
- Odporność na promieniowanie UV (według DIN EN ISO 4892-2 A).
Korzyści z zastosowania trójnika M12 M/F/F
- Szybka i pewna instalacja – typ połączenia „włożone, przykręcone”, moment obrotowy 0,6 Nm i zintegrowana ochrona przeciwwstrząsowa.
- Bezpieczeństwo i trwałość – wysokie klasy ochrony IP, odporność mechaniczna i klimatyczna, praca w temperaturach od -25°C do 85°C.
- Niezawodność sygnału i zasilania nawet w wymagających warunkach przemysłowych.
- Możliwość wielokrotnego łączenia oraz integracji z istniejącymi systemami automatyki.
Typowe schematy połączeń oraz budowa konektora
Trójnik M12 umożliwia rozdzielenie jednej linii magistrali na dwa odgałęzienia, zgodnie z najpopularniejszymi standardami połączeń przemysłowych. Konektor wyposażony jest w czytelnie oznaczone styki oraz precyzyjne zamknięcia bagnetowe, co minimalizuje ryzyko błędów montażowych.
Podsumowanie – zastosowanie konektora-trójnika M12
Rozdzielacz konektorowy M12 męski 0° / 2x M12 żeński 0° to niezawodne rozwiązanie do instalacji o dużych wymaganiach dotyczących odporności mechanicznej, szczelności, szybkości montażu oraz trwałości eksploatacyjnej. Produkt doskonale sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów automatyki przemysłowej.
