Trójnik
Męski prosty – gniazda proste
M12 – M12, 5-piny
Funkcja rozdzielcza (NO)
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Kolor blokady | czarny |
| Blokada materiału | Tworzywo sztuczne |
| Material screw connection | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

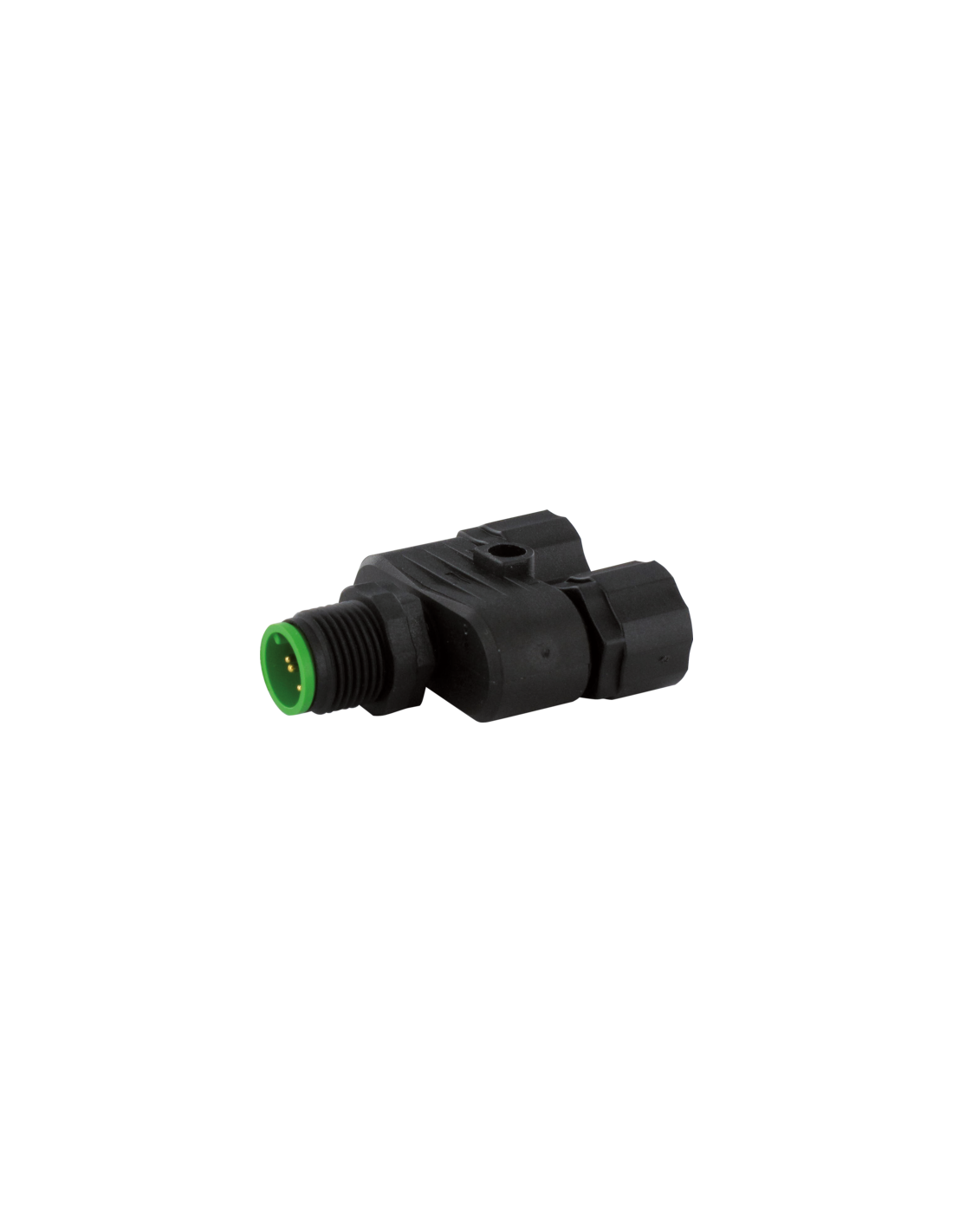

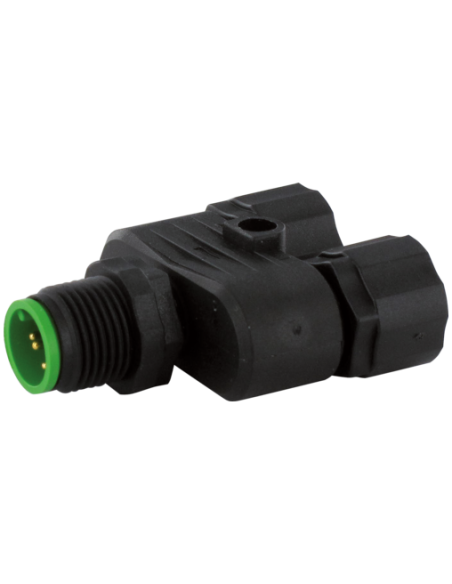

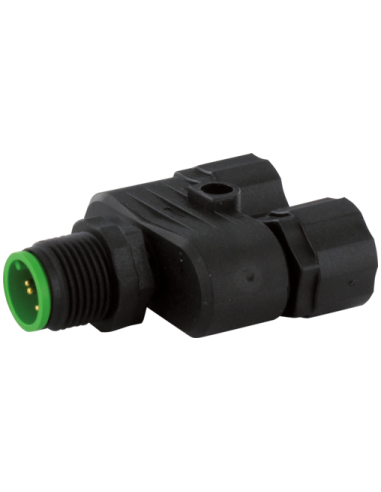

Złącze T M12 męskie/żeńskie plastikowe – Trójnik 5-pinowy, kod produktu 7005-41121-0000000
Złącze T M12 to praktyczny i uniwersalny element instalacyjny, który pozwala na szybkie i łatwe rozdzielanie sygnałów oraz zasilania w systemach automatyki przemysłowej. Produkt wykonany jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i olejowej, co gwarantuje długotrwałe i niezawodne użytkowanie nawet w wymagających warunkach przemysłowych.
M12 T-Trójnik – Funkcjonalność i wszechstronne zastosowanie

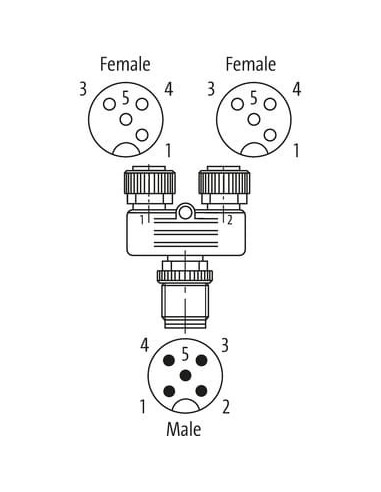

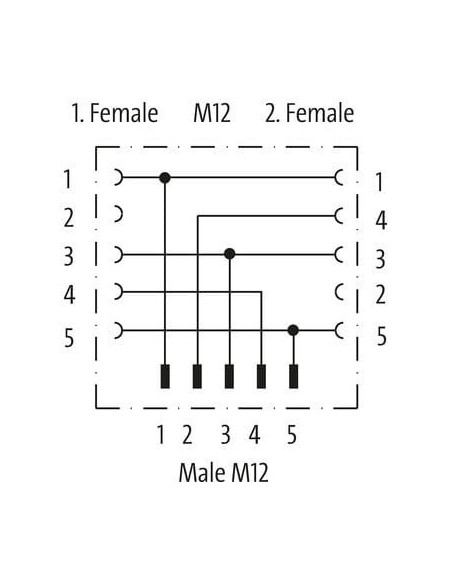

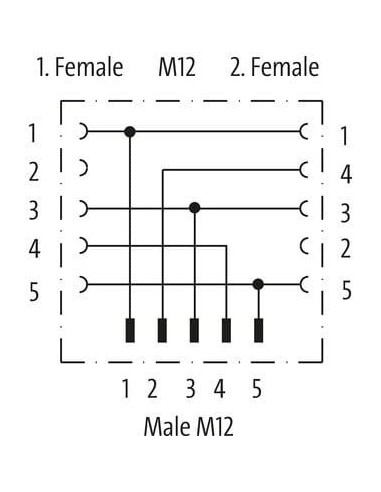

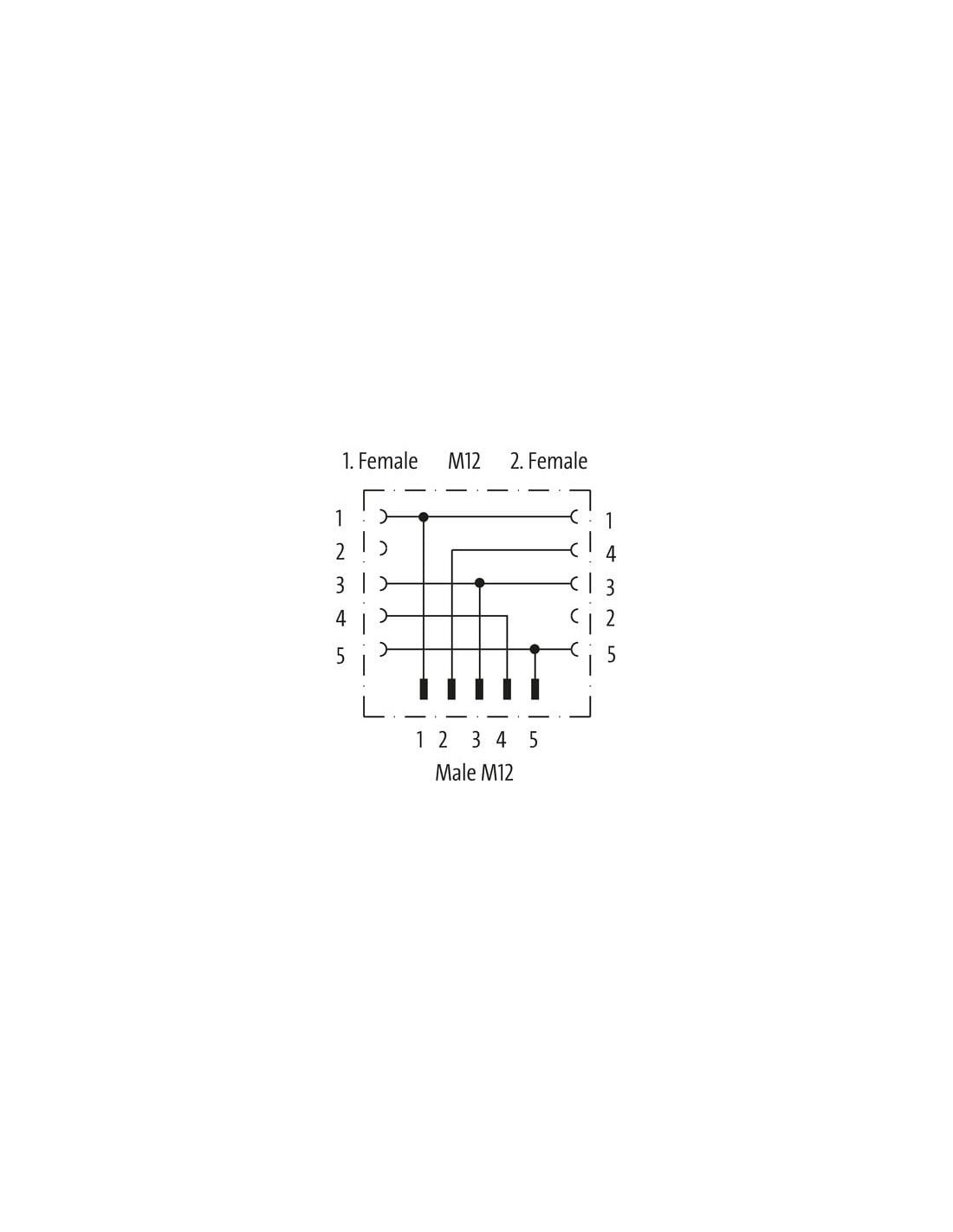

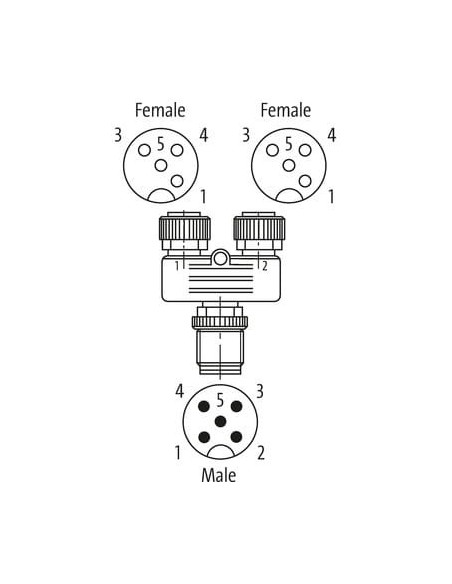

Trójnik M12 wyposażony jest w jedno złącze męskie 5-pinowe oraz dwa złącza żeńskie 5-pinowe typu prostego, co umożliwia szybkie rozgałęzienie połączeń sensorów, siłowników oraz innych urządzeń automatyki. Rozwiązanie to jest szczególnie przydatne w instalacjach wymagających dystrybucji sygnałów lub zasilania do wielu urządzeń w jednym punkcie.
- 5-pinowe złącza zapewniają pełną kompatybilność z większością czujników i urządzeń automatyki.
- Kodowanie typu A gwarantuje bezpieczną i pewną identyfikację połączeń.
- Stopień ochrony IP67 pozwala na stosowanie złącza w warunkach narażonych na kurz i wilgoć.
- Konstrukcja plastikowa (M12 Lite) charakteryzuje się niewielką masą oraz dobrą odpornością na czynniki chemiczne.
- Niskoprofilowa budowa ułatwia instalację nawet w miejscach o ograniczonej przestrzeni.
Zastosowanie złącza T M12 męskiego/żeńskiego
Złącze M12 T-trójnik znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa
- Systemy transportowe
- Budowa maszyn
- Robotyka
- Systemy kontroli i monitoringu
- Technika procesowa
Rozwiązanie to umożliwia prostą realizację rozgałęzień zasilania i sygnałów urządzeń, skracając czas montażu oraz zwiększając niezawodność całej instalacji.
Konstrukcja i łatwość montażu
Złącze przeznaczone jest do montażu wtykanego i przykręcanego, co umożliwia szybkie połączenie bez konieczności lutowania czy stosowania specjalistycznych narzędzi. Mocna, radełkowana obudowa pozwala na wygodne dokręcenie ręczne, zapewniając stabilność i trwałość połączenia, nawet przy występowaniu wibracji.
- Wysoka szczelność (IP67) – ochrona przed wodą i pyłem.
- Odporność na wstrząsy i drgania dzięki mechanizmowi zabezpieczającemu.
- Parametry elektryczne: napięcie robocze do 60 V, prąd do 4 A.
- Materiał obudowy: wytrzymałe tworzywo sztuczne PA.
- Temperatura pracy: od -25°C do +85°C.
Dzięki swojej uniwersalności złącze T M12 jest nieodzownym elementem w każdej zaawansowanej instalacji automatyki lub systemów sterowania przemysłowego, umożliwiającym efektywne i bezpieczne rozdzielenie sygnałów oraz zasilania.
