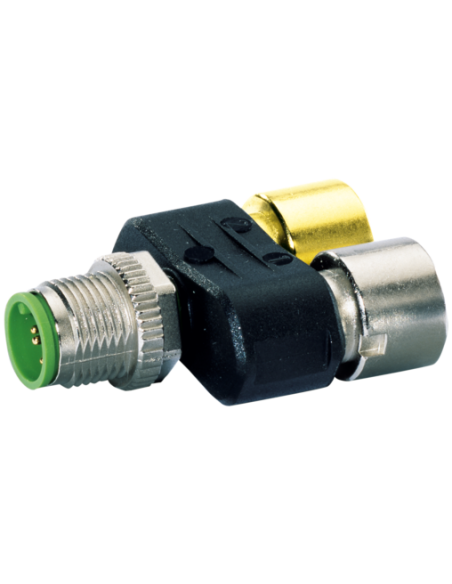

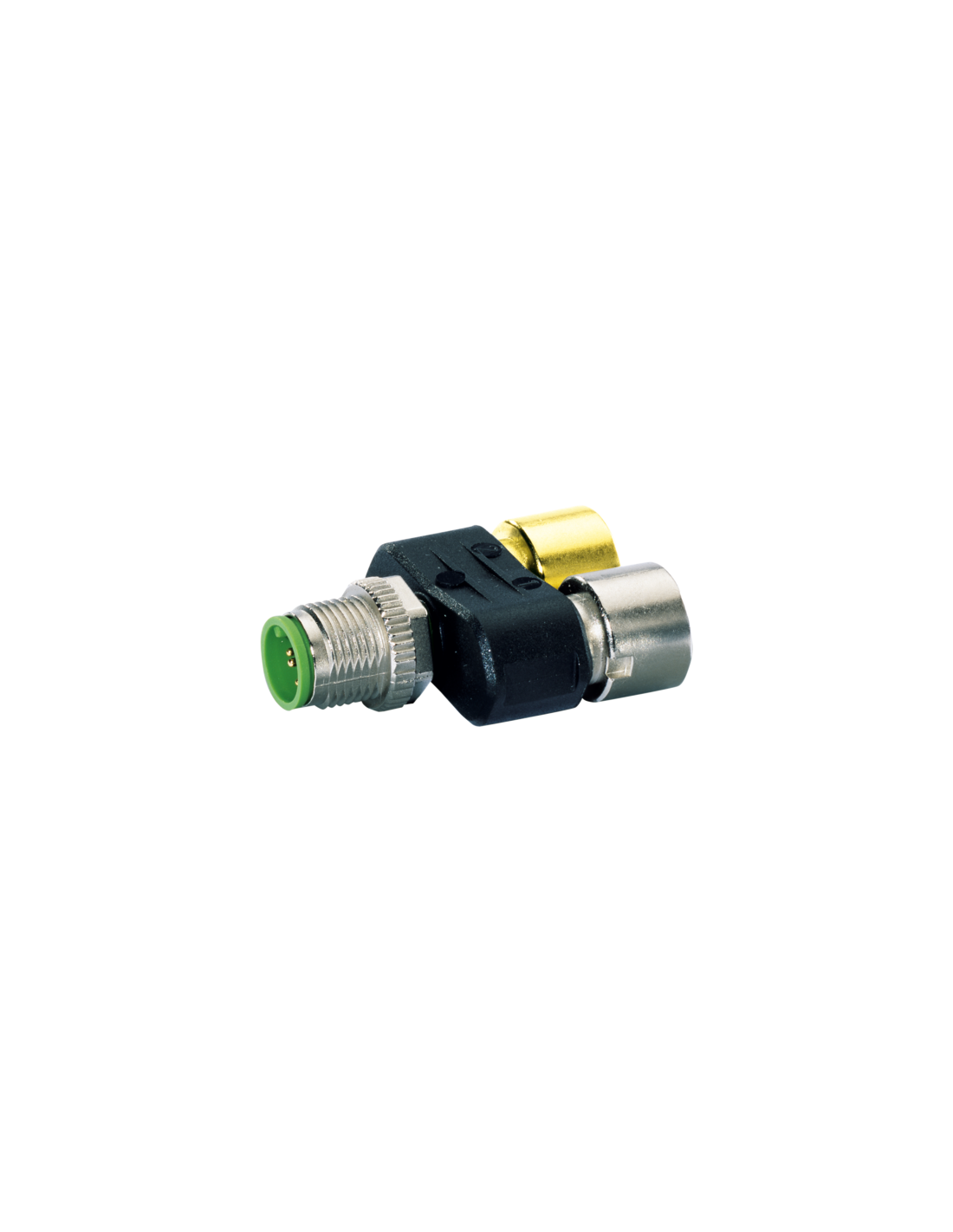

Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 SlimLine 4-polowy – męski do 2x żeńskich, idealny rozdzielacz sygnałów i zasilania
Trójnik SlimLine M12 męski 4-polowy (kod produktu: 7000-41171-0000000) to wysokiej jakości element, który służy do rozdzielania sygnałów elektrycznych i zasilania w instalacjach przemysłowych. Produkt wyposażony jest w męskie złącze M12 (proste) oraz dwa żeńskie złącza M12 (proste), z każdą konfiguracją 4-pinową. Dzięki kompaktowej budowie SlimLine zyskujesz oszczędność miejsca w szafie sterowniczej lub na maszynie.
Zastosowanie trójnika M12 w automatyce przemysłowej
Trójniki M12 znajdują szerokie zastosowanie w instalacjach automatyki, systemach sterowania maszyn, rozdzielnicach elektrycznych oraz wszędzie tam, gdzie konieczne jest niezawodne podłączenie i rozdział sygnałów lub zasilania. Konstrukcja SlimLine umożliwia łatwą integrację nawet w ograniczonych przestrzeniach. Rozwiązanie to doskonale sprawdza się:
- w instalacjach czujników i siłowników w liniach produkcyjnych,
- przy równoczesnym podłączeniu dwóch urządzeń do jednego przewodu sygnałowego lub zasilającego,
- w rozgałęzianiu magistrali transmisji danych w systemach fieldbus (np. PROFINET, IO-Link),
- do szybkiej konfiguracji sieci, bez konieczności stosowania kosztownych paneli rozdzielczych.
Najważniejsze cechy i zalety rozdzielacza SlimLine M12
- Kompaktowa budowa (SlimLine) ułatwia montaż w miejscach z ograniczoną przestrzenią.
- Wysoki poziom ochrony IP65 / IP67 – umożliwia stosowanie nawet w trudnych warunkach przemysłowych, zapewniając szczelność przed pyłem, wilgocią oraz czasowym zanurzeniem.
- Wytrzymała obudowa z tworzywa sztucznego odpornego na chemikalia i oleje.
- Bezpieczne i pewne połączenie dzięki standardowi M12 oraz gwintowi M12 x 1.
- Brak konieczności lutowania – każdy port jest w pełni wtykowy (pluggable), co znacznie przyspiesza proces instalacji.
- Przepustowość prądowa do 4 A na styk, maksymalne napięcie robocze 60 V AC/DC.

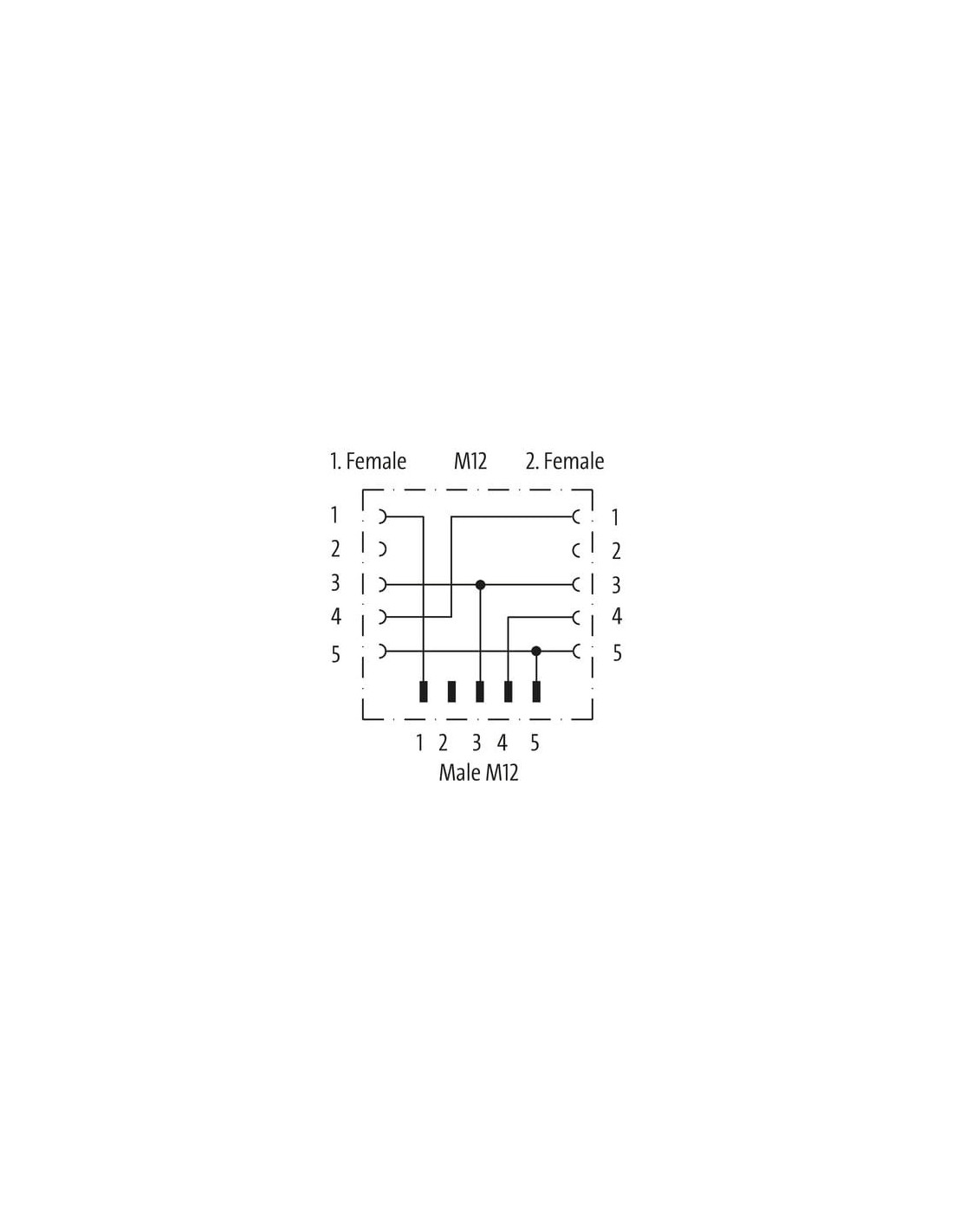

- Wyprowadzenia 1:1 – prostota okablowania idealna do konfiguracji równoległych i szeregowych.
- Norma zgodności DIN EN 61076-2-101 – gwarancja integracji ze wszystkimi standardowymi komponentami przemysłowymi typu M12.
Typowe branże i środowiska pracy trójników M12 SlimLine
Trójnik M12 SlimLine jest dedykowany do pracy w automatyce przemysłowej, branży spożywczej, motoryzacyjnej, farmaceutycznej, logistyce i magazynowaniu. Dzięki solidnej obudowie oraz wysokiej odporności mechanicznej i chemicznej, trójnik M12 z powodzeniem funkcjonuje w instalacjach narażonych na drgania, wstrząsy oraz częsty kontakt z substancjami agresywnymi.
Bezpieczeństwo i łatwa instalacja trójnika M12
Zastosowanie złączy M12 SlimLine gwarantuje bezpieczny montaż – połączenie realizowane jest poprzez wkręcenie oraz zablokowanie złączy, co zabezpiecza przed ich przypadkowym rozłączeniem. Klucz SW13 ułatwia dokręcanie, a dodatkowe zalecenia instalacyjne pozwalają uniknąć uszkodzenia przewodów podczas układania. Ważne jest także dbanie o prawidłowy promień gięcia przewodów oraz ochronę połączeń przed nadmiernym obciążeniem mechanicznym.

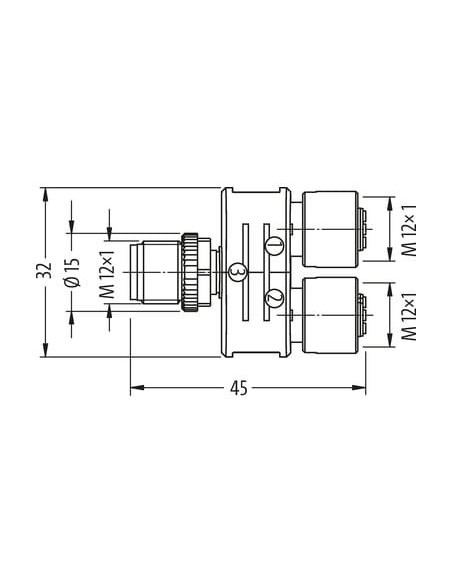

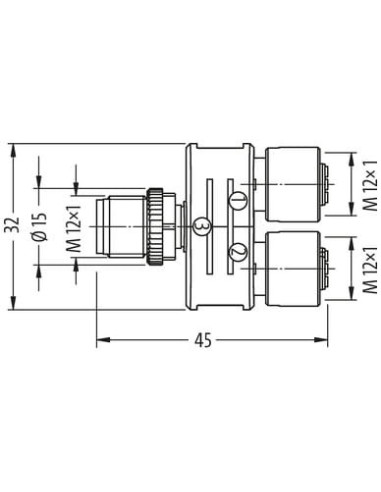

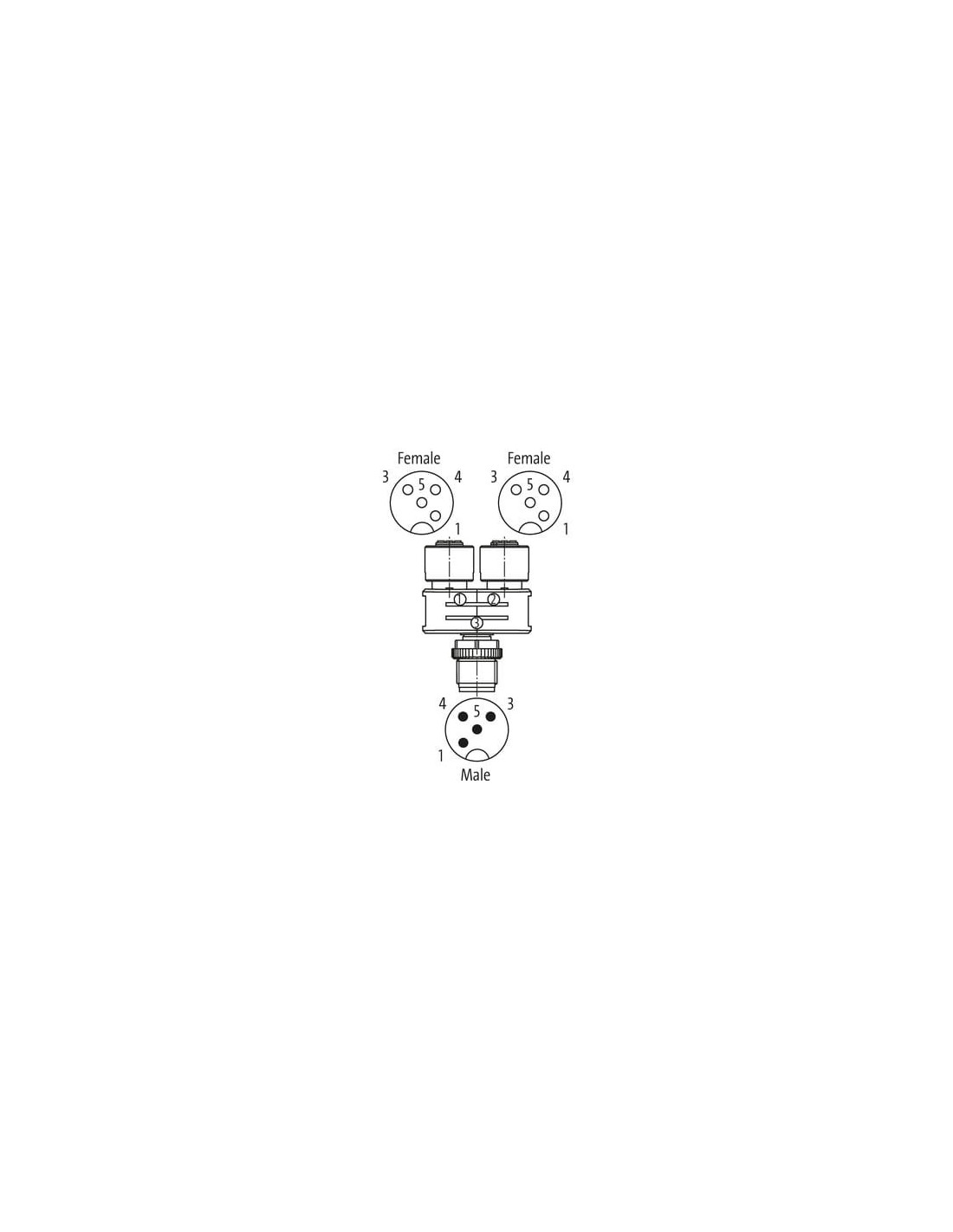

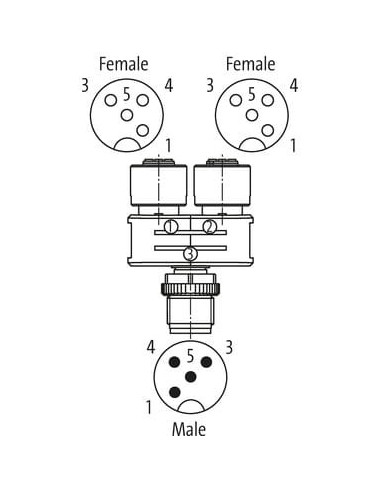

Wymiary trójnika M12 SlimLine – szczegóły konstrukcyjne
- Całkowita długość: 45 mm
- Średnica złącza: 15 mm
- Wysokość (z gniazdami): 32 mm
- Gwinty portów: M12 x 1 (wszystkie złącza)

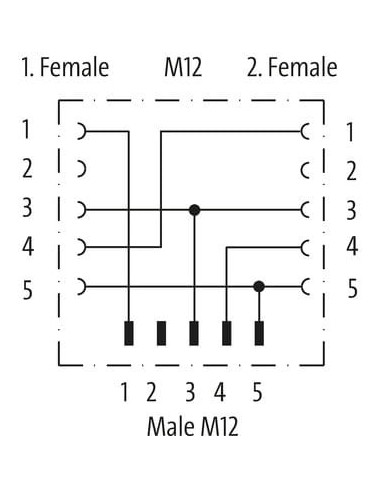

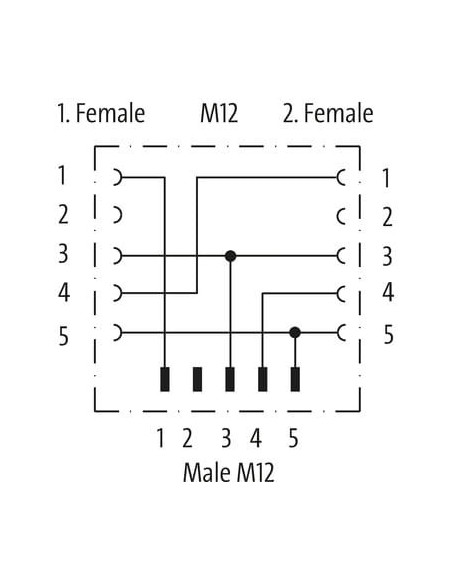

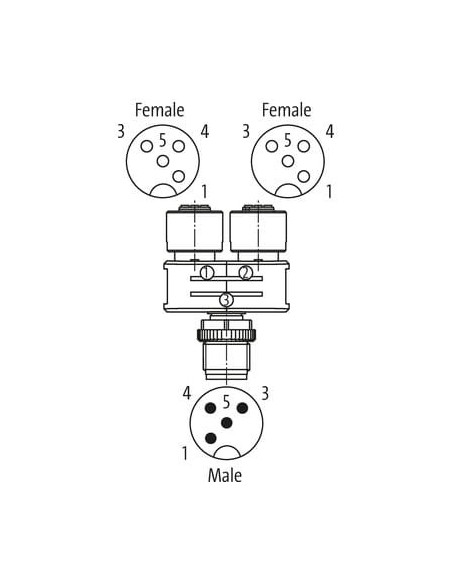

Wyprowadzenie pinów zgodnie ze schematem elektrycznym i mechanicznym zapewnia pełną kompatybilność z większością przewodów i wtyczek M12 dostępnych na rynku.
Podsumowanie – Trójnik M12 męski 4-pin SlimLine
Trójnik M12 SlimLine 4-polowy stanowi niezawodne i kompaktowe rozwiązanie do rozgałęziania sygnałów i zasilania w przemyśle. Wysoki stopień ochrony, odporność na trudne warunki środowiskowe oraz łatwość montażu sprawiają, że jest to doskonały wybór do instalacji wymagających niezawodności, bezpieczeństwa i elastyczności w konfiguracji okablowania.
Polecamy także inne produkty z kategorii: Trójniki »
