Trójnik (Slim Line)
Męski prosty – gniazda proste
M8 – M8, 4-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

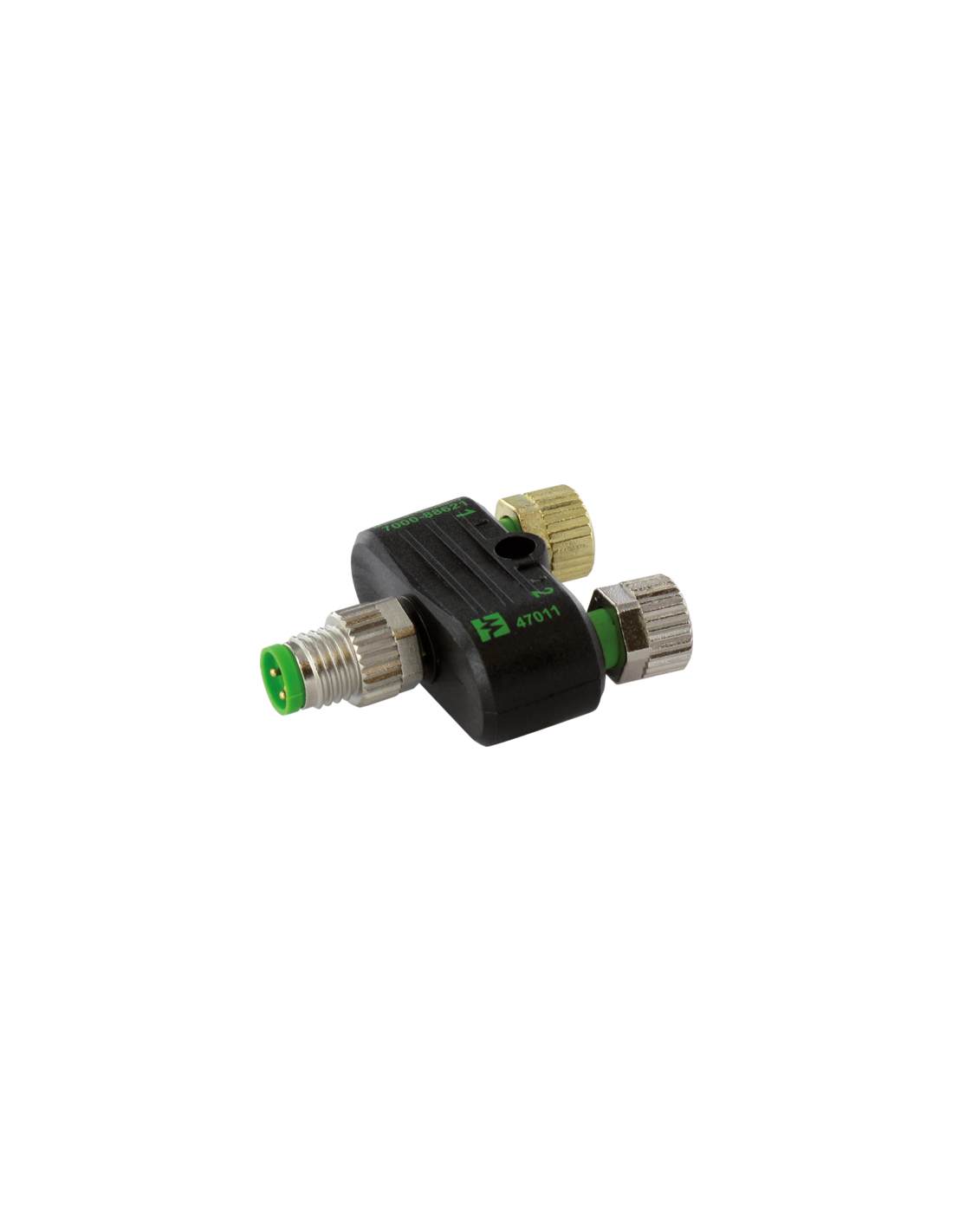

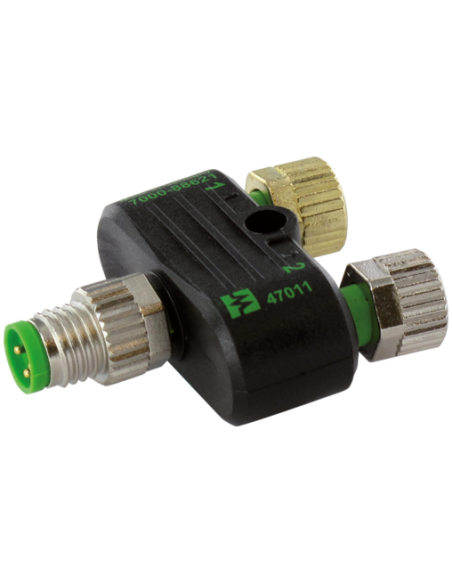

Trójnik SlimLine M8 męski 4-polowy – rozdzielacz sygnałów i zasilania
Trójnik SlimLine M8 męski, 4-polowy, 2xM8 żeński, 3-polowy (kod produktu: 7000-88601-0000000) to kompaktowe i wytrzymałe rozwiązanie, dedykowane do profesjonalnych połączeń przemysłowych. Dzięki solidnej konstrukcji oraz wysokim standardom ochrony, umożliwia niezawodne rozdzielanie sygnałów i zasilania w systemach automatyki przemysłowej oraz urządzeniach wymagających połączeń o wysokiej szczelności i odporności.
Zastosowanie trójnika M8 SlimLine w automatyce i instalacjach przemysłowych
Trójniki M8 SlimLine są kluczowym elementem w rozbudowie i optymalizacji sieci sygnałowych oraz zasilających. Powszechnie stosowane są w systemach czujników, urządzeniach wykonawczych, liniach produkcyjnych, a także w aplikacjach wymagających szybkiego i bezpiecznego rozdzielenia linii sygnałowej lub zasilającej. Ich kompaktowa konstrukcja pozwala na instalację nawet w ograniczonych przestrzeniach i szafach sterowniczych.
Najważniejsze cechy i zalety trójnika SlimLine M8
- Kompaktowy rozmiar – idealny do instalacji w ciasnych przestrzeniach montażowych.
- Szybkie połączenie typu „plug & play” – wygodny montaż dzięki złączom M8 x 1.
- Wysoka odporność mechaniczna – zabezpieczenie przeciwwstrząsowe i solidna obudowa.
- Odporność chemiczna – wysoka jakość tworzywa sztucznego odpornego na wiele środków chemicznych i olejów.
- Stopień ochrony IP67 – pewność działania w trudnych warunkach, odporność na kurz i wodę.
- Uniwersalność zastosowań – obsługa sygnałów i zasilania w standardowych instalacjach przemysłowych.

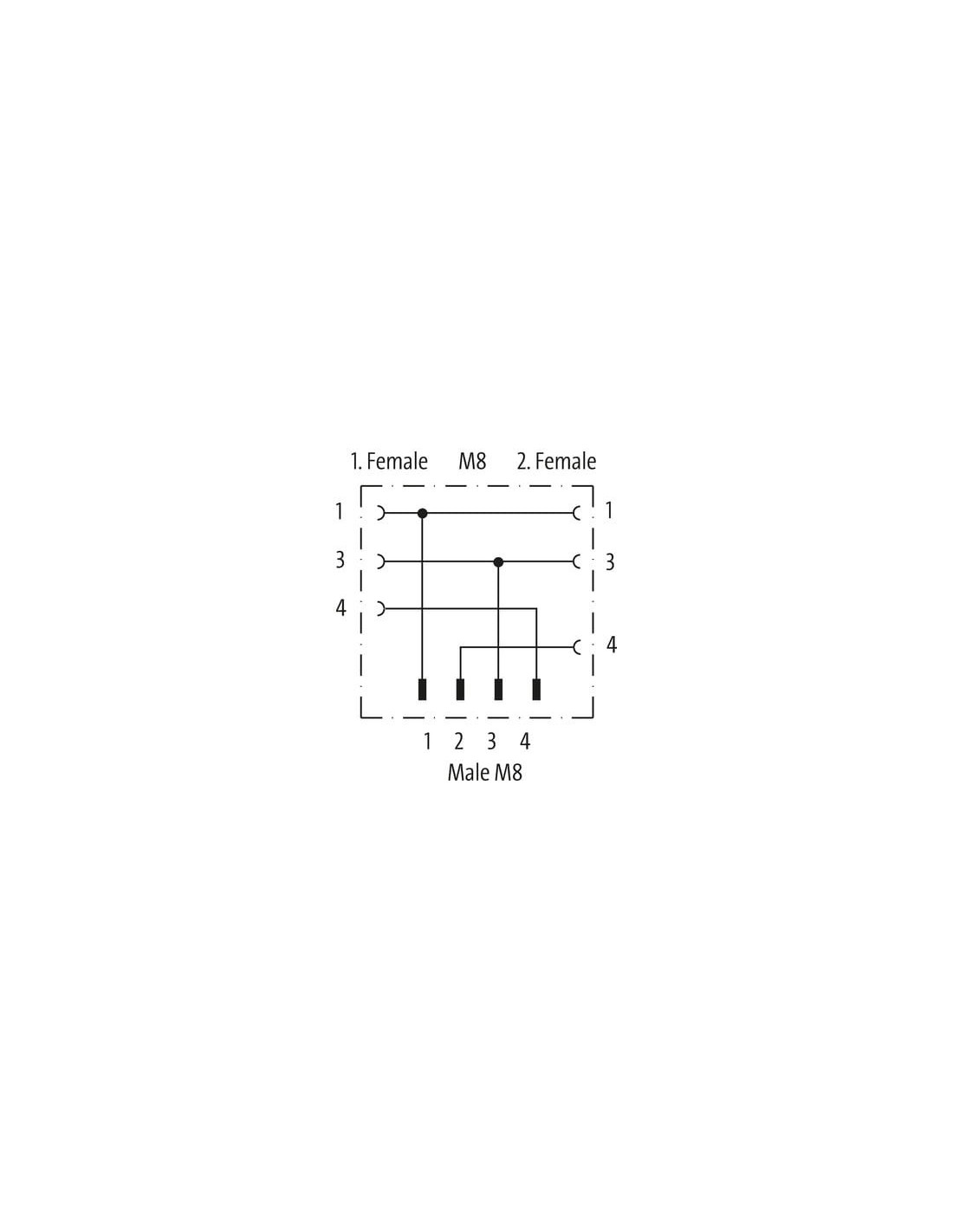

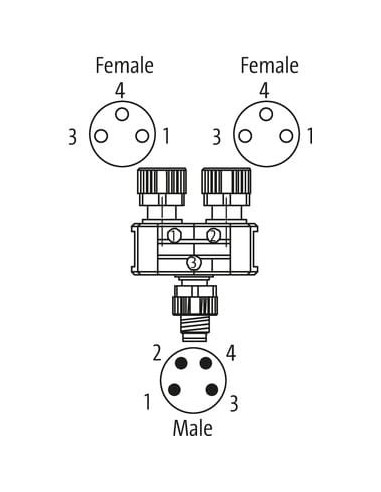

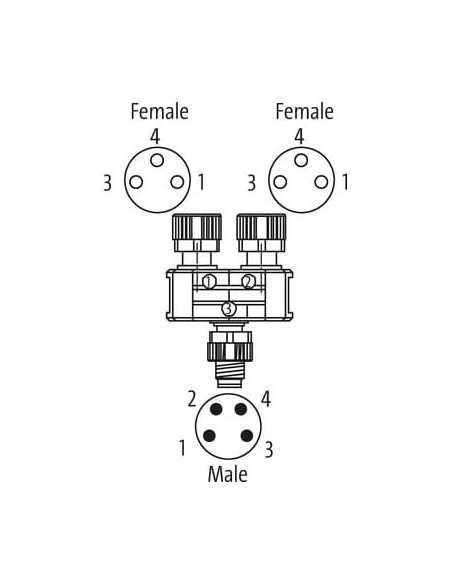

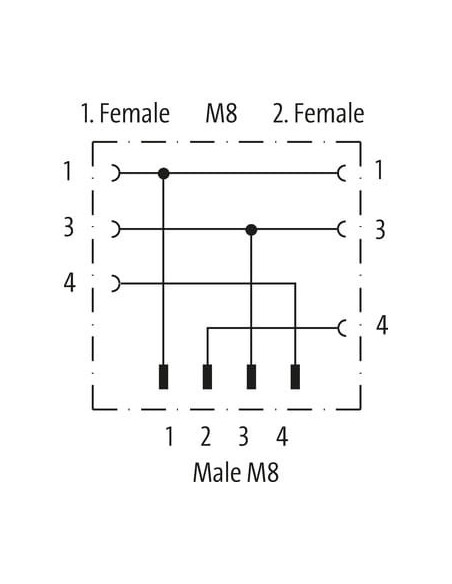

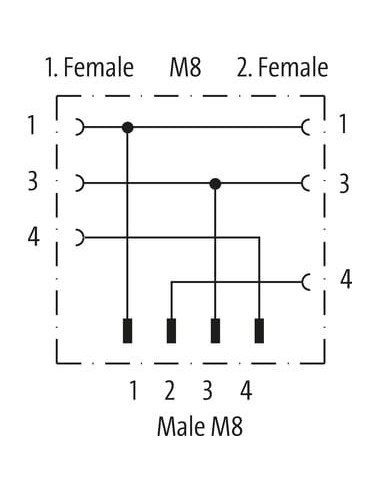

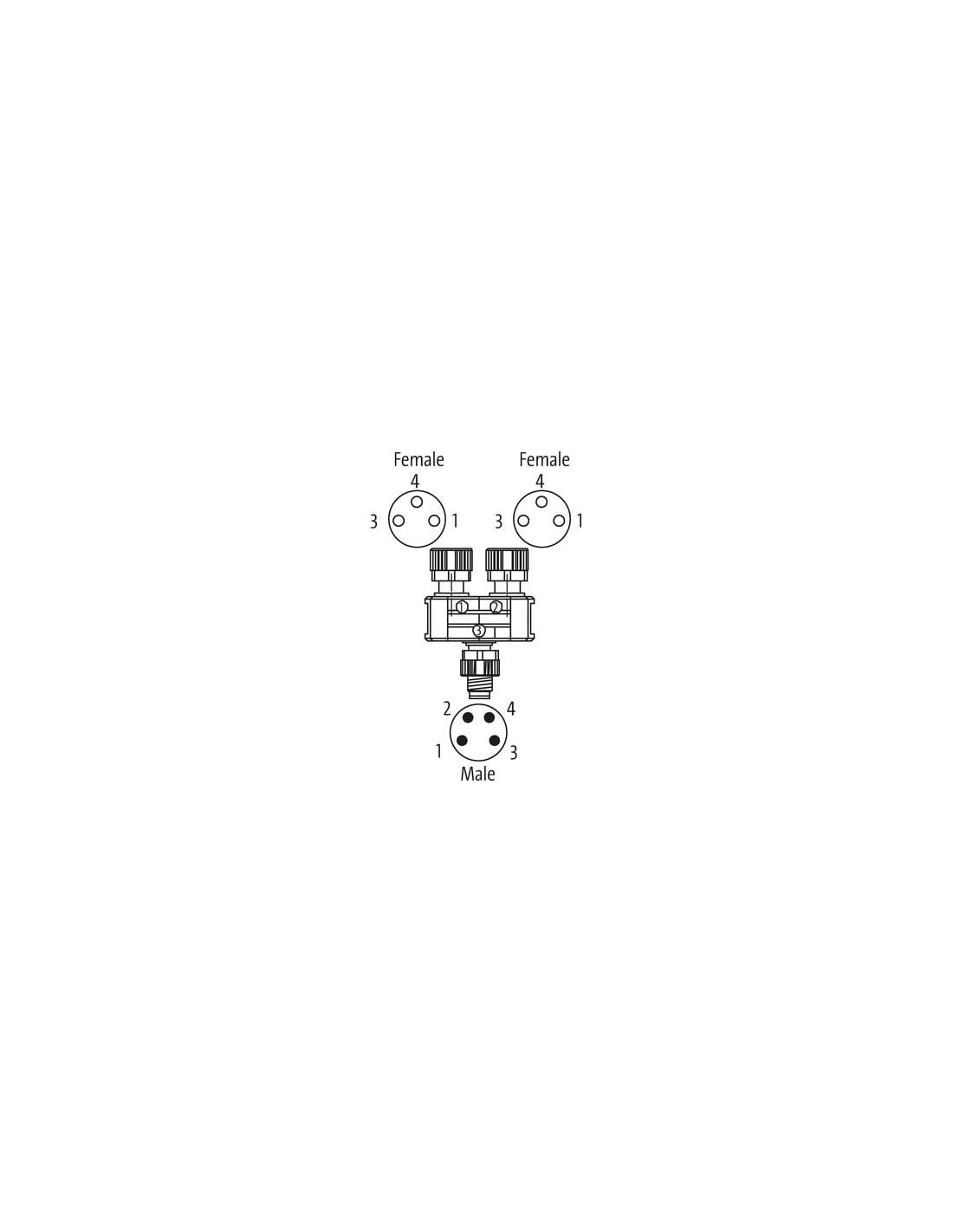

Budowa i schemat połączeń trójnika M8

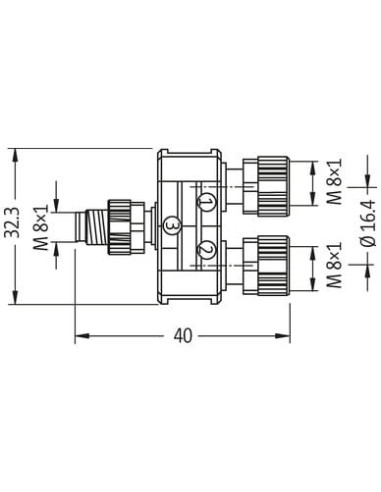

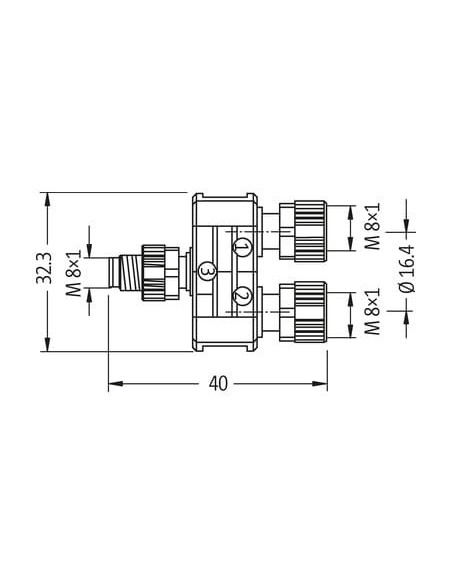

Trójnik SlimLine M8 wyposażony jest w jedno proste złącze męskie (4-polowe) oraz dwa gniazda żeńskie (3-polowe), co umożliwia efektywne rozdzielanie sygnału zgodnie z schematem elektrycznym. Kompaktowa budowa (40 mm długości) oraz łatwość montażu z zastosowaniem gwintów M8 x 1 oferują szybkie i bezproblemowe tworzenie rozgałęzień instalacji.
- Stabilna obudowa – odporna na uszkodzenia mechaniczne oraz wibracje.
- Wysoka szczelność połączenia – ochrona IP67 przy poprawnym skręceniu.
- Dedykowane prowadzenie przewodów – umożliwia pewne i trwałe podłączenie, bez ryzyka rozszczelnienia.
Typowe zastosowania trójnika M8 SlimLine
- Automatyzacja przemysłowa – czujniki, siłowniki, systemy bezpieczeństwa.
- Robotyka – rozgałęzianie sygnałów sterujących i zasilających na ramionach robotów.
- Linie produkcyjne – szybkie połączenia i elastyczne rozbudowywanie instalacji.
- Skanery przemysłowe – integracja wielu urządzeń peryferyjnych.
- Systemy transportowe i pakujące – łatwe tworzenie gałęzi połączeniowych.
Podsumowanie: Trójnik rozdzielczy SlimLine M8 do profesjonalnych zastosowań
Trójnik SlimLine M8 męski 4-polowy to niezawodne, kompaktowe rozwiązanie do rozdzielania sygnałów i zasilania w najbardziej wymagających aplikacjach przemysłowych. Wysoka jakość wykonania, odporność na trudne warunki oraz uniwersalność sprawiają, że jest to komponent często wybierany do zaawansowanych układów automatyki i robotyki.
