Trójnik
F&B Pro
Męski prosty – gniazda proste
M12 – M12, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 14 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

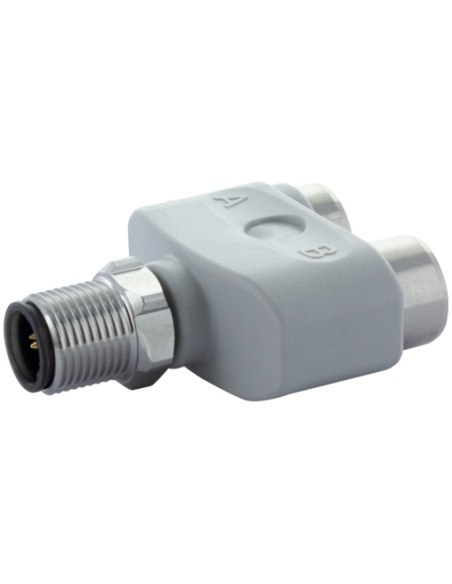

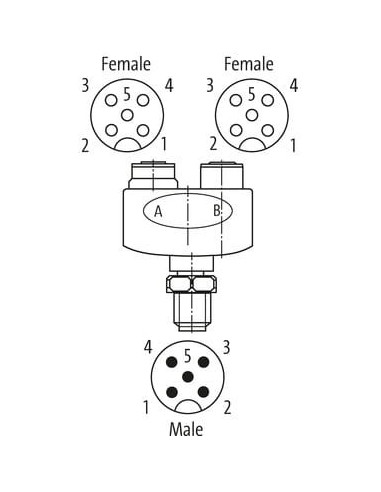

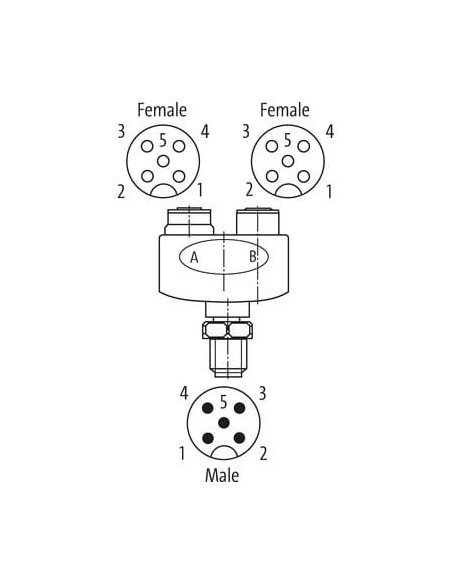

Trójnik M12 męski 5-polowy – rozdzielacz sygnału do zastosowań przemysłowych
Trójnik M12 męski, 5-polowy o kodzie produktu 7024-41151-0000000 to wysokiej jakości rozdzielacz sygnału elektrycznego, wyposażony w jeden prosty wtyk męski M12 oraz dwa gniazda żeńskie M12, każde z 5 pinami. Produkt przeznaczony jest do wydajnego i niezawodnego łączenia przewodów sygnałowych oraz zasilających w instalacjach automatyki przemysłowej, maszynach oraz urządzeniach wymagających zwiększonej ochrony przed warunkami zewnętrznymi.
Budowa trójnika M12 – trwałość i bezpieczeństwo
Obudowa trójnika została wykonana z wysokiej klasy tworzywa sztucznego (PP) o doskonałej odporności chemicznej oraz na działanie olejów. Elementy metalowe wykonano ze stali nierdzewnej 1.4404 (V4A), co gwarantuje ochronę przed korozją oraz zapewnia długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych. Uszczelnienie z materiału EPDM zapewnia szczelność oraz utrzymanie wysokiego stopnia ochrony nawet przy ekspozycji na wilgoć i zmienne temperatury.
Zastosowania i zalety trójnika M12 męskiego 5-polowego
- Rozdzielanie sygnału w instalacjach automatyki, umożliwiając jednoczesne podłączenie dwóch urządzeń do jednego gniazda.
- Szybki i bezpieczny montaż dzięki standaryzowanym gwintom M12 x 1 oraz mechanizmowi przeciwwstrząsowemu, idealny do aplikacji o dużych wymaganiach dotyczących odporności na wstrząsy i wibracje.
- Szeroki zakres zastosowań: przemysł spożywczy, farmaceutyczny, maszynowy, automotive oraz infrastruktura techniczna.
- Wysoki stopień ochrony IP65, IP67, IP68, IP69K umożliwia zastosowanie w środowiskach wymagających maksymalnej szczelności oraz odporności na zanieczyszczenia czy wodę pod wysokim ciśnieniem.
- Uniwersalne kodowanie A pozwala na kompatybilność z szeroką gamą innych przewodów i urządzeń M12.
Parametry oraz bezpieczeństwo instalacji złączki M12
Trójnik umożliwia pracę z napięciem do 60 V AC/DC oraz maksymalnym prądem do 4 A na styk. Może być bezpiecznie stosowany w szerokim zakresie temperatur od -25°C do +100°C. Dzięki swojej konstrukcji zapewnia łatwy i pewny montaż z zachowaniem wysokiego stopnia ochrony IP – zarówno przy włożonych, jak i przykręconych złączach.

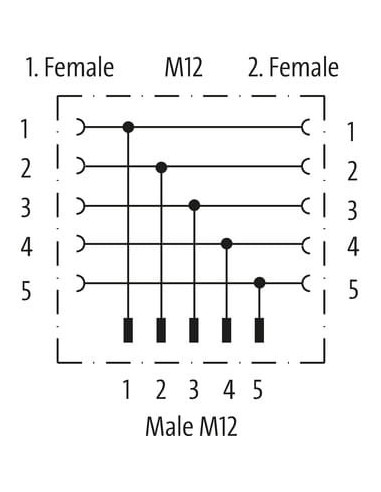

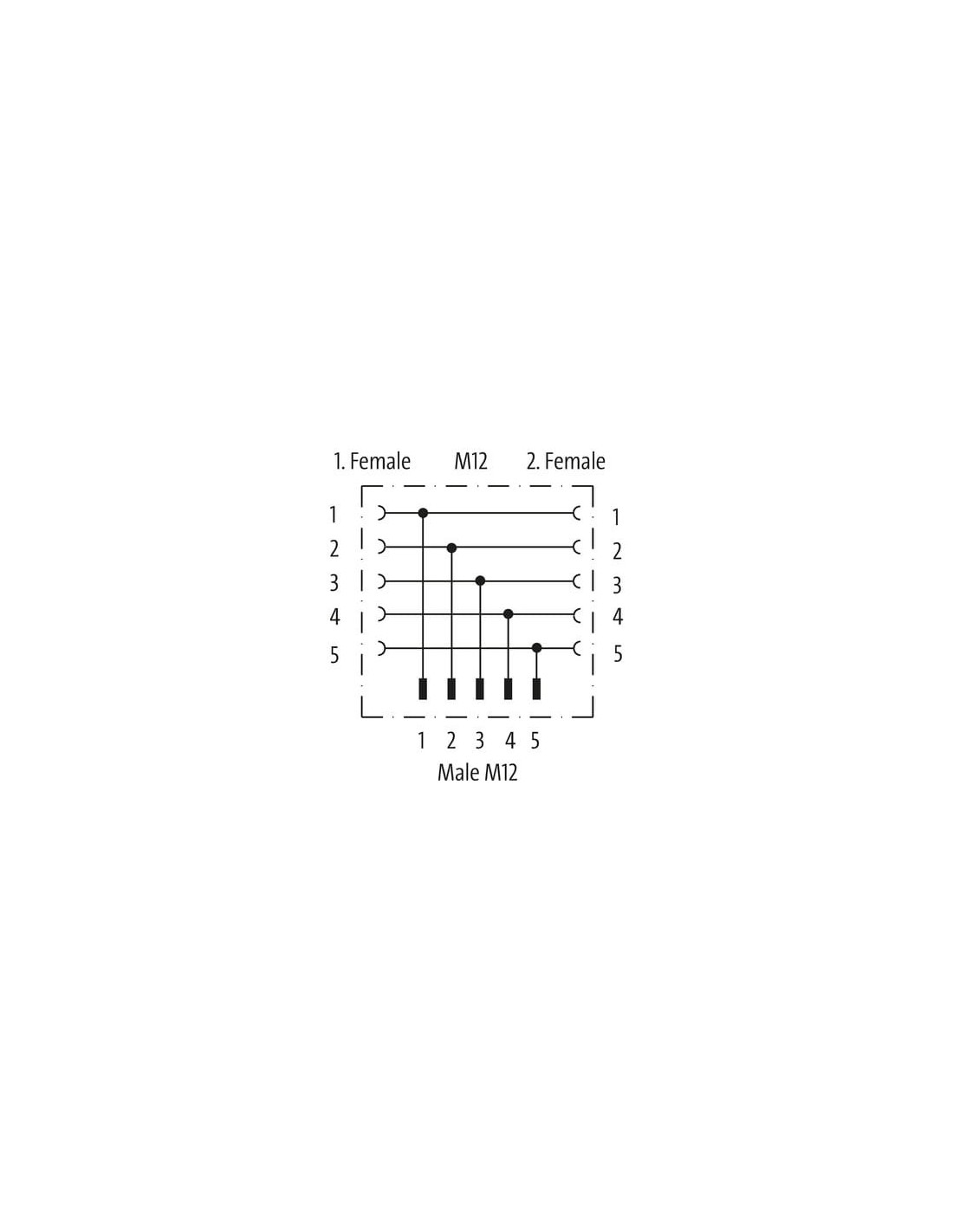

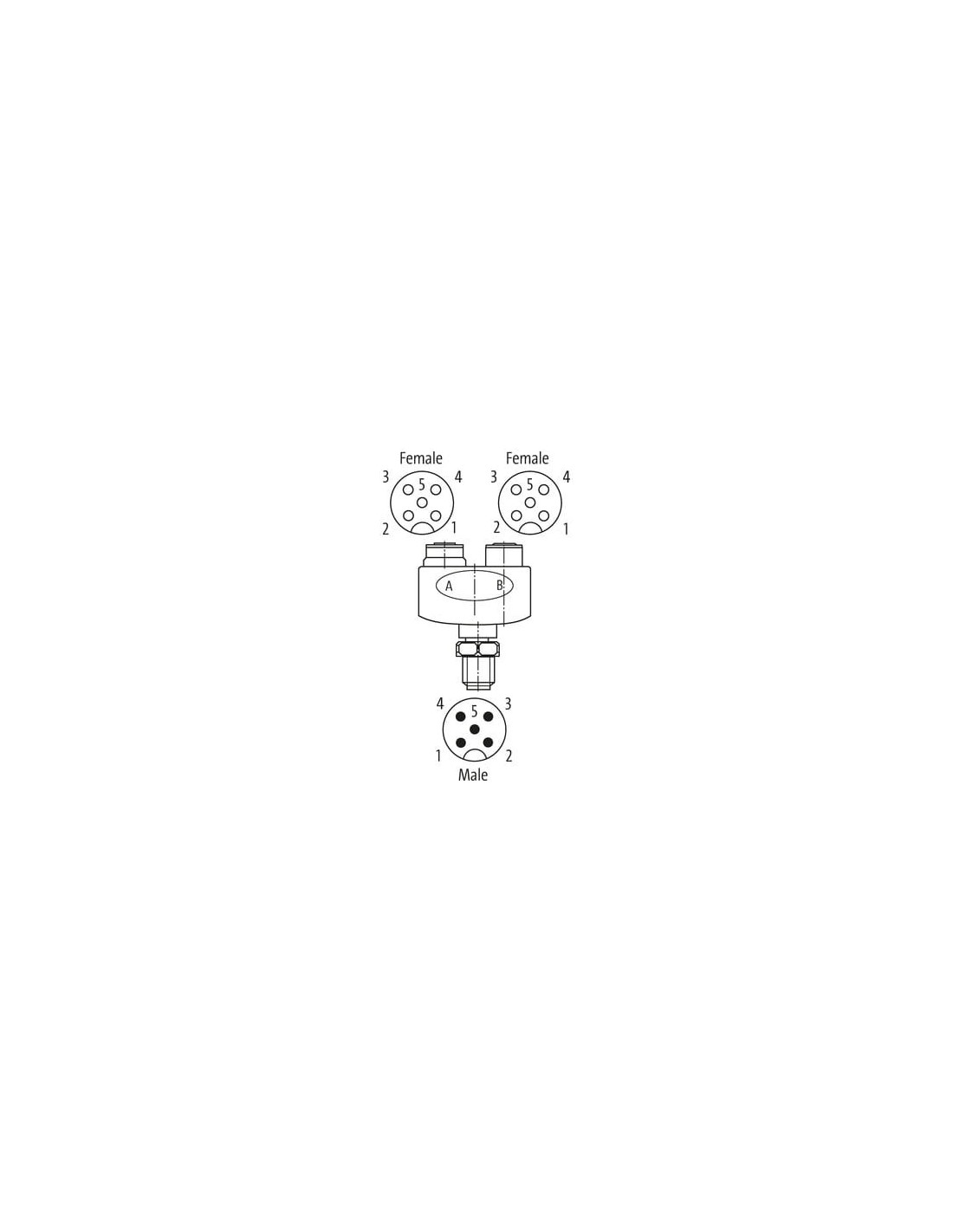

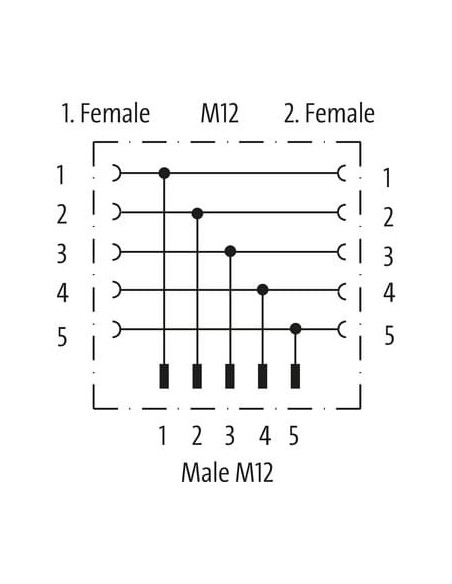

Typowa konfiguracja i schemat połączeń trójnika M12
Produkt posiada:
- 1 wejście męskie M12 – 5-pinowe
- 2 wyjścia żeńskie M12 – każde 5-pinowe
- Bezpośrednie połączenie pin-piny pomiędzy wszystkimi złączami, co ułatwia uniwersalne zastosowanie w sieciach i obwodach sygnałowych.
Trójnik M12 męski 5-polowy sprawdzi się wszędzie tam, gdzie wymagane jest rozgałęzienie sygnału lub zasilania przy zachowaniu wysokiej szczelności i trwałości połączenia. To optymalny wybór dla instalacji wymagających niezawodności oraz odporności na czynniki chemiczne i mechaniczne.
