Cube67 zasilanie aktuatora
Trójnik
Męski prosty – gniazda proste
M12 – M12, 6-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

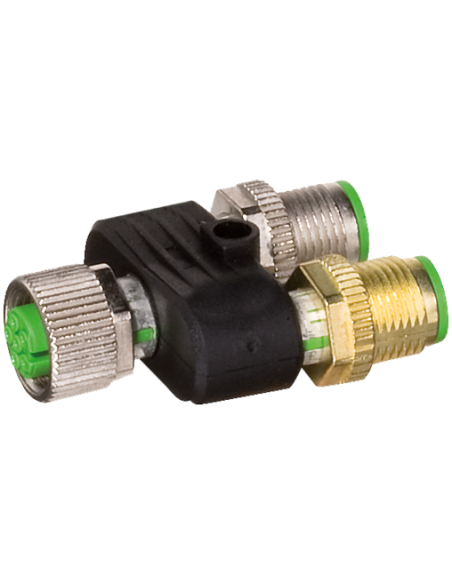

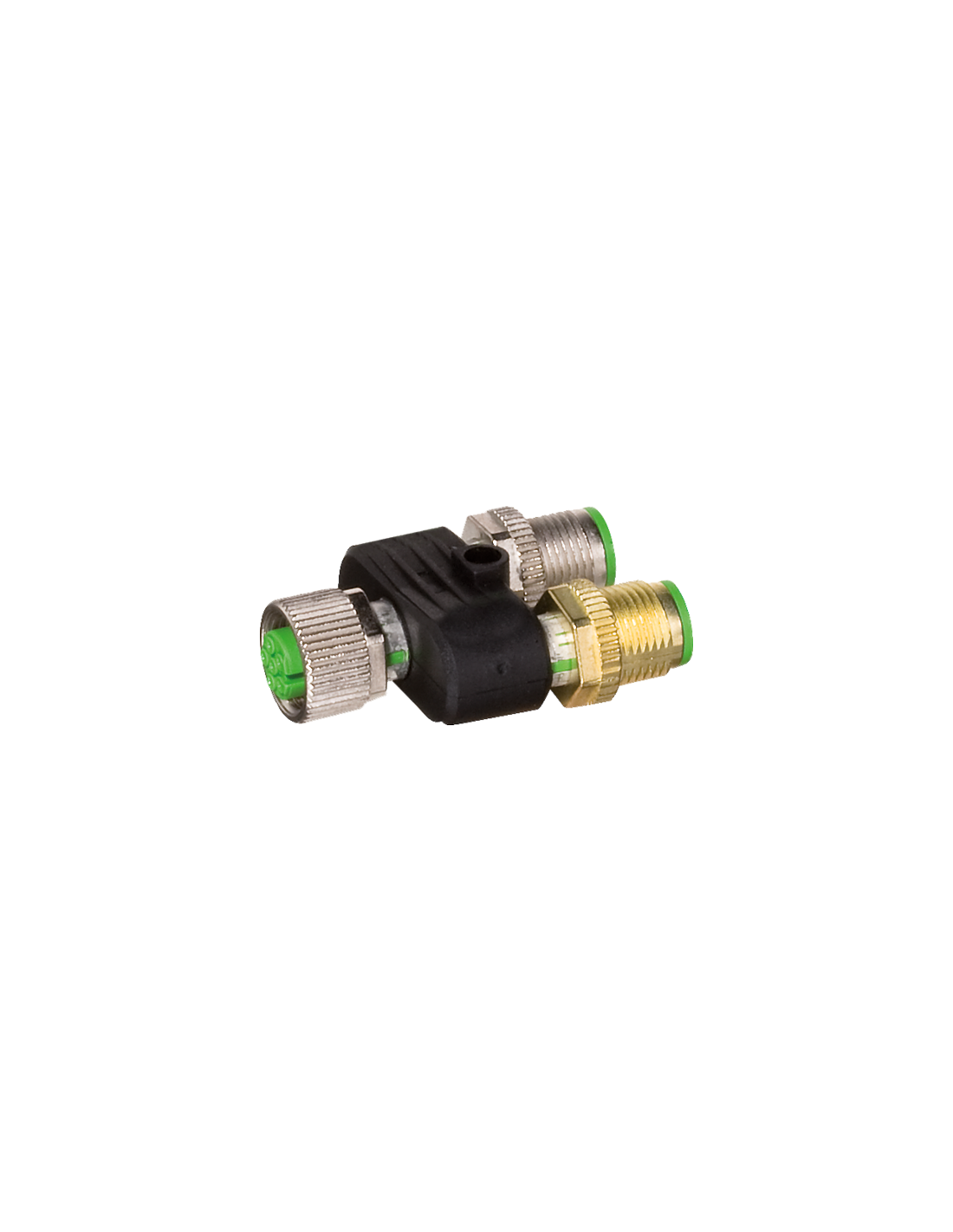

Trójnik Cube67 M12 6-polowy, ekranowany – profesjonalne rozwiązanie dla automatyki
Trójnik Cube67 M12, 6-polowy, ekranowany (kod produktu: 7000-46101-0000000) to wysokiej jakości komponent przeznaczony do nowoczesnych instalacji automatyki przemysłowej. Jest to rozwiązanie idealne wszędzie tam, gdzie wymagana jest niezawodność zasilania i przesyłu sygnałów w trudnych warunkach przemysłowych.
Zastosowanie i zalety trójnika Cube67 M12
Trójnik M12 Cube67 został zaprojektowany z myślą o rozdzielaniu i przesyle zasilania aktuatorów oraz sygnałów sterujących w systemach automatyki. Dzięki kompaktowej budowie i wysokiemu poziomowi ochrony IP67 doskonale sprawdza się w aplikacjach wymagających trwałości, szczelności oraz odporności na agresywne czynniki środowiskowe.
- Uniwersalność zastosowań – szerokie wykorzystanie w szafach sterowniczych, maszynach przemysłowych, liniach produkcyjnych oraz przy budowie maszyn i systemów modularnych.
- Bezpieczeństwo i niezawodność – osłona ekranująca zapewniająca ochronę przed zakłóceniami elektromagnetycznymi oraz możliwość pracy w wymagających warunkach, np. przy obecności olejów lub czynników chemicznych.
- Łatwość montażu – szybkie i wygodne podłączenie dzięki zastosowaniu standardowych złączy M12 i 6-polowej konfiguracji. Prosta instalacja nawet w trudno dostępnych miejscach.
- Zabezpieczenie przeciwwstrząsowe – pewność właściwego połączenia również w sytuacjach narażenia na wibracje i wstrząsy.
- Kodowanie A – uniwersalne kodowanie M12, kompatybilne z większością systemów automatyki przemysłowej.
Budowa i specyfikacja mechaniczna
Kompaktowa konstrukcja prezentowanego trójnika pozwala na wieloelementowe łączenie przewodów przy zachowaniu porządku w instalacji. Wysokiej jakości tworzywo sztuczne użyte do produkcji gwarantuje odporność chemiczną i wytrzymałość mechaniczną, umożliwiając pracę w trudnych warunkach przemysłowych.

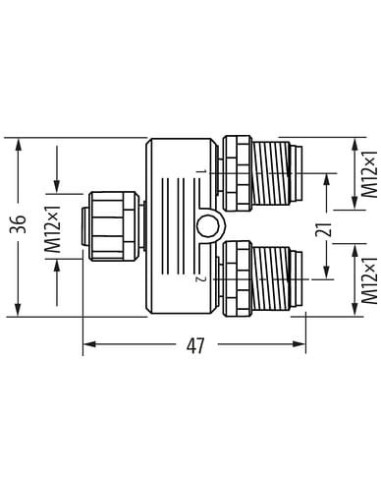

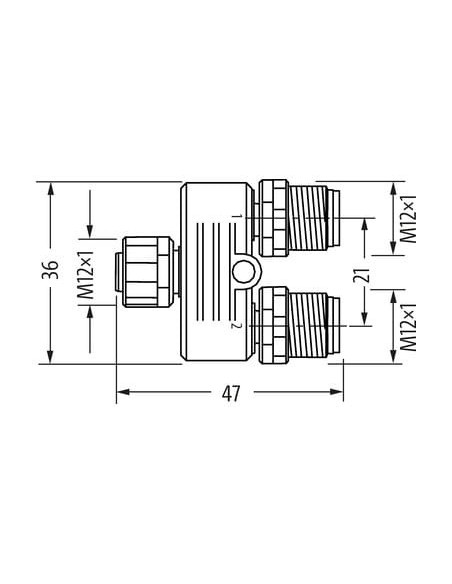

- Wymiary: długość: 47 mm, wysokość: 36 mm, rozstaw gniazd: 21 mm.

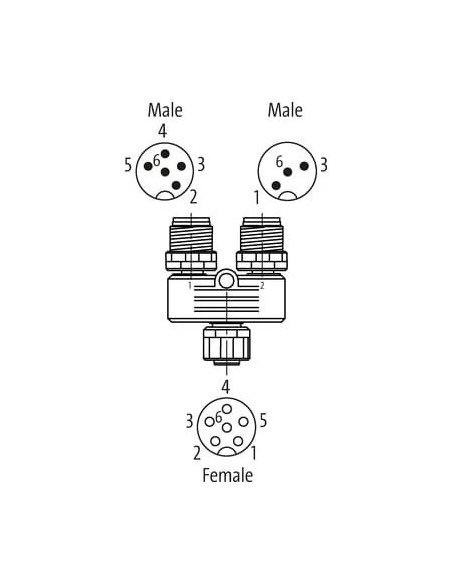

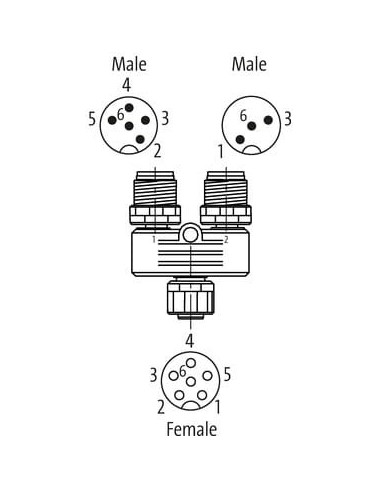

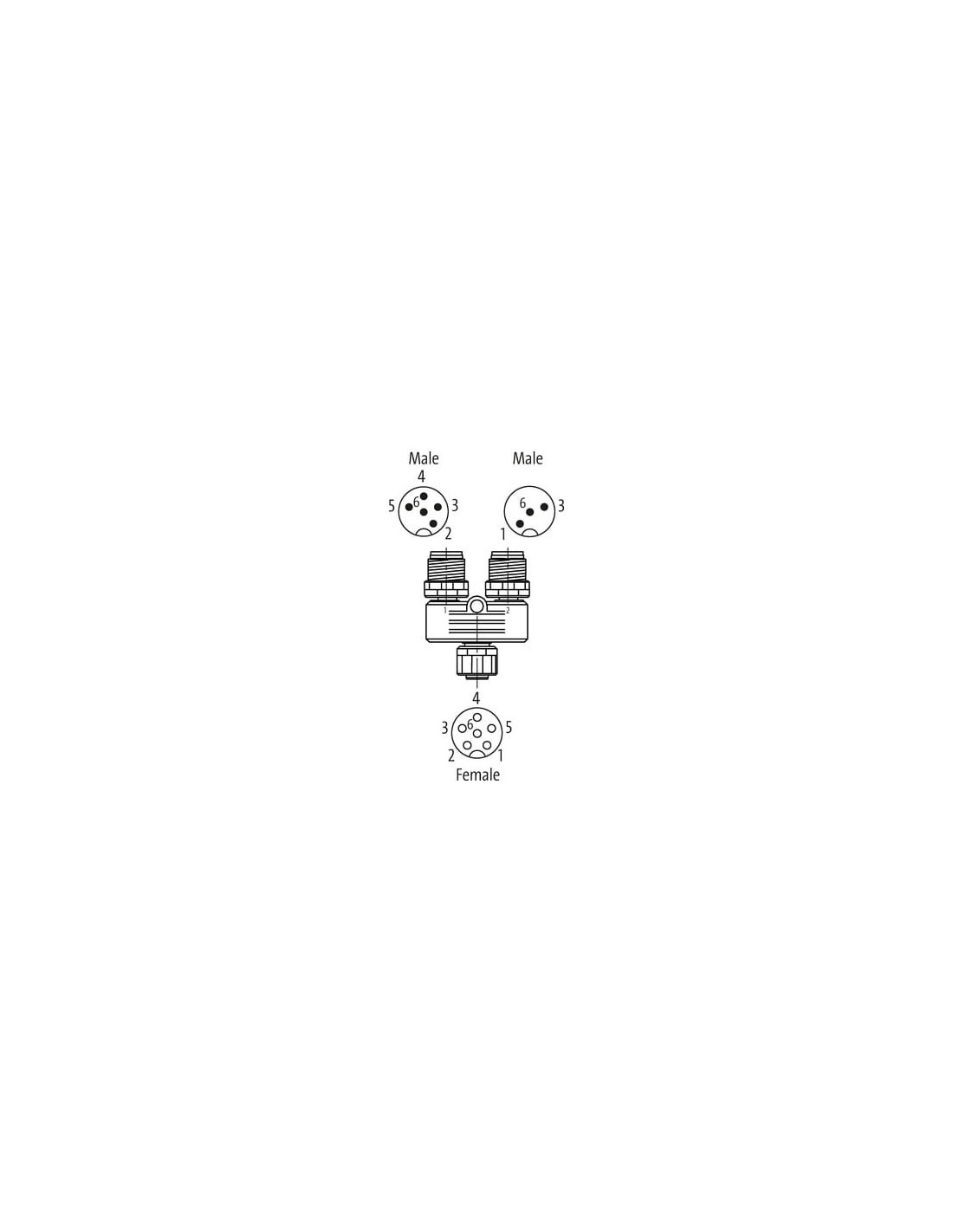

- Gniazda: dwa męskie M12 (6-pin), jedno żeńskie M12 (6-pin).
- Gwint montażowy: M12 x 1
Warunki użytkowania i typowe aplikacje
Trójnik Cube67 M12, 6-polowy, znajdzie zastosowanie w najtrudniejszych środowiskach, oferując niezawodne połączenia elektryczne nawet przy dużych obciążeniach. Urządzenie sprawdzi się m.in. w:
- Automatyce przemysłowej – systemy sterowania, przesyłanie sygnałów i zasilania do czujników i aktuatorów.
- Maszynach produkcyjnych – szybkie i pewne rozgałęzianie przewodów przy zachowaniu szczelności instalacji.
- Systemach modularnych – integracja wielu komponentów automatyki z zachowaniem bezpieczeństwa i sprawności działania.
- Aplikacjach wymagających odporności na czynniki przemysłowe – ochrona przed olejami i substancjami chemicznymi.
Wskazówki instalacyjne – bezpieczeństwo i trwałość złącza
Prawidłowy montaż trójnika Cube67 M12 umożliwia zachowanie wysokiego stopnia ochrony IP67. Zaleca się stosowanie odpowiednich środków do odciążenia przewodów (np. opasek kablowych) oraz przestrzeganie dopuszczalnych promieni gięcia przewodów, aby zapobiec uszkodzeniom i utracie szczelności systemu.
Trójnik Cube67 M12, 6-polowy, ekranowany to solidny wybór dla profesjonalistów poszukujących skutecznych i trwałych rozwiązań instalacyjnych w automatyce i przemyśle.
