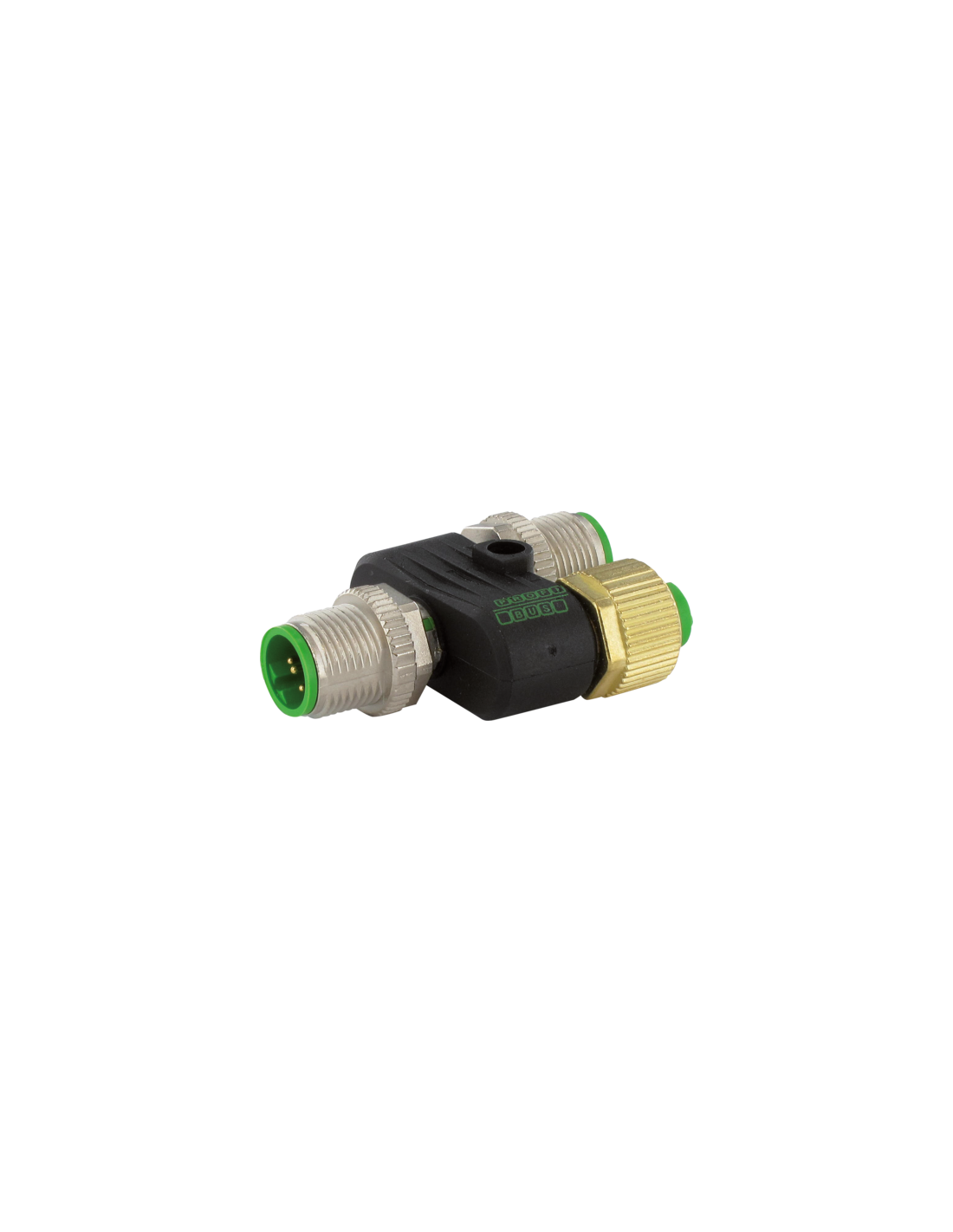

Trójnik
Męski prosty – żeński/męski prosty
M12 – M12, 5-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | B |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Family construction form | M12 |
| Kodowanie | B |
| Liczba biegunów | 5 |
Strona 3
| Family construction form | M12 |
| Kodowanie | B |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 5 V |
| Prąd roboczy na styk maks. | 0,0125 A |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 12 MBit/s |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

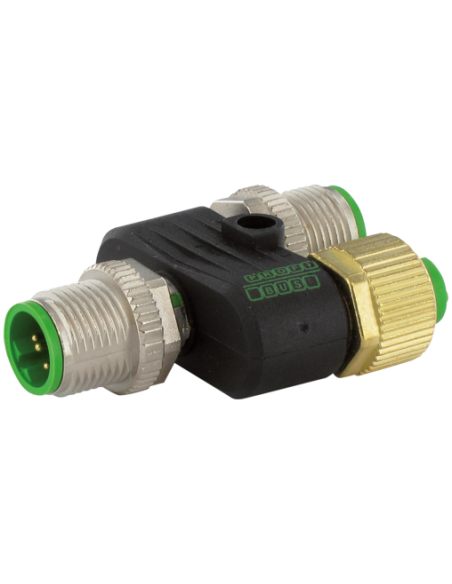

Trójnik Profibus M12 B Kodowany, 5-polowy, ekranowany – Zastosowanie i właściwości
Trójnik Profibus M12 Kod B 5-polowy ekranowany (kod produktu: 7000-44151-0000000) to specjalistyczny element łączący, przeznaczony do zaawansowanych systemów komunikacji przemysłowej PROFIBUS. Umożliwia szybkie i pewne rozgałęzianie sygnałów w wymagających aplikacjach przemysłowych, zapewniając jednocześnie skuteczną ochronę przed zakłóceniami elektromagnetycznymi oraz niezawodne połączenia w środowiskach o podwyższonych wymaganiach.
Zalety i funkcjonalność Trójnika M12 PROFIBUS
Trójnik M12 B-kodowany dysponuje pięcioma biegunami, co zapewnia pełną kompatybilność z typowymi sieciami PROFIBUS DP. Dzięki wykonaniu z trwałego tworzywa o dobrej odporności chemicznej i na oleje, sprawdza się zarówno w standardowych, jak i trudnych warunkach przemysłowych. Zastosowanie ekranowania minimalizuje wpływ zakłóceń elektromagnetycznych, co przekłada się na stabilną pracę nawet przy transmisji danych o wysokiej prędkości (do 12 Mbit/s).
Typowe zastosowania Trójnika PROFIBUS M12
Trójnik PROFIBUS M12 wykorzystywany jest przede wszystkim w:
- systemach automatyki przemysłowej,
- infrastrukturze przemysłowej wymagającej niezawodnego przesyłu sygnałów cyfrowych,
- maszynach i liniach produkcyjnych z rozproszonymi punktami komunikacji PROFIBUS,
- sytuacjach wymagających szybkiego i pewnego rozdzielenia magistrali.
Bezpieczeństwo, montaż i warunki użytkowania Trójnika M12

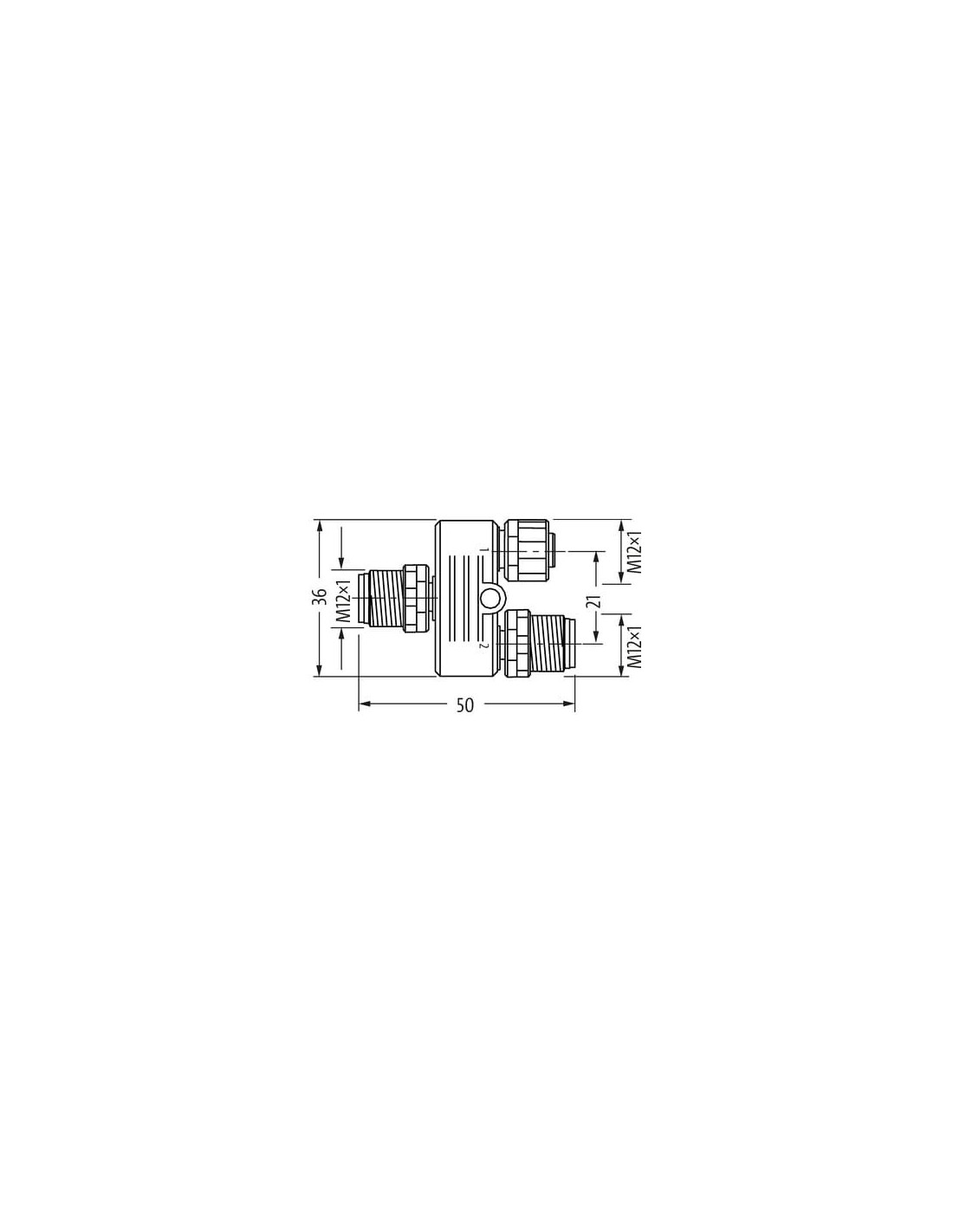

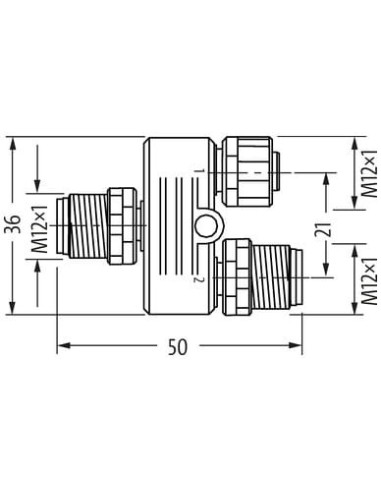

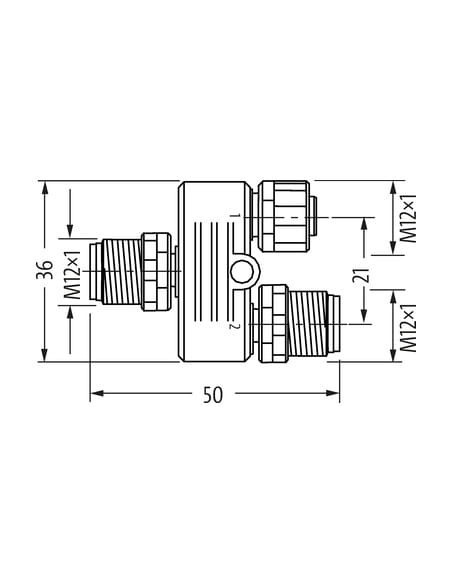

Trójnik PROFIBUS M12 gwarantuje wysoki poziom ochrony urządzenia (stopień ochrony IP67), dzięki czemu nadaje się do zastosowań w środowisku o podwyższonej wilgotności i zapyleniu. Pewność połączenia zapewnia także wysoka jakość materiałów – blokada wykonana z niklowanego cynkowego odlewu ciśnieniowego oraz wytrzymałe tworzywo odporne na agresywne media. Montaż realizowany jest poprzez włożenie i dokręcenie, przy zachowaniu maksymalnego momentu obrotowego 0,6 Nm. Wymiary wynoszą: długość 50 mm, wysokość 36 mm, a kompatybilność gwintów to M12x1.
Informacje konstrukcyjne i elektryczne – Trójnik PROFIBUS M12

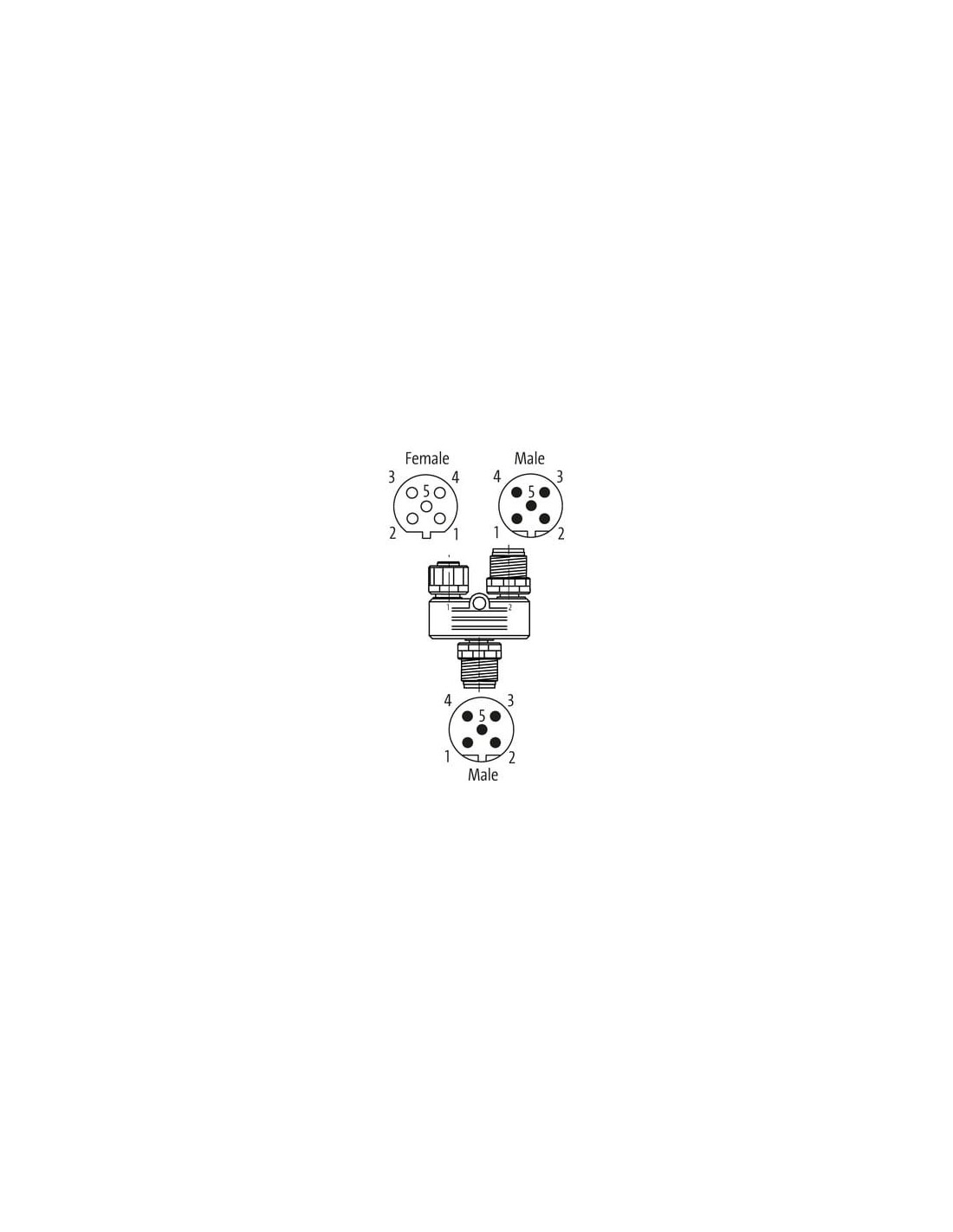

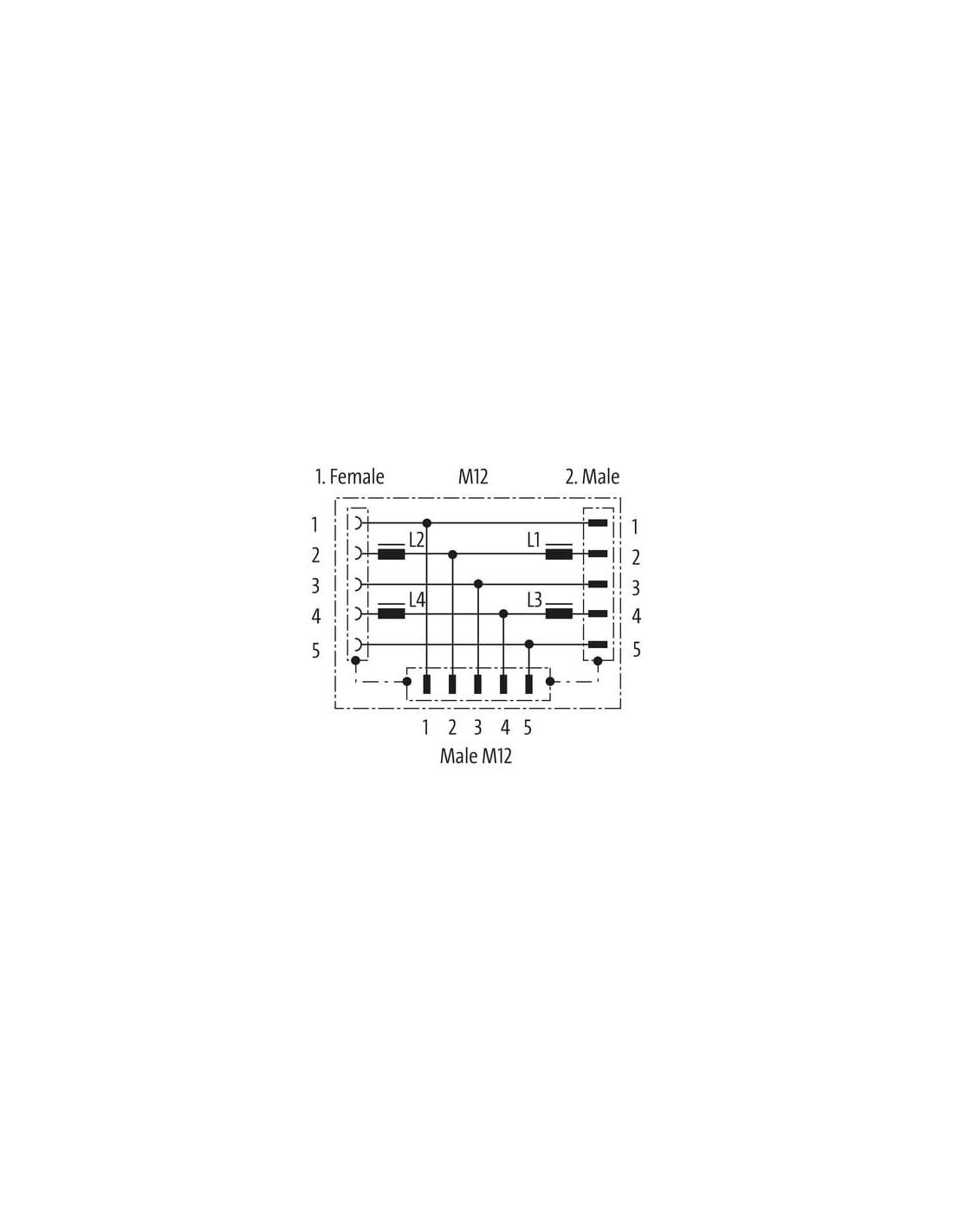

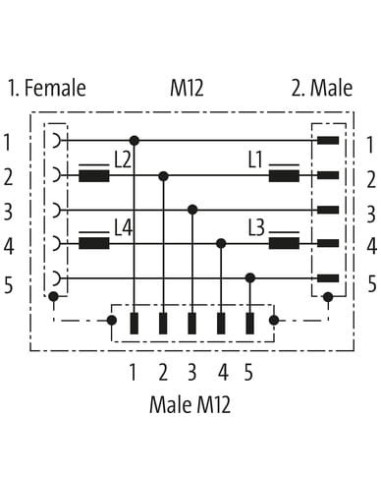

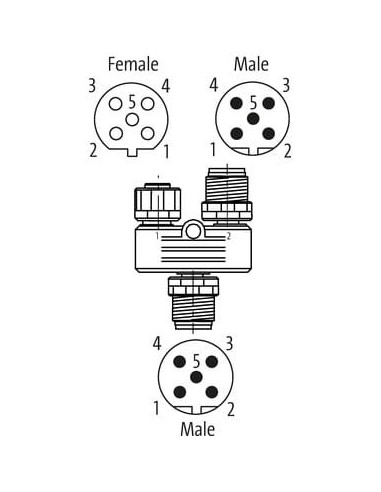

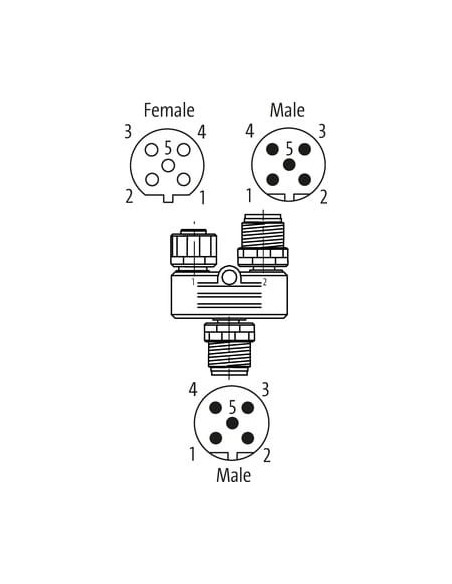

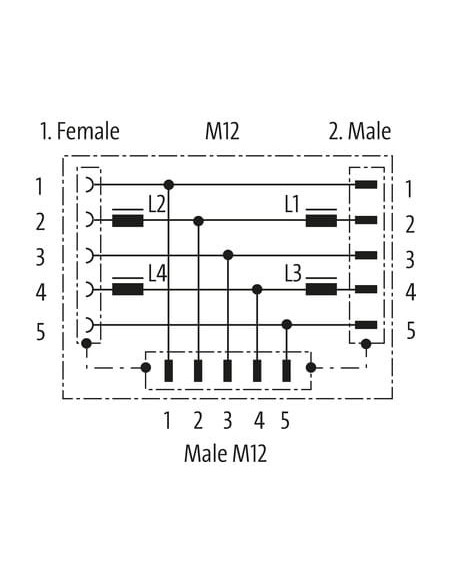

Trójnik wyposażony jest w trzy złącza M12 – dwa męskie i jedno żeńskie, co umożliwia elastyczną konfigurację magistrali. Jest przystosowany do pracy w zakresie temperatur od -25°C do +85°C, co pozwala na instalację w różnych warunkach otoczenia. Wytrzymuje napięcie robocze do 5 V DC oraz maksymalny prąd na styk 0,0125 A. Dzięki solidnej konstrukcji oraz zastosowaniu elementów ekranowanych, produkt spełnia rygorystyczne normy przemysłowe (w tym EN IEC 60529 oraz IEC 60664-1).
Uwagi instalacyjne i wskazówki eksploatacyjne
Podczas montażu należy chronić złącza przed obciążeniami mechanicznymi, stosując odpowiednie środki zabezpieczające, np. opaski kablowe. Zaleca się także zachowanie dopuszczalnych promieni gięcia przewodów, aby nie naruszyć szczelności i integralności połączeń (klasa ochrony IP67).
Trójnik PROFIBUS M12 B-kodowany 5-polowy ekranowany to skuteczne rozwiązanie dla wymagających aplikacji automatyki i przemysłu, gdzie niezbędna jest niezawodność komunikacji oraz odporność na warunki zewnętrzne.
