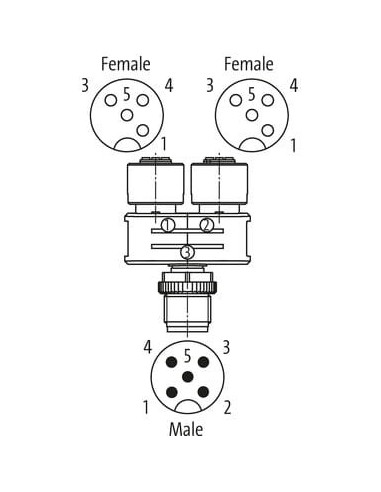

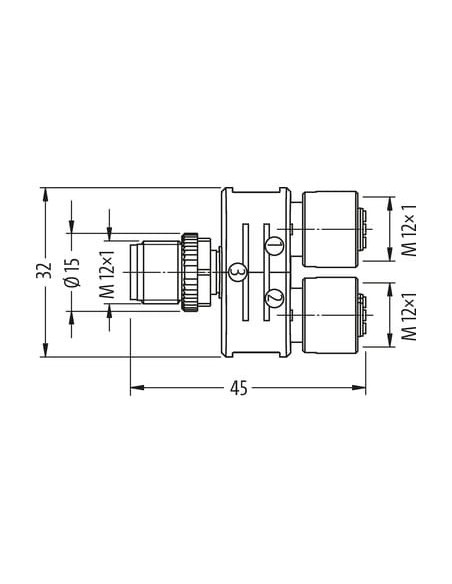

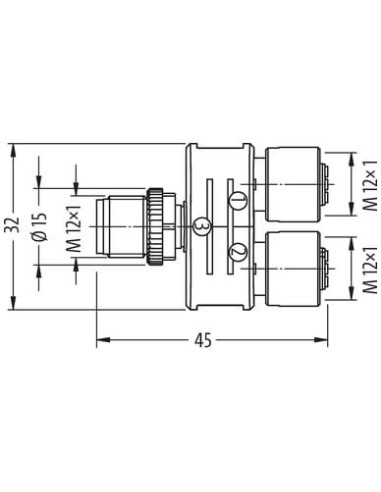

Trójnik (Slim Line)

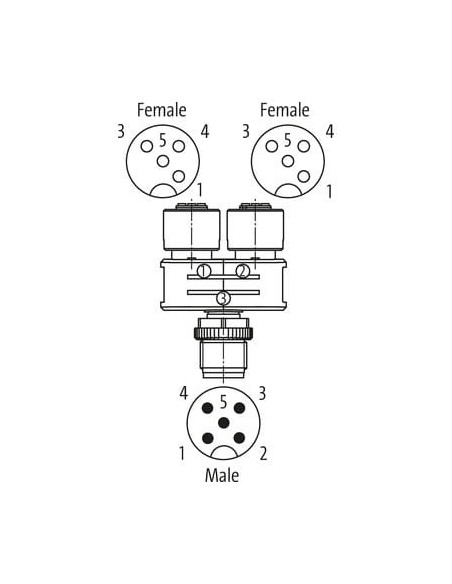

Męski prosty – gniazda proste
M12 – M12
5-piny

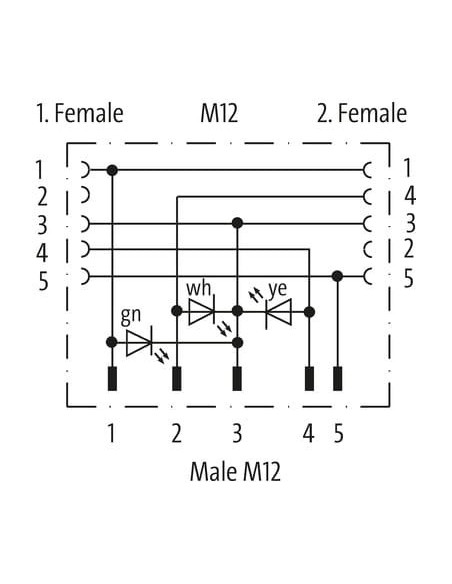

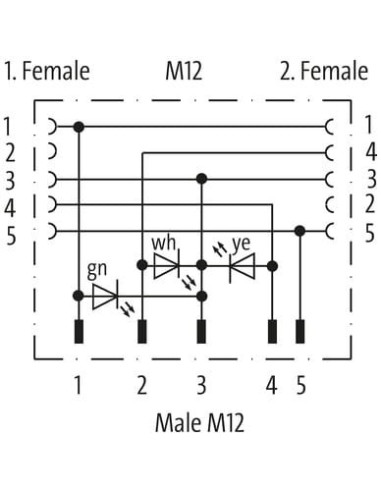

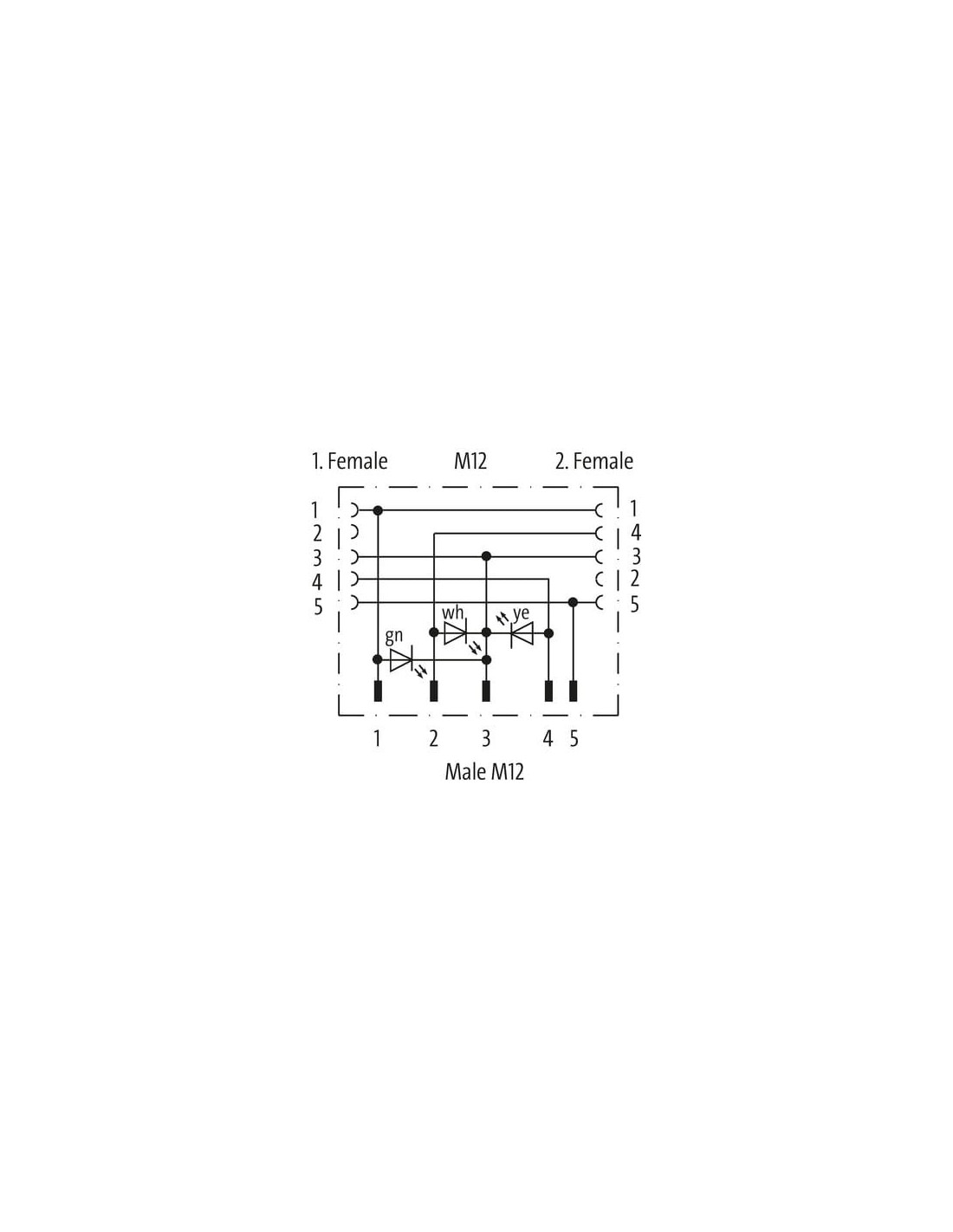

3× LED (PNP)
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

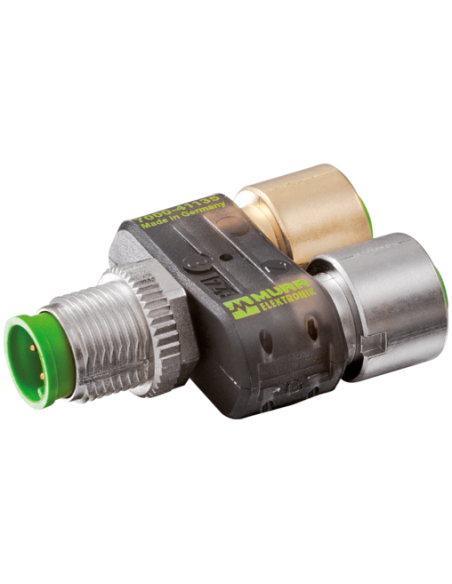

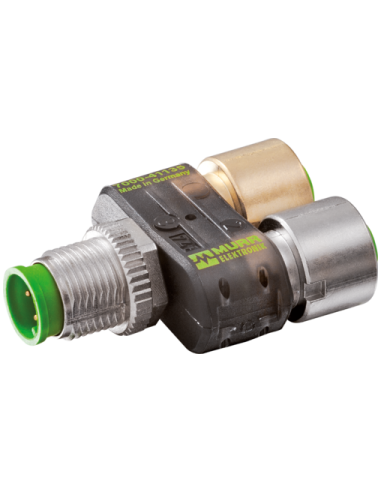

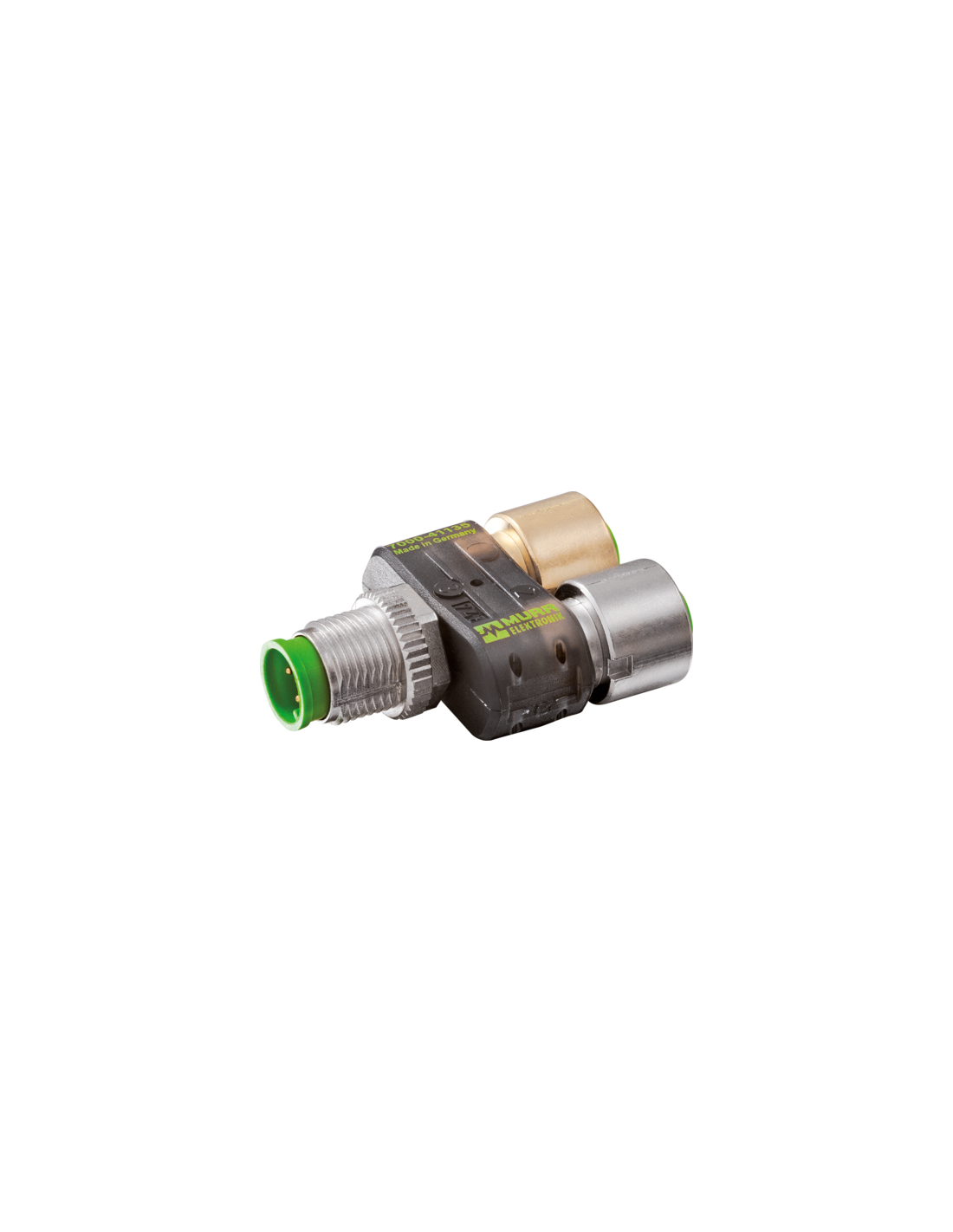

Trójnik LED M12 – Rozdzielacz sygnałów dla automatyki przemysłowej
Trójnik LED M12-2xM12 7000-41135-0000000 to funkcjonalny rozdzielacz sygnałów z podświetleniem LED, dedykowany do zastosowań przemysłowych, w których kluczowe są niezawodność, bezpieczeństwo i szybka diagnostyka połączeń. Urządzenie umożliwia rozdzielenie sygnału z jednego złącza M12 na dwa niezależne wyjścia, oferując elastyczność montażu oraz monitorowanie statusu pracy dzięki wbudowanym diodom LED PNP.
Budowa i zalety trójnika LED M12
Wysokiej jakości obudowa wykonana jest z tworzywa sztucznego odpornego na działanie chemikaliów i olejów. Kompaktowa konstrukcja typu Slim Line pozwala na instalację urządzenia nawet w miejscach o ograniczonej przestrzeni. Solidne śruby mocujące zapewniają pewne połączenie mechaniczne, a zastosowanie gwintów M12 x 1 jest zgodne ze standardami automatyki.
- Stopień ochrony IP67 – odporność na pył i wilgoć, do zastosowań w trudnych warunkach przemysłowych.
- Temperatura pracy od -25°C do 85°C – umożliwia pracę w szerokim zakresie środowisk.
- Podświetlenie LED (biały, zielony, żółty) – szybka wizualna diagnostyka połączeń oraz stanu pracy.
- Rozdzielcza funkcja (NO, PNP) – umożliwia łatwe podłączanie i sterowanie kilku urządzeń z jednego punktu.
- Zabezpieczenie przeciwwstrząsowe – pewne i bezpieczne mocowanie nawet przy drganiach.
Możliwości i typowe zastosowania w przemyśle
Trójniki M12 z LED znajdują szerokie zastosowanie w układach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych oraz instalacjach robotycznych. Umożliwiają:
- Łatwe rozgałęzienie sygnałów do czujników, siłowników, zaworów lub innych urządzeń fieldbus.
- Monitorowanie stanu połączenia bez konieczności użycia dodatkowych narzędzi diagnostycznych dzięki widocznym wskaźnikom LED.
- Optymalizację rozkładu przewodów – skrócenie czasu instalacji i minimalizacja ryzyka błędów połączeń.
- Bezpieczne połączenia w środowiskach wymagających wysokiej odporności mechanicznej i chemicznej.
Ergonomiczna instalacja i bezpieczeństwo
Rozdzielacz wyposażono w precyzyjne złącza M12 x 1 oraz śruby z momentem dokręcania 0,6 Nm, co zapewnia trwałość połączenia i ochronę przed zerwaniem przewodów. Konstrukcja spełnia normy DIN EN 61076-2-101 oraz zapewnia klasę izolacji I według IEC 60664-1. Zastosowane rozwiązania techniczne eliminują ryzyko przedostawania się zanieczyszczeń oraz gwarantują zachowanie parametrów ochrony także w połączeniach narażonych na drgania.
Wskazówka montażowa: W celu ochrony przewodów przed obciążeniami mechanicznymi zaleca się stosowanie odpowiednich środków odciążających, takich jak opaski kablowe.
Podsumowanie – uniwersalność i trwałość połączeń automatyki
Trójnik LED M12 to niezawodne rozwiązanie w aplikacjach wymagających wysokiej ochrony środowiskowej, szybkiej diagnostyki i wygodnego rozgałęzienia sygnałów. Zastosowanie tego typu złącznika usprawnia pracę serwisu technicznego oraz zapewnia stabilną komunikację urządzeń automatyki w różnorodnych warunkach przemysłowych.
