Trójnik
Męski prosty – żeński/męski prosty
Przewód przyłączeniowy 0.15 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |

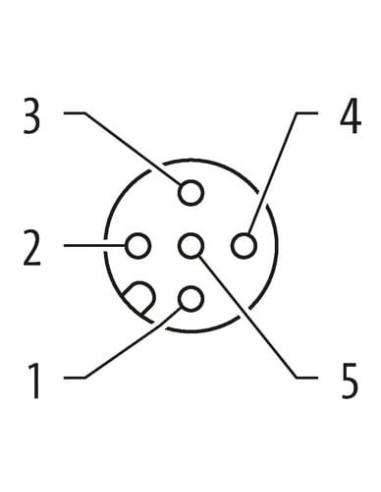

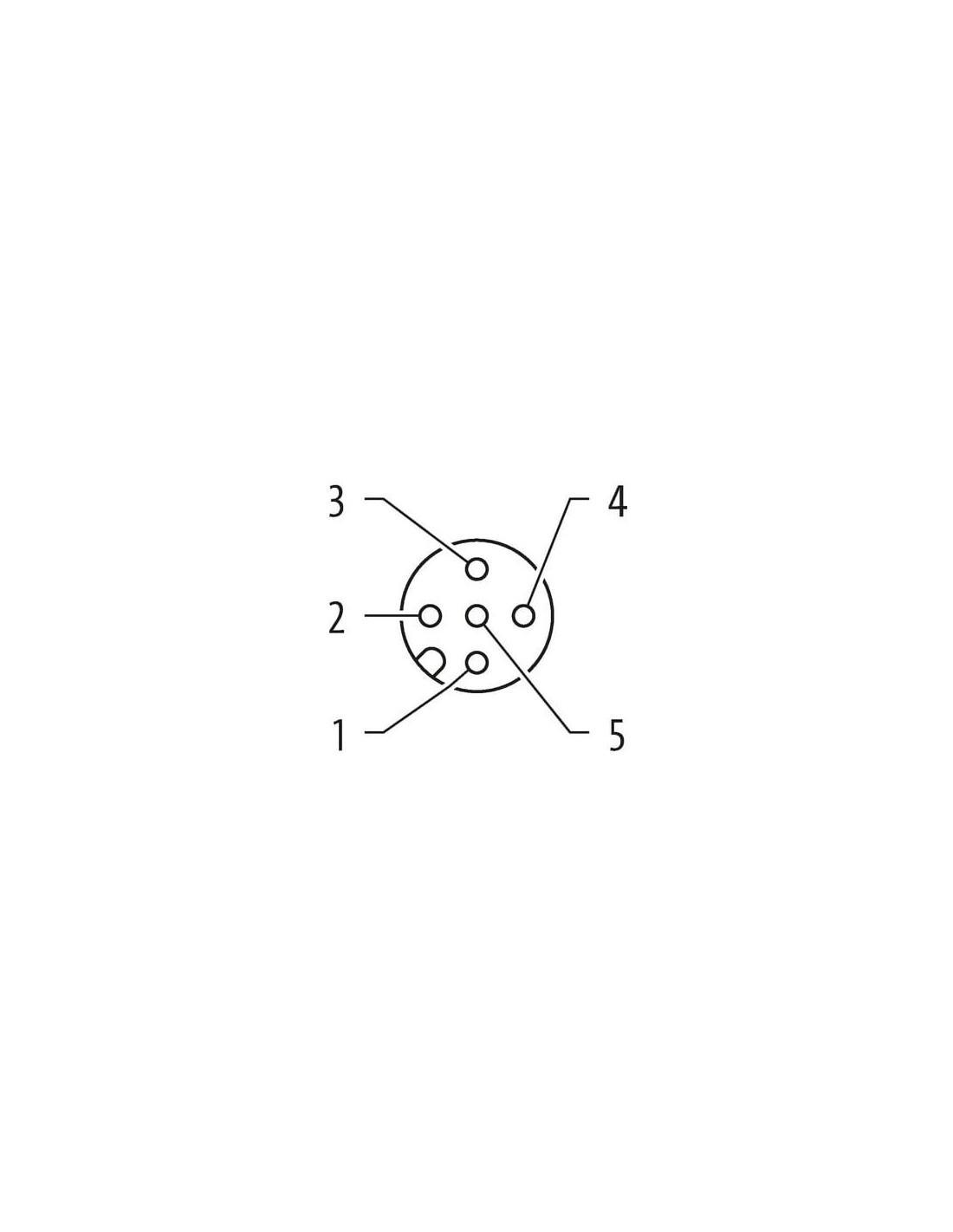

| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated, vermessingt |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

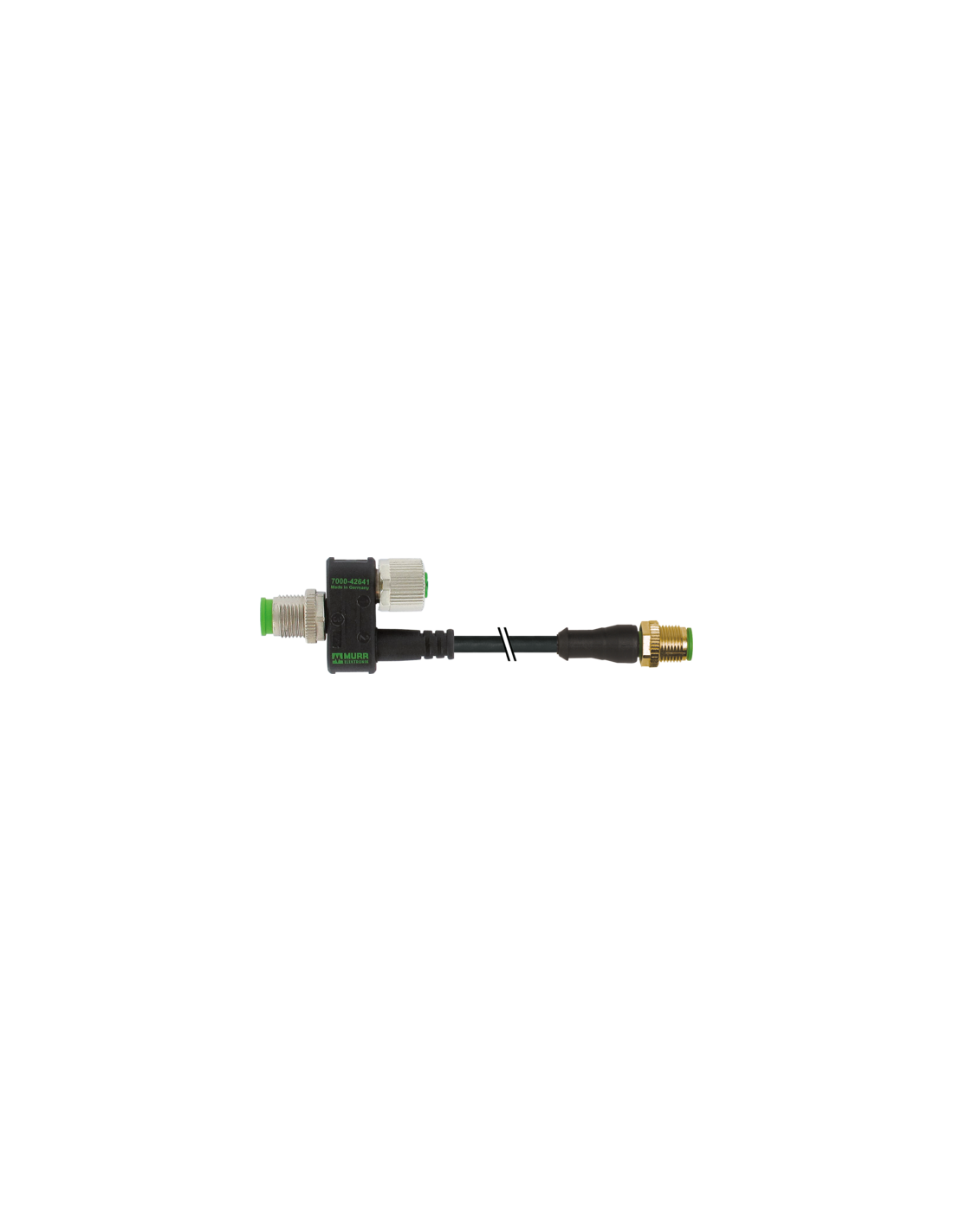

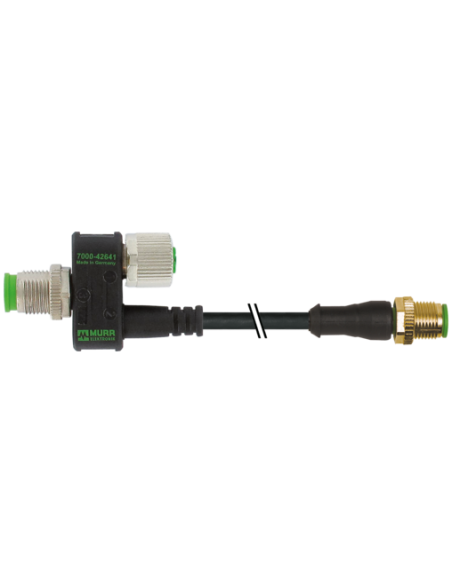

Złącze T M12 męskie/M12 męskie + kabel + M12 żeńskie A-cod 7000-42643-0000000 – funkcjonalny trójnik przemysłowy
Złącze T M12 7000-42643-0000000 to specjalistyczny trójnik dedykowany do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszynowych. Produkt wyróżnia się wysoką odpornością na czynniki chemiczne oraz oleje dzięki obudowie z wytrzymałego tworzywa sztucznego.
Budowa i dane techniczne złącza T M12

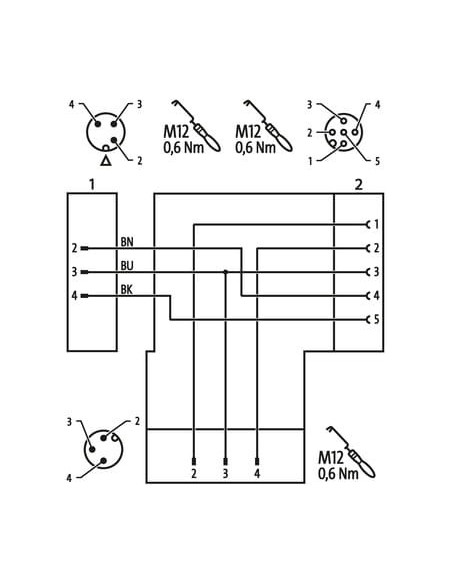

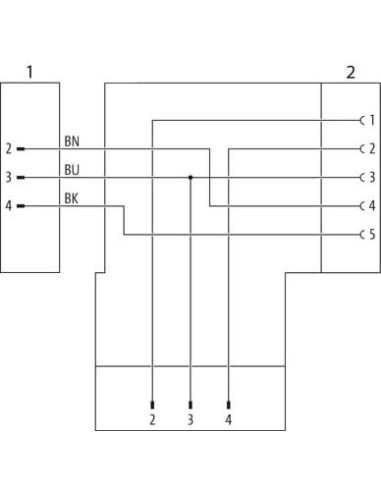

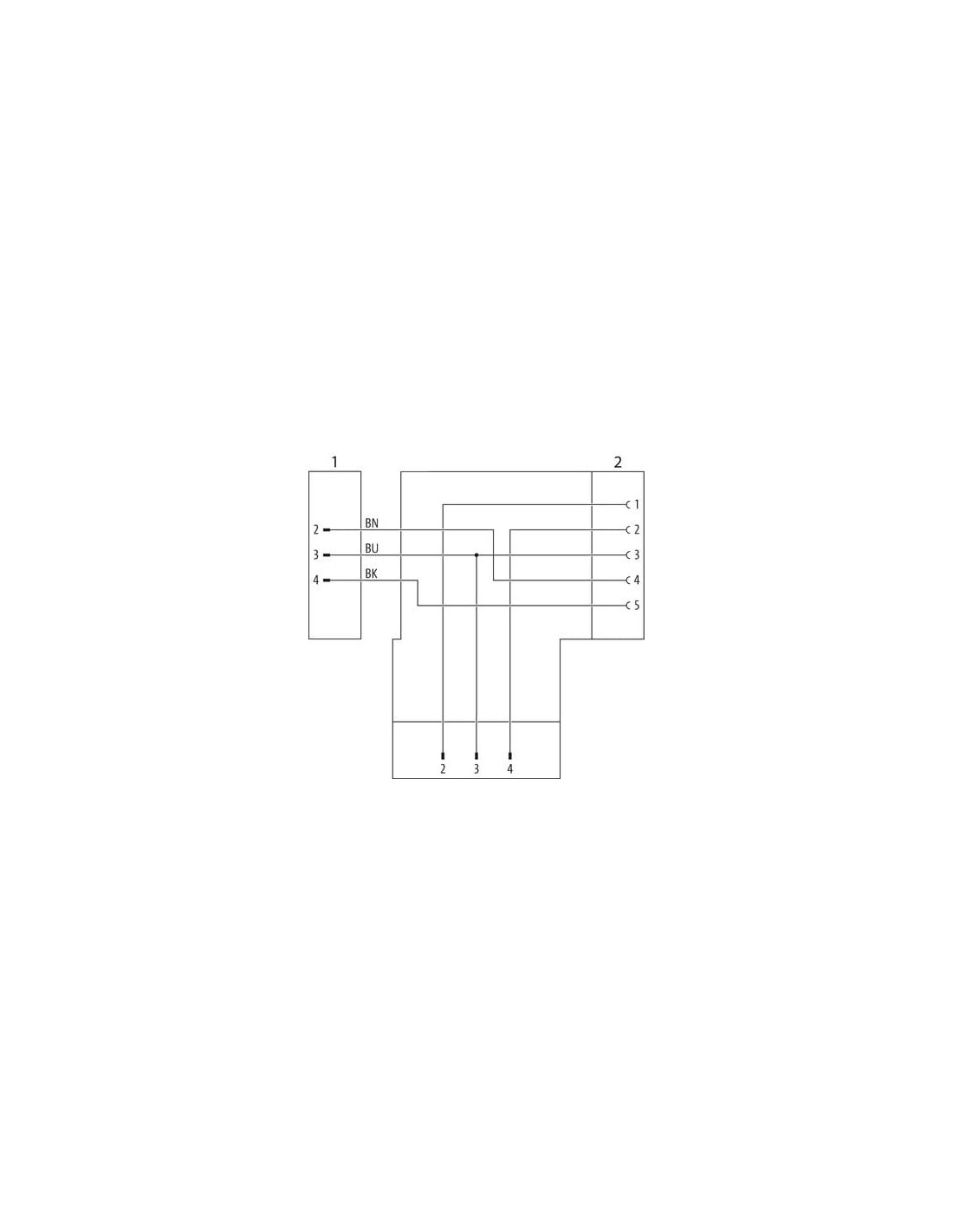

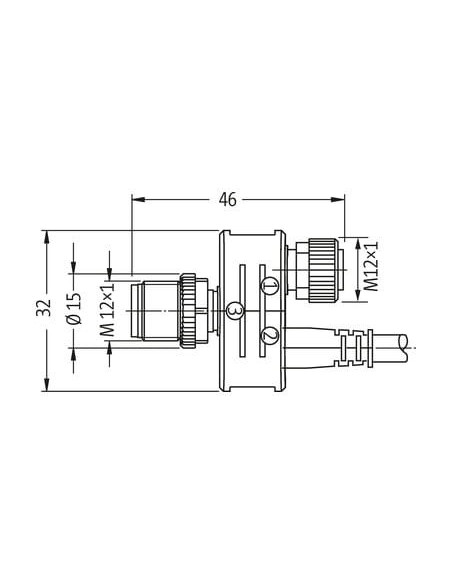

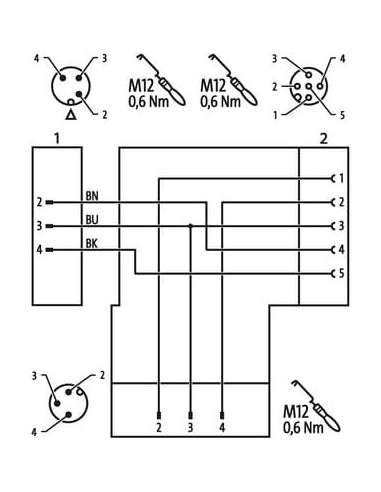

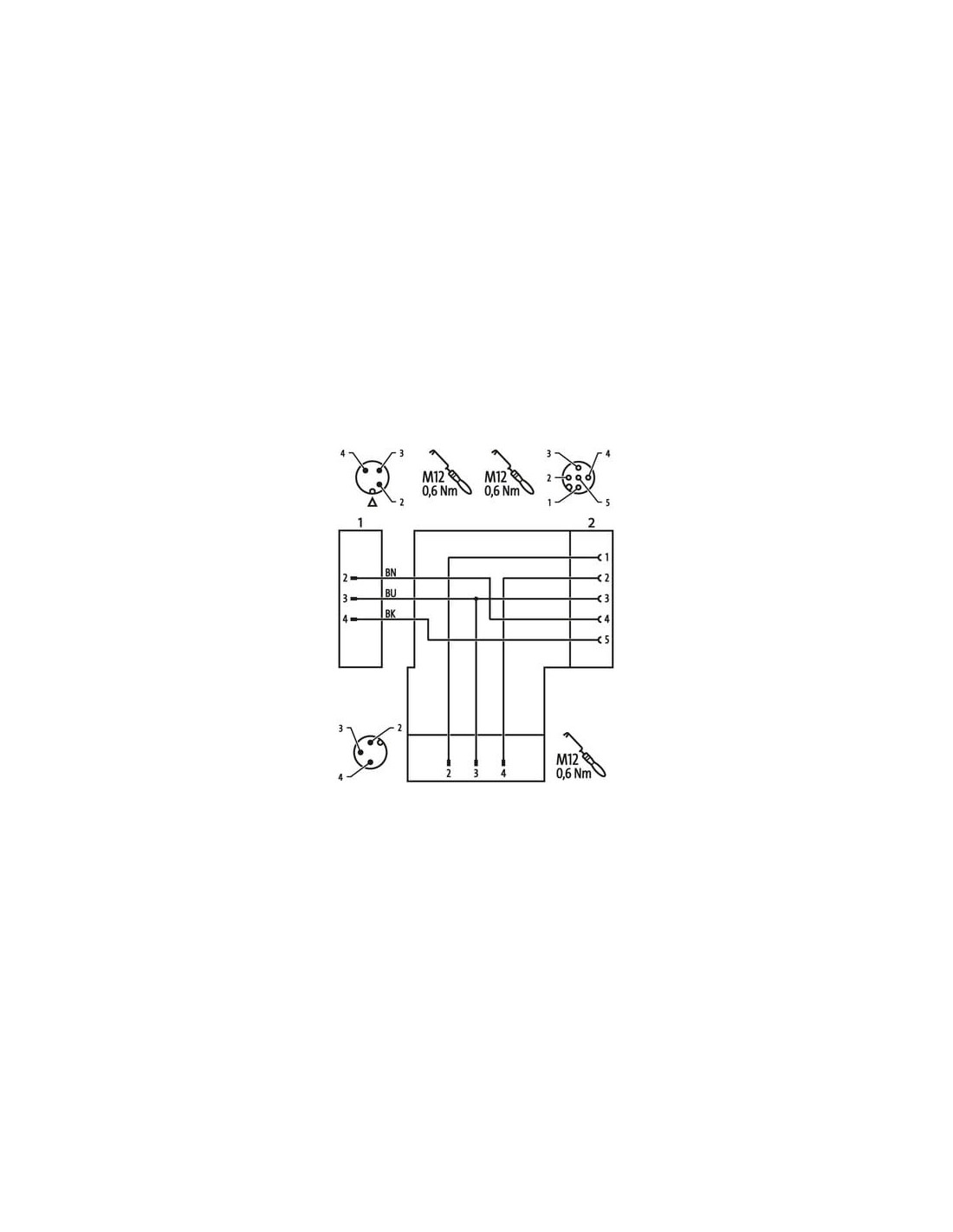

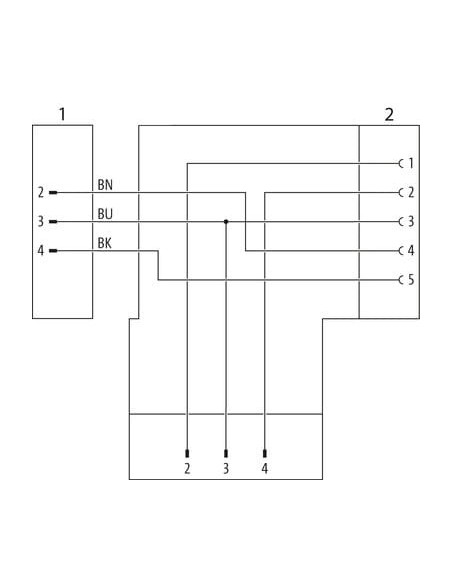

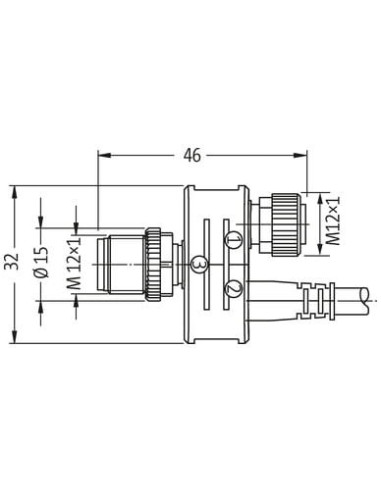

Złącze posiada dwa gwintowane wyjścia M12 męskie oraz jedno złącze M12 żeńskie typu A-cod, wyposażone w prosty przewód połączeniowy o długości 0,15 m. Konstrukcja umożliwia łatwy i szybki montaż przy wykorzystaniu standardowych narzędzi – rozwarcia klucza SW13, gwint M12 x 1.
- Stopień ochrony IP67 – odporność na pył i chwilowe zanurzenie w wodzie

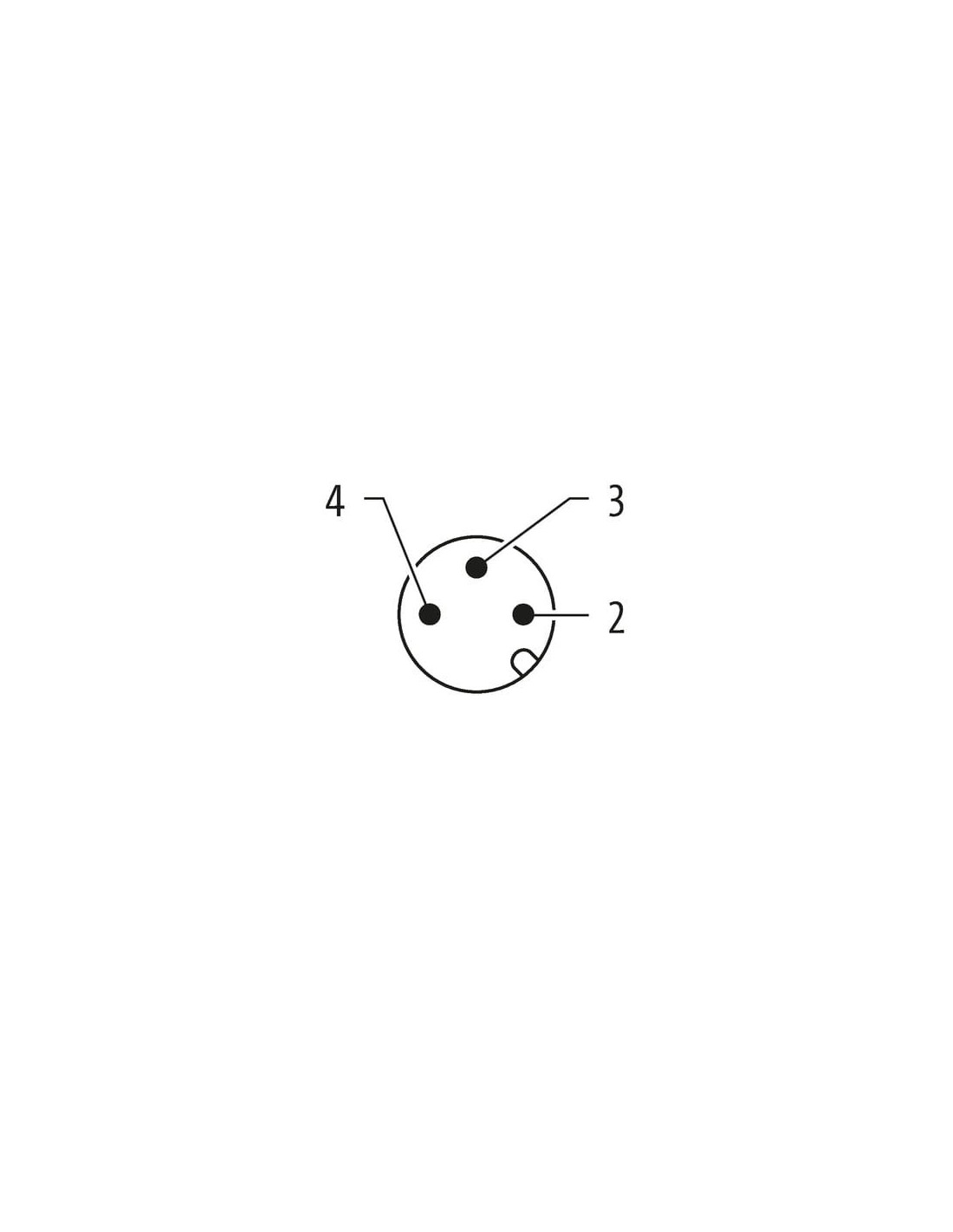

- Wyjścia męskie: 3 piny

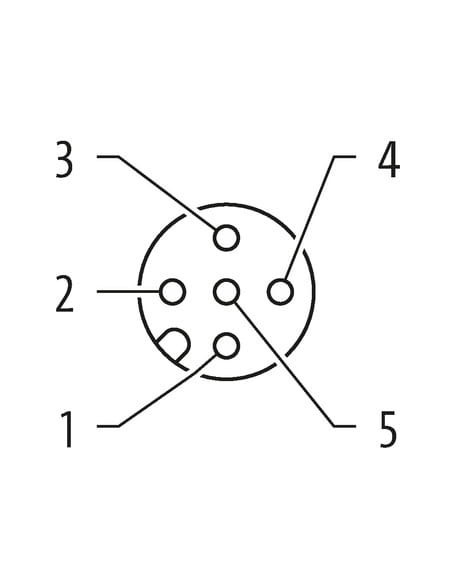

- Wyjście żeńskie: 5 pinów
- Przewód 0,15 m zapewniający elastyczność przy podłączaniu
- Powłoka złącza śrubowego: niklowana
- Maksymalne napięcie pracy: 30 V AC/DC, prąd maks.: 4 A na styk
- Odporność na temperatury: od -25°C do 80°C
Zalety stosowania złącza trójnikowego M12
Złącze T M12 umożliwia szybkie tworzenie rozgałęzień sygnałowych lub zasilających w instalacjach przemysłowych. Dzięki kodowaniu A oraz precyzyjnemu oznaczeniu pinów minimalizuje ryzyko błędnego połączenia, a wysoki stopień ochrony IP67 gwarantuje niezawodność także w trudnych warunkach środowiskowych, takich jak hale produkcyjne, magazyny czy linie montażowe.
- Łatwa integracja z systemami czujników oraz elementów wykonawczych
- Idealne rozwiązanie tam, gdzie niezawodność i trwałość połączeń są priorytetem
- Ograniczenie ryzyka uszkodzeń mechanicznych dzięki odporności chemicznej i na oleje
- Możliwość montażu zarówno na stałe, jak i w instalacjach wymagających częstych zmian konfiguracji
Typowe zastosowania złącza T M12
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, budowie maszyn, instalacjach logistycznych oraz wszędzie tam, gdzie kluczowe jest szybkie i pewne rozgałęzienie sygnałów lub zasilania. Złącze T M12 sprawdzi się zarówno w aplikacjach maszynowych, jak i w przyłączach urządzeń peryferyjnych wymagających wysokiej szczelności oraz niezawodności.
- Systemy czujników (np. czujniki ciśnienia, temperatury, pozycji)
- Sieci przemysłowe M12 w procesach automatyzacji
- Rozgałęzienia sygnałów i zasilania w liniach technologicznych
Uwagi: W przypadku kontaktu z agresywnymi mediami zaleca się weryfikację odporności materiałów na zastosowane substancje. Zaleca się stosowanie odpowiednich zabezpieczeń mechanicznych, np. opasek kablowych, aby przedłużyć trwałość instalacji.
