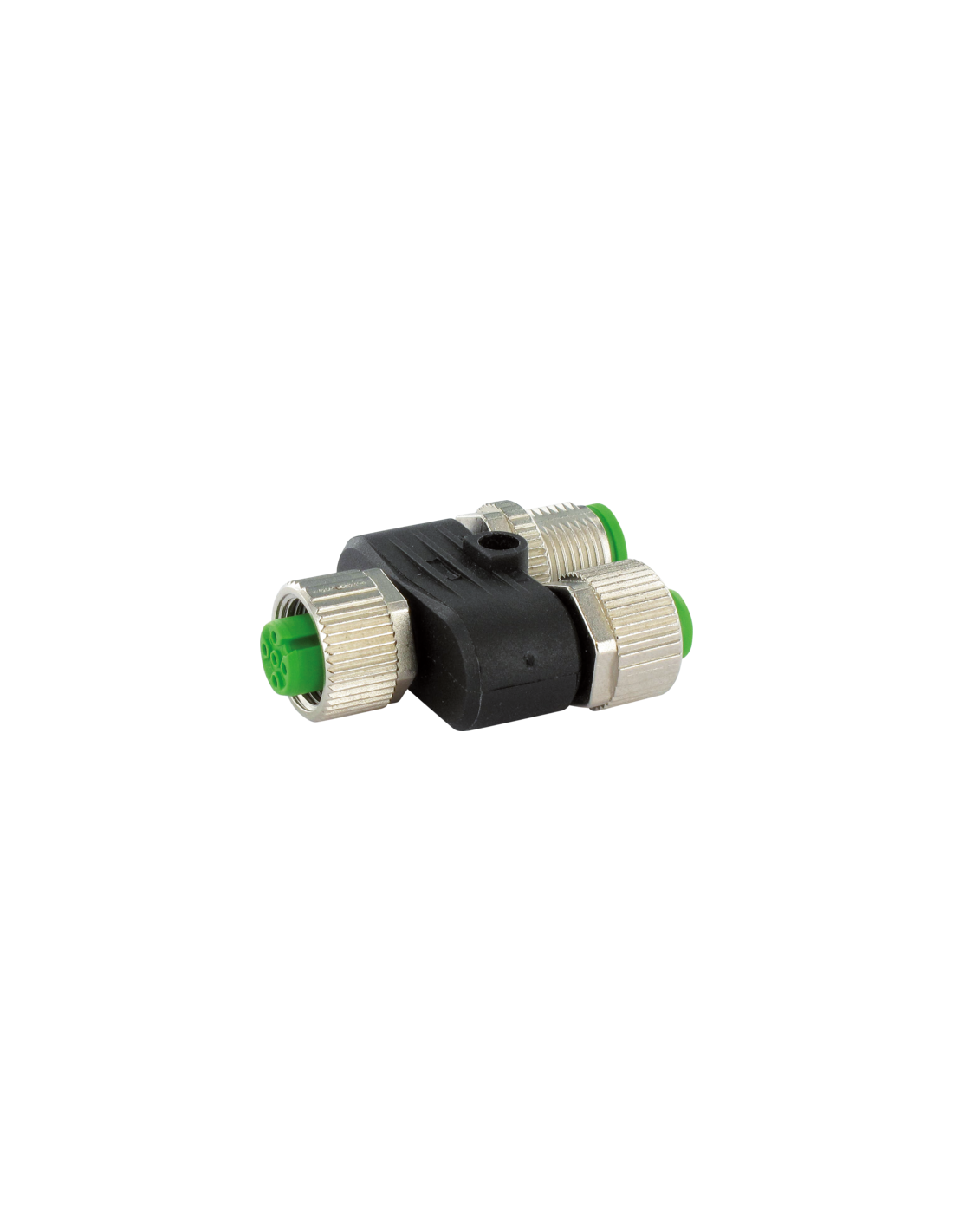

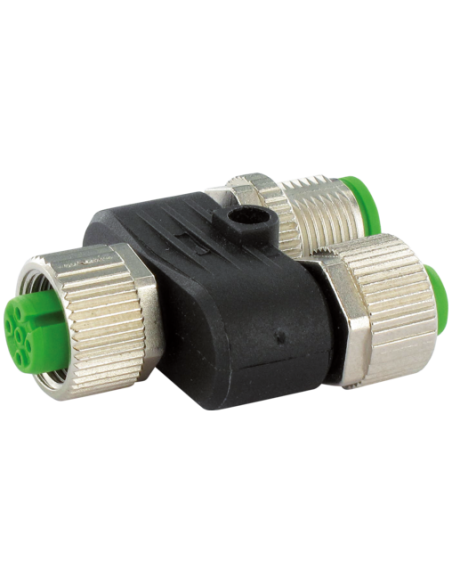

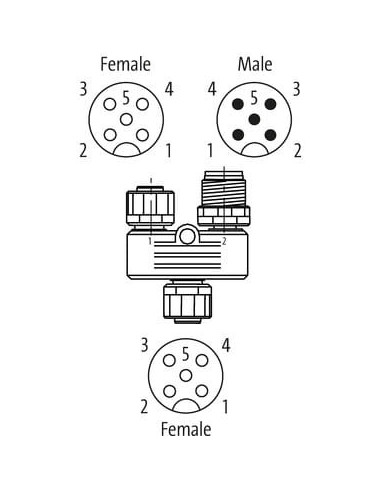

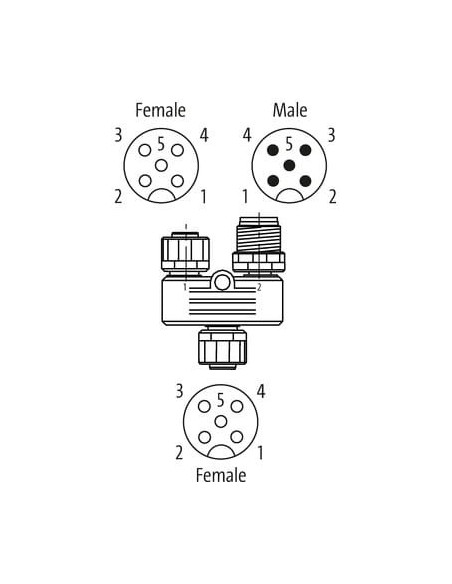

Trójnik
Żeński proste – żeński/męski prosty

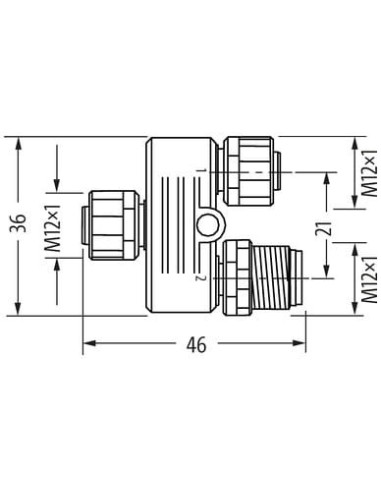

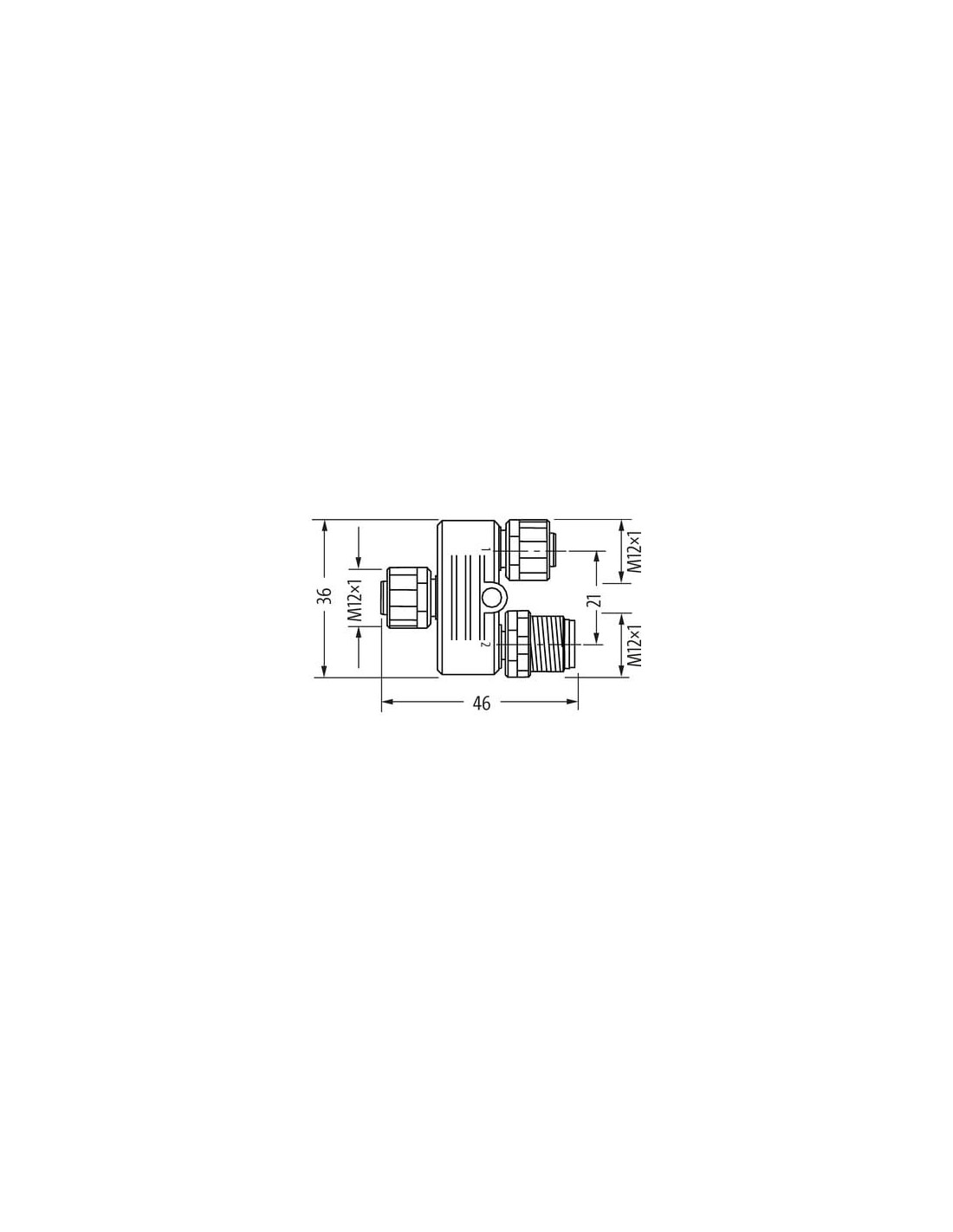

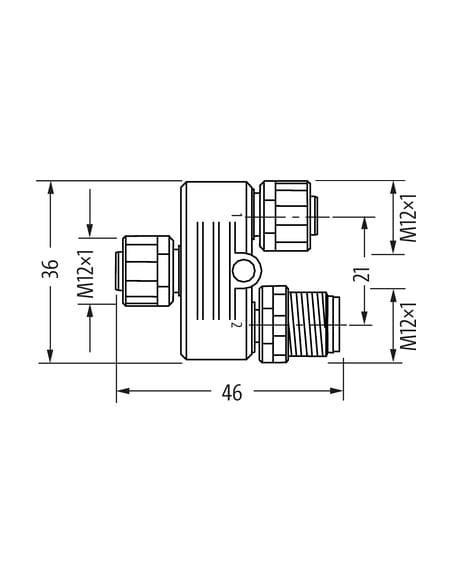

M12 – M12, 5-piny

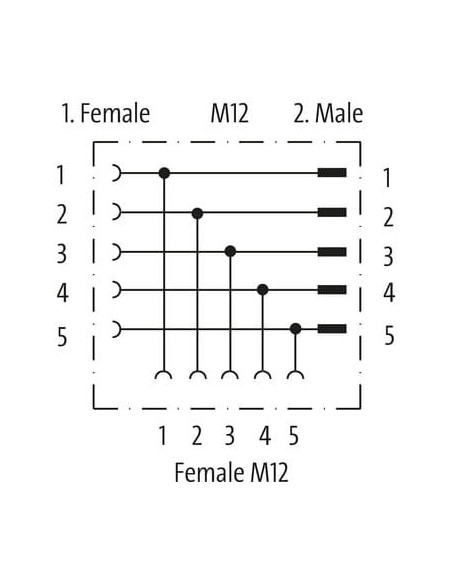

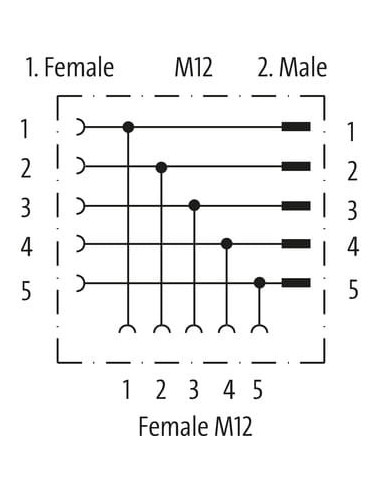

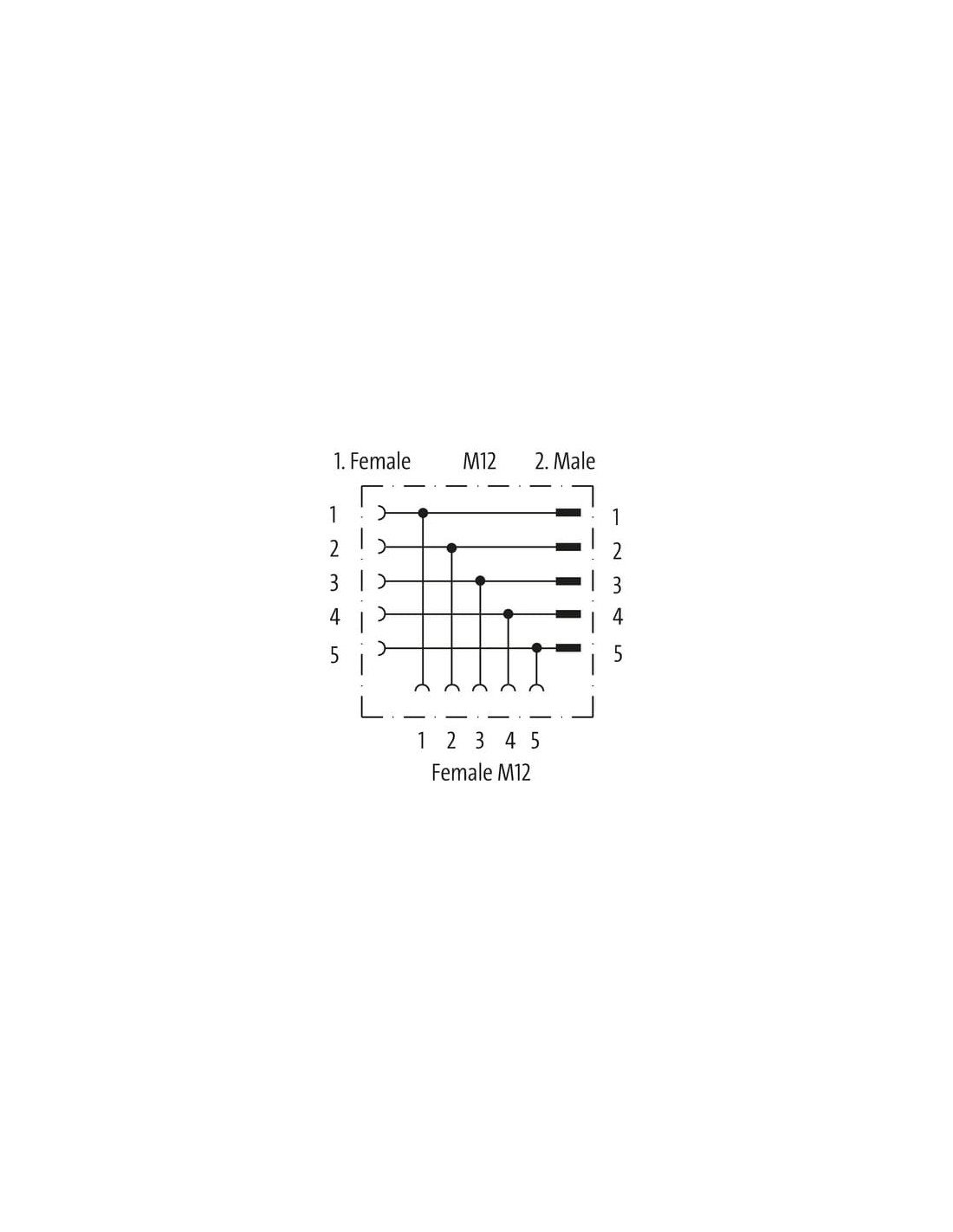

Połączenie równoległe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. |
24 V |
| Napięcie robocze DC maks. |
24 V |
| Prąd roboczy na styk maks. |
4 A |
Instalowanie | Podłączanie
| Moment obrotowy |
0,6 Nm |
| Gwint montażowy |
M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) |
IP67 |
| Stopień ochrony, warunek dodatkowy |
włożone, przykręcone |
| Znamionowy pik napięciowy |
1,5 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady |
Nickeled |
| Blokada materiału |
Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu |
włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-25 °C |
| Temperatura robocza maks. |
85 °C |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
