Trójnik
Męski prosty – gniazda proste

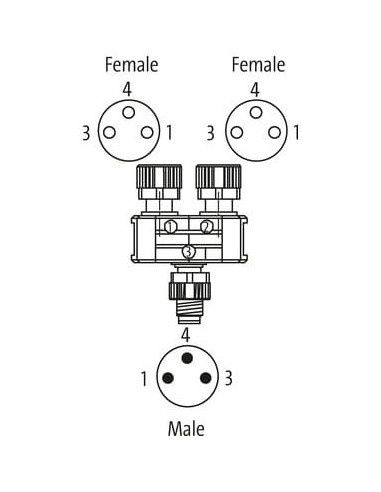

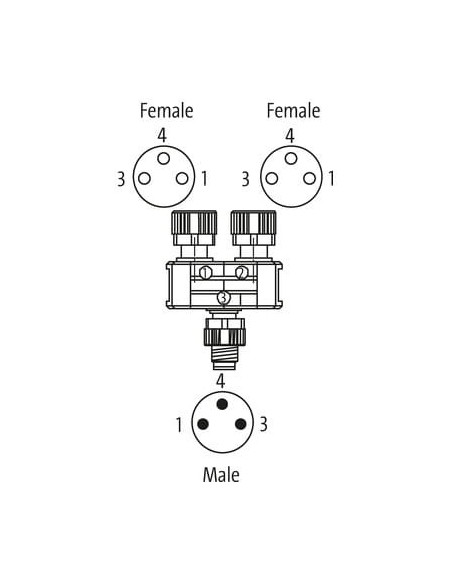

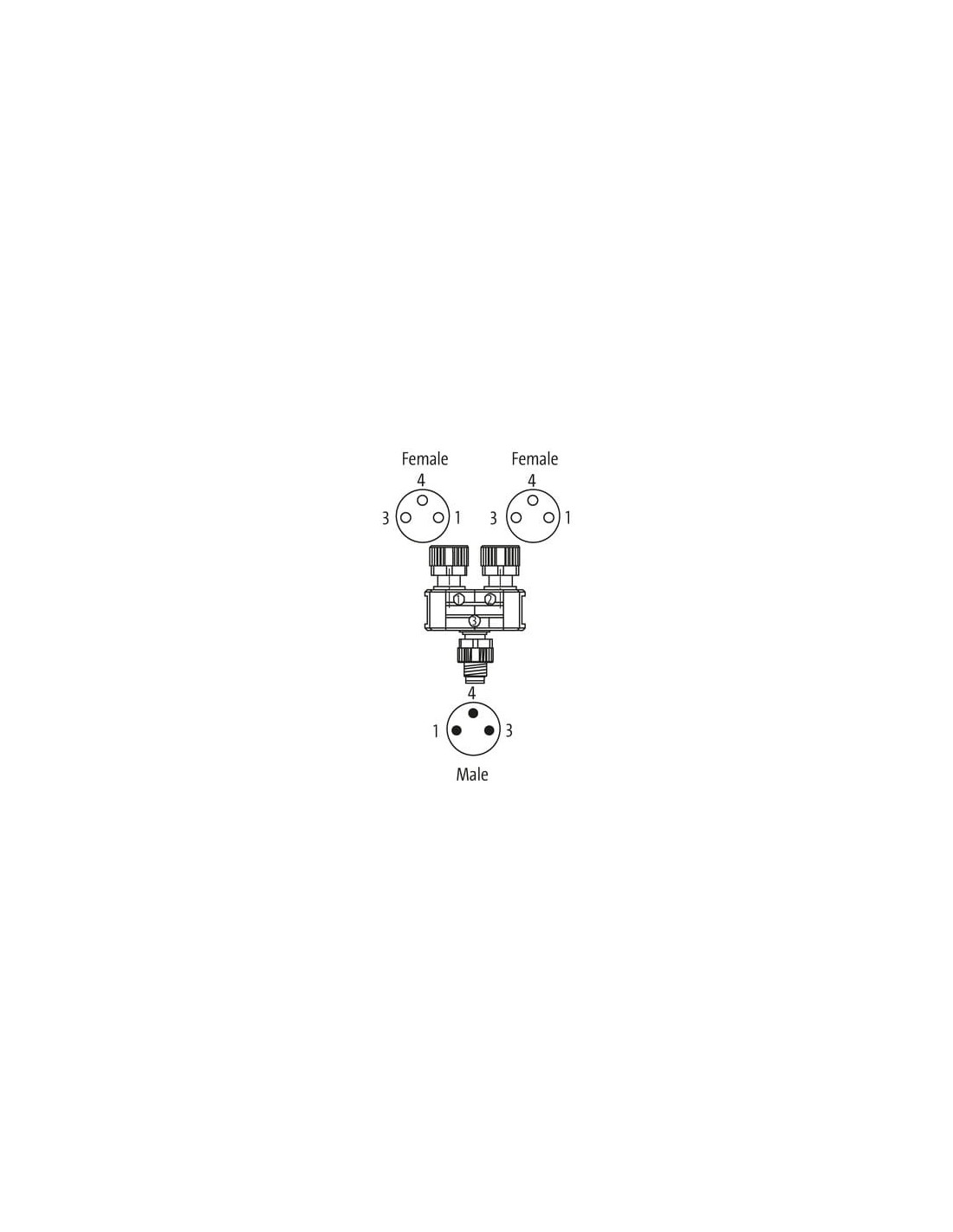

M8 – M8, 3-piny

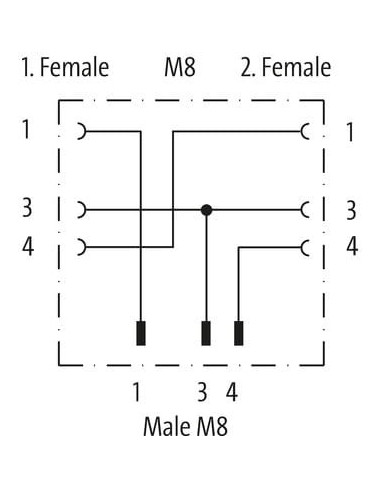

Połączenie szeregowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |

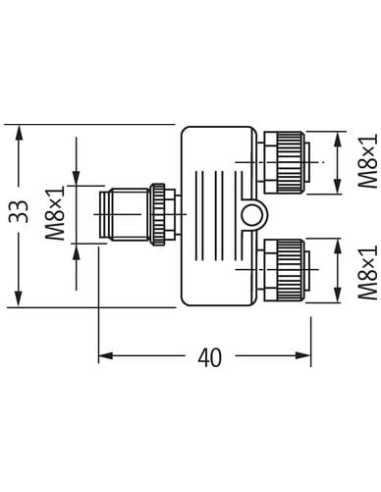

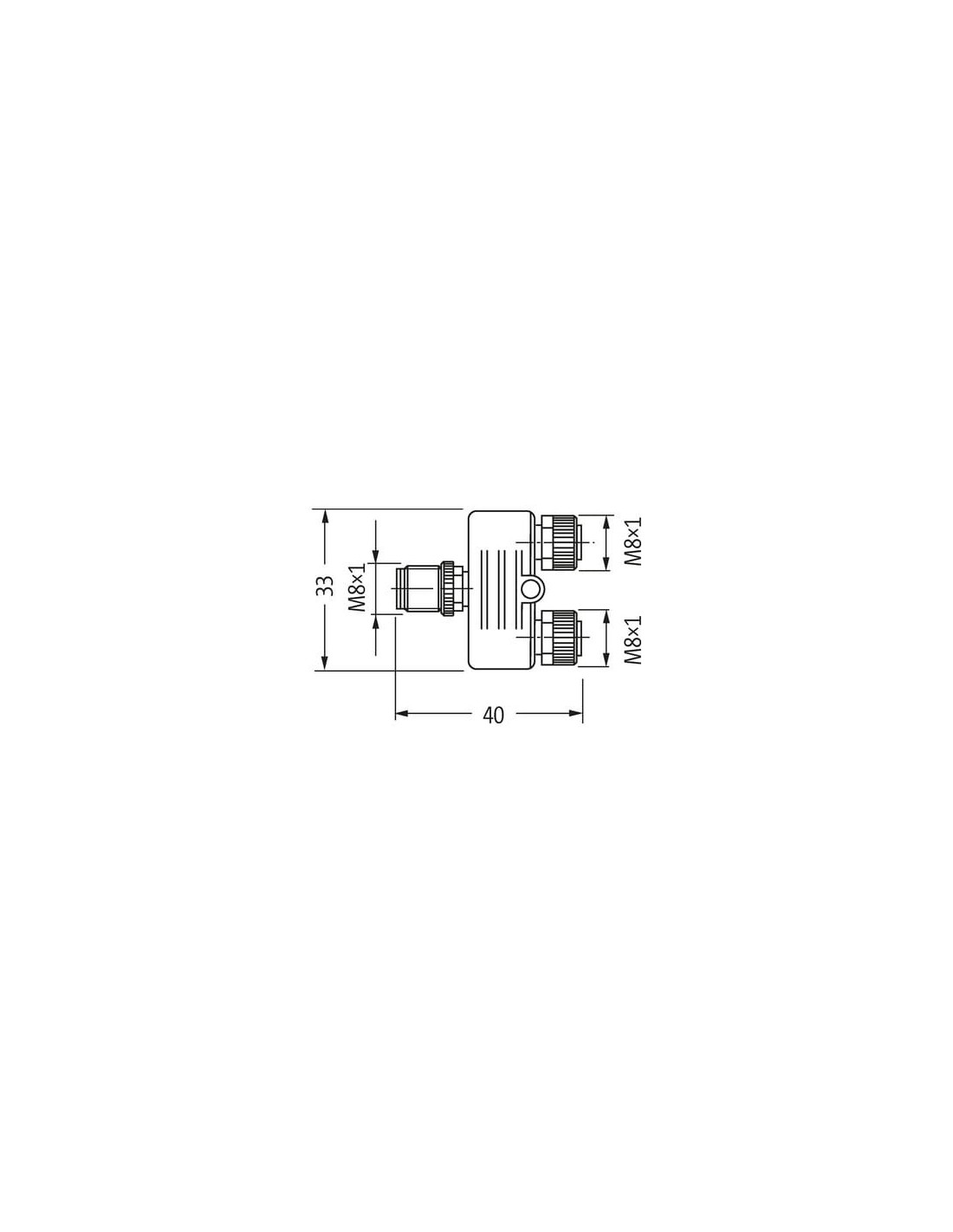

| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 1,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

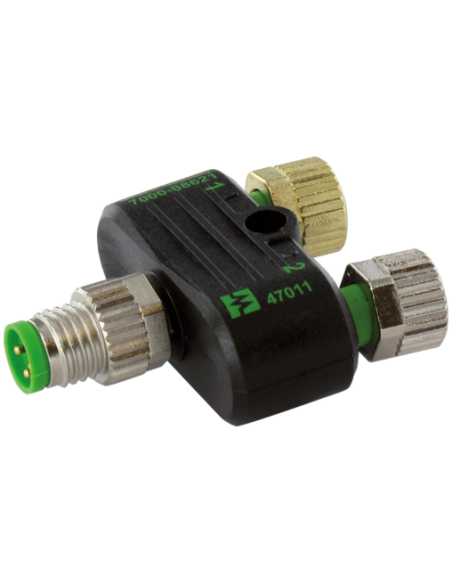

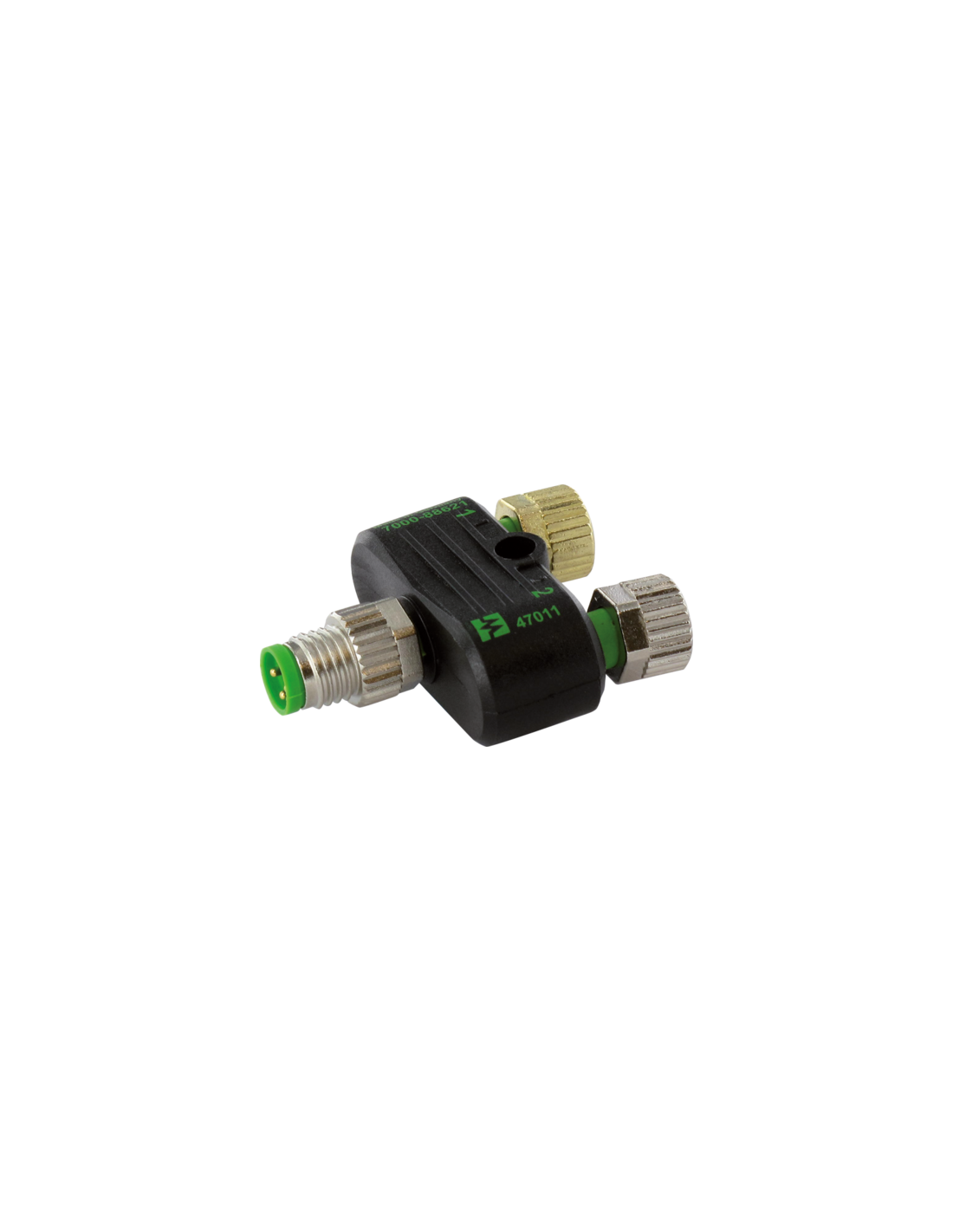

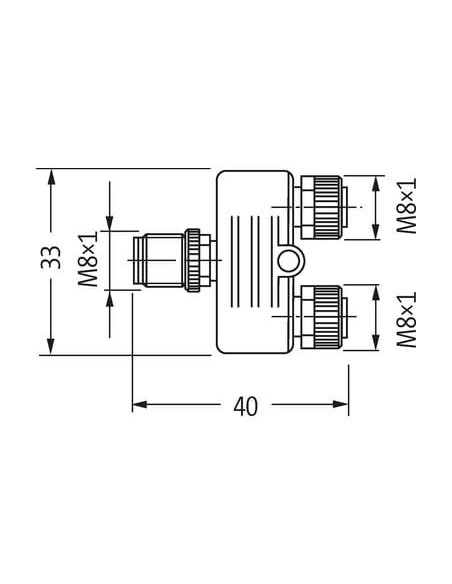

Trójnik M8 męski 3-polowy – 2xM8 żeński, 3-polowy | Kod: 7000-88621-0000000
Trójnik M8 męski 3-polowy to praktyczny element stosowany w automatyce przemysłowej do rozdzielania sygnałów oraz zasilania elektrycznego. Posiada jedno gniazdo proste męskie oraz dwa gniazda żeńskie, wszystkie w standardzie M8 i z 3 pinami. Dzięki temu zapewnia efektywne, szeregowe połączenie przewodów, umożliwiając szybkie i bezpieczne rozszerzenie instalacji.
M8 trójnik 3-polowy – zastosowanie i możliwości
Trójniki M8 znajdują szerokie zastosowanie w instalacjach przemysłowych, takich jak czujniki, elementy wykonawcze i systemy sterowania maszyn. Pozwalają na:
- Łatwe rozgałęzianie przewodów sygnałowych i zasilających w ograniczonej przestrzeni
- Bezpieczne i szybkie łączenie urządzeń zasilających oraz sygnalizacyjnych
- Ochronę przed wpływem pyłu i wilgoci dzięki obudowie o stopniu ochrony IP67
- Stabilność połączeń w wymagającym środowisku przemysłowym (odporność chemiczna i na oleje, dodatkowe zabezpieczenie przeciwwstrząsowe)
Charakterystyka i konstrukcja trójnika M8 - 3 piny
Obudowa trójnika została wykonana z trwałego tworzywa sztucznego o wysokiej odporności na działanie czynników chemicznych i olejów, co umożliwia zastosowanie w trudnych warunkach przemysłowych. Konstrukcja typu “włożone, przykręcone” oraz zastosowanie standardowego gwintu M8 x 1 zapewniają pewność i prostotę montażu.
Stopień ochrony IP67 oraz zabezpieczenia przeciwwstrząsowe dodatkowo zwiększają niezawodność elementu. Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C pozwala na użytkowanie zarówno w chłodniach, jak i w gorących halach produkcyjnych.
Typowe zastosowania trójnika M8 w automatyce
Akcesorium dedykowane do instalacji:
- Sensorycznych (czujniki zbliżeniowe, czujniki indukcyjne)
- Systemów sygnalizacyjnych i bezpieczeństwa maszyn
- W rozdzielniach maszynowych, panelach sterujących oraz układach rozdzielczych
- Do tworzenia rozgałęzień w wiązkach przewodów
Zalety i przewagi trójnika M8 męski-żeński
Najważniejsze atuty:

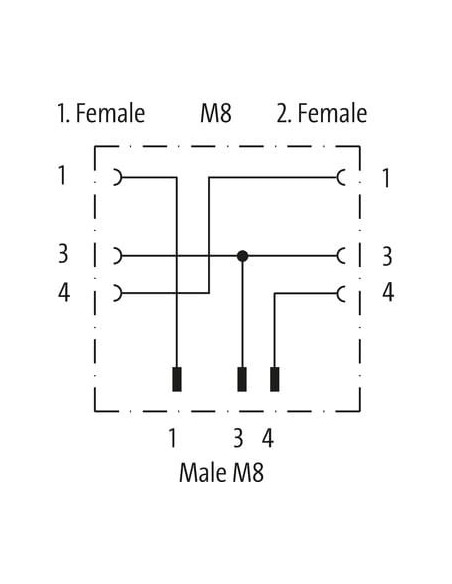

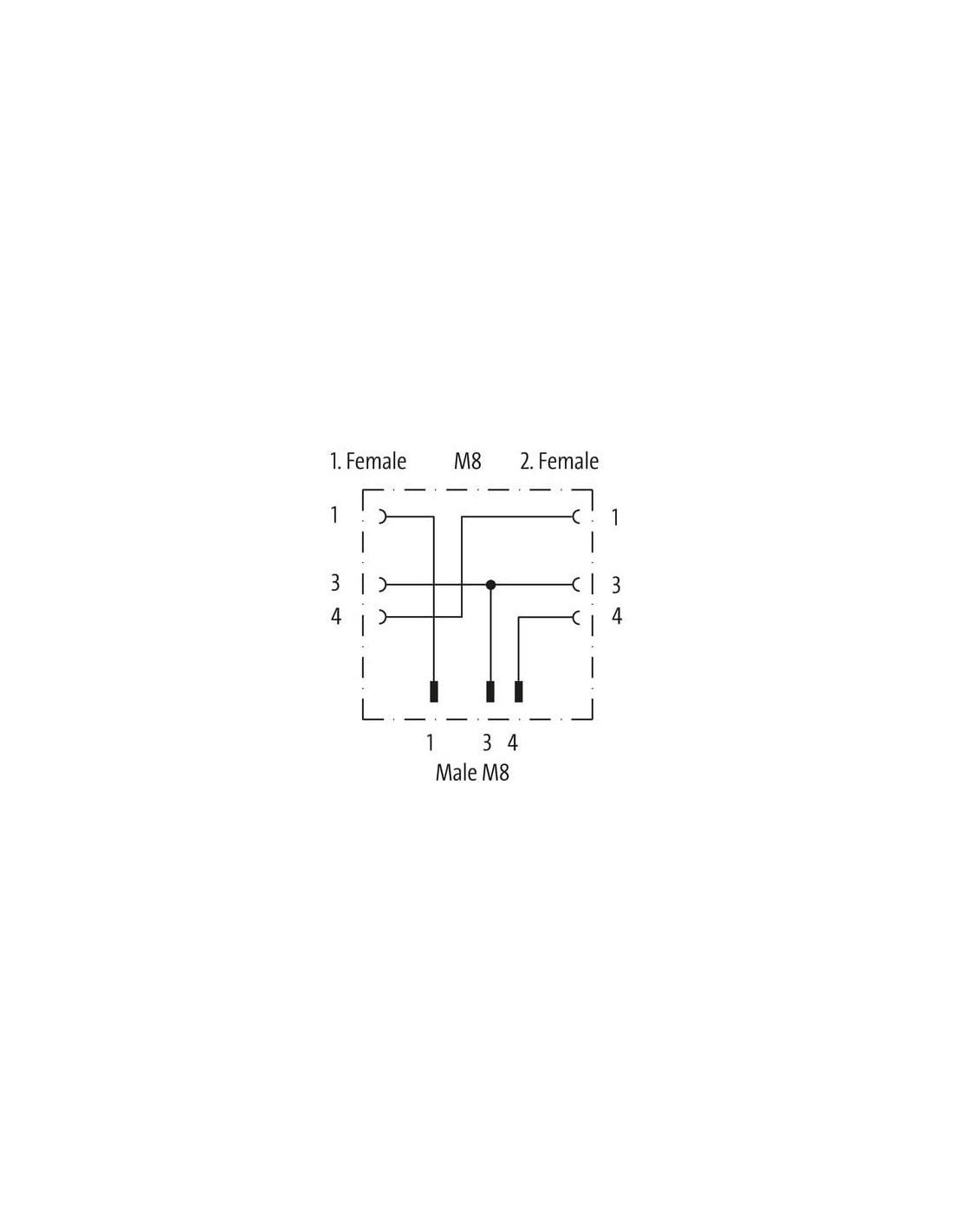

- Prosty schemat połączeń – gwarantuje bezproblemową integrację z instalacją elektryczną
- Wysoka trwałość i niezawodność – nawet w środowiskach agresywnych
- Szybki montaż – oszczędność czasu i minimalizacja ryzyka błędów
- Maksymalny prąd roboczy do 4A – szerokie zastosowanie przy zasilaniu i transmisji sygnałów
Trójnik M8 męski 3-polowy stanowi doskonały wybór wszędzie tam, gdzie priorytetem jest niezawodność połączeń, ochrona przed czynnikami zewnętrznymi oraz szybka rozbudowa istniejących instalacji.
