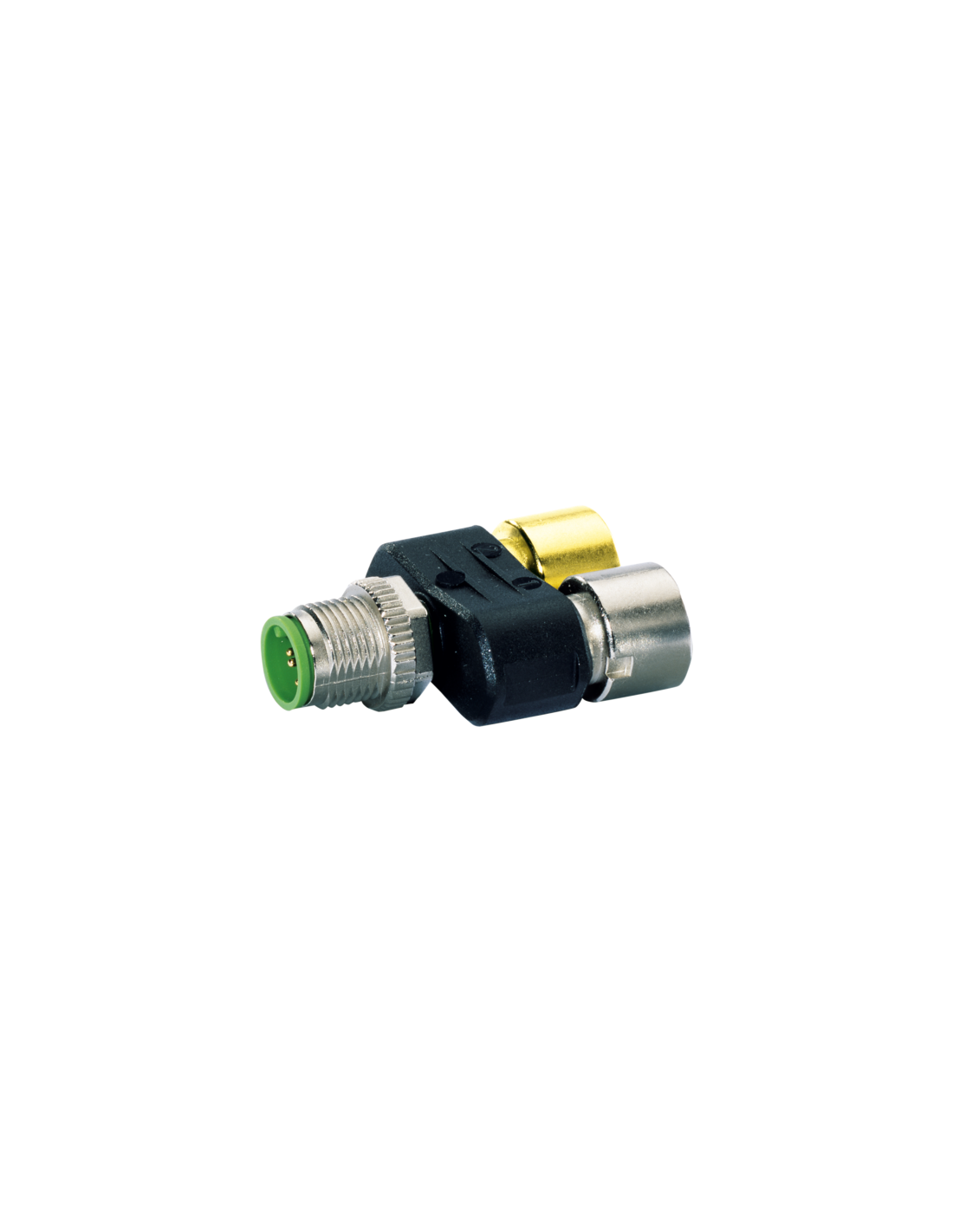

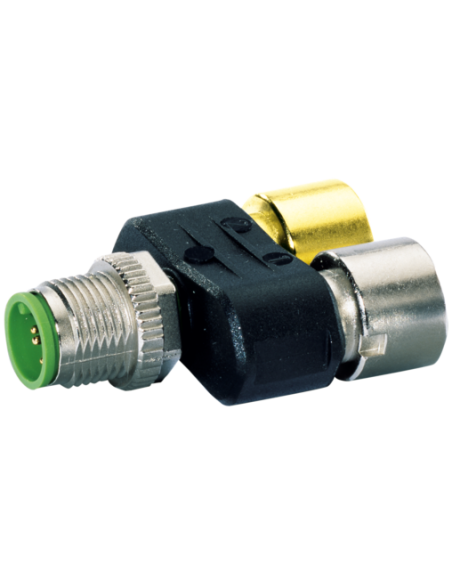

Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M12, 5-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 SlimLine 5-polowy – Rozgałęźnik Instalacyjny Przemysłowy
Trójnik SlimLine M12-męski, 5-polowy - 2xM12 żeński, 5-polowy o kodzie 7000-41191-0000000 to wysokiej jakości rozgałęźnik przeznaczony do specjalistycznych zastosowań w automatyce przemysłowej oraz instalacjach wymagających solidnych i niezawodnych połączeń elektrycznych.
Zastosowanie trójnika M12 w środowisku przemysłowym
Trójniki M12 umożliwiają szybkie i wygodne rozdzielanie sygnałów oraz zasilania pomiędzy różnymi urządzeniami, czujnikami czy elementami wykonawczymi w układach automatyki. Pozwalają na oszczędność miejsca i upraszczają prowadzenie instalacji w trudno dostępnych lub ciasnych przestrzeniach.
- Automatyka przemysłowa – łączenie sensorów, siłowników, elementów wykonawczych
- Maszyny produkcyjne – rozdzielanie zasilania i sygnału w linii produkcyjnej
- Systemy robotyczne – integracja okablowania w robotach i manipulatorach
- Aplikacje w przemyśle spożywczym, chemicznym oraz motoryzacyjnym
Najważniejsze zalety i funkcjonalności
Trójnik przemysłowy M12 SlimLine zaprojektowano z myślą o minimalizacji zajmowanego miejsca i maksymalnej funkcjonalności. Dzięki zastosowaniu trwałych materiałów obudowy zapewnia odporność chemiczną i na oleje, a stopień ochrony IP67 umożliwia pracę nawet w trudnych warunkach środowiskowych.
- Trwała konstrukcja – wytrzymała obudowa z tworzywa sztucznego
- Wysoka klasa szczelności – szczelność IP67 gwarantuje odporność na pył i wodę
- Uniwersalne zastosowanie – standard M12, kodowanie A, 5 pinów
- Bezpieczna praca – zgodność z normą DIN EN 61076-2-101
- Bardzo dobre parametry elektryczne – do 60 V/4 A na styk

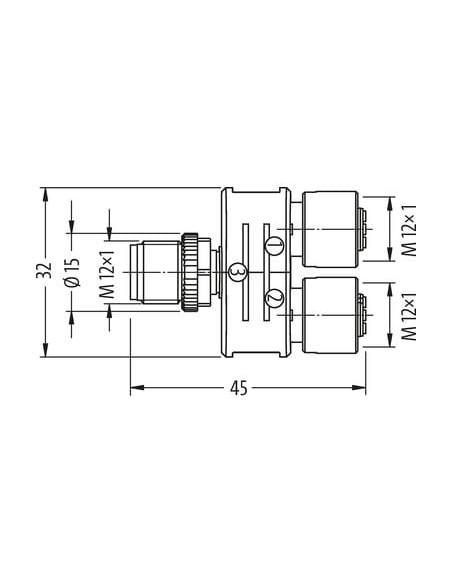

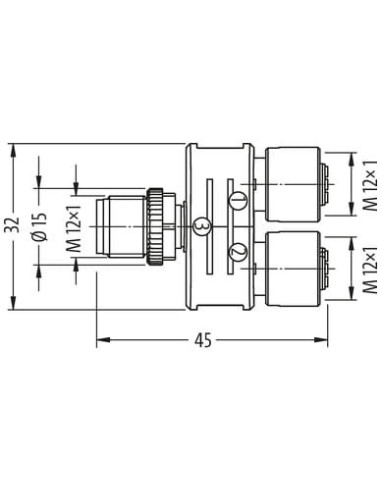

- Kompaktowy rozmiar – długość zaledwie 45 mm
- Szybki i pewny montaż – montaż przykręcany, gwint M12 x 1
- Brak elementów świecących – uproszczona diagnostyka

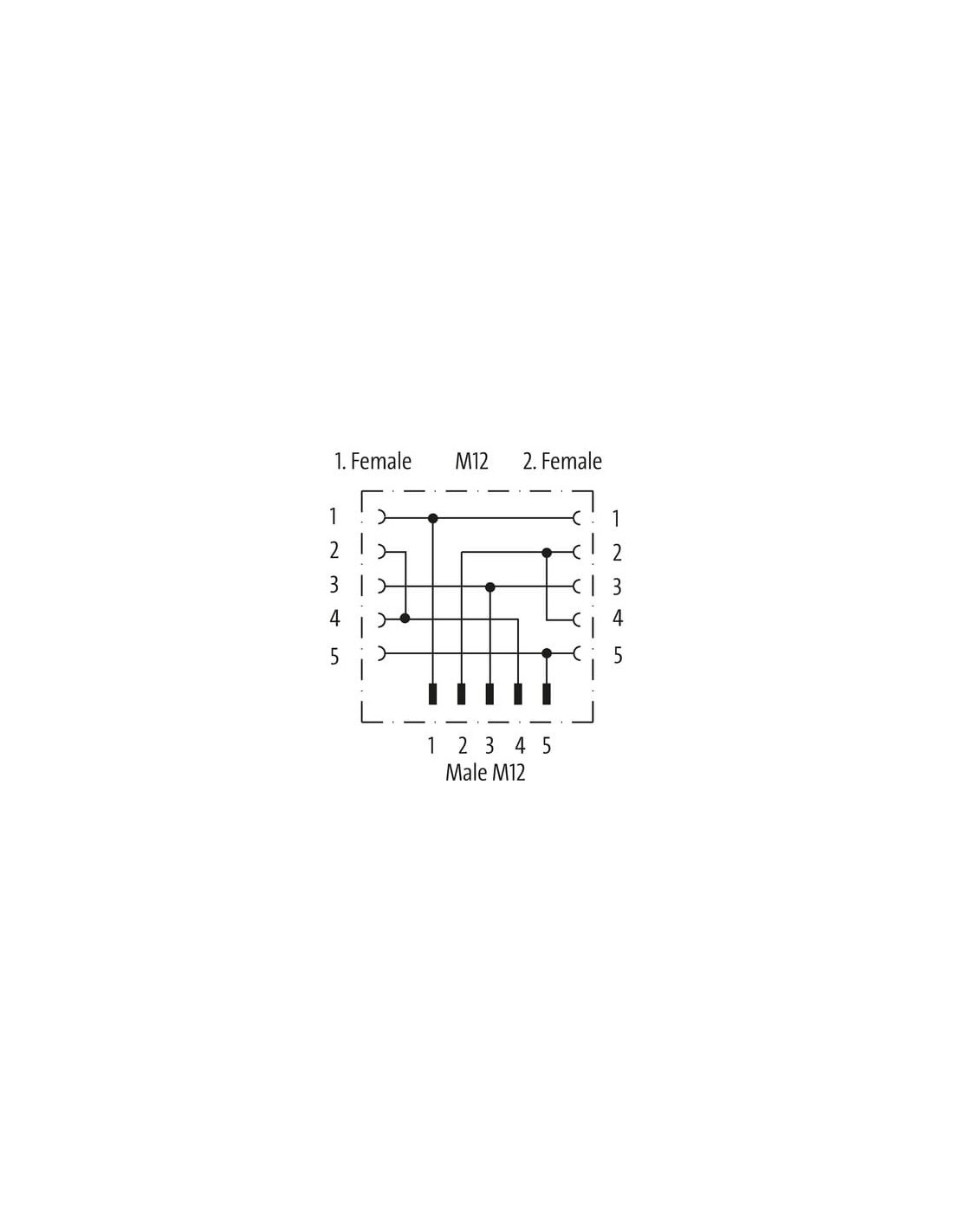

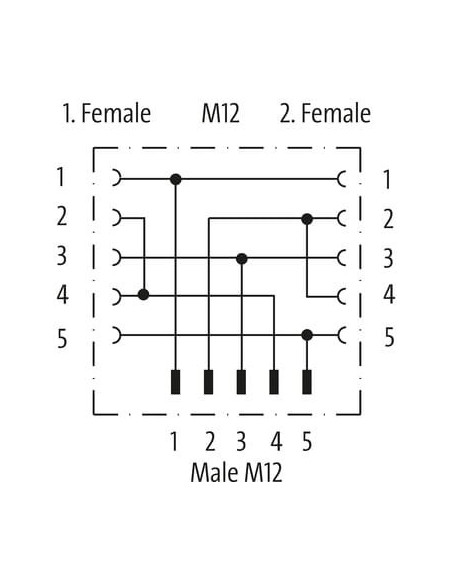

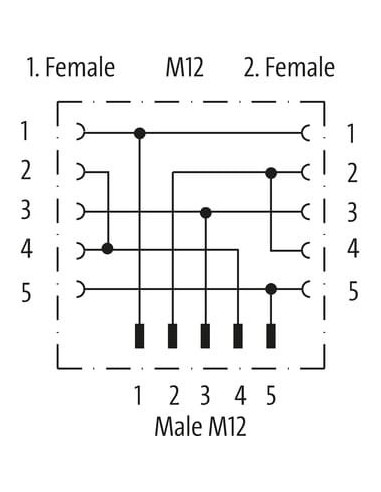

Budowa i schemat połączeń trójnika M12 SlimLine

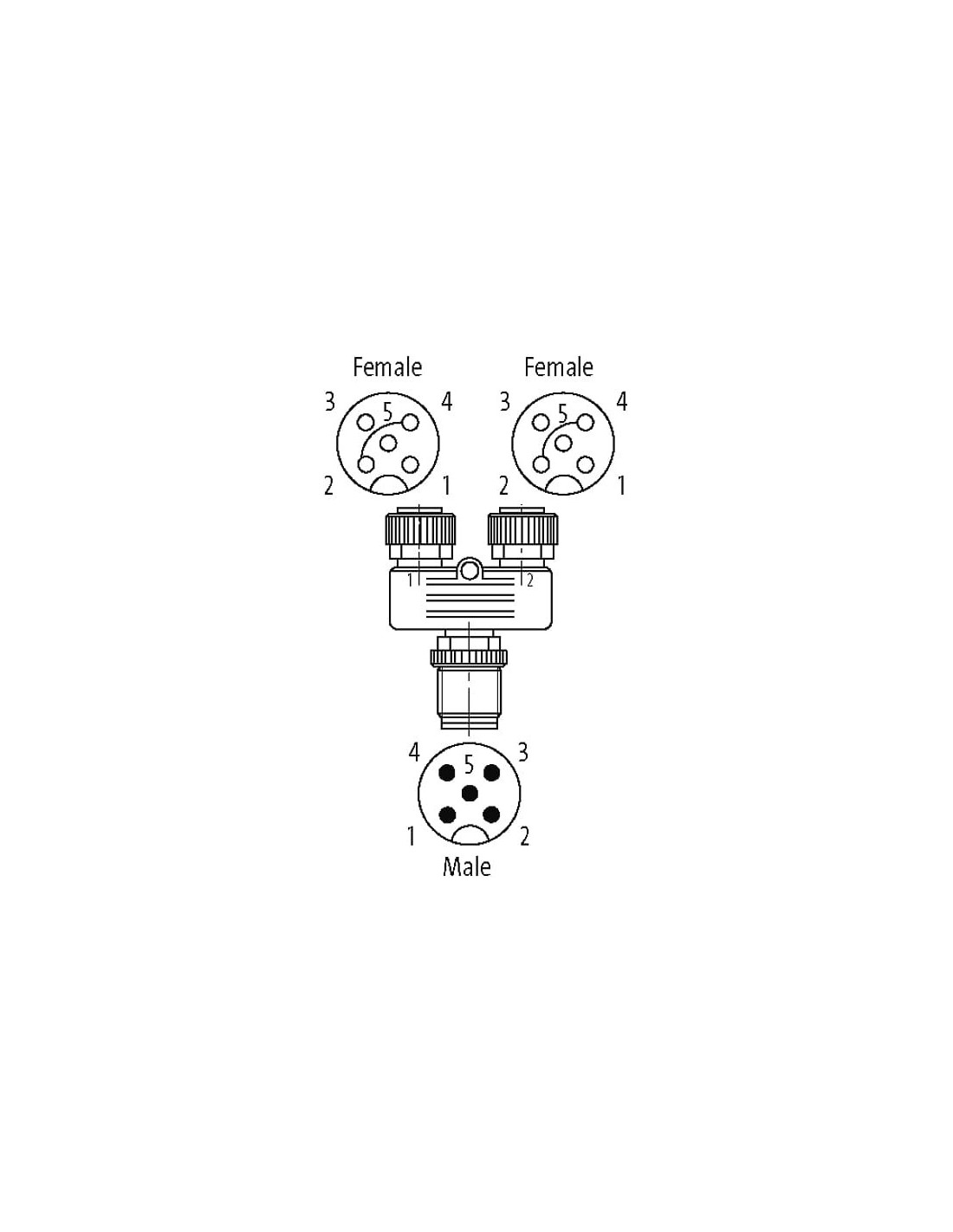

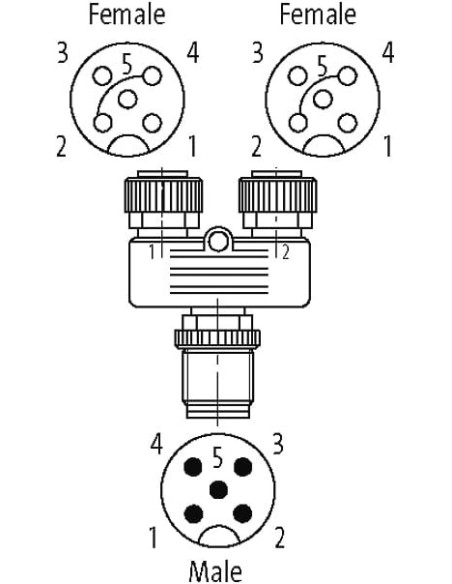

Trójnik posiada jedno złącze M12 męskie (5-pinowe) oraz dwa złącza M12 żeńskie (5-pinowe). Schemat połączeniowy gwarantuje bezpośrednie przejście styków 1:1 pomiędzy wszystkimi trzema gniazdami, co eliminuje możliwość pomyłki instalacyjnej i zapewnia integralność sygnału.
Kompaktowa i ergonomiczna forma umożliwia łatwy montaż nawet w miejscach o ograniczonej przestrzeni.
Trójnik M12-męski, 2xM12 żeński – bezpieczeństwo i trwałość
Zaprojektowany z myślą o pracy w ekstremalnych warunkach:
- Zakres temperatury pracy od -25 °C do +85 °C
- Odporność na uderzenia i wibracje – zabezpieczenie przeciwwstrząsowe
- Znamionowy pik napięciowy aż do 1,5 kV
- Grupa materiałów izolacyjnych I, wysoka pewność izolacji
Instrukcje montażu i bezpieczeństwa
Aby zapewnić długą żywotność trójnika:
- Chroń złącza przed nadmiernymi obciążeniami mechanicznymi – stosuj opaski zaciskowe
- Przestrzegaj minimalnych promieni gięcia kabli, aby nie naruszyć szczelności IP
- Maksymalny moment dokręcania: 0,6 Nm dla gniazda męskiego, 0,4 Nm dla żeńskiego
Trójnik SlimLine M12-męski, 5-polowy to niezawodne i uniwersalne rozwiązanie dla wszystkich aplikacji wykorzystujących standardowe okablowanie M12 w automatyce i przemyśle.
