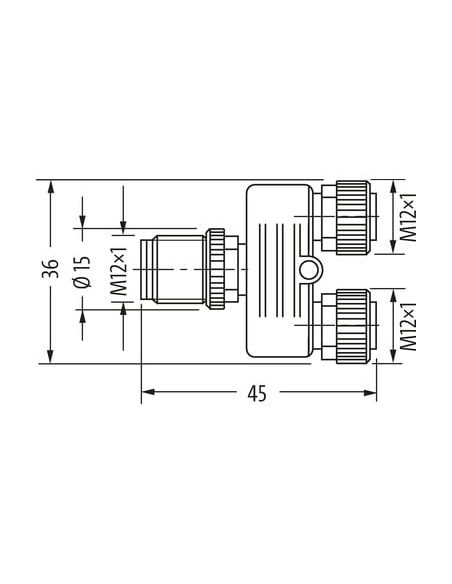

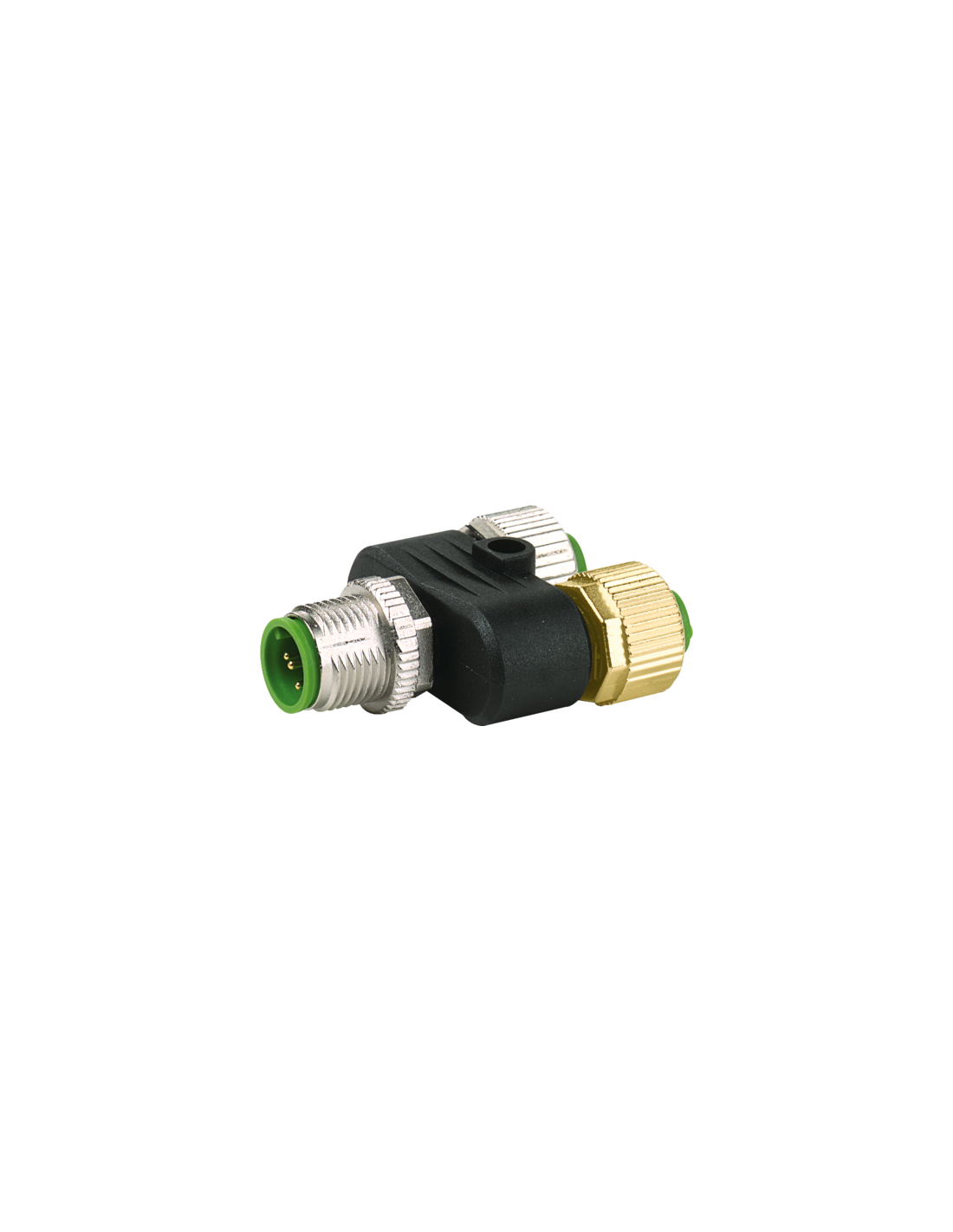

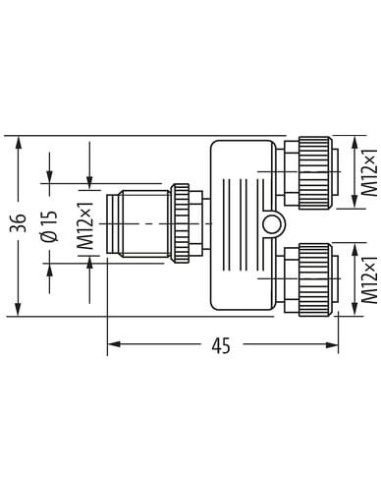

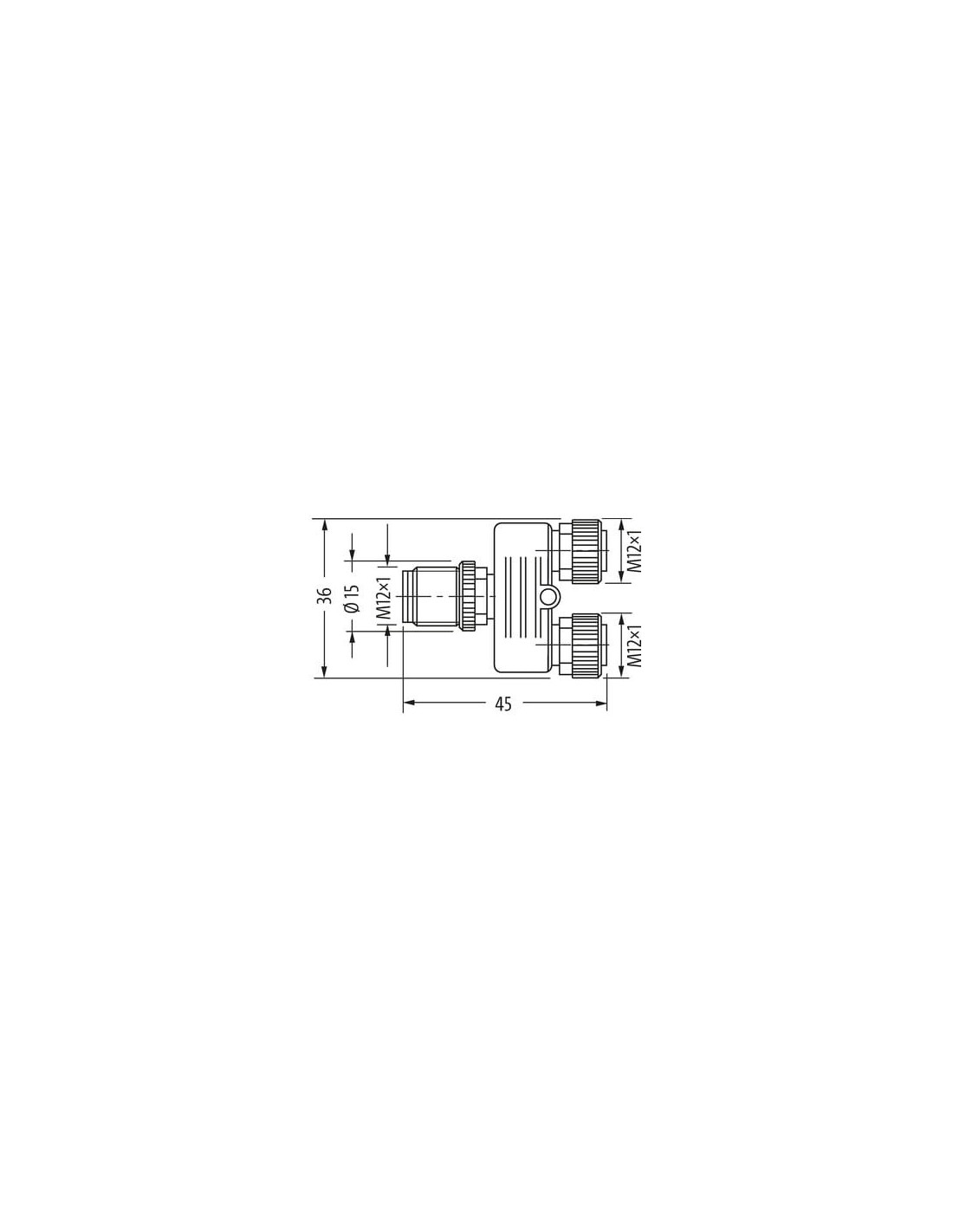

Trójnik
Męski prosty – gniazda proste
M12 – M12
5-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

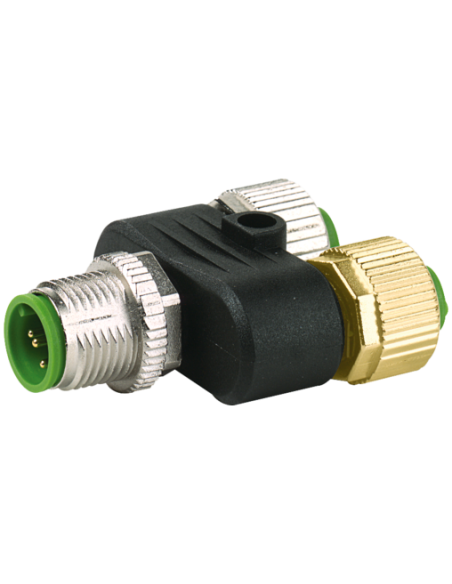

Trójnik M12: Rozdzielacz sygnału i zasilania – rozwiązanie do systemów automatyki
Trójnik M12 męski, 5-polowy – 2xM12 żeński, 4-polowy o kodzie produktu 7000-41121-0000000 to profesjonalny element połączeniowy wykorzystywany w systemach automatyki przemysłowej. Służy do niezawodnego rozdzielania sygnału i zasilania pomiędzy urządzeniami automatyki, czujnikami, siłownikami oraz modułami wejść/wyjść.
Zalety techniczne trójnika M12 – gwarancja bezpieczeństwa i trwałości
Obudowa wykonana z odpornego tworzywa sztucznego zapewnia wysoką ochronę przed czynnikami chemicznymi i olejami, a także jest przystosowana do pracy w wymagających środowiskach przemysłowych. Stopień ochrony IP67 umożliwia zastosowanie w miejscach narażonych na pył i wilgoć – złącza są zabezpieczone przed wnikaniem cieczy oraz zabrudzeń po prawidłowym przykręceniu. Konstrukcja spełnia normę DIN EN 61076-2-101 dla złączy M12.
Przemyślana konstrukcja – różnorodne możliwości instalacyjne
Trójnik M12 umożliwia szybkie i pewne połączenie przewodów w systemach rozproszonych. Połączenie typu męski M12 5-pin – dwa gniazda żeńskie M12 4-pin sprawdzi się m.in. do równoległego podłączania czujników lub rozdzielania zasilania i sygnałów. System śrubowy oraz zabezpieczenie przeciwwstrząsowe gwarantują trwałość montażu, a powłoka niklowana komponentów z gwintem zapewnia zwiększoną odporność mechaniczną.
- Wszechstronne zastosowanie w automatyce przemysłowej – montaż na liniach produkcyjnych, maszynach i urządzeniach przemysłowych.
- Idealny do budowy rozproszonych systemów IO – szybkie rozdzielanie sygnału i zasilania do wielu czujników/siłowników.
- Uniwersalność podłączenia z gwintem M12 x 1 – standard wykorzystywany w większości aplikacji automatyki.
- Odporny na warunki przemysłowe – zakres temperatur pracy od -25°C do +85°C.
Typowe aplikacje i wykorzystanie trójnika M12
Produkt jest powszechnie stosowany w:
- systemach transportu i logistyki do podłączania sensorów na liniach przenośnikowych,
- instalacjach maszyn pakujących, sortujących i produkcyjnych,
- systemach monitoringu maszyn i urządzeń,
- podłączaniu oświetlenia LED oraz awaryjnych w automatyce,
- modułowych systemach rozdziału zasilania sterowanego.

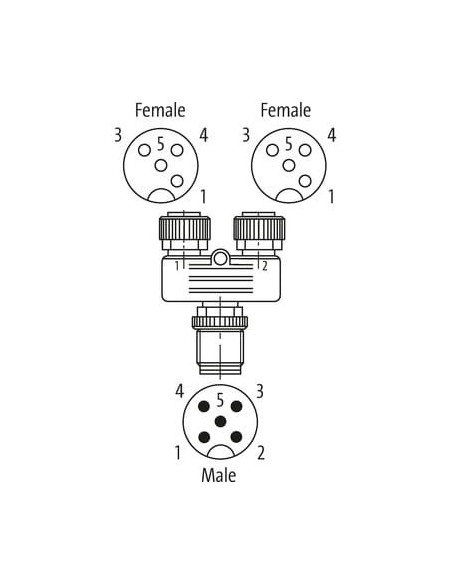

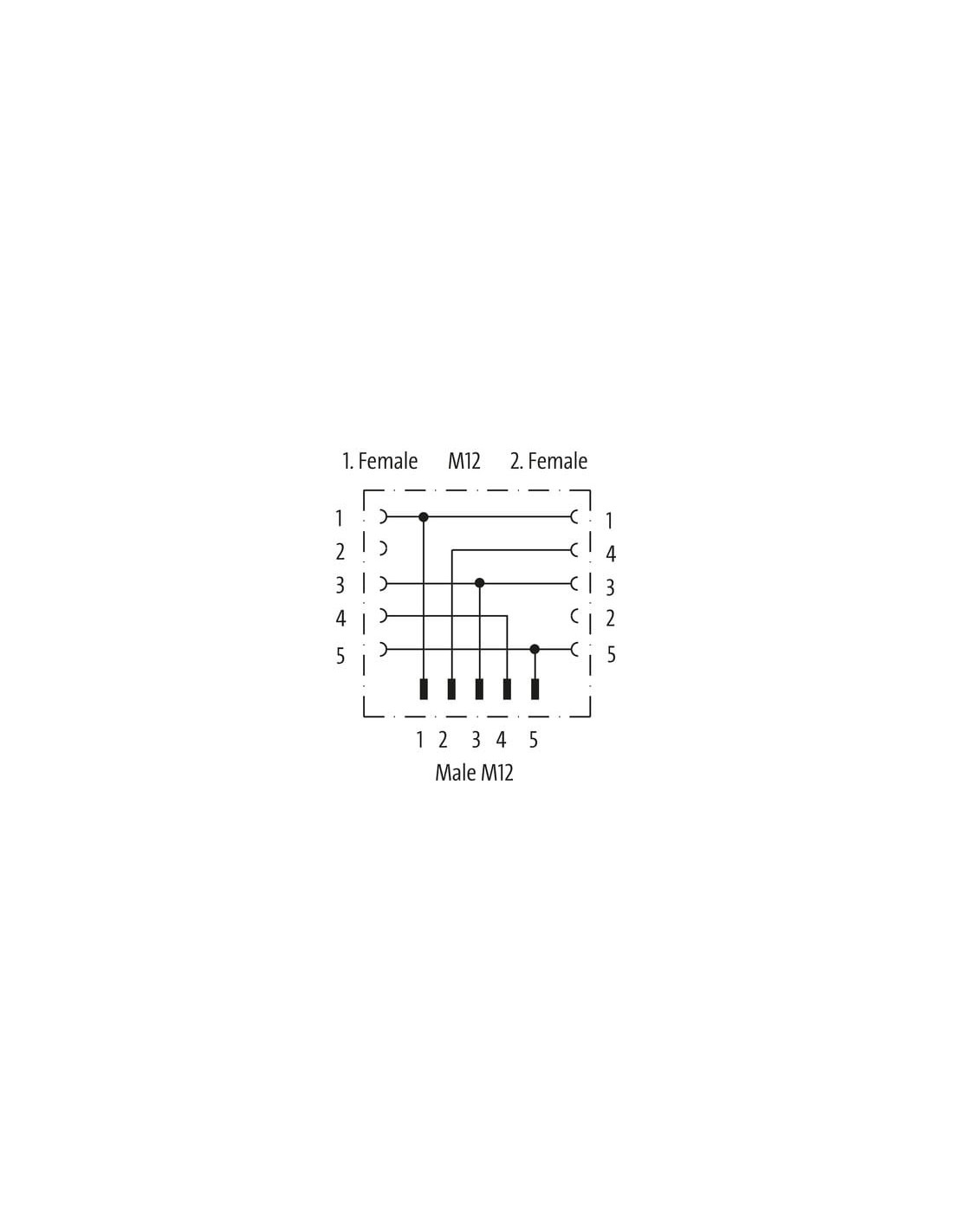

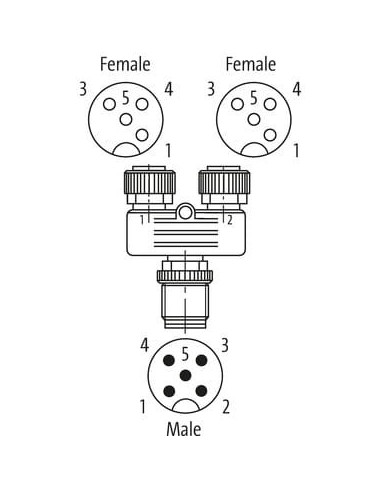

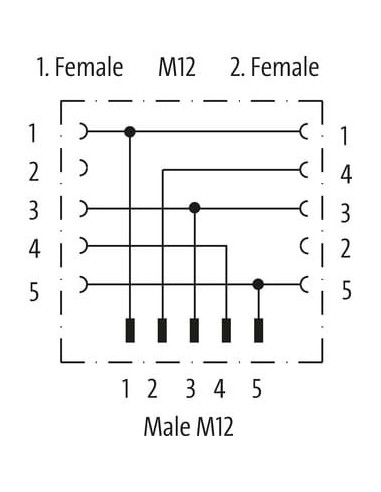

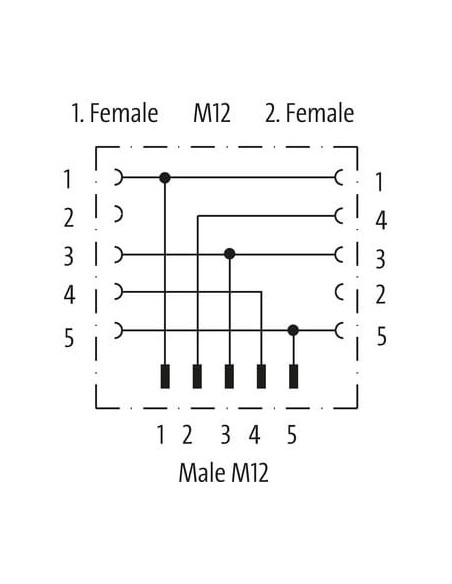

Dzięki swojej kompaktowej budowie trójnik M12 pozwala zachować przejrzystość instalacji nawet przy ograniczonej przestrzeni montażowej. Schemat połączeń czytelnie pokazuje rozdział pinów – co jest szczególnie istotne dla precyzyjnych aplikacji.
Bezpieczeństwo i wskazówki montażowe
Złącze oferuje wysoką odporność na przepięcia do 1,5 kV oraz grupę izolacyjną I według IEC 60664-1. Jest przeznaczone do pracy w miejscach o wymaganym stopniu zanieczyszczenia 3. W celu zapewnienia pełnej szczelności i trwałości połączenia należy stosować moment dokręcenia 0,6 Nm. Klucz montażowy SW13 ułatwia właściwy montaż. Do zabezpieczenia przewodów zaleca się stosowanie opasek zaciskowych oraz prowadnic kablowych.
Trójnik M12 męski 5-polowy – 2xM12 żeński 4-polowy to uniwersalne, niezawodne rozwiązanie do każdej instalacji automatyki przemysłowej, oferujące trwałość, bezpieczeństwo i łatwość montażu.
