Trójnik
F&B Pro
Męski prosty – gniazda proste
M12 – M12, 5-piny
mostkowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 14 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik M12 5-polowy – rozdzielacz sygnału i zasilania

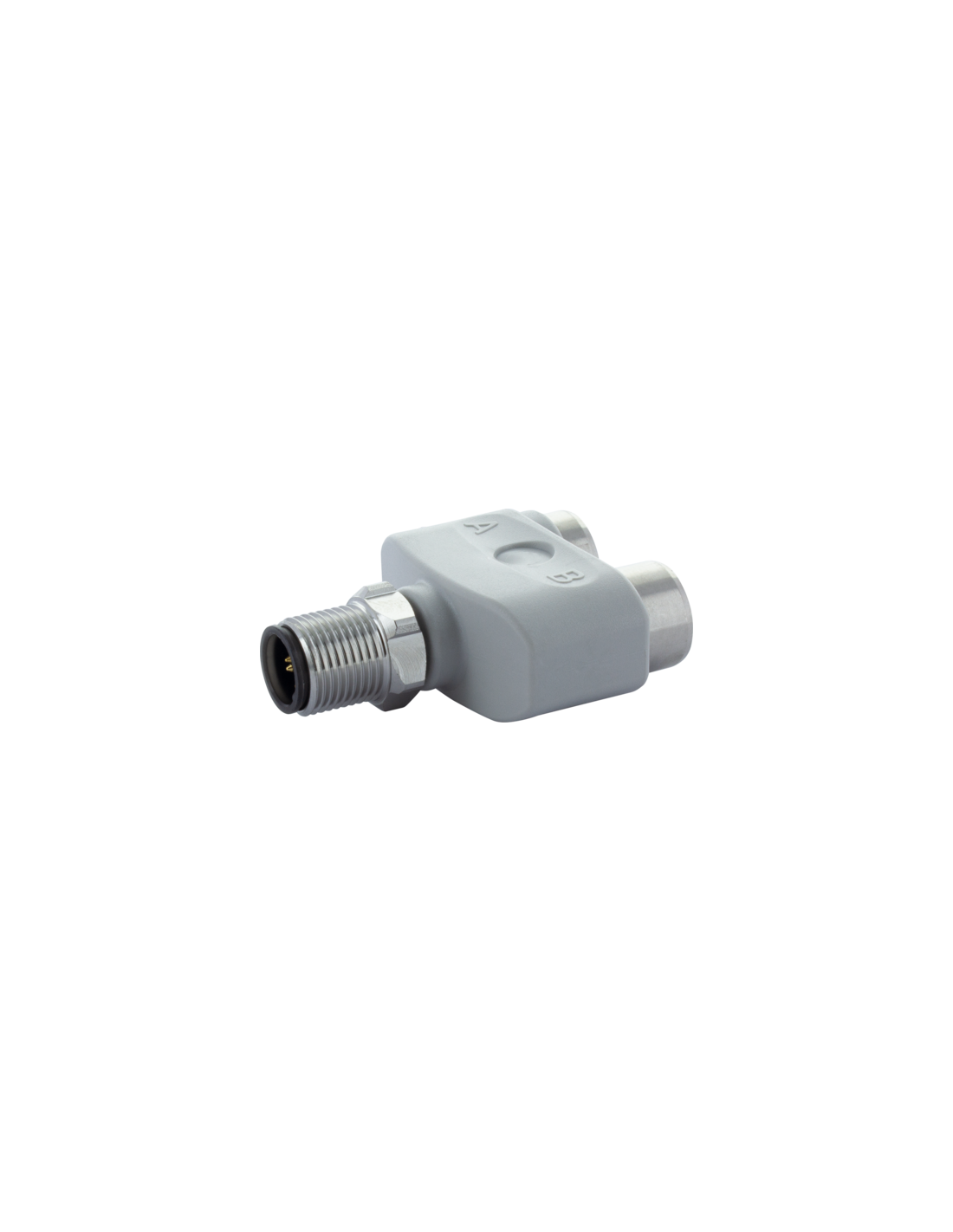

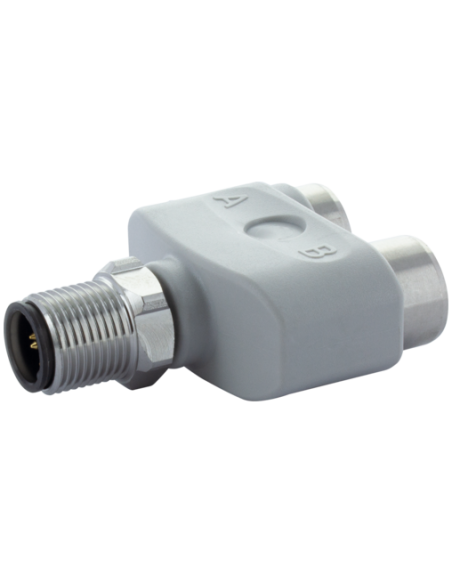

Trójnik M12-męski, 5-polowy z dwoma wyjściami M12 żeńskimi to specjalistyczny adapter przeznaczony do niezawodnego rozdzielania sygnału lub zasilania w instalacjach przemysłowych oraz automatyce. Rozgałęźnik o kodzie produktu 7024-41191-0000000 umożliwia szybkie i bezbłędne łączenie urządzeń peryferyjnych zgodnych ze standardami M12 w rozdzielniach, maszynach oraz liniach produkcyjnych.
Najważniejsze zalety produktu – Trójnik M12 5-polowy
- Łączność i uniwersalność: Umożliwia jednoczesne połączenie dwóch urządzeń do jednego portu M12 bez konieczności stosowania dodatkowych kabli czy złączy.
- Pełna kompatybilność: Złącza zgodne ze standardem DIN EN 61076-2-101 (M12), 5-polowe, kodowanie A.
- Wytrzymała konstrukcja: Obudowa z wysokiej jakości tworzywa sztucznego (PP), odporna na chemikalia, oleje oraz uszkodzenia mechaniczne. Dodatkowe wzmocnienia ze stali nierdzewnej.
- Wysoka klasa ochrony: Zgodność z normami IP65, IP67, IP68 oraz IP69K, co zapewnia odporność na kurz i wodę, także pod wysokim ciśnieniem.
- Szeroki zakres temperatur pracy: Od -25°C do +100°C, sprawdzi się zarówno w warunkach przemysłowych, jak i w zastosowaniach zewnętrznych.
- Rozwiązania bezpieczeństwa: Uszczelki EPDM, blokada stalowa oraz zabezpieczenie przeciwwstrząsowe chroniące przed poluzowaniem się połączeń.
- Precyzyjne połączenie: Moment dokręcania 0,6 Nm oraz standardowe gwinty M12 x 1 gwarantują łatwość i pewność instalacji.
Zastosowanie trójnika M12 w przemyśle i automatyce
Trójniki M12 5-polowe znajdują zastosowanie w wielu segmentach przemysłu:
- Automatyka przemysłowa – rozgałęzienie sygnałów czujników oraz siłowników
- Budowa maszyn i urządzeń
- Transport i logistyka – linie przenośnikowe i sortujące
- Przemysł spożywczy (wersja F&B Pro, odporność na czyszczenie i chemikalia)
- Systemy bezpieczeństwa oraz monitoring
- Instalacje mobilne oraz robotyka
Produkt pozwala na szybkie podłączanie oraz rozgałęzianie sygnałów w systemach wymagających niezawodności oraz łatwej rozbudowy.
Budowa i schemat połączeń – Trójnik M12-męski i 2xM12-żeński

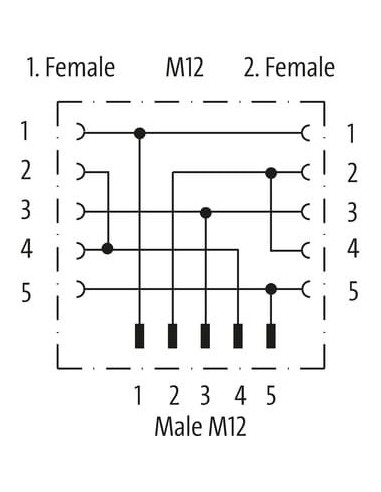

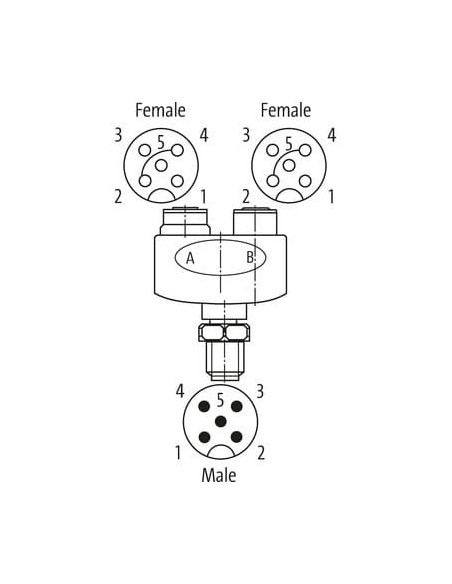

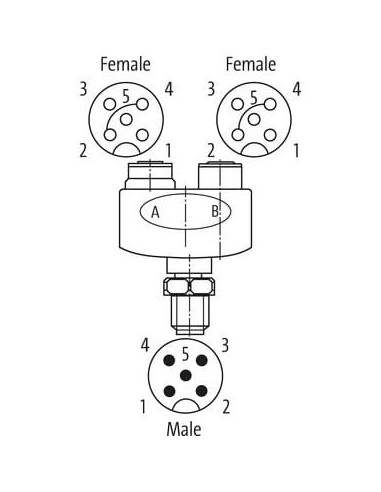

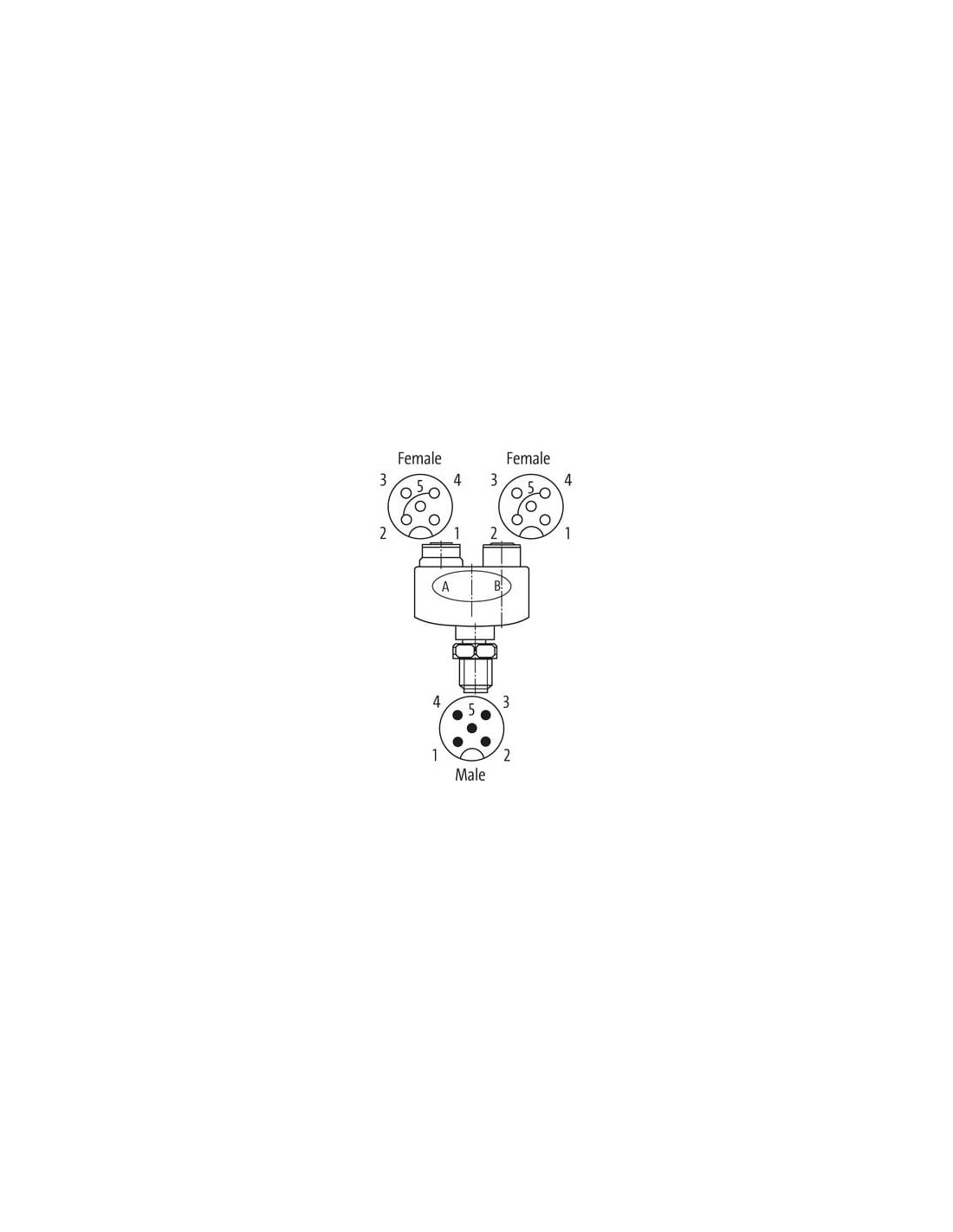

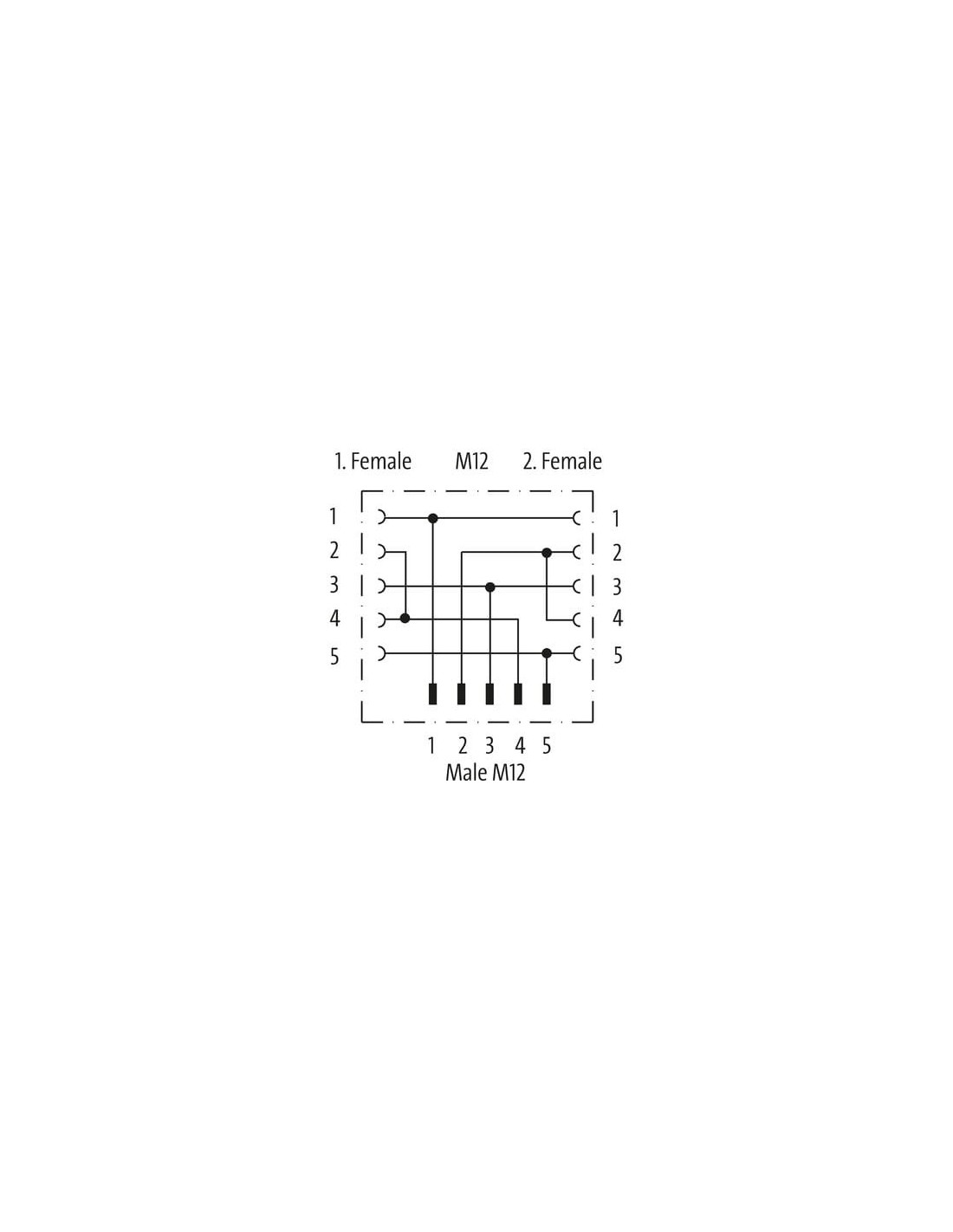

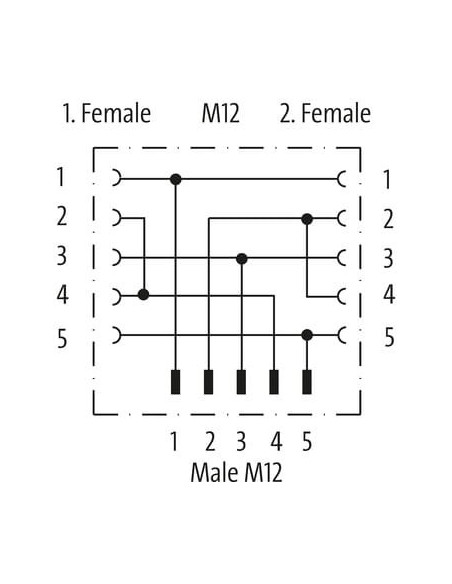

Urządzenie wyposażone zostało w jedno gniazdo M12 męskie (proste) oraz dwa M12 żeńskie (proste). Układ styków i mostkowanie zapewnia jednoczesne przekazywanie sygnału do obu portów żeńskich, co przedstawiono na załączonym schemacie ideowym.

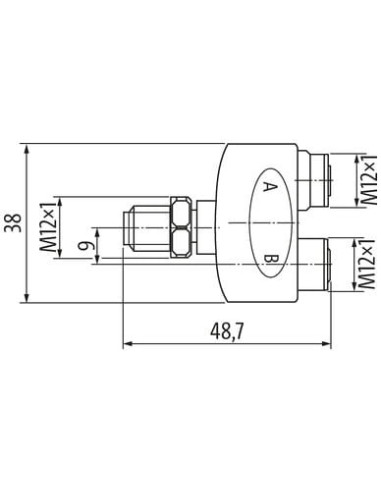

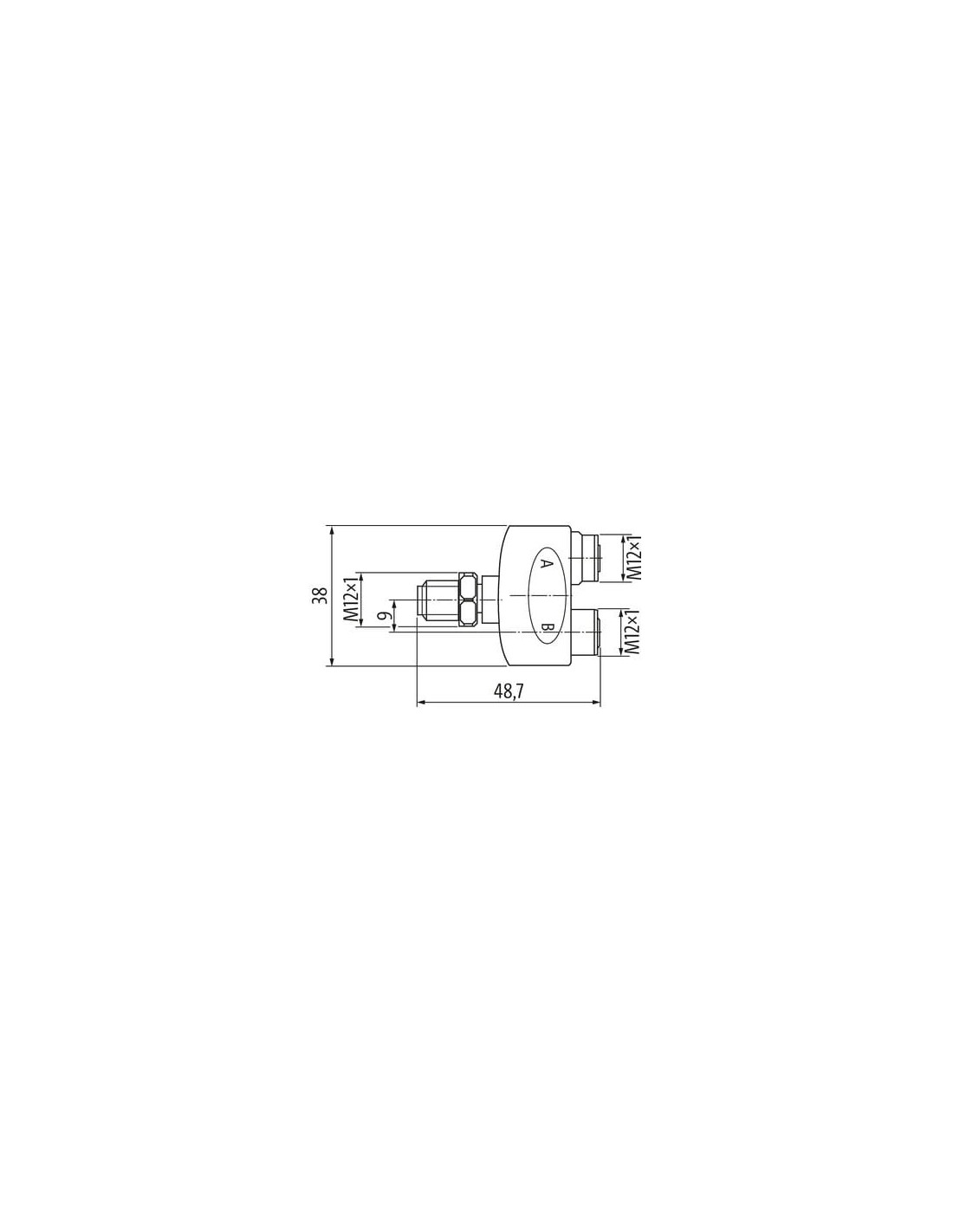

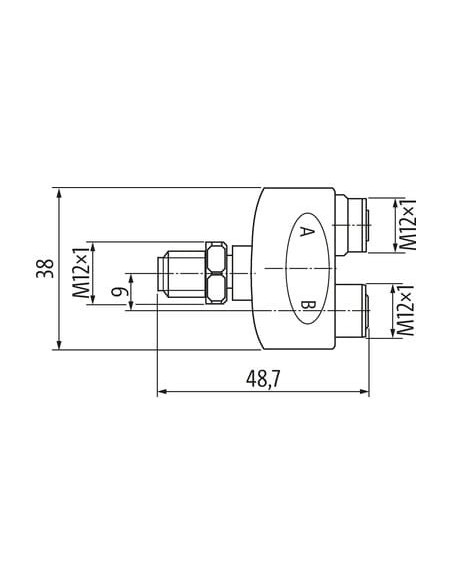

Podstawowe wymiary: 48,7 mm długości, 38 mm szerokości, gwinty M12 x 1 ułatwiające instalację w typowych rozdzielnicach lub szafach sterowniczych.
Bezpieczeństwo i trwałość podczas eksploatacji
Wysokiej jakości materiały oraz przemyślana konstrukcja zapewniają długą żywotność trójnika, nawet w trudnych warunkach pracy. Użytkowanie zgodnie z zaleceniami (ochrona przed przeciążeniami mechanicznymi, stosowanie zalecanych promieni gięcia przewodów) gwarantuje zachowanie pełnej szczelności oraz bezpieczeństwa połączeń.
Podsumowanie – rozgałęźnik sygnału M12 5-polowy
Trójnik M12 5-polowy z dwoma żeńskimi gniazdami i jednym męskim złączem to niezawodne rozwiązanie do profesjonalnych zastosowań w automatyce i przemyśle. Kompaktowe wymiary, wysoki poziom odporności na czynniki środowiskowe oraz prosty schemat połączeń pozwalają na intuicyjną i trwałą instalację wszędzie tam, gdzie wymagana jest szybka rozbudowa systemu o kolejne urządzenia lub rozdzielenie sygnału.
