Trójnik
Męski prosty – gniazda proste
M12 – M12, 8-piny
ekranowany
Połączenie równoległe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

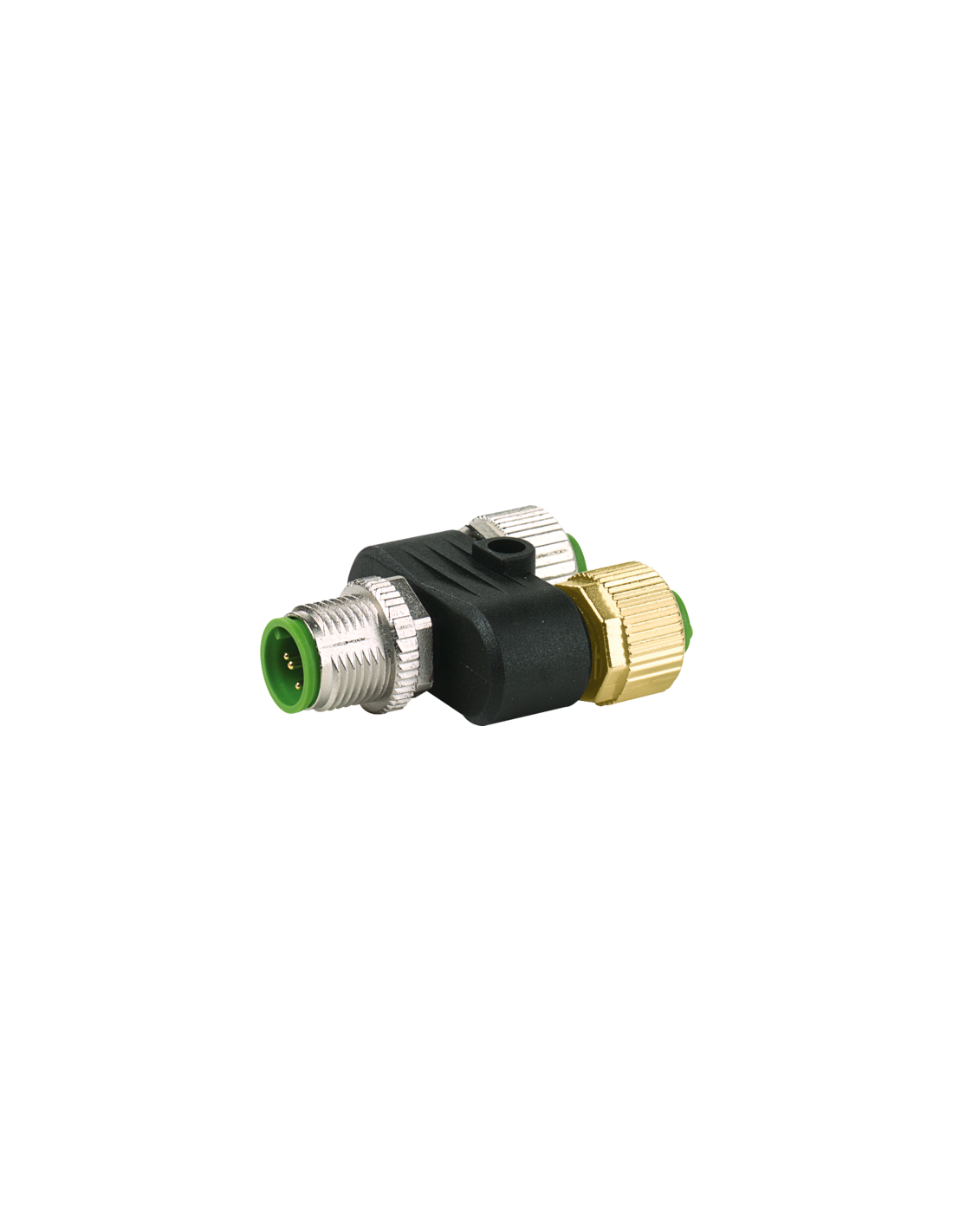

Trójnik M12 ekranowany 8-polowy – funkcjonalność i niezawodność w automatyce przemysłowej

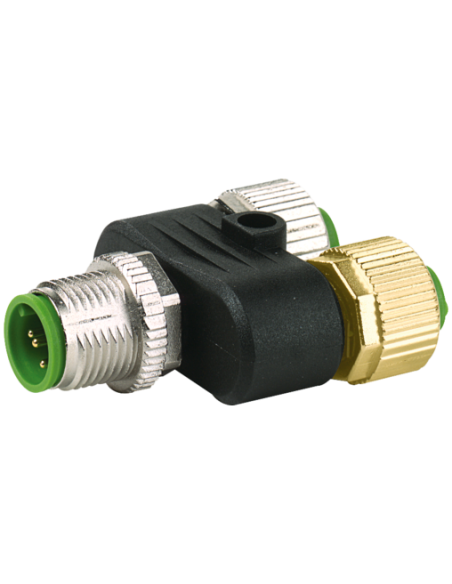

Trójnik M12 męski, 8-polowy – 2xM12 żeński, 8-polowy, ekranowany (kod produktu: 7000-48161-0000000) to wysokiej jakości, niezawodny adapter dedykowany połączeniom sygnałowym i przesyłowi danych w zaawansowanych systemach automatyki przemysłowej. Stanowi uniwersalne rozwiązanie do rozgałęziania sygnałów, umożliwiając równoległe podłączenie dwóch urządzeń z użyciem standardowych złączy M12.
Zastosowanie trójnika M12 – kluczowe obszary branżowe
Trójnik M12, 8-polowy, ekranowany znajduje szerokie zastosowanie w aplikacjach przemysłowych, takich jak:
- zasilanie i sterowanie czujnikami
- systemy automatyki przemysłowej
- połączenia w liniach produkcyjnych
- wyposażenie maszyn
- instalacje, w których wymagane jest szybkie i bezpieczne rozgałęzienie sygnałów
Ekranowanie zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMI), co przekłada się na stabilność i niezawodność pracy nawet w wymagających warunkach przemysłowych.
Najważniejsze zalety – Trójnik M12 męski/żeński, 8-polowy
- Łatwy montaż dzięki zastosowaniu standardu M12 x 1
- Wysoki stopień ochrony IP67 – odporność na wilgoć i pył, możliwość pracy w trudnych warunkach
- Solidna, chemoodporna obudowa z tworzywa sztucznego odporna na oleje i wiele agresywnych mediów stosowanych w przemyśle
- Równoległe połączenie – szybkie rozgałęzienie sygnałów bez konieczności ingerencji w okablowanie
- Zabezpieczenie przeciwwstrząsowe oraz łatwość integracji z istniejącą infrastrukturą kablową
- Szeroki zakres temperatur pracy od -25°C do +85°C
- Osiem styków pozwalających na przesył dużej ilości sygnałów

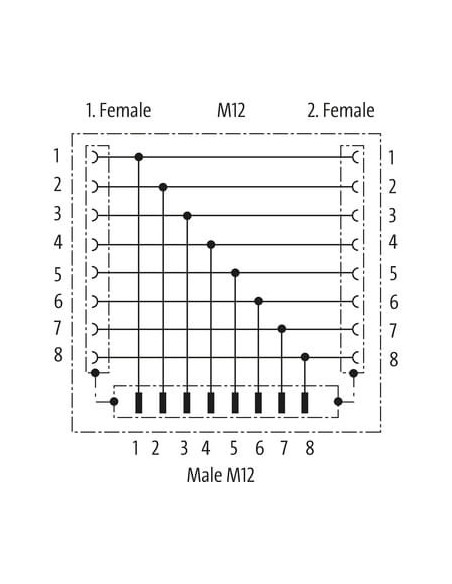

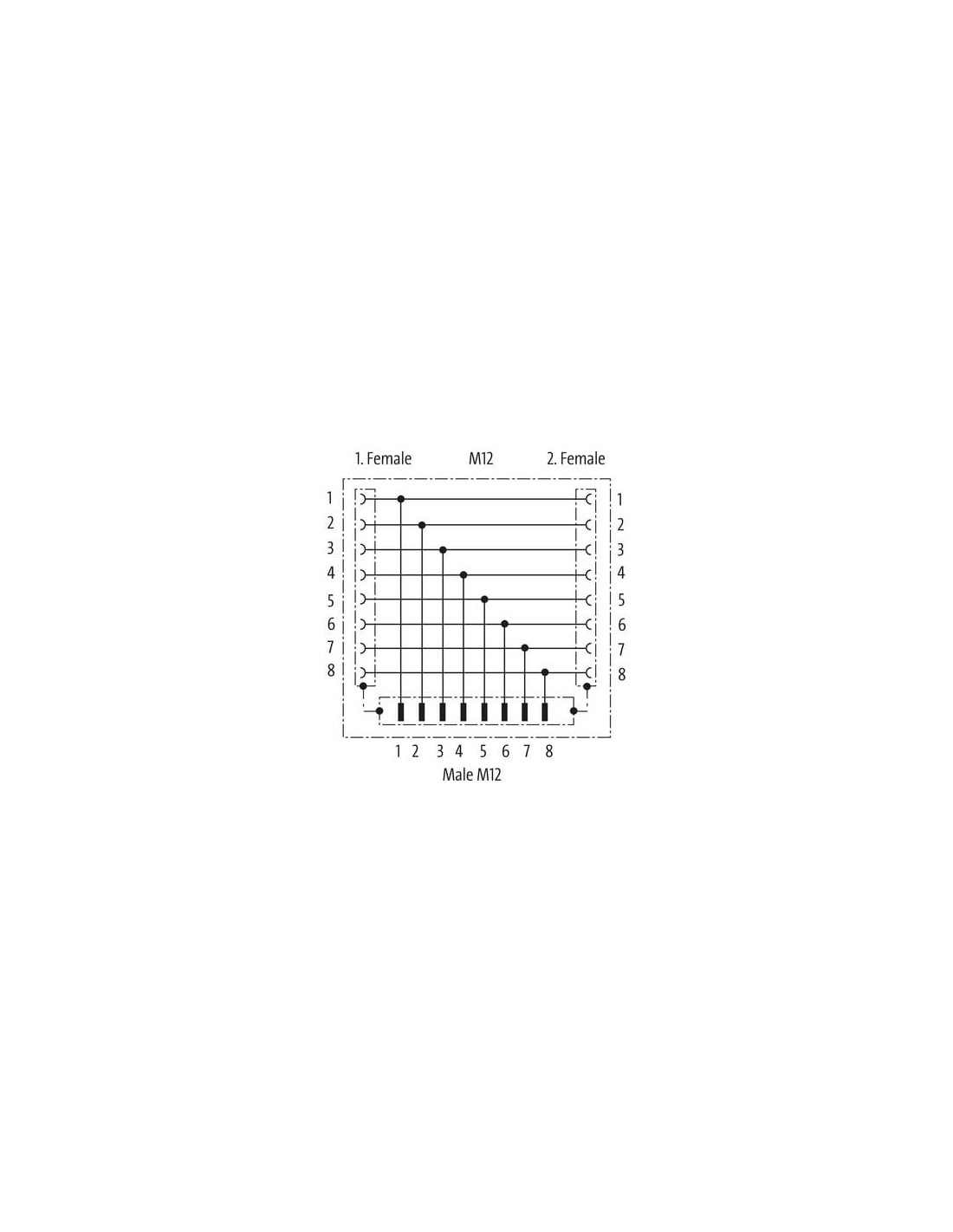

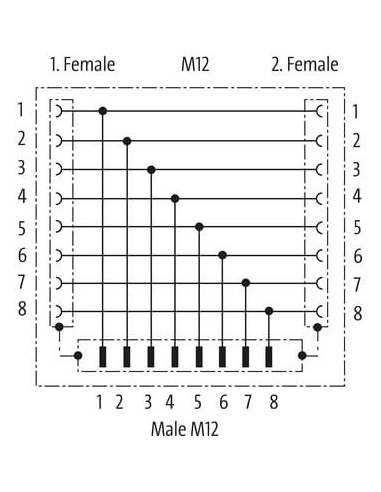

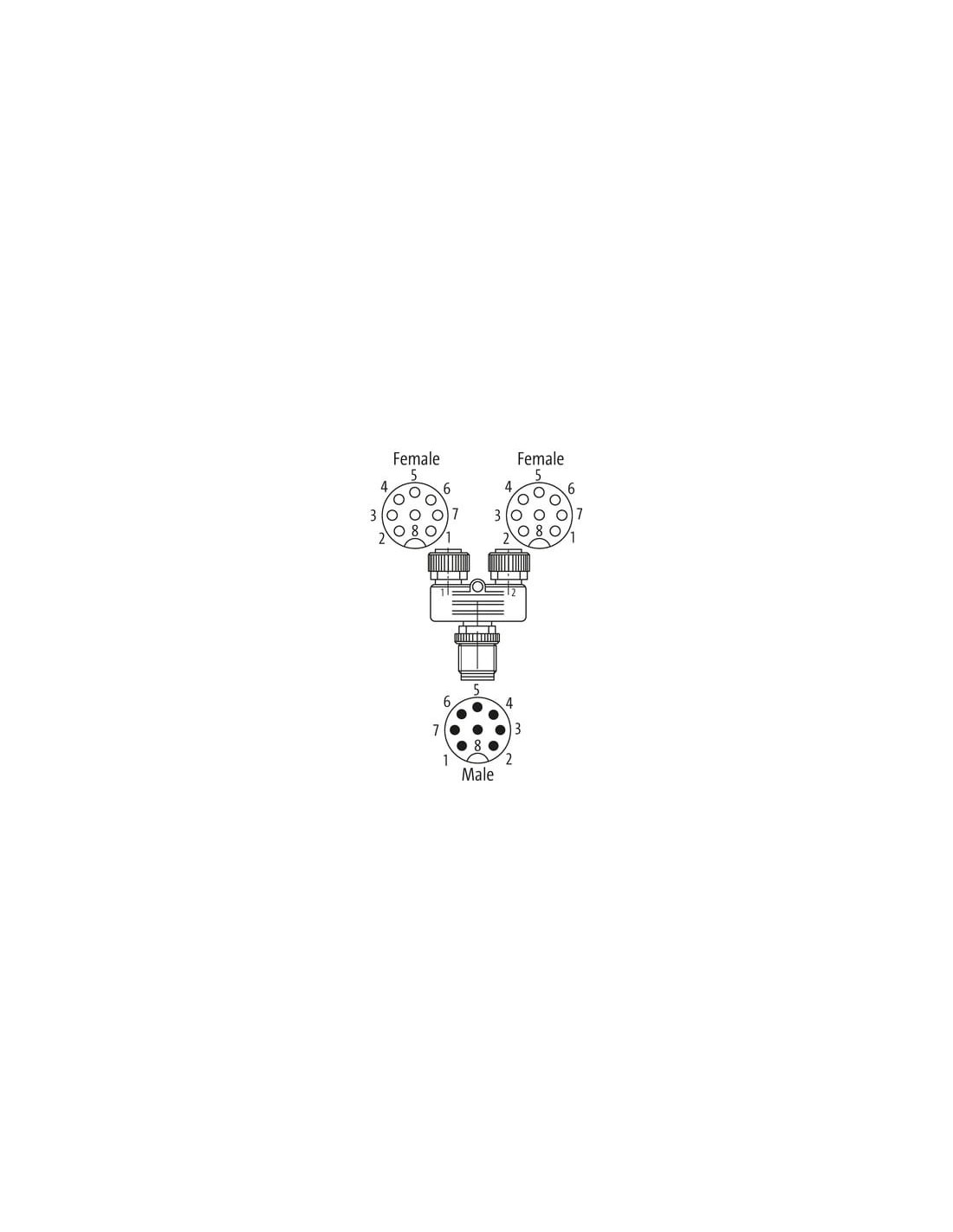

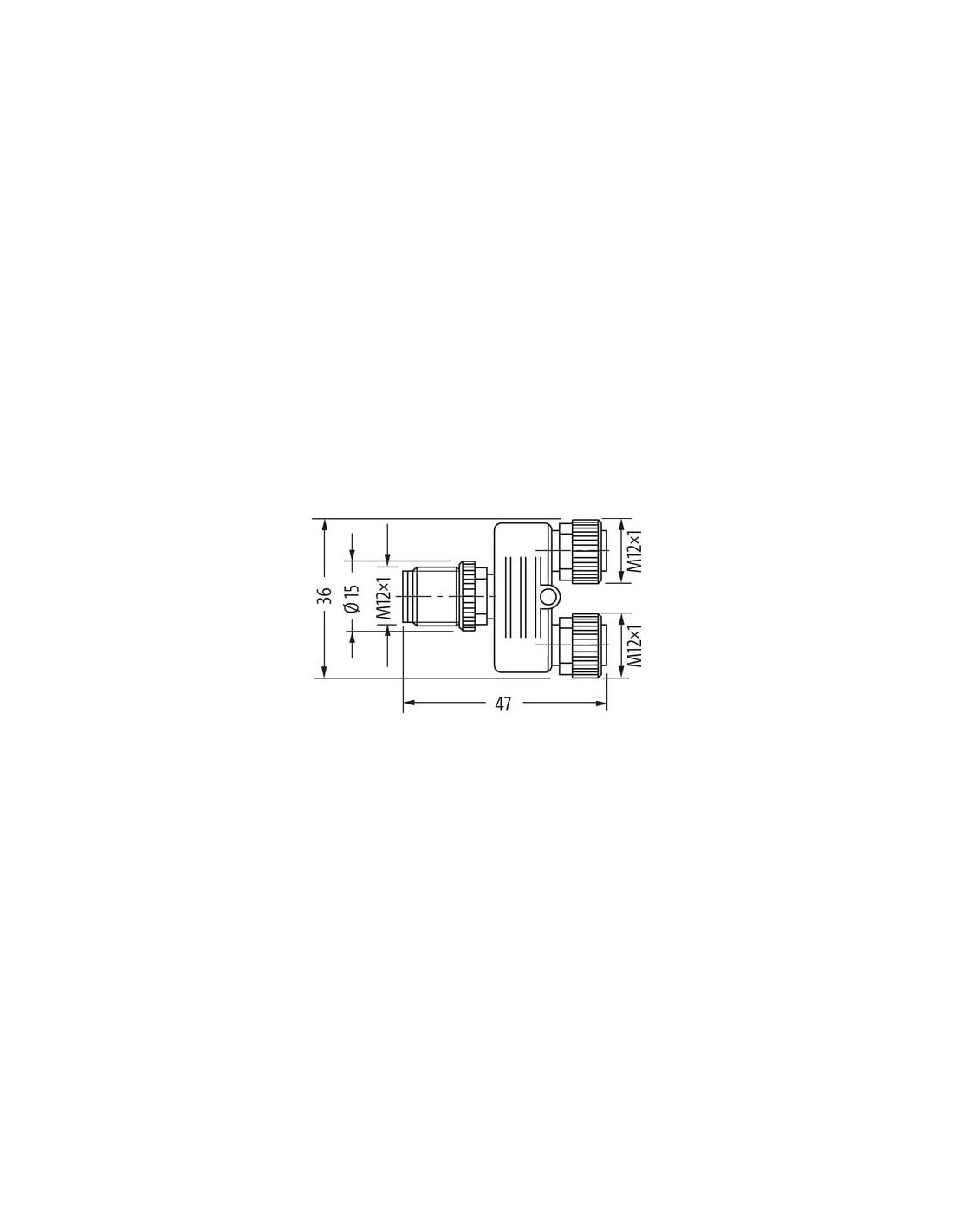

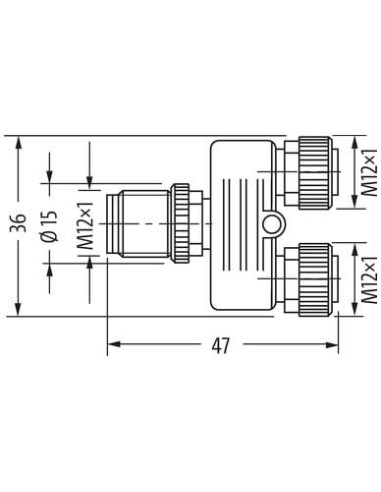

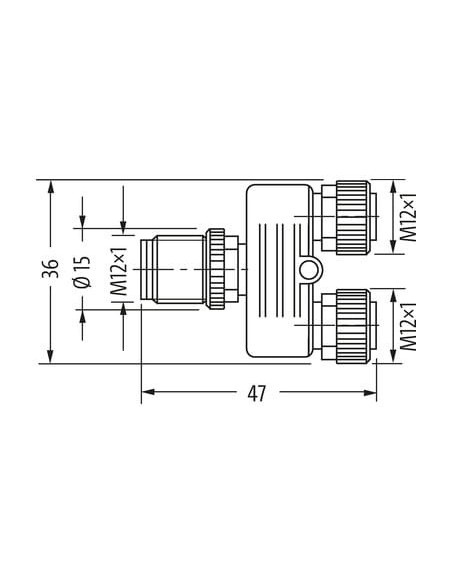

Budowa i schemat połączeń trójnika M12

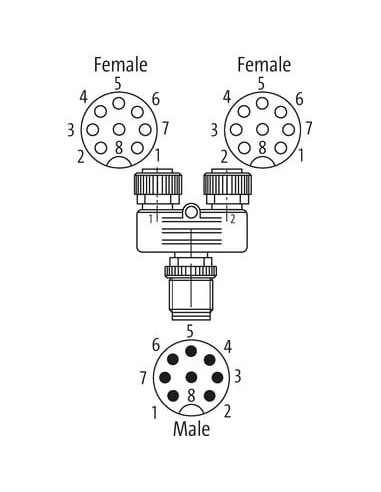

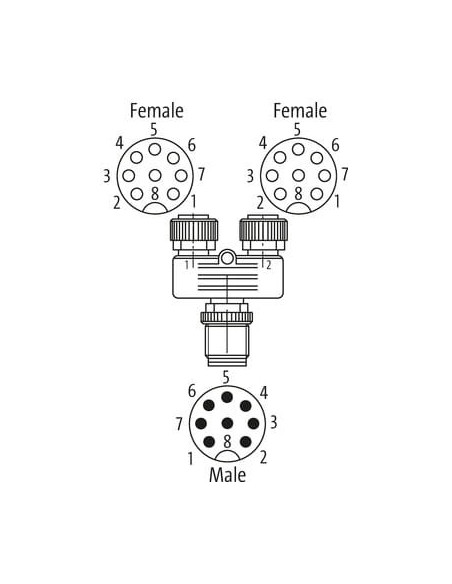

Trójnik M12 męski umożliwia równoległe połączenie dwóch gniazd żeńskich z jednym gniazdem męskim. Konfiguracja pinów zapewnia pełną kompatybilność z systemami wymagającymi ośmiu połączeń sygnałowych lub zasilających.
Kodowanie typu A oraz ekranowanie zwiększają poziom ochrony transmisji i uniemożliwiają nieprawidłowe podłączenie.
Montaż realizowany jest poprzez włożenie i dokręcenie złączy, co skutecznie zapobiega przypadkowemu rozłączeniu nawet podczas wibracji.
Główne cechy – Trójnik M12, 8-polowy do użycia w automatyce
- Prąd roboczy do 2 A na styk
- Napięcie zasilania: do 30 V AC/DC
- Wytrzymałość na pik napięciowy: 0,8 kV
- Grupa izolacyjna: I (wg IEC 60664-1)
- Kątowy układ złączy umożliwia wygodne poprowadzenie przewodów nawet w ograniczonych przestrzeniach
Trójnik M12 to niezawodne rozwiązanie dla instalacji wymagających solidności, wysokiego poziomu ochrony oraz odporności mechanicznej i środowiskowej.
