Trójnik
F&B Pro
Męski prosty – gniazda proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW14 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 14 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

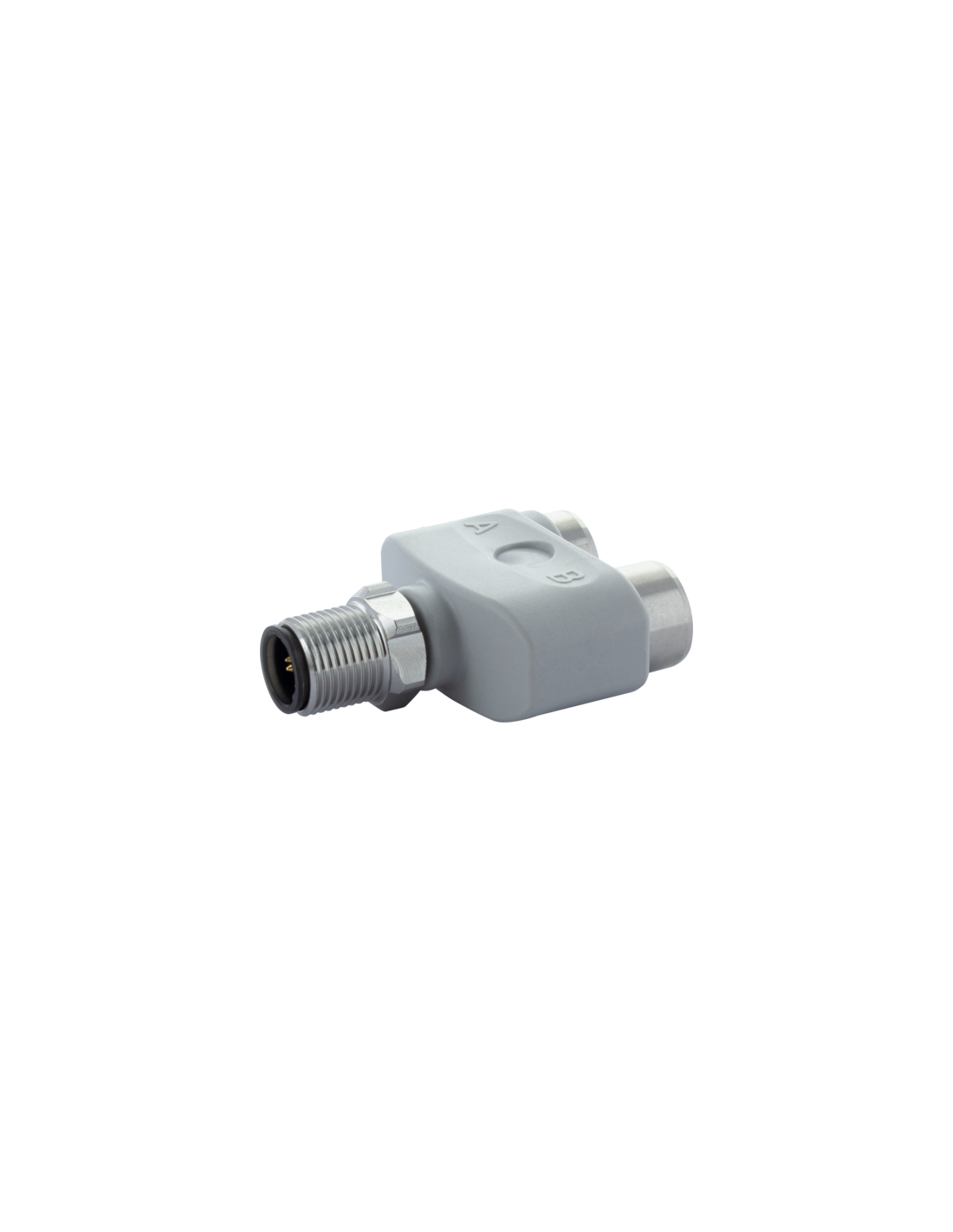

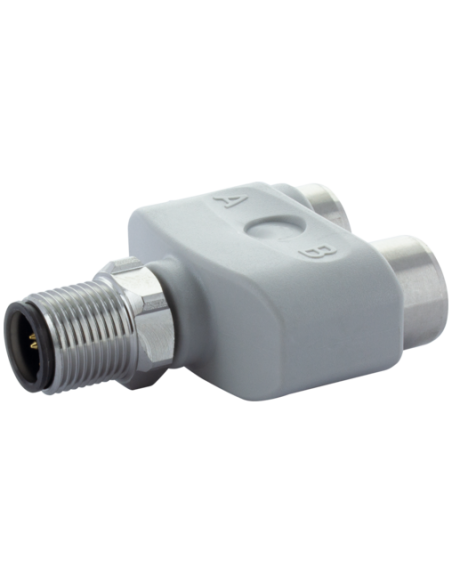

Złącze T M12 męskie 4-polowe / 2x żeńskie 4-polowe F&B PRO – Trójnik Przemysłowy
Złącze T M12 męskie 4-polowe / 2x żeńskie 4-polowe o kodzie produktu 7024-41171-0000000 to uniwersalny i wytrzymały element połączeniowy, dedykowany do zastosowań przemysłowych, szczególnie w branżach wymagających wysokiej niezawodności oraz odporności na czynniki środowiskowe. Produkt doskonale sprawdza się w systemach automatyki, maszynach spożywczych, robotyce oraz aplikacjach spożywczo-przemysłowych (F&B).
Wytrzymałość i Odporność – Zalety dla Przemysłu
Obudowa złącza została wykonana z tworzywa sztucznego (PP) o wysokiej odporności na działanie chemikaliów oraz olejów. Dzięki zastosowaniu uszczelki EPDM oraz blokadzie ze stali szlachetnej (1.4404, V4A), złącze charakteryzuje się wyjątkową trwałością w kontakcie z wymagającymi mediami i środowiskiem, co ma istotne znaczenie w branżach F&B.
- Stopień ochrony IP65, IP67, IP68, IP69K – pełna odporność na kurz, zalanie i mycie pod ciśnieniem, także w aplikacjach higienicznych.
- Zakres temperatury pracy: od -25°C do +100°C – możliwość wykorzystania w szerokim spektrum warunków.
- Typ montażu: przykręcany, wtykany, zabezpieczenie przeciwwstrząsowe – łatwy i szybki montaż oraz demontaż.
Możliwości Zastosowania i Typowe Wykorzystanie
Złącze trójnikowe M12 jest przystosowane do rozgałęzień sygnałów oraz zasilania w systemach automatyki przemysłowej, układach czujnikowych oraz instalacjach wymagających niezawodnego połączenia wielu urządzeń. Najczęściej znajduje zastosowanie w:
- Liniach produkcyjnych i pakujących w przemyśle spożywczym (F&B)
- Systemach czujników i siłowników w maszynach przemysłowych
- Zautomatyzowanych liniach montażowych
- Robotyce oraz urządzeniach wymagających odporności na czyszczenie i czynniki zewnętrzne
Złącze T M12 – Główne Cechy i Specyfikacja Konstrukcyjna

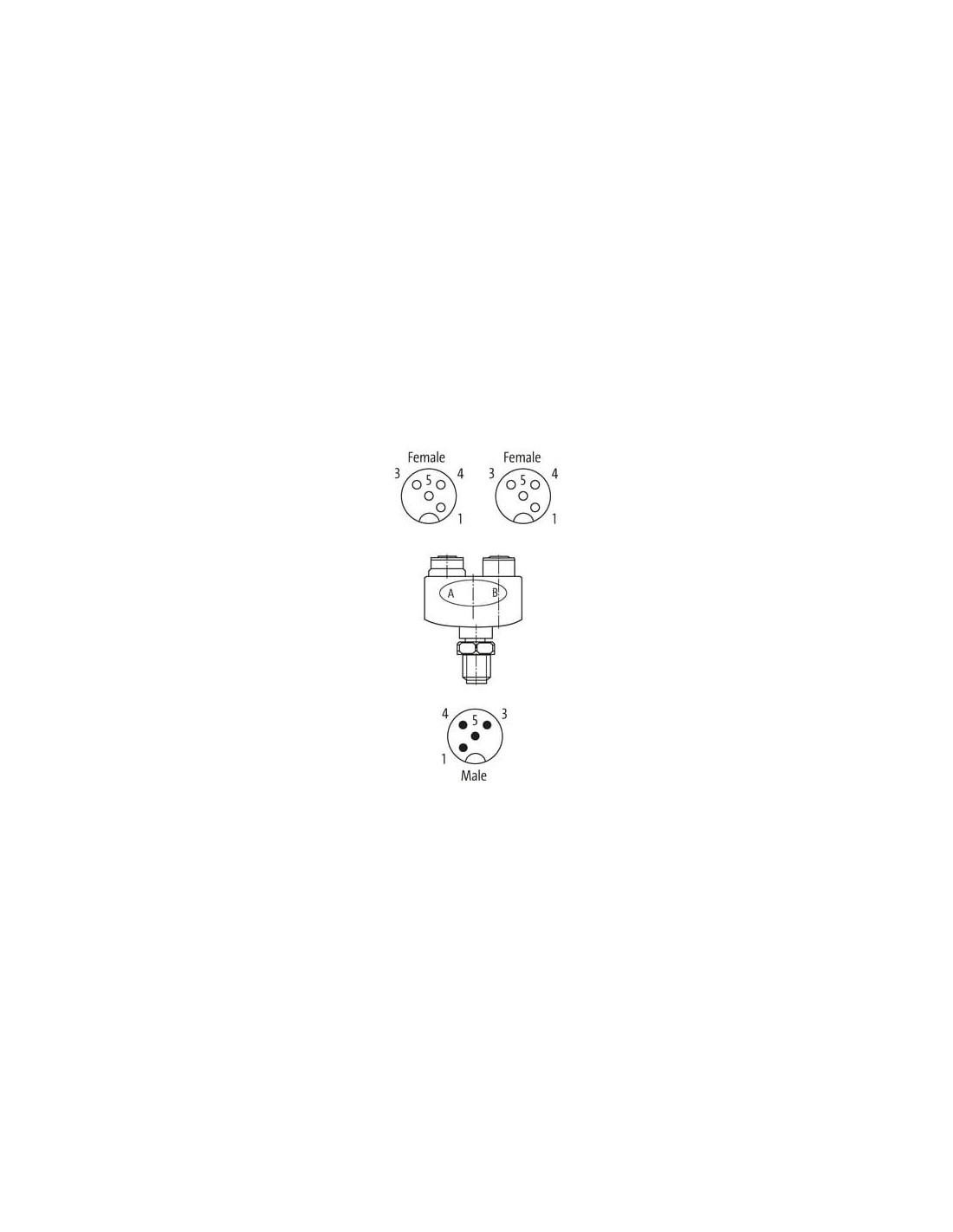

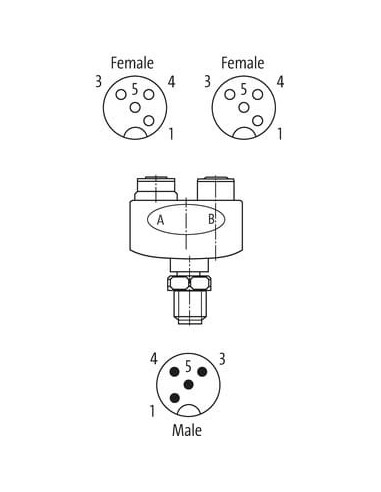

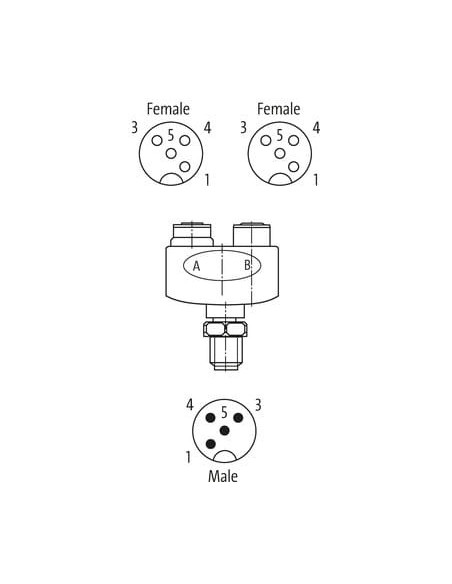

Trójnik M12 posiada zestawienie dwóch gniazd żeńskich (4-polowych) oraz jednego wtyku męskiego (4-polowego), umożliwiając rozdzielanie sygnałów bez konieczności stosowania dodatkowych akcesoriów. Unikatowa konstrukcja złącza ułatwia integrację z istniejącymi przewodami oraz komponentami, minimalizując liczbę połączeń i potrzebne miejsce w szafie sterowniczej.
- Gwint M12 x 1 – kompatybilność z popularnymi systemami kablowymi i czujnikami
- Kodowanie A – zapewnia poprawność połączenia w instalacjach automatyki
- Oznaczenie złączy „A” i „B” – ułatwia prawidłową identyfikację oraz montaż
- Możliwość pracy do 60V i 4A na styk – pozwala na szerokie wykorzystanie w obwodach sygnałowych i zasilających

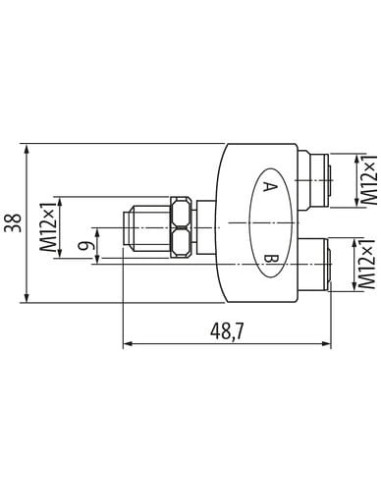

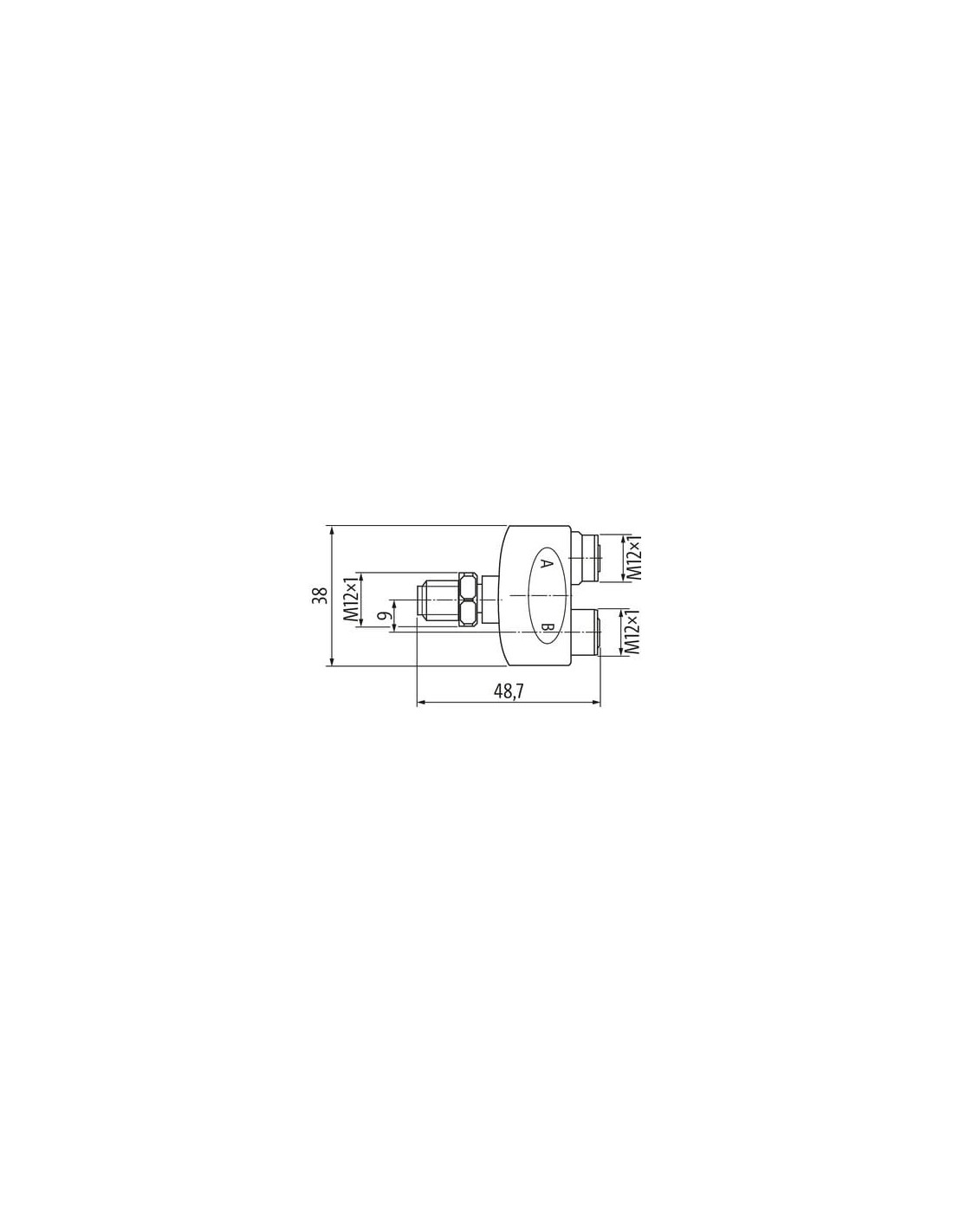

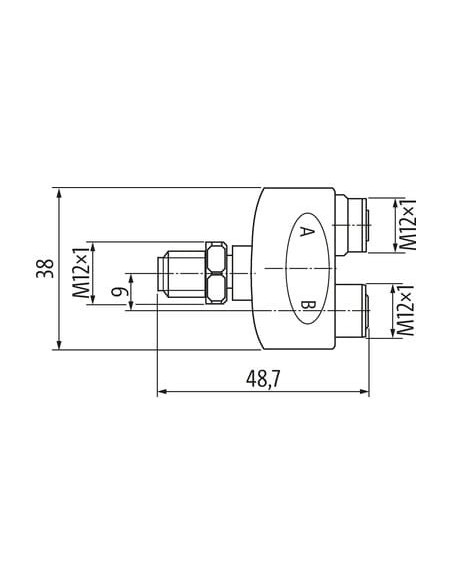

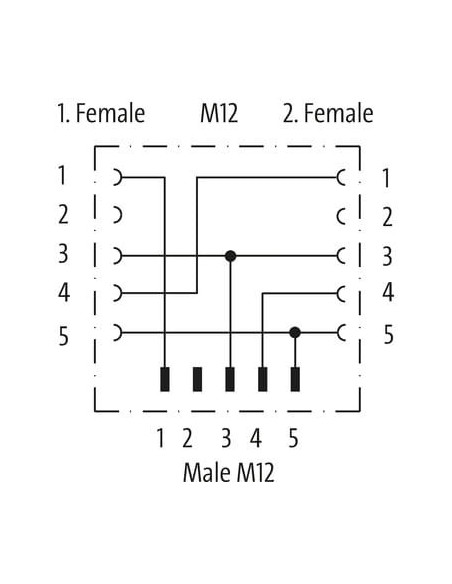

Rysunki Techniczne i Schemat Połączeń – Szybka Integracja

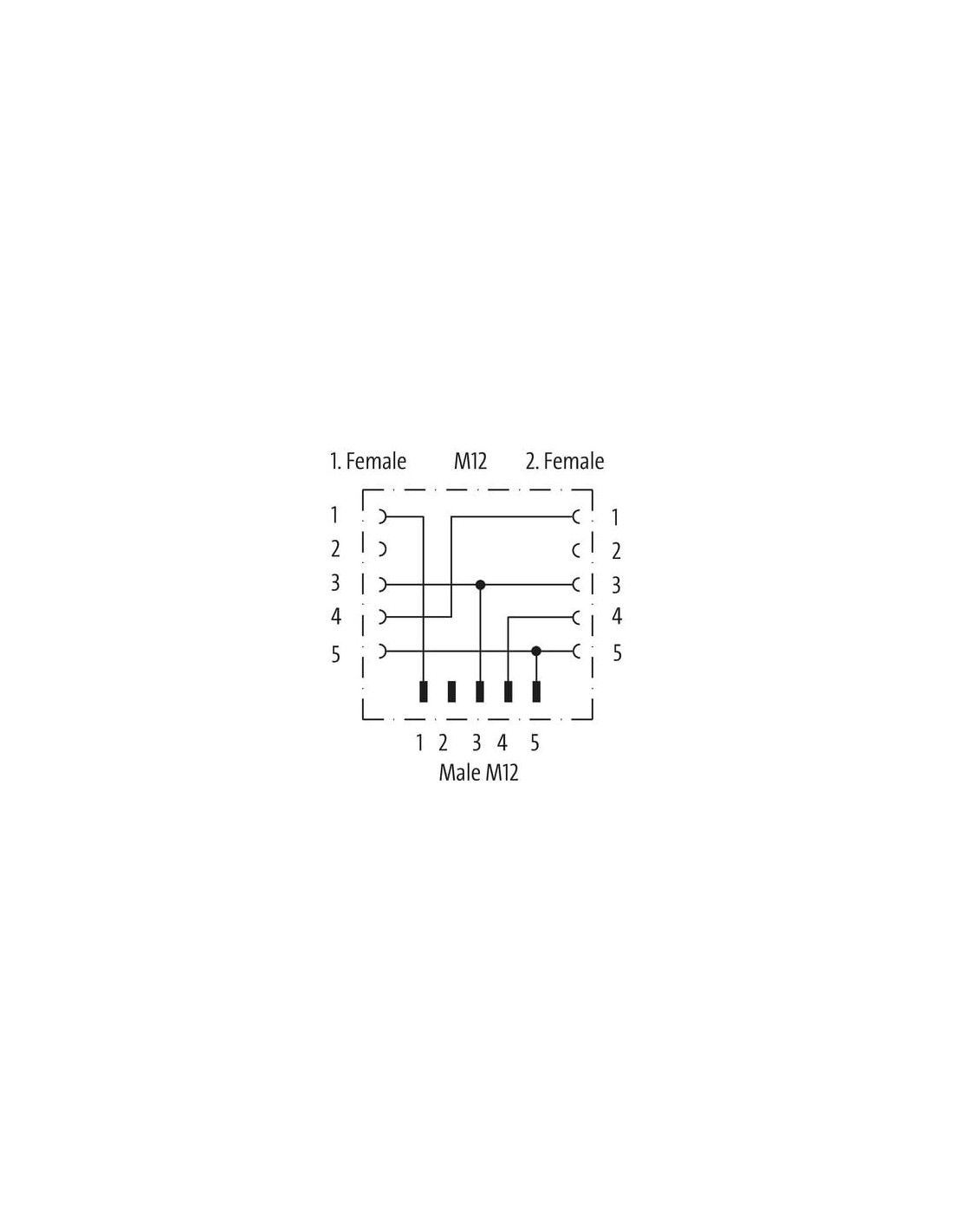

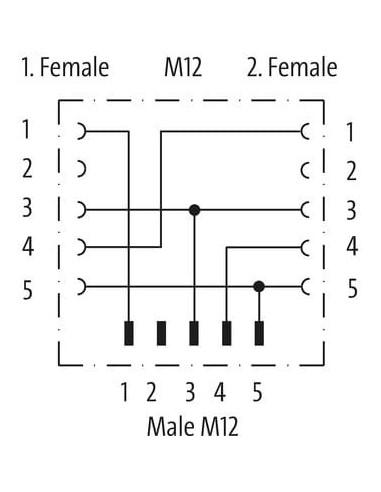

Produkt wyposażony jest w szczegółowe rysunki techniczne i schematy połączeń, co znacznie ułatwia montaż oraz integrację z istniejącymi instalacjami. Przejrzysty schemat połączeń pinów eliminuje ryzyko błędów podczas podłączania, a oznaczenia i standaryzacja zgodna z EN IEC 60529 gwarantują bezpieczeństwo oraz kompatybilność z większością systemów przemysłowych.
Podsumowanie – Złącze T M12 jako Niezawodny Element Rozgałęźny
Złącze T M12 męskie 4-polowe / 2x żeńskie 4-polowe F&B PRO to rozwiązanie gwarantujące trwałość, odporność oraz łatwość montażu w przemysłowych instalacjach automatyki. Dedykowane jest szczególnie wymagającym branżom, gdzie istotna jest niezawodność połączeń oraz odporność na czynniki chemiczne i wilgoć.
