Trójnik (Slim Line)
Męski prosty – gniazda proste
M12 – M12
5-piny
Funkcja rozdzielcza (NO)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated, vermessingt |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

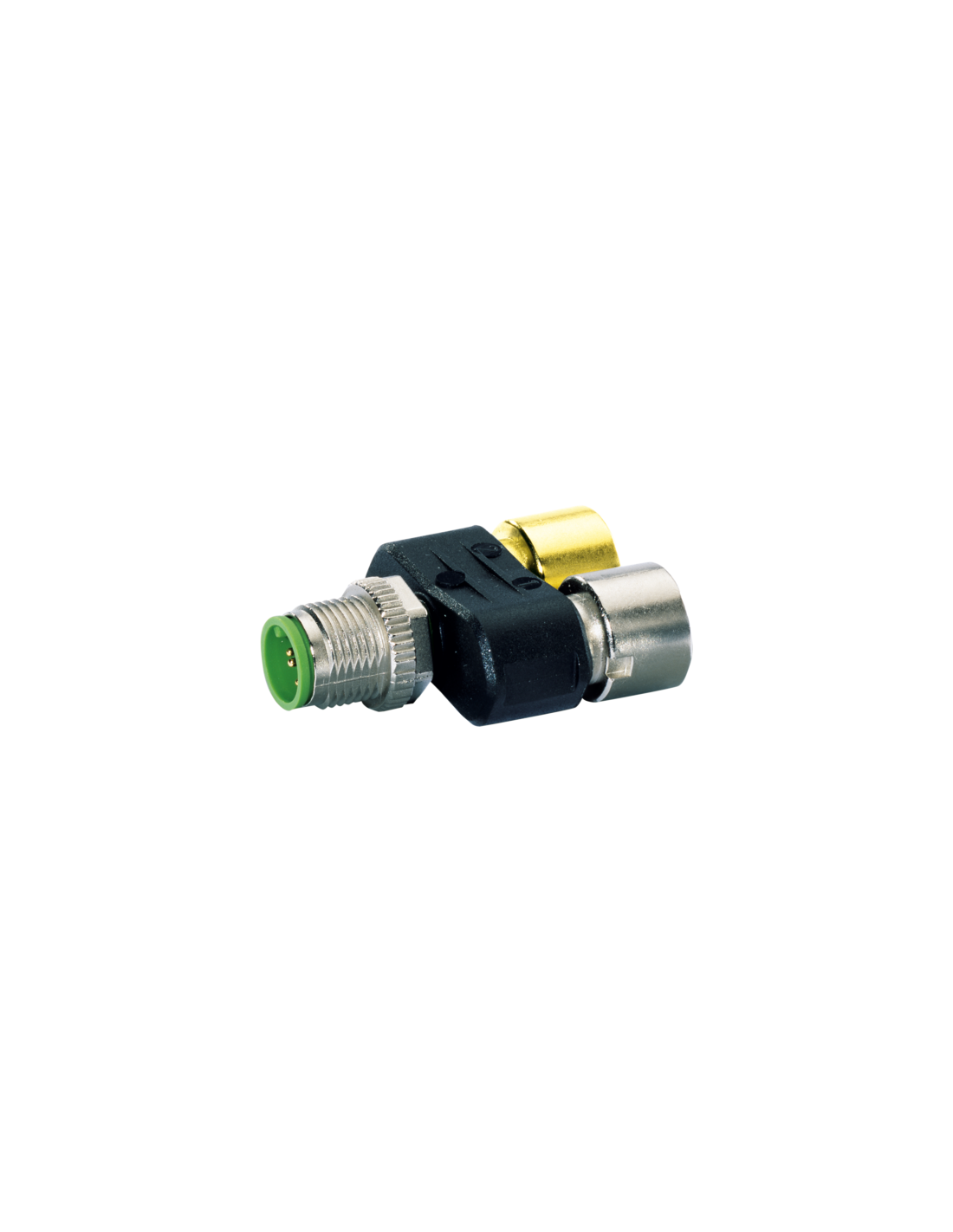

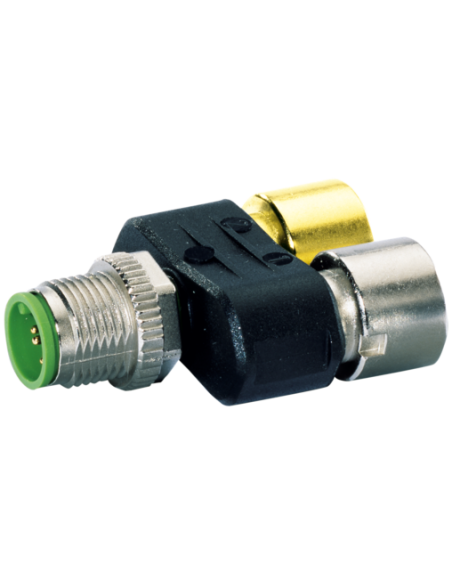

Trójnik M12 Slimline męski, 5-polowy – 2xM12 żeński, 4-polowy 7000-41131-0000000 – funkcjonalne rozdzielenie sygnałów i zasilania
Trójnik M12 Slimline męski, 5-polowy marki Murrelektronik o kodzie 7000-41131-0000000 to specjalistyczny adapter, który umożliwia łatwe oraz bezpieczne rozdzielenie sygnałów i zasilania w różnorodnych aplikacjach przemysłowych. Dzięki zastosowaniu gniazda męskiego 5-pinowego oraz dwóch gniazd żeńskich 4-pinowych, urządzenie pozwala na wygodne i szybkie podłączenie kilku odbiorników do jednego źródła sygnału lub zasilania.
Zastosowania i przeznaczenie trójnika M12 Slimline
Złącze M12 typu trójnik doskonale sprawdza się w instalacjach automatyki, robotyki, w maszynach produkcyjnych i na liniach montażowych, gdzie wymagane jest elastyczne rozdzielanie połączeń M12. Typowe zastosowania obejmują:
- Podział sygnałów czujników lub aktuatorów
- Integracja różnych elementów systemów sterowania
- Szybka modernizacja instalacji bez konieczności prowadzenia nowych przewodów
- Bezpieczne rozgałęzianie zasilania w trudnych warunkach przemysłowych
Wytrzymała konstrukcja oraz odporność na warunki środowiskowe gwarantują niezawodność nawet w wymagających aplikacjach przemysłowych.
Kluczowe cechy i zalety produktu
- Kompaktowa, smukła obudowa (Slimline) – pozwala na instalację w miejscach o ograniczonej przestrzeni
- Łatwy montaż dzięki standardowym gwintom M12 x 1
- Wysoka odporność chemiczna oraz na oleje – dzięki zastosowaniu trwałych materiałów
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i wilgocią
- Zabezpieczenie przeciwwstrząsowe – pewna praca w warunkach silnych wibracji
- Nominalny prąd do 4A i napięcie do 60V AC/DC
- Wyprowadzenia pinów zgodne ze standardem DIN EN 61076-2-101
- Brak diod LED – prosta i niezawodna budowa

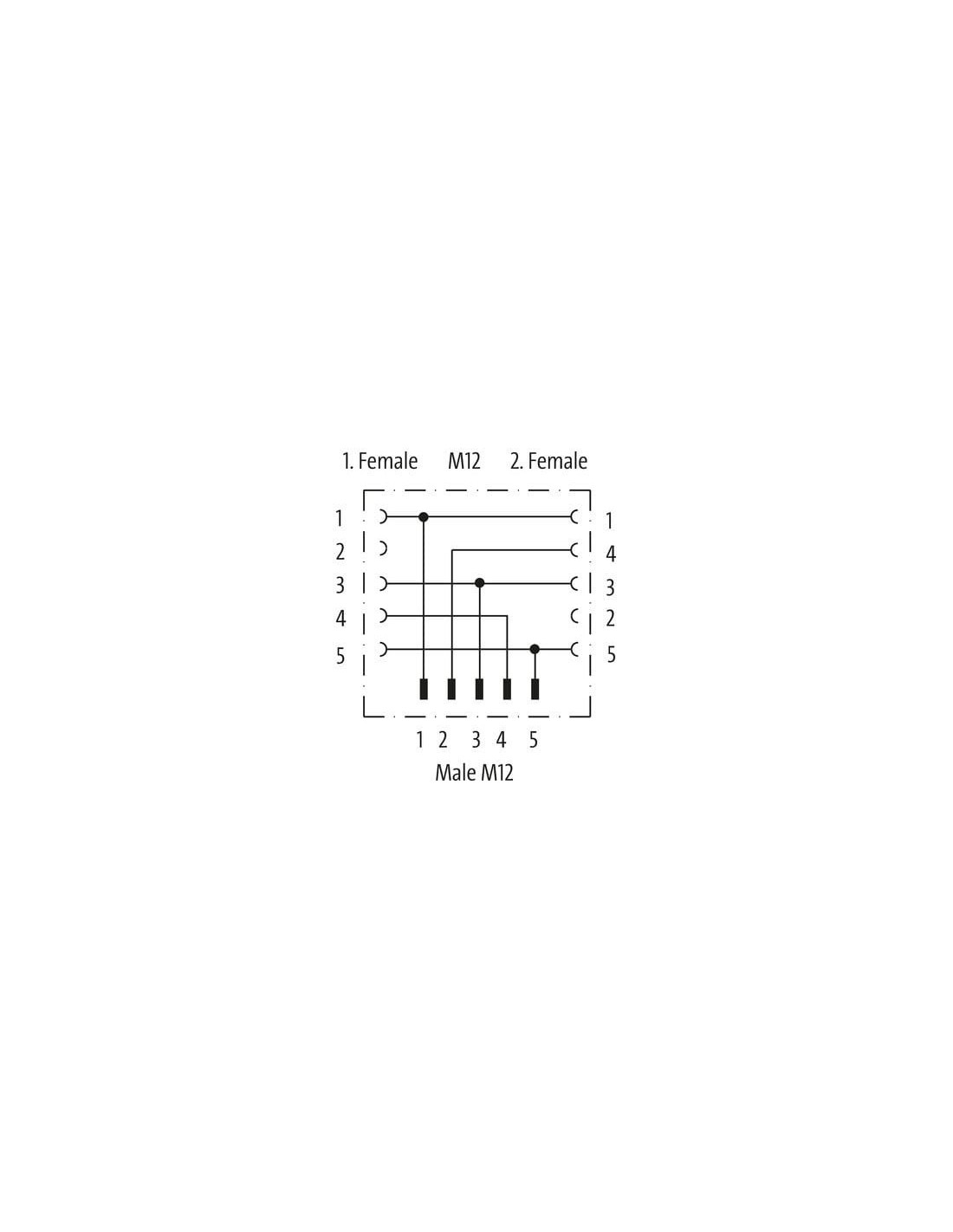

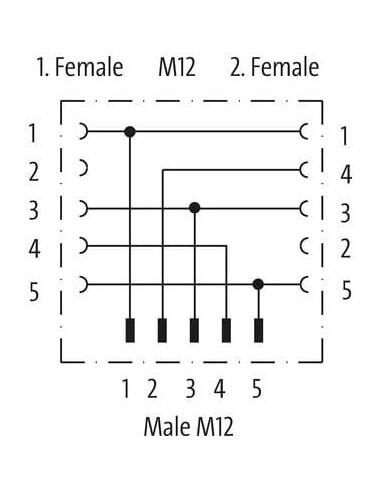

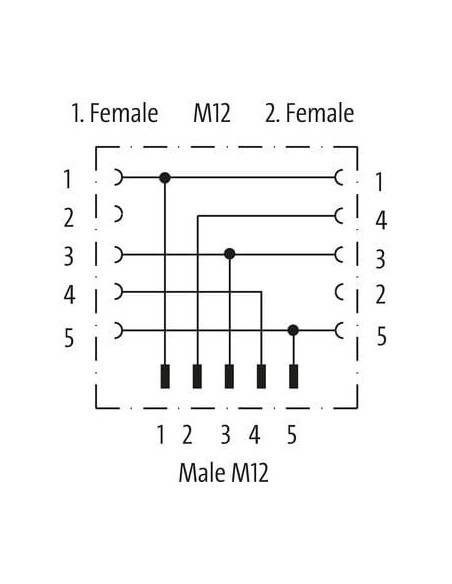

Budowa mechaniczna i diagramy podłączeń

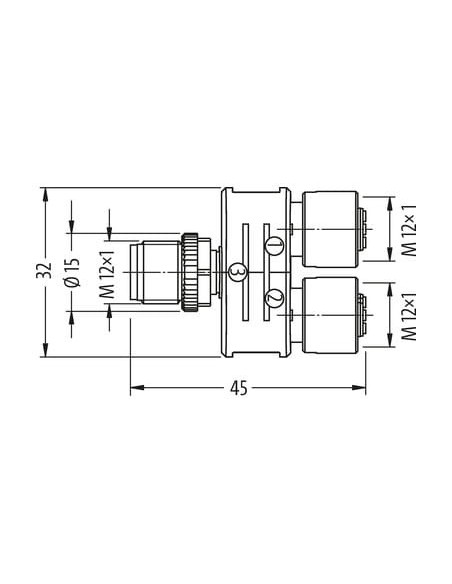

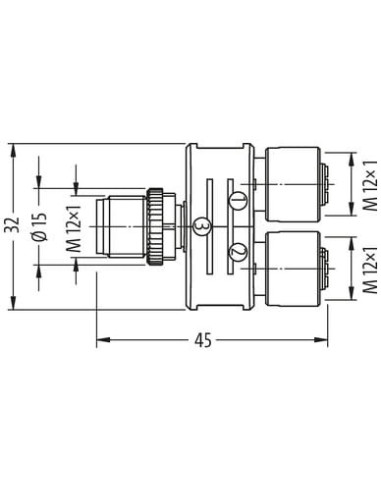

Adapter M12 jest wyposażony w gwinty M12 x 1 oraz ergonomiczną śrubę montażową, co zapewnia stabilne i trwałe połączenie nawet w trudnych warunkach. Układ połączeń przedstawiony na schematach umożliwia właściwy dobór oraz prawidłowe podłączenie urządzenia w układzie automatyki. Wymiary trójnika pozwalają na instalację w rozdzielnicach, szafach sterowniczych oraz panelach operatorskich.
- Materiał obudowy: Tworzywo sztuczne oraz metalowe elementy (powłoka niklowana, gwint cynkowy - odlew ciśnieniowy)
- Odporność temperaturowa: od -25°C do +85°C

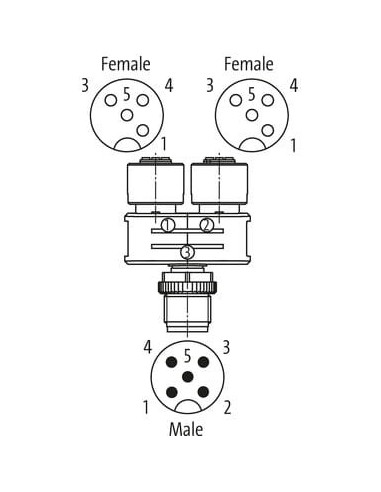

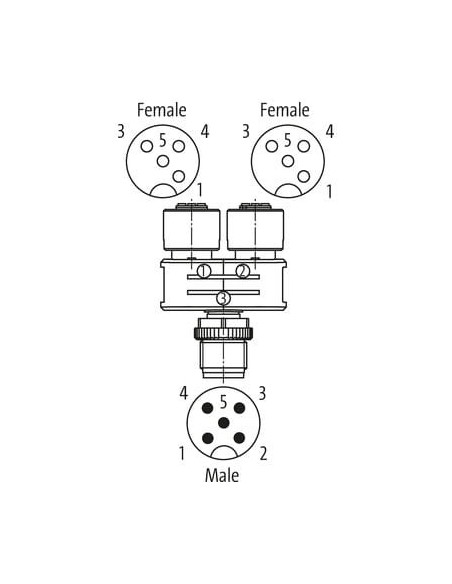

- Oznaczenie pinów ułatwione przez czytelne schematy oraz wyraźne oznaczenia
Bezpieczeństwo montażu i użytkowania złącza M12
Najwyższy poziom ochrony (IP67) oraz zgodność z normą DIN EN 61076-2-101 zapewniają długotrwałą i bezawaryjną pracę w zróżnicowanych warunkach. Specjalnie zaprojektowana konstrukcja trójnika rekomendowana jest do instalacji wymagających niezawodnych połączeń sygnałowych i zasilających w środowiskach o podwyższonym poziomie wibracji, wilgoci i zanieczyszczenia.
Uwaga: Należy chronić złącza przed nadmiernymi obciążeniami mechanicznymi oraz przestrzegać zalecanych promieni gięcia przewodów, aby utrzymać stopień ochrony IP67.
Trójnik M12 Slimline – elastyczne rozwiązanie w automatyce przemysłowej
Złącze rozdzielcze M12 Slimline jest niezastąpionym elementem wszędzie tam, gdzie liczy się prostota rozbudowy instalacji, łatwość montażu oraz niezawodność działania – zarówno w nowoczesnych systemach sterowania, jak i przy rozbudowie istniejących aplikacji przemysłowych.
Polecamy także inne produkty z kategorii: Trójniki »
