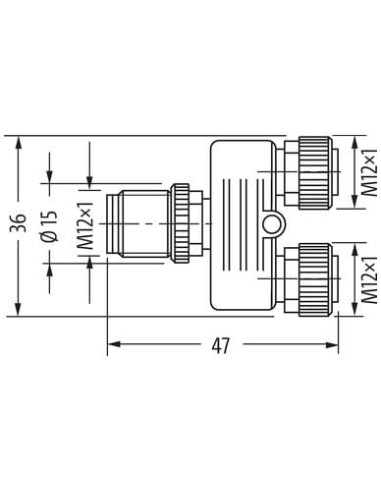

Trójnik
Męski prosty – gniazda proste
M12 – M12, 5-piny
ekranowany
Połączenie równoległe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

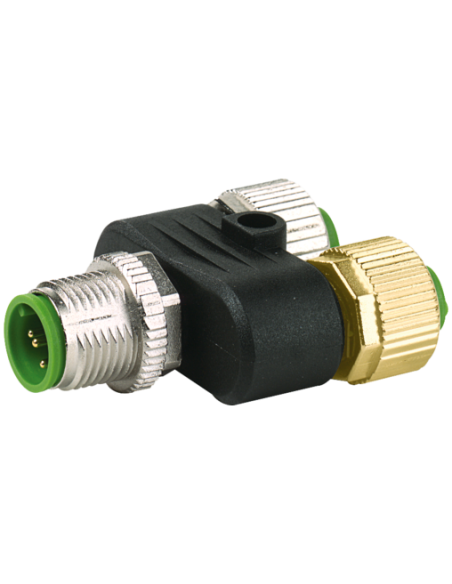

Trójnik M12 męski 5-pinowy – uniwersalne zastosowanie w automatyce przemysłowej
Trójnik M12 męski, 5-polowy - 2xM12 żeński, 5-polowy, ekranowany to wysokiej jakości złącze przeznaczone do profesjonalnych systemów sterowania i automatyki przemysłowej. Produkt o kodzie 7000-42141-0000000 umożliwia szybkie oraz niezawodne rozgałęzianie sygnałów i zasilania w instalacjach elektrycznych i elektronicznych, dbając jednocześnie o zachowanie integralności sygnału dzięki skutecznemu ekranowaniu.
Wytrzymałość i bezpieczeństwo dzięki solidnej konstrukcji
Obudowa wykonana z odpornego tworzywa sztucznego zapewnia wysoką odporność na działanie chemikaliów i olejów, co gwarantuje długotrwałą pracę nawet w trudnych warunkach przemysłowych. Solidne połączenia gwintowane M12 x 1 oraz stopień ochrony IP67 sprawiają, że produkt idealnie nadaje się do stosowania w miejscach narażonych na kurz i wilgoć, zapewniając niezawodną ochronę przed warunkami zewnętrznymi.
Zastosowanie trójnika M12 w instalacjach przemysłowych
Trójniki M12 znajdują zastosowanie wszędzie tam, gdzie potrzebne jest równoległe rozdzielanie sygnałów i zasilania pomiędzy kilka urządzeń przy minimalizacji ilości okablowania. Typowe zastosowania obejmują:
- Automatyka przemysłowa – szybkie łączenie czujników, siłowników, modułów I/O.
- Systemy sterowania maszynami – bezpieczne rozdzielanie sygnałów sterujących.
- Roboty przemysłowe – integracja wielu urządzeń na niewielkiej przestrzeni.
- Transport i logistyka – niezawodne zasilanie i przesył danych do urządzeń na liniach produkcyjnych.
Najważniejsze cechy i korzyści z użycia trójnika M12
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi, gwarantująca stabilny przesył sygnałów w środowisku przemysłowym.
- Prosta i pewna instalacja – połączenia śrubowe oraz odporność na wstrząsy, a także montaż przykręcany lub pluggable, umożliwiają szybki i łatwy montaż.
- Wysoki prąd roboczy – dopuszczalny prąd do 4 A oraz napięcie do 60 V AC/DC umożliwiają szerokie zastosowanie w zasilaniu urządzeń.
- Bezpieczeństwo użytkowania – stopień ochrony IP67 po zainstalowaniu zapewnia niezawodność pracy w trudnych warunkach otoczenia.
- Uniwersalność połączeń – równoległy układ przewodów umożliwia jednoczesne podłączenie i zasilanie dwóch urządzeń z jednego źródła.

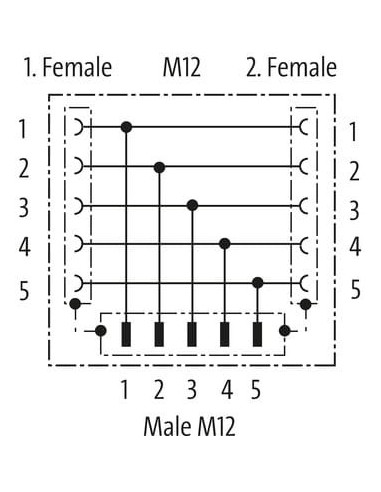

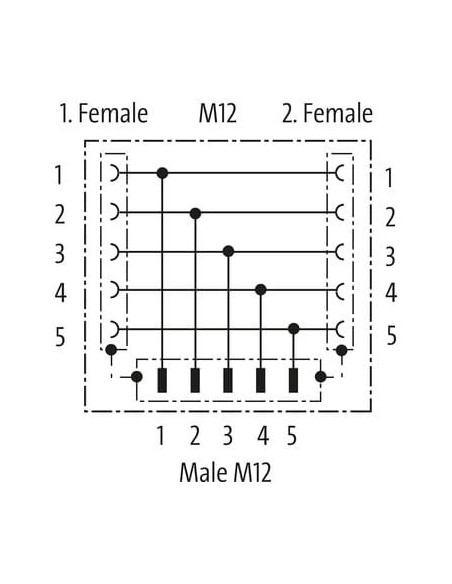

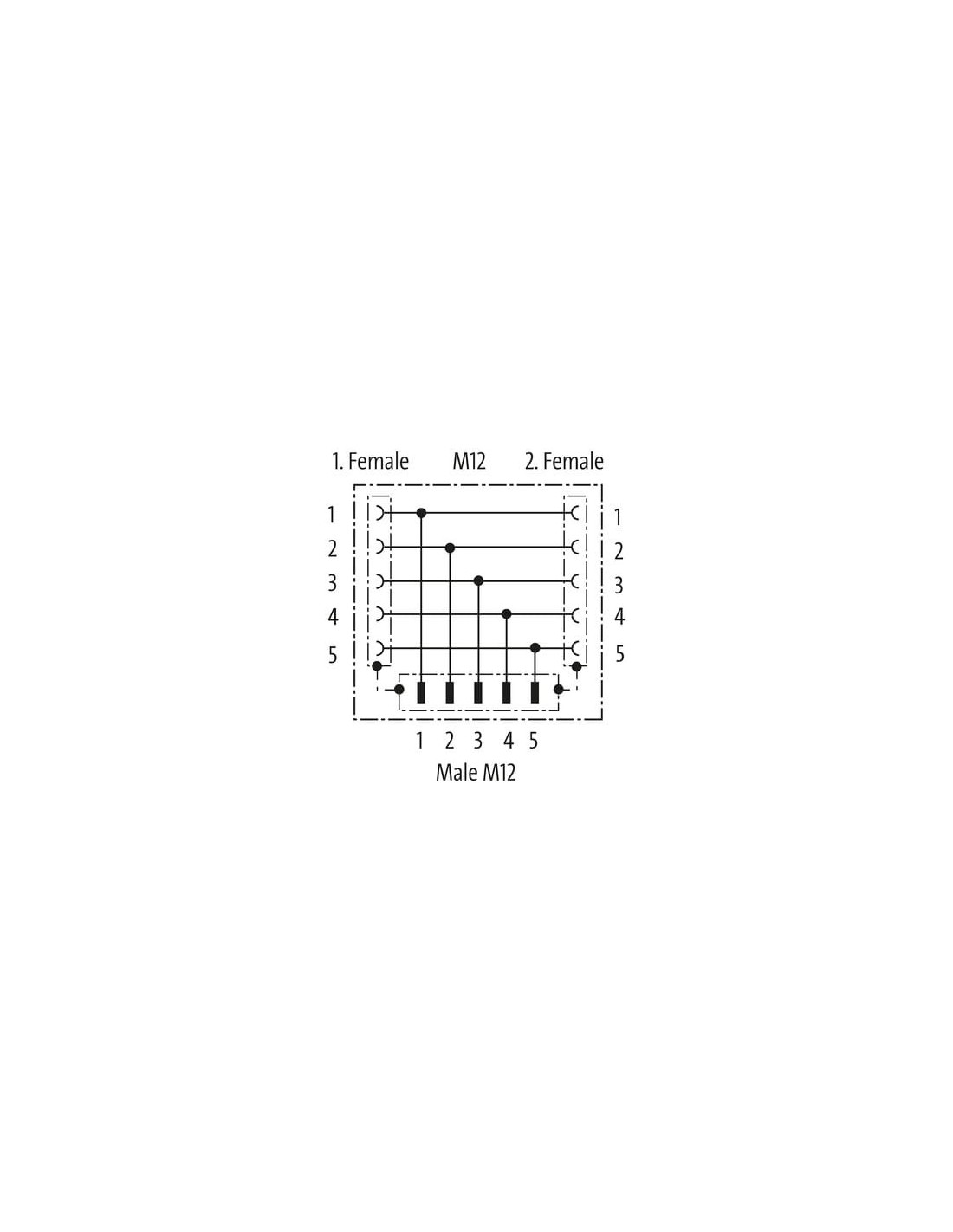

Parametry techniczne i schematy połączeń

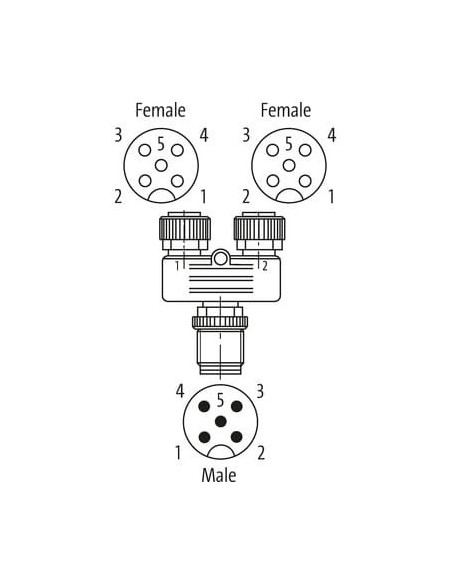

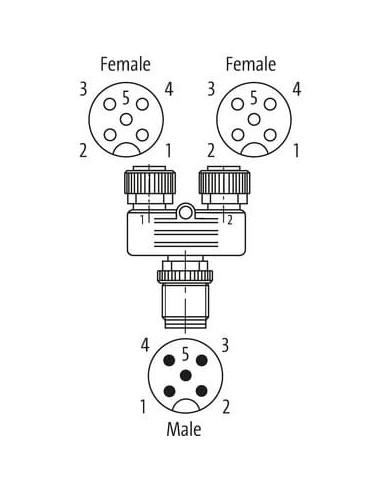

Trójnik M12 o kodzie 7000-42141-0000000 wyposażony jest w jedno złącze męskie M12 oraz dwa żeńskie M12 (każde 5-pinowe), umożliwiając efektywny rozdział sygnałów lub zasilania. Układ pinów zgodny z normą DIN EN 61076-2-101 (M12) oraz kodowanie A gwarantują kompatybilność z większością systemów dostępnych na rynku.
Produkt dedykowany jest użytkownikom wymagającym solidnych i pewnych rozwiązań, gwarantujących niezawodną i stabilną pracę systemów automatyki oraz szybki i łatwy montaż w szerokim zakresie aplikacji przemysłowych.
