Trójnik
Męski prosty – gniazda proste
M12, 5-piny – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Material screw connection | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

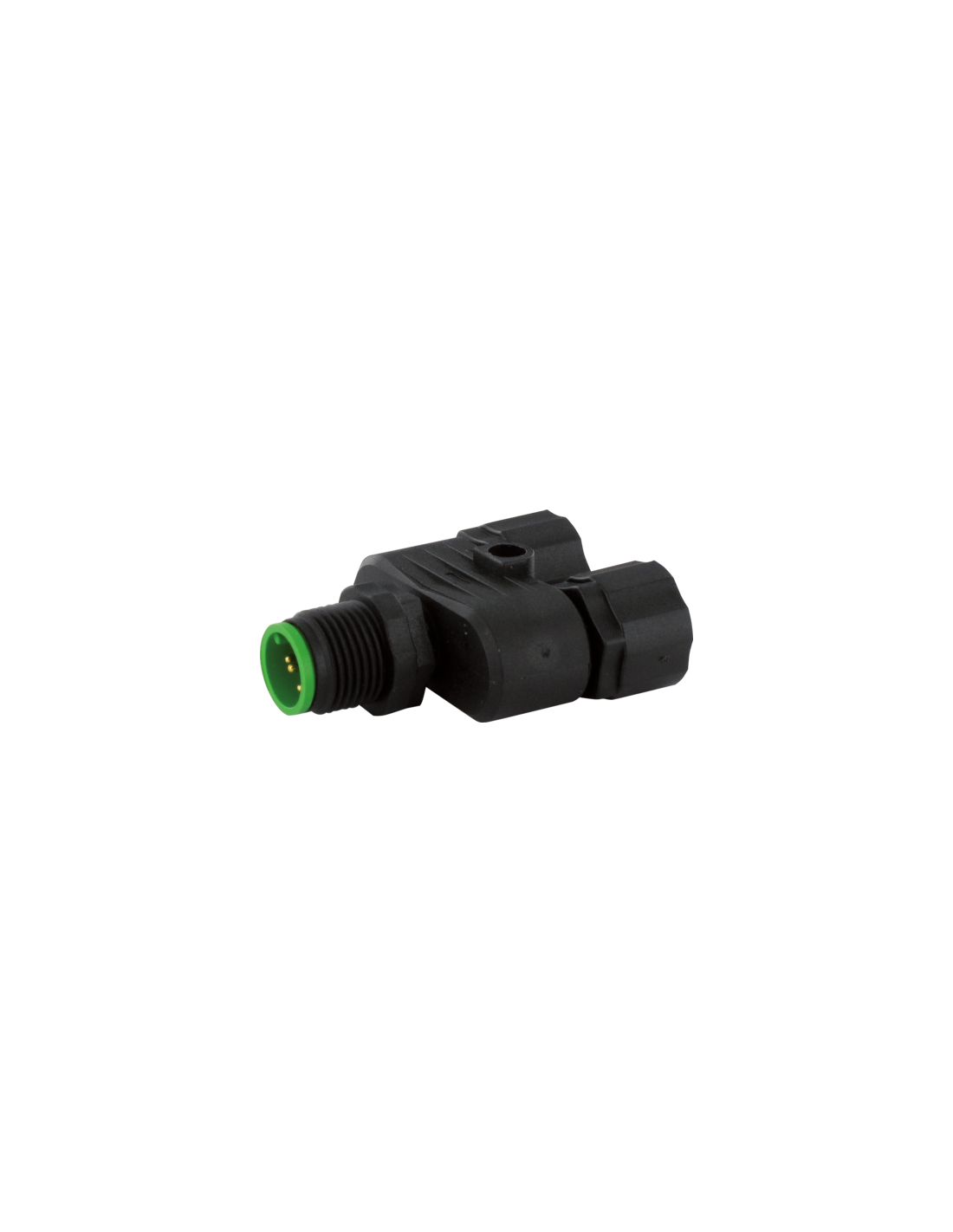

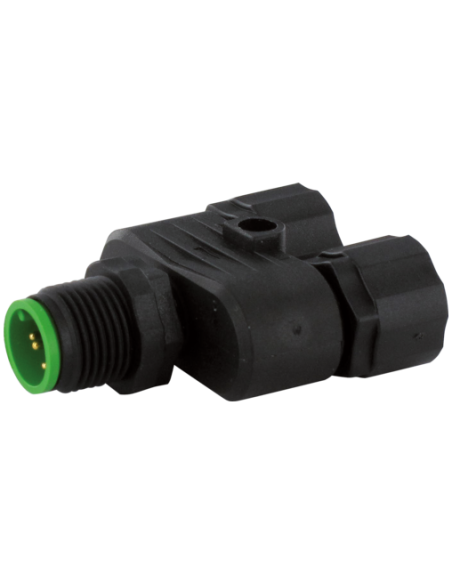

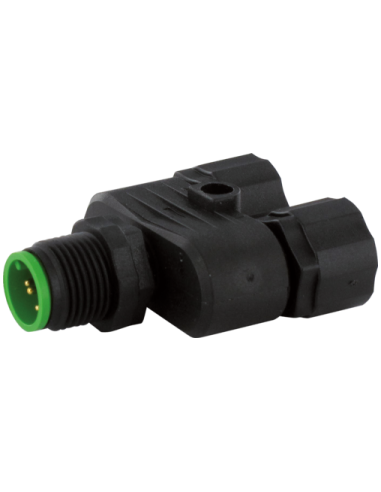

Złącze T SlimLine M12 męskie/2x M12 żeńskie Lite – precyzyjne i niezawodne połączenia przemysłowe
Złącze T SlimLine M12 męskie/2x M12 żeńskie o kodzie 7005-41133-0000000 to praktyczny element służący do rozgałęziania sygnałów w systemach automatyki przemysłowej, maszynowej oraz w aplikacjach wymagających solidnych i kompaktowych połączeń. Umożliwia szybkie i niezawodne łączenie oraz rozdzielanie sygnału lub zasilania, co czyni je uniwersalnym rozwiązaniem dla wielu instalacji przemysłowych.
Główne cechy i zalety złącza T M12 SlimLine

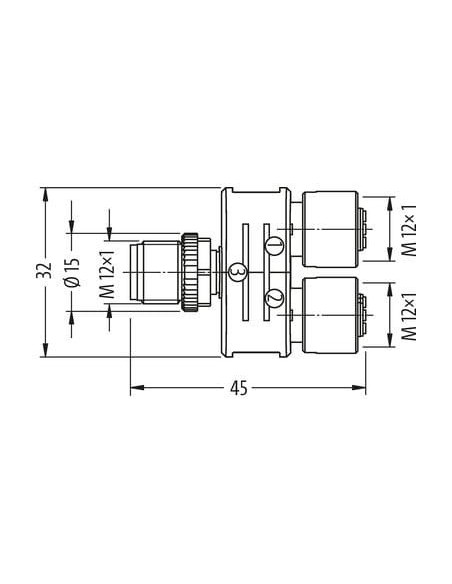

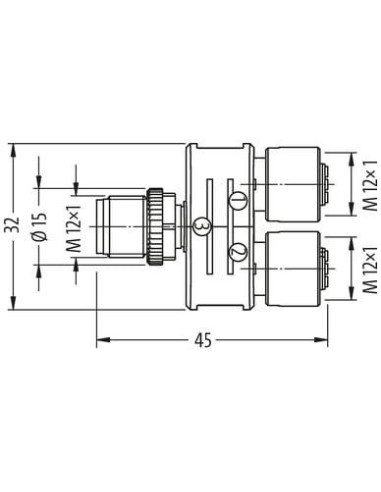

- Kompaktowa konstrukcja – niewielkie rozmiary (45 x 32 mm) zapewniają łatwy montaż nawet w ograniczonych przestrzeniach.
- Solidna budowa – obudowa wykonana z wytrzymałego tworzywa PUR, odporna na działanie wielu chemikaliów i olejów, co gwarantuje długotrwałą i bezproblemową eksploatację w trudnych warunkach przemysłowych.
- Standard M12 – złącze spełnia wymogi normy DIN EN 61076-2-101 (M12), zapewniając kompatybilność z powszechnie stosowanymi systemami automatyki.
- Zwiększona szczelność – stopień ochrony IP67 chroni połączenie przed pyłem oraz krótkotrwałym zanurzeniem w wodzie, umożliwiając zastosowanie nawet w wymagających środowiskach przemysłowych.
- Wysoka niezawodność elektryczna – maksymalne napięcie pracy 60 V AC/DC i prąd do 4 A na styk spełniają oczekiwania większości aplikacji sterujących i zasilających.
- Bezpieczeństwo montażu – zabezpieczenie przeciwwstrząsowe, solidne gniazda montażowe oraz gwint M12x1 umożliwiają pewne i bezpieczne przykręcenie złącza.
Zastosowania złącza T SlimLine M12
Złącze T M12 SlimLine doskonale sprawdza się w branży automatyki przemysłowej, instalacjach liniowych, systemach transportowych, maszynach produkcyjnych, robotyce oraz wszędzie tam, gdzie wymagane są szybkie i pewne rozgałęzienia sygnałowe lub zasilające. Ułatwia podłączanie czujników, siłowników oraz innych elementów systemów sterowania, jednocześnie pozwalając na zachowanie wysokiej szczelności i trwałości połączenia.

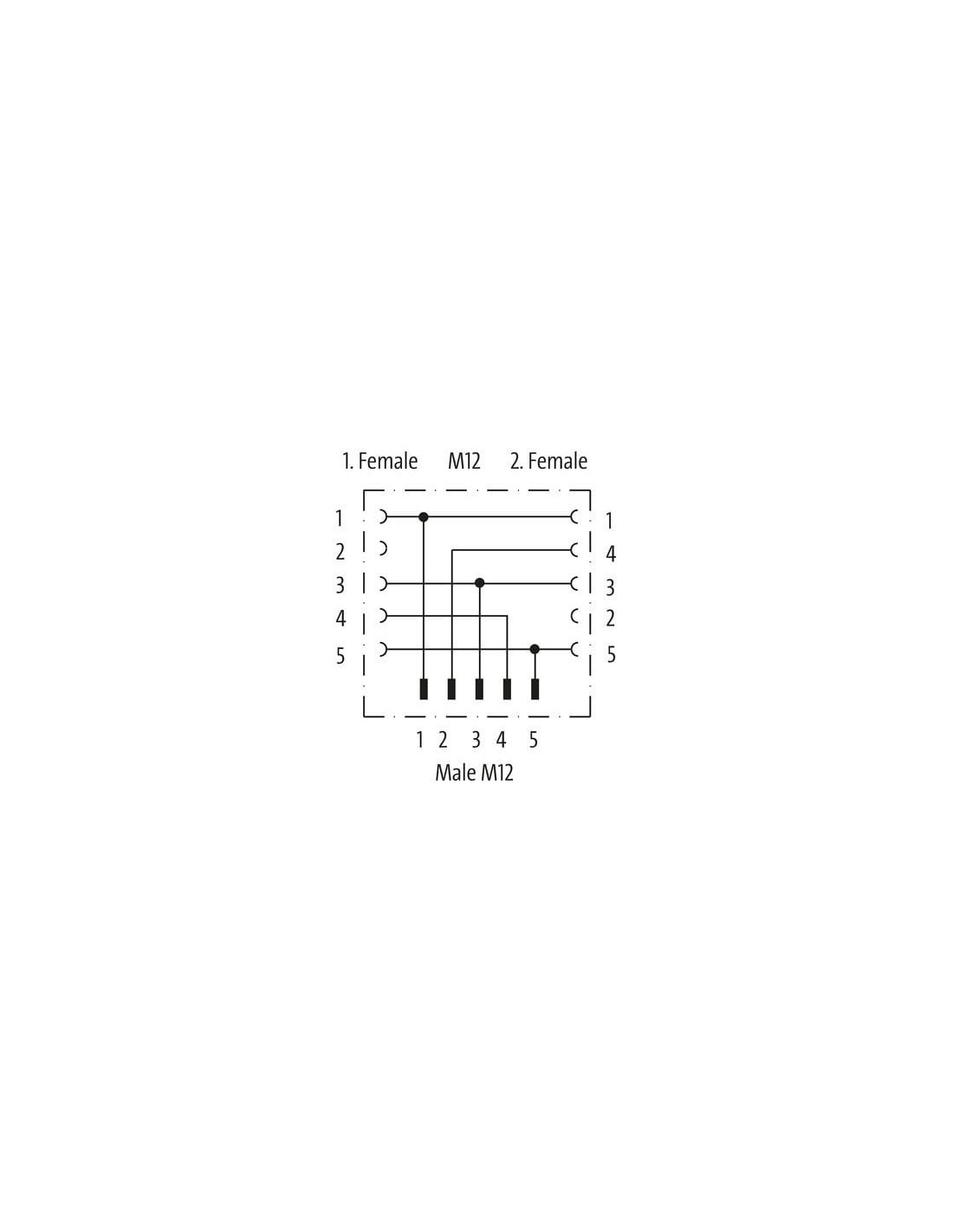

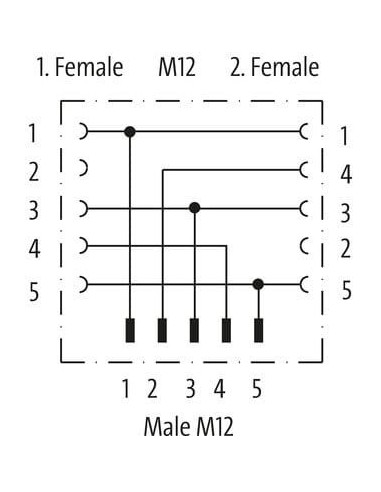

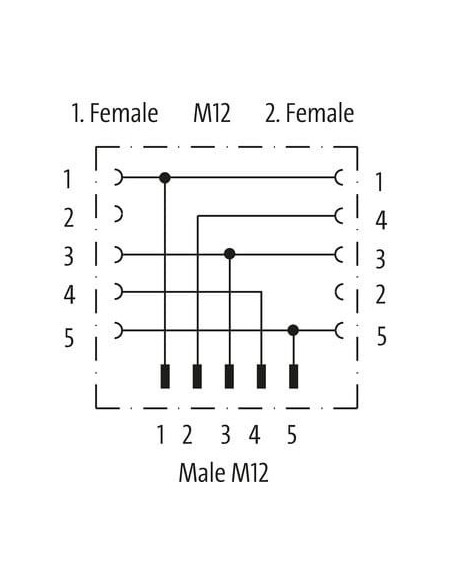

Budowa i schemat połączeń

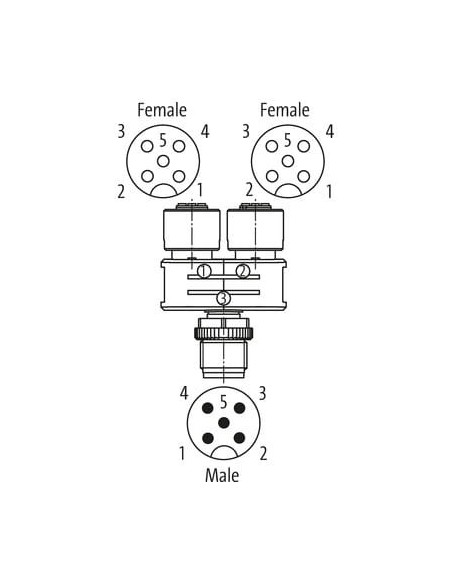

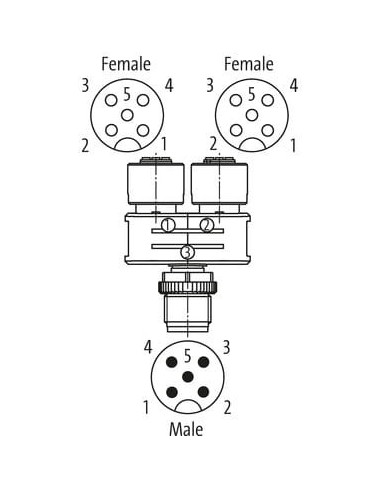

Złącze wyposażone jest w jedno gniazdo M12 męskie (5-pinowe) oraz dwa gniazda M12 żeńskie (4-pinowe). Przemyślany schemat połączeń pozwala na bezpieczną i prawidłową dystrybucję sygnału lub zasilania. Dostępne są wyraźne oznaczenia pinów, co ułatwia prawidłowy i intuicyjny montaż.
Typowe zastosowania i możliwości integracji
- Punkty rozgałęzienia w sieciach komunikacji przemysłowej
- Podłączanie czujników, siłowników oraz urządzeń wykonawczych
- Tworzenie modułowych i łatwo modyfikowalnych instalacji
- Modernizacja istniejących systemów bez konieczności wymiany kabli
- Zapewnienie wysokiego stopnia ochrony IP67 w połączeniach elektrycznych
Wybór złącza T SlimLine M12 to wygoda, bezpieczeństwo i pewność eksploatacji w każdej profesjonalnej instalacji przemysłowej — zarówno w nowoczesnych systemach, jak i podczas rozbudowy istniejącej infrastruktury.
