Trójnik
Męski prosty – gniazda proste
M12 – M12, 5-piny
ekranowany
Funkcja rozdzielcza (NO)
Nakrętka V2A/śruba
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze T M12 ekranowane 5-biegunowe męskie / 4-biegunowe żeńskie V2A – funkcjonalność i wytrzymałość

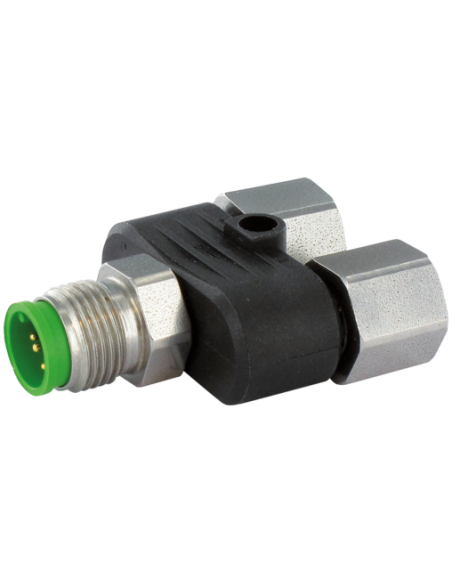

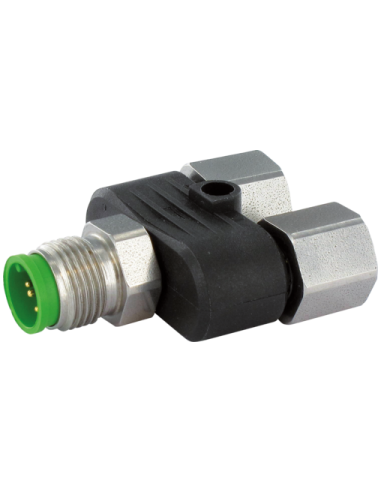

Złącze T M12 7002-42121-0000000 to specjalistyczny trójnik przemysłowy, który umożliwia szybkie i niezawodne rozdzielenie sygnału lub zasilania w instalacjach automatyki. Produkt wyposażony jest w prosty męski wtyk M12 (5-pinowy) oraz dwa proste żeńskie gniazda M12 (4-pinowe), co pozwala na jego zastosowanie w szerokiej gamie aplikacji przemysłowych.
Wytrzymała konstrukcja – trwałość w każdych warunkach
Obudowa złącza została wykonana z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na działanie olejów. Nakrętki oraz śruby ze stali nierdzewnej V2A (1.4305, V4A) zapewniają doskonałą ochronę mechaniczną oraz odporność na korozję. Dzięki wysokiej szczelności IP67, złącze jest idealne do pracy w trudnych warunkach przemysłowych narażonych na pył, wilgoć i zabrudzenia.
Możliwości zastosowania złącza T M12
- Automatyka przemysłowa: Rozdzielanie sygnałów i zasilania w maszynach, robotach i liniach produkcyjnych.
- Systemy czujników: Możliwość łączenia wielu czujników w jednej aplikacji bez używania rozległych skrzynek przyłączeniowych.
- Maszyny mobilne oraz aplikacje terenowe: Złącze odporne na wstrząsy i wilgoć.
- Budowa maszyn, instalacje rozproszone: Ułatwia trasowanie przewodów oraz elastyczne rozbudowywanie instalacji.
Najważniejsze zalety i cechy złącza T 5P/4P M12
- Umożliwia szybkie i łatwe połączenie oraz rozdzielenie sygnałów lub zasilania.
- Ekranowana konstrukcja zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC), co zwiększa niezawodność sygnału w środowisku przemysłowym.
- Wytrzymałe materiały: tworzywo sztuczne i stal nierdzewna V2A gwarantują długą żywotność, nawet przy intensywnym użytkowaniu.
- Norma DIN EN 61076-2-101 (M12) – kompatybilność z większością instalacji europejskich.
- Prosty, intuicyjny montaż – system wkręcany M12 x 1 oraz zabezpieczenie przeciwwstrząsowe.
- Bezpieczne użytkowanie dzięki wysokiemu stopniowi ochrony (IP67) oraz odporności na temperatury od -25°C do +85°C.

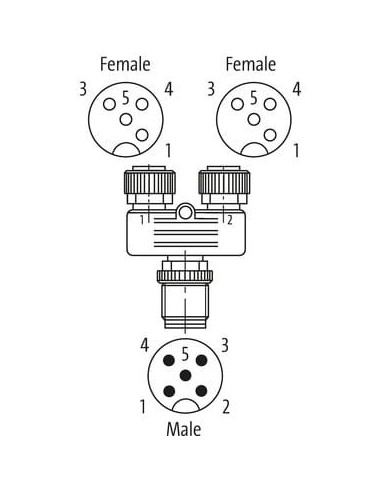

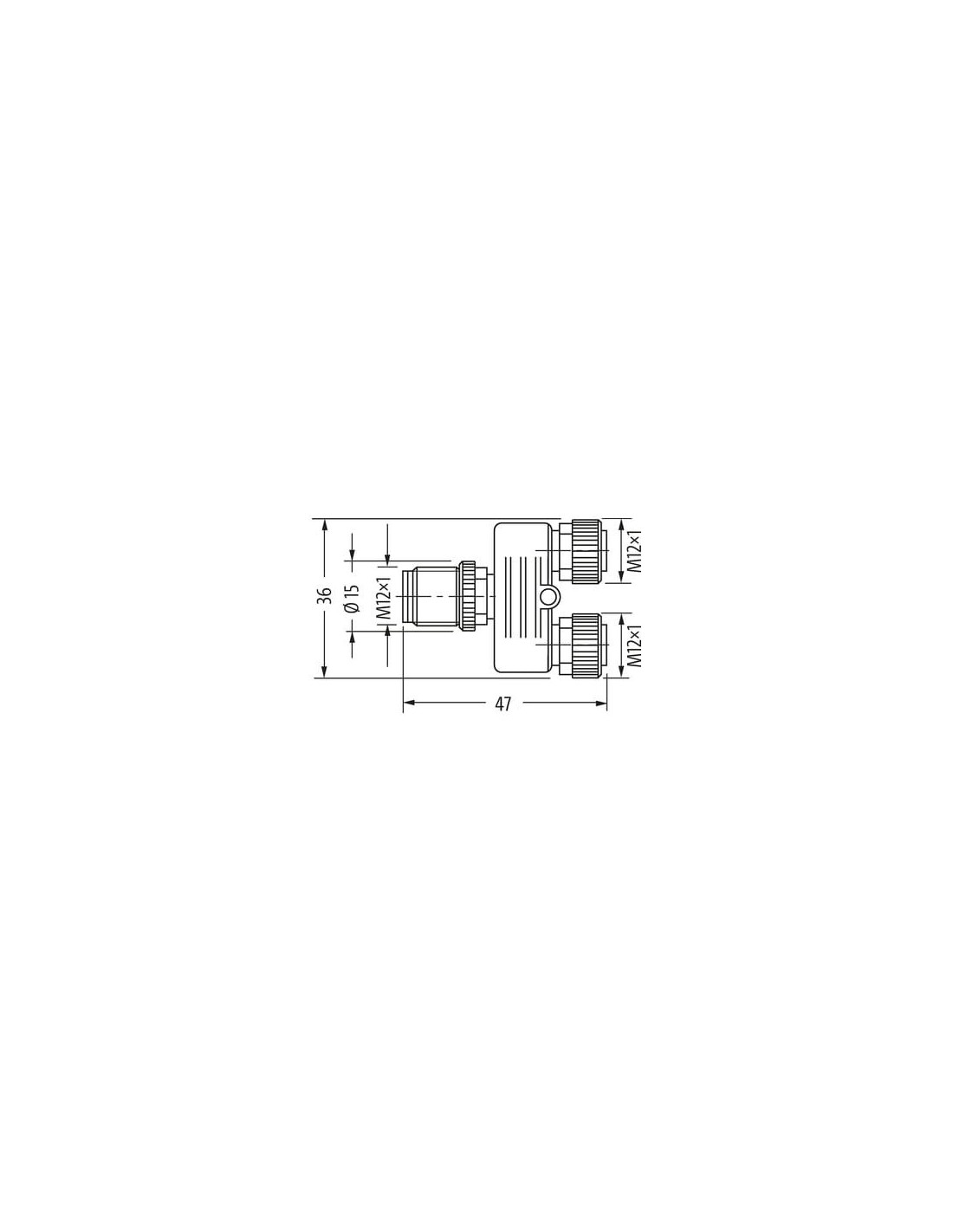

Typowa budowa i schemat połączeń złącza trójnikowego M12

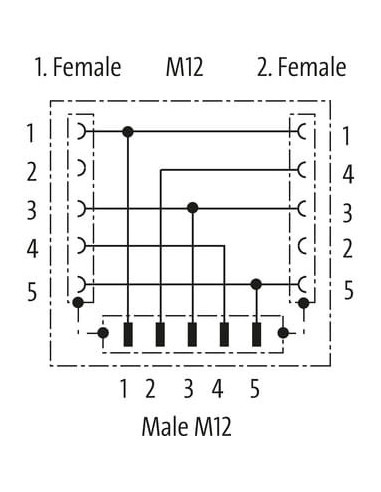

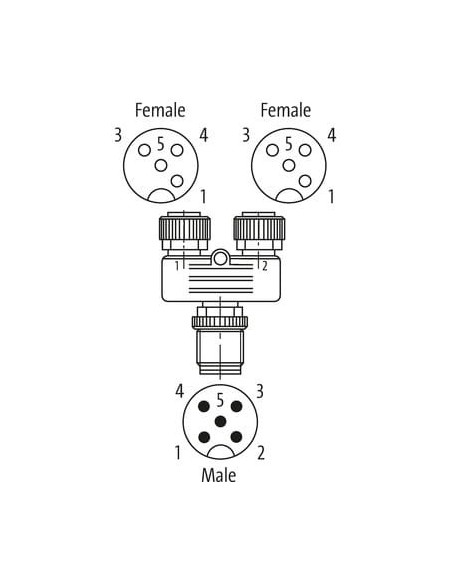

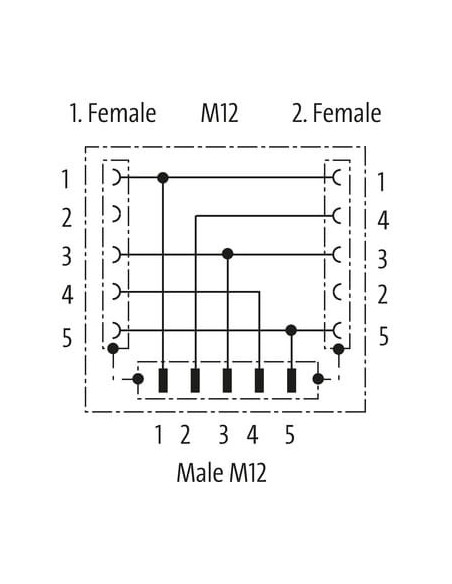

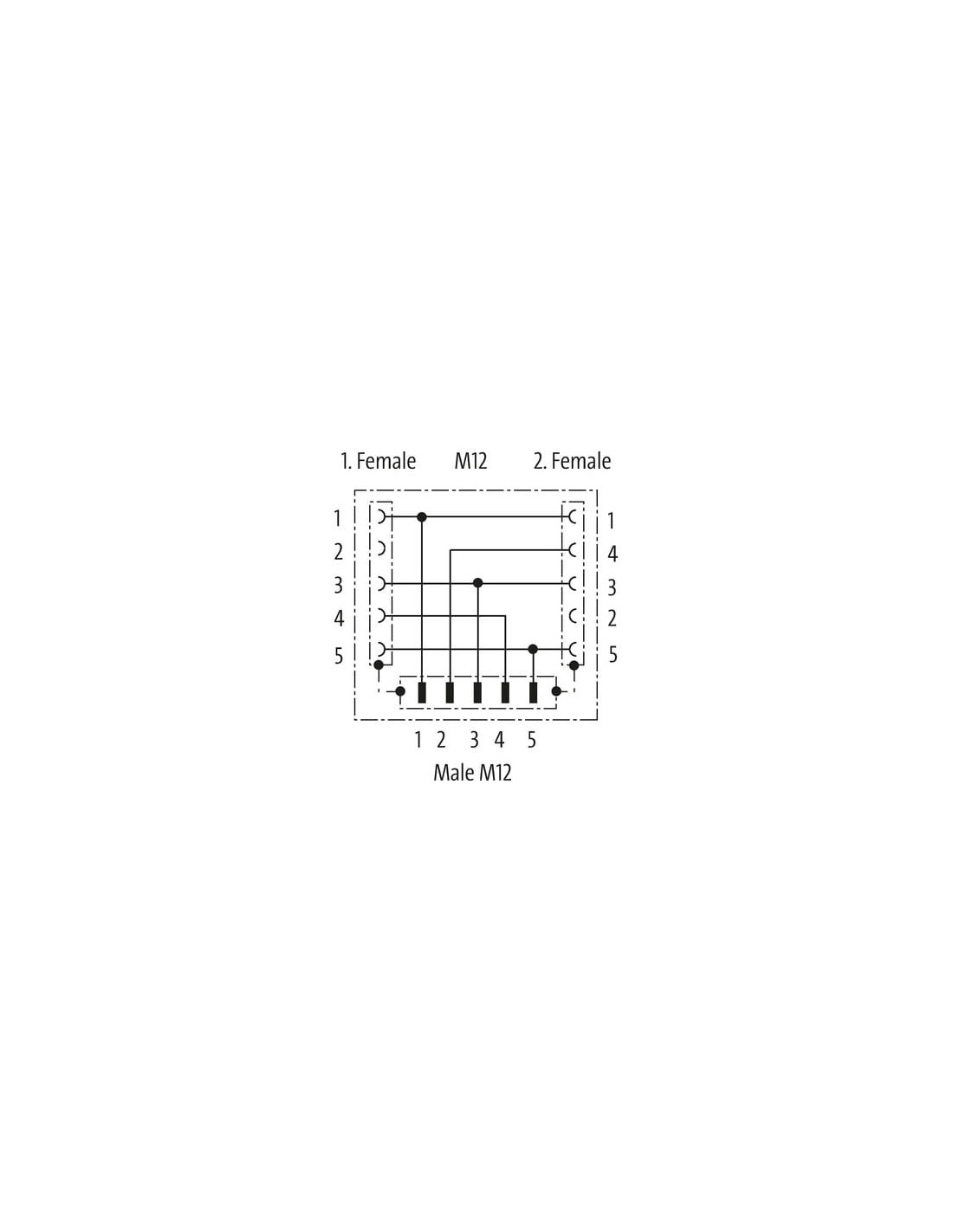

Zaawansowana konstrukcja umożliwia rozdzielenie połączenia elektrycznego zgodnie ze schematem, który pozwala na równoczesną komunikację oraz zasilanie kilku urządzeń peryferyjnych. Zastosowanie kodowania A gwarantuje poprawność i bezpieczeństwo łączenia zgodnie ze standardem M12.

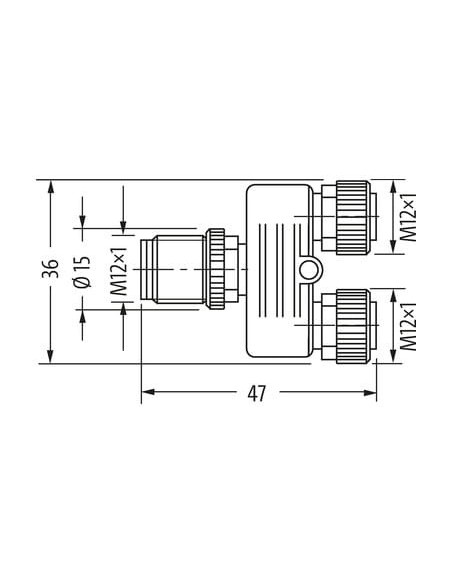

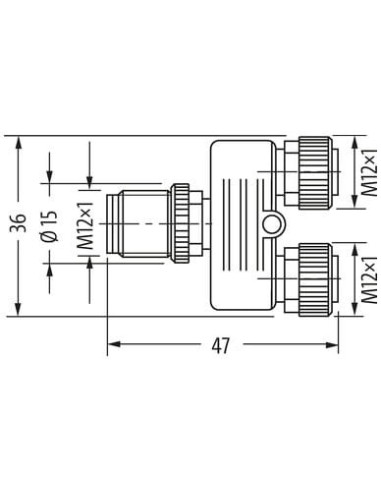

Pełna dokumentacja elektryczna oraz wymiary mechaniczne pozwalają na łatwe dopasowanie złącza do istniejących układów bez konieczności dodatkowej obróbki czy czasochłonnych modyfikacji.
Podsumowanie – uniwersalne złącze T M12 do zastosowań profesjonalnych
Złącze T 5-biegunowe męskie / 4-biegunowe żeńskie M12 ekranowane, V2A (7002-42121-0000000) to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, w których istotne są trwałość, pewność połączenia oraz ochrona przed zakłóceniami i czynnikami zewnętrznymi. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów automatyki przemysłowej oraz czujnikowych.
