Trójnik
Męski prosty – gniazda proste
M12 – M12, 4-piny

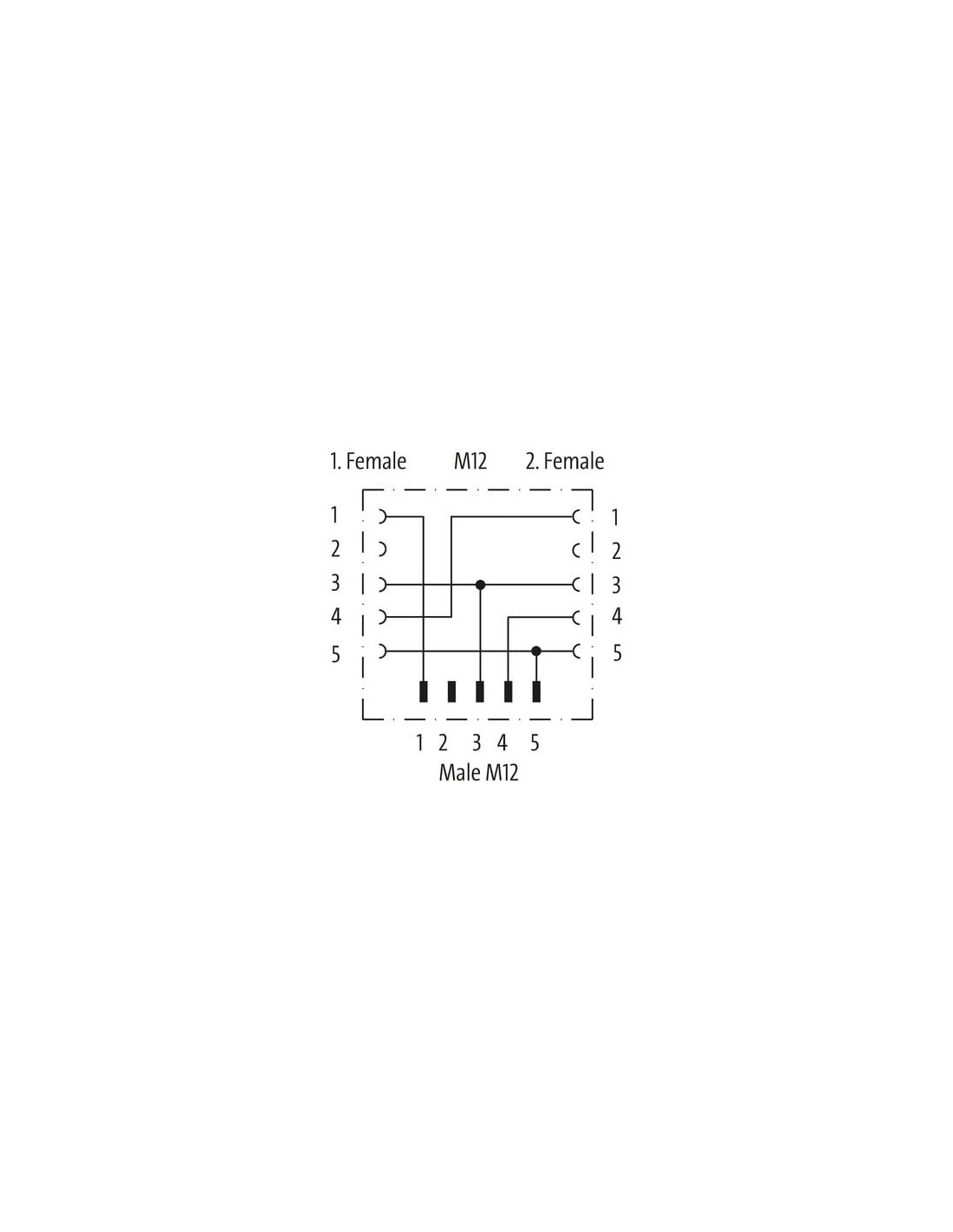

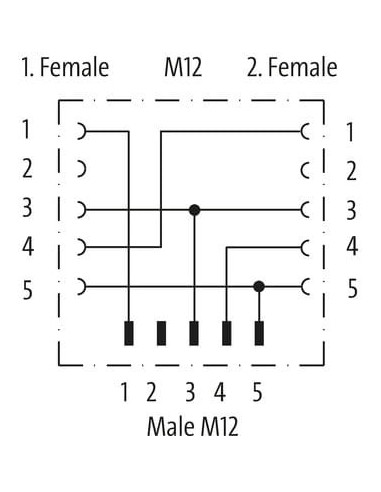

Połączenie szeregowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Gender | male |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW13 |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW 13 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

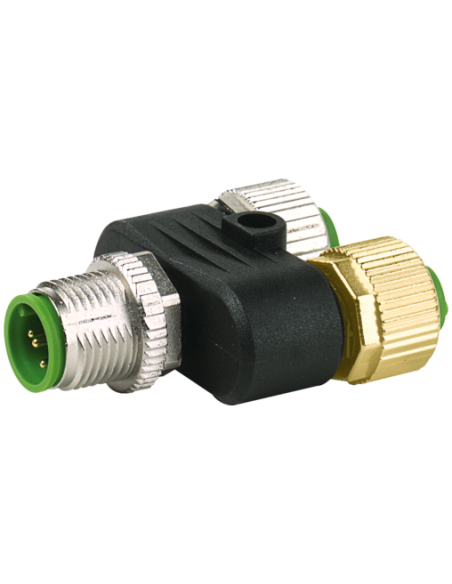

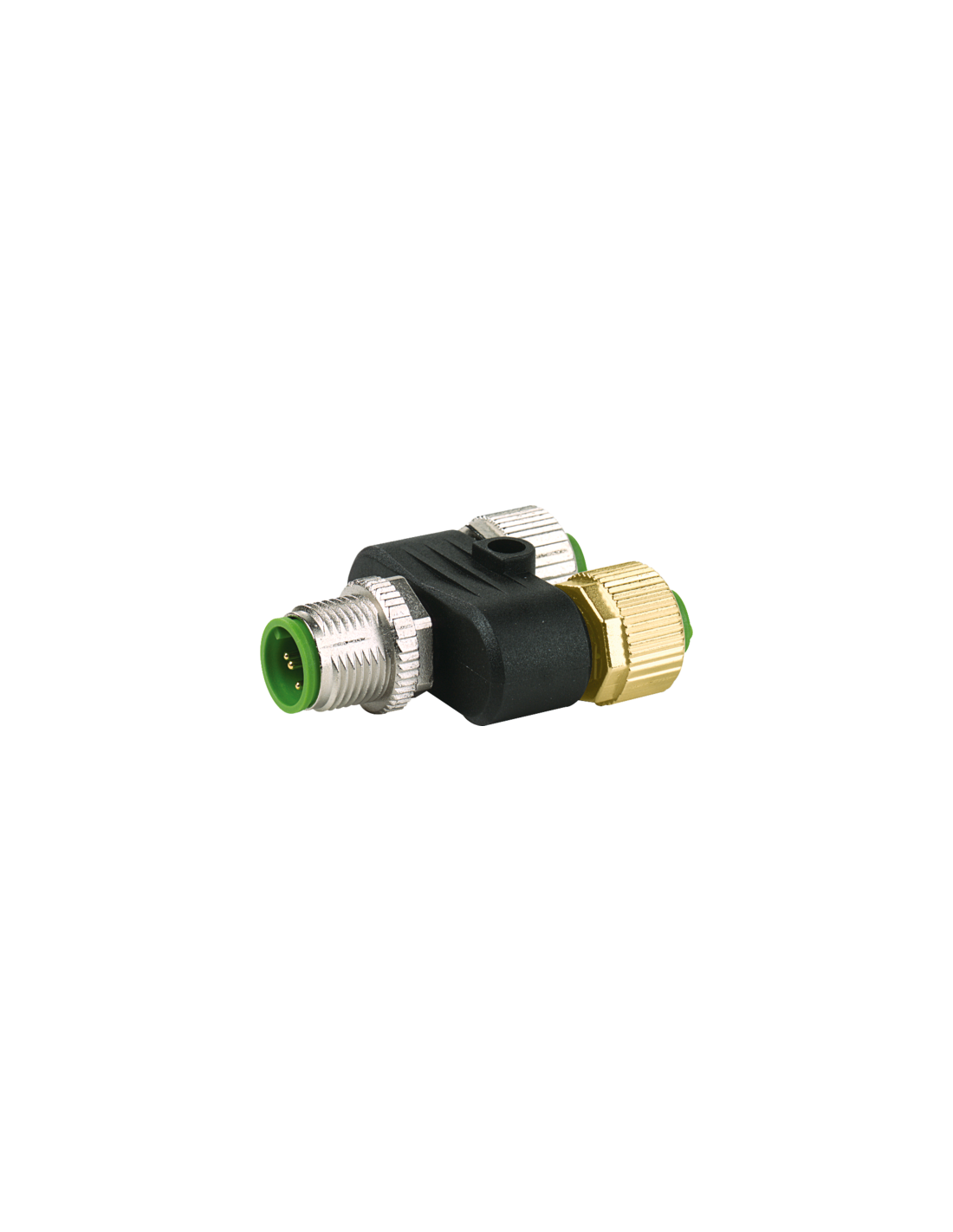

Trójnik M12 męski 4-polowy 2xM12 żeński - Rozgałęźnik Przemysłowy
Trójnik M12 męski 4-polowy o kodzie 7000-41161-0000000 to wysokiej jakości komponent przeznaczony do połączeń elektrycznych w aplikacjach przemysłowych. Ten rozgałęźnik pozwala na szybkie i bezpieczne połączenie dwóch urządzeń z przewodem typu M12 4-pin za pomocą jednego złącza męskiego oraz dwóch złączy żeńskich. Dzięki wykonaniu z odpornych materiałów i zgodności z normą DIN EN 61076-2-101, produkt zapewnia niezawodność w trudnych warunkach eksploatacyjnych.
Zastosowania i funkcjonalność Trójnika M12 4-polowego
Trójnik M12 A-kodowany doskonale sprawdza się w rozdzielaniu sygnałów i zasilania w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach montażowych oraz instalacjach wymagających solidnego połączenia o wysokim stopniu ochrony IP67. Może być stosowany wszędzie tam, gdzie wymagane jest szeregowe łączenie czujników, siłowników lub innych urządzeń peryferyjnych.
- Szybki montaż – Wtyki przystosowane do skręcania oraz plug-in, co ułatwia i przyspiesza instalację bez użycia specjalistycznych narzędzi.
- Wysoka odporność – Obudowa z tworzywa sztucznego wykazuje bardzo dobrą odporność chemiczną oraz na działanie olejów, co pozwala na zastosowanie produktu w środowisku o wysokim zapyleniu oraz obecności agresywnych środków.
- Wielofunkcyjność – Odpowiedni do instalacji podłączanych zarówno do zasilania (do 60V AC/DC), jak i przesyłu sygnałów.
- Bezpieczeństwo – Klasa ochrony IP67 zapewnia ochronę przed pyłem i wodą, nawet podczas zanurzenia, a zastosowanie zabezpieczeń przeciwwstrząsowych pozwala na użytkowanie w środowiskach narażonych na drgania mechaniczne.
Budowa i parametry mechaniczne Trójnika M12 męski – 2x M12 żeński

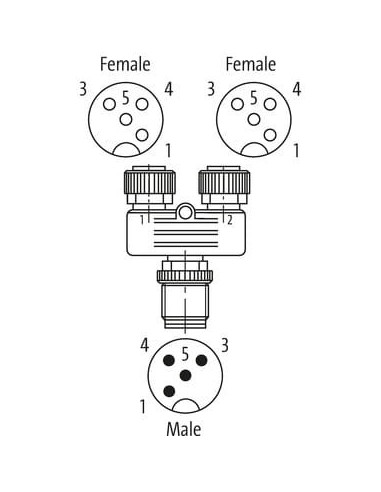

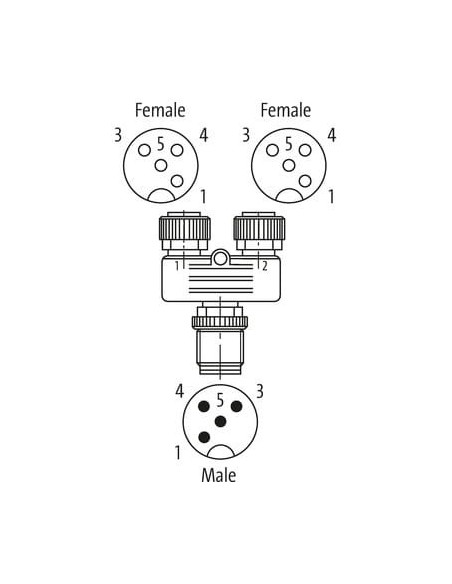

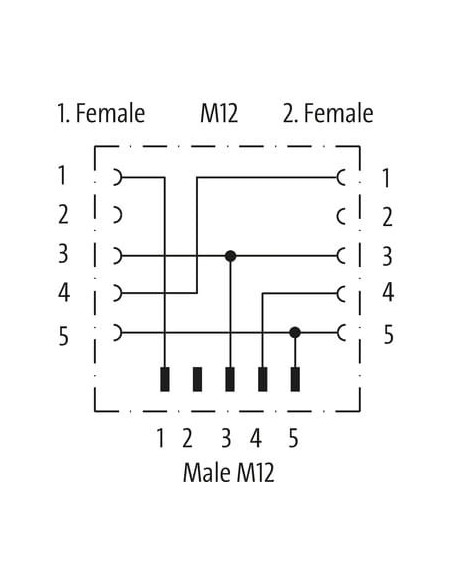

Trójnik posiada trzy złącza M12 x 1 – jedno męskie i dwa żeńskie, wszystkie w wersji 4-polowej (A-kodowanie). Solidna konstrukcja zapewnia trwałość, a niklowana powłoka oraz blokada z cynkowego odlewu ciśnieniowego gwarantują odporność na korozję i uszkodzenia mechaniczne.

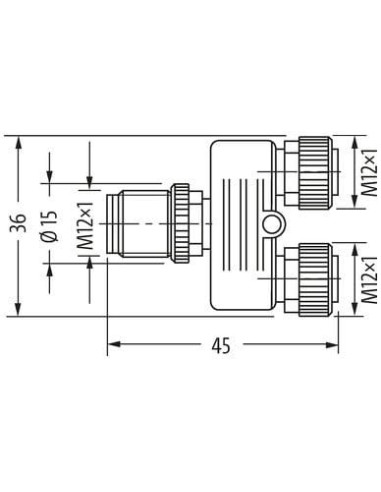

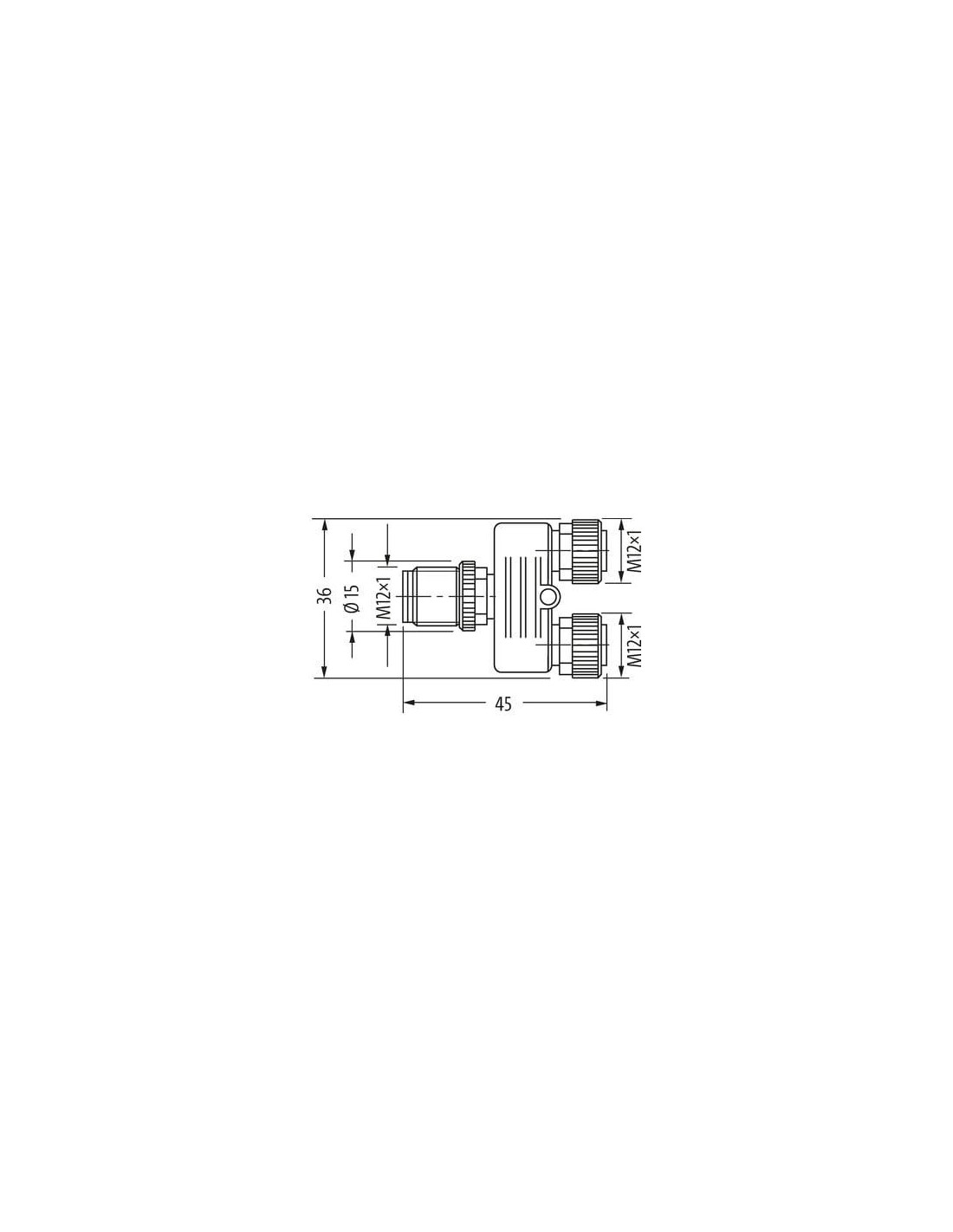

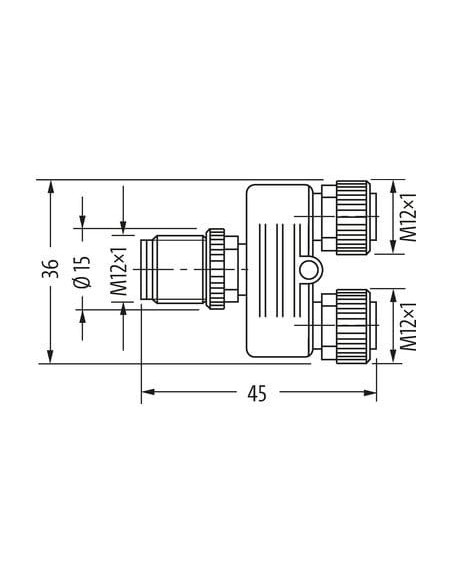

- Kompaktowe wymiary – długość całkowita 45 mm, średnica złącza 15 mm, rozstaw gniazd umożliwiający wygodny montaż w ograniczonej przestrzeni.
- Maksymalny moment dokręcania: 0,6 Nm – gwarancja szczelności oraz bezpieczeństwa połączenia.
- Rozstaw klucza SW13 – prosty montaż oraz demontaż za pomocą standardowych narzędzi.
Typowe zastosowania i zalety rozgałęźnika M12
Trójniki M12 są często wykorzystywane w:
- Układach automatyki przemysłowej do rozprowadzania sygnałów sterujących i zasilania.
- Instalacjach czujników i siłowników wymagających połączenia szeregowego.
- Systemach robotyki i logistyki przemysłowej.
- W miejscach, gdzie konieczna jest szybka wymiana lub rozbudowa instalacji.
Rozgałęźnik jest również szczególnie polecany do aplikacji, w których kluczowe jest zachowanie wysokiego stopnia szczelności oraz odporności na działanie trudnych warunków środowiskowych.
Podsumowanie – cechy kluczowe trójnika M12 4-polowego
- Typ połączenia: M12 x 1, 4 piny, A-kodowanie, jedno złącze męskie, dwa złącza żeńskie
- Stopień ochrony: IP67
- Materiał obudowy: Tworzywo sztuczne, odporność chemiczna i mechaniczna
- Środowisko pracy: Temperatura od -25°C do +85°C
- Maksymalne napięcie: 60 V AC/DC
- Maksymalny prąd: 4A na styk
- Standard: DIN EN 61076-2-101
- Szybki montaż i pewność połączenia dzięki konstrukcji umożliwiającej skręcenie oraz zastosowaniu zabezpieczeń przeciwwstrząsowych
Trójnik M12 męski 4-polowy 2xM12 żeński to uniwersalne rozwiązanie do rozbudowy i modernizacji instalacji automatyki przemysłowej, umożliwiające niezawodne i szybkie połączenie elementów systemu, nawet w wymagających warunkach pracy.
