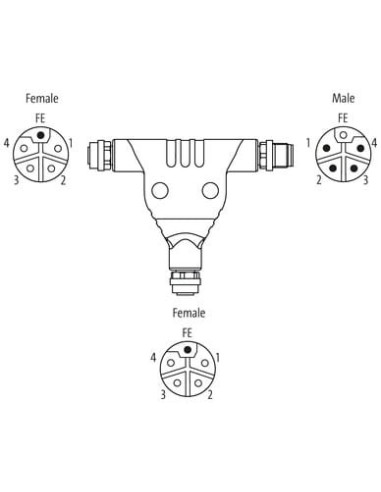

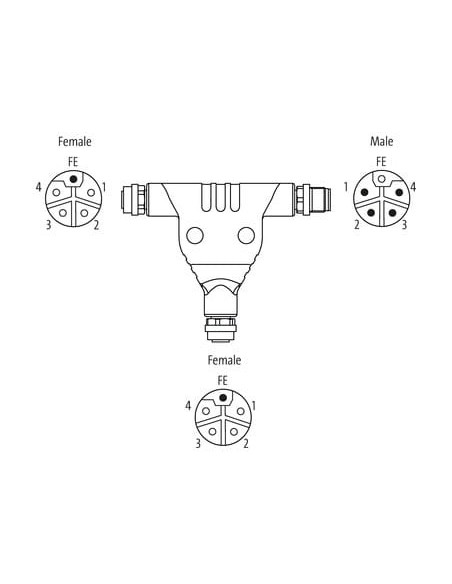

Trójnik
M12 Power
Kodowanie L
4 + FE
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Norma produktu | IEC 61076-2-111 |
Strona 3
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Kodowanie | L |
| Materiał styk | Mosiądz |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

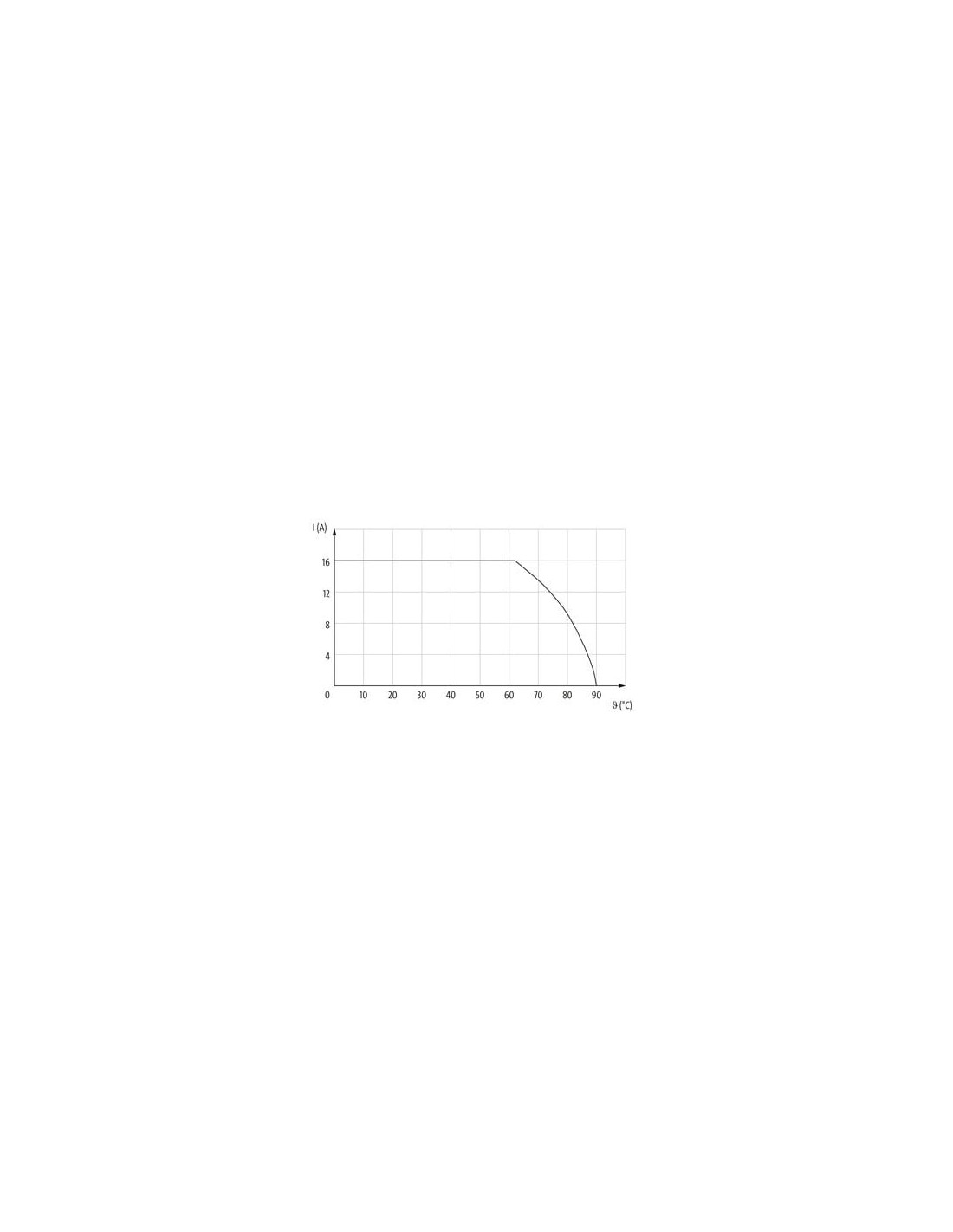

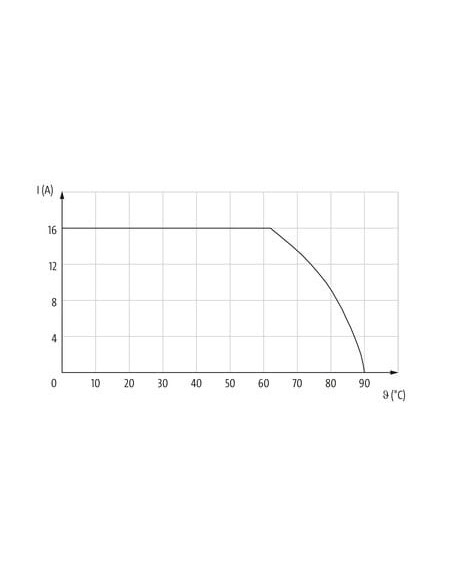

| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

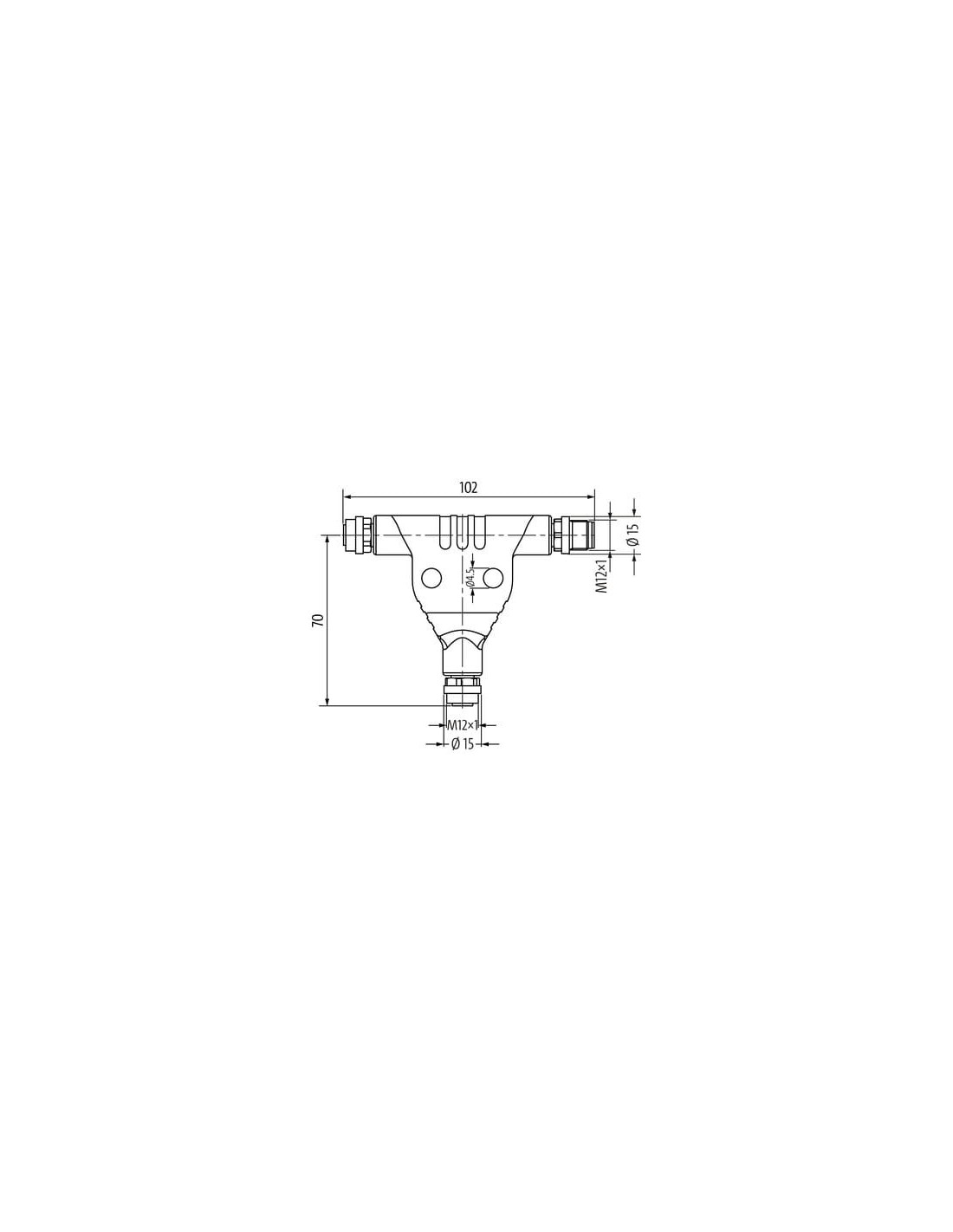

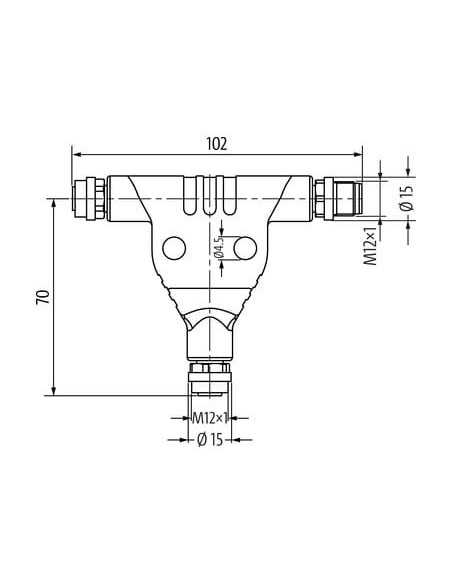

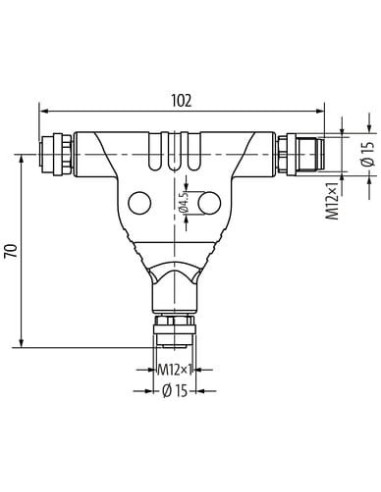

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | TPU |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 90 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

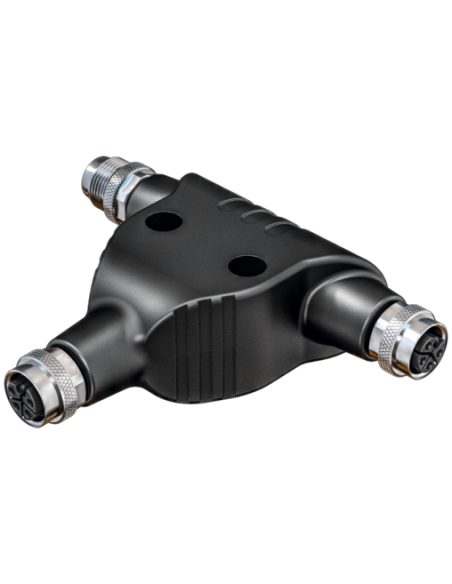

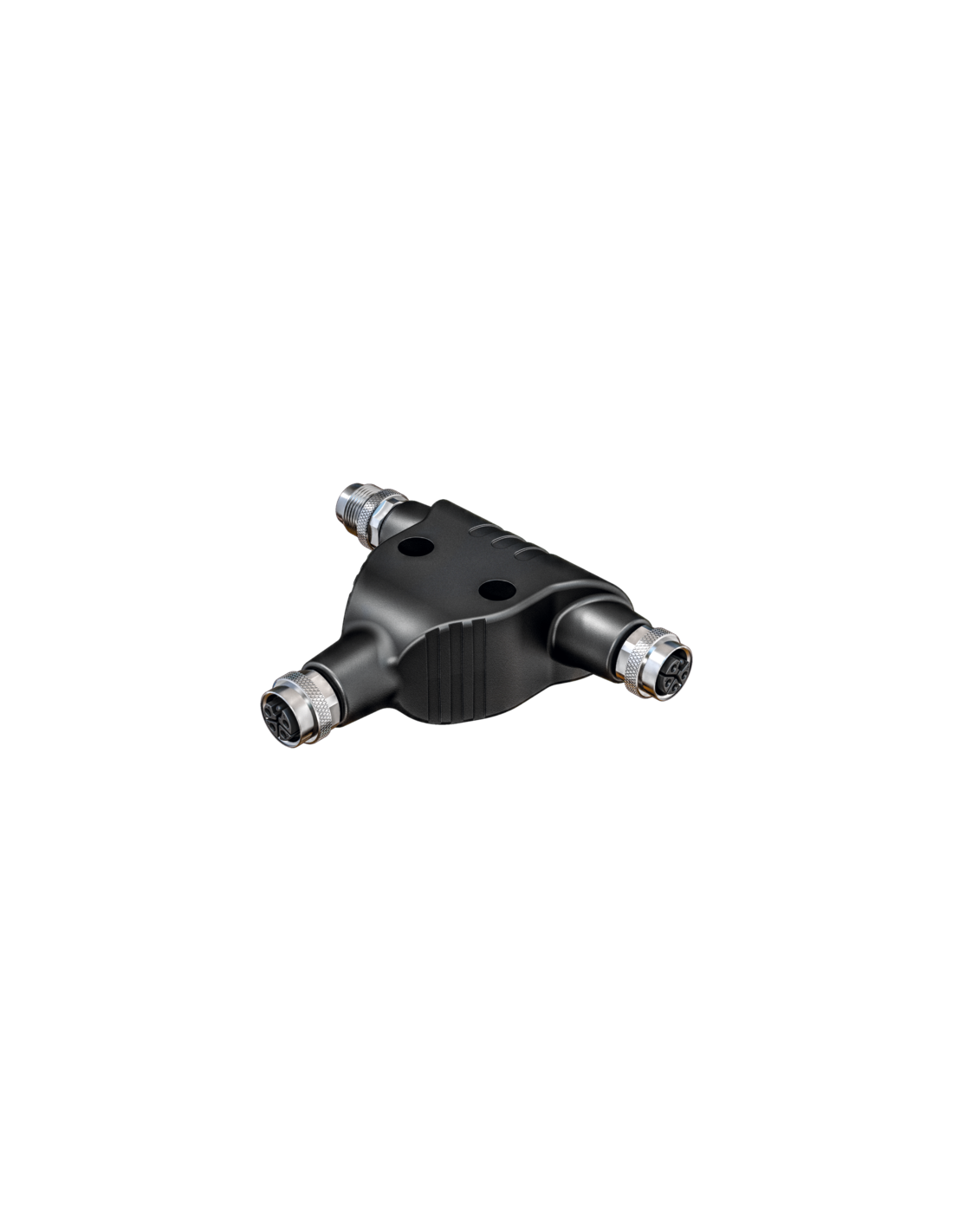

Trójnik M12 L-cod – rozgałęziacz zasilania o wysokiej wytrzymałości
Trójnik M12 męski L-cod / 2x M12 żeński L-cod (kod produktu: 7000-P4901-0000000) to specjalistyczny rozgałęziacz typu „T”, przeznaczony do bezpiecznego i wydajnego podziału zasilania w instalacjach przemysłowych. Zapewnia niezawodne połączenie, optymalizując integrację systemów automatyki i maszyn oraz gwarantując zgodność z rygorystycznymi standardami ochrony IP65, IP67 i IP68.
Wytrzymałość i ochrona – zalety konstrukcji
Korpus trójnika wykonano z wysokiej jakości tworzywa TPU, cechującego się doskonałą odpornością chemiczną i na oleje. Złącza M12 wyposażono w pozłacane styki z mosiądzu, zapewniające długotrwałą niezawodność kontaktu w wymagających środowiskach przemysłowych. Konstrukcja przystosowana jest do pracy w temperaturach od -30°C do +90°C.
- M12 Power z kodowaniem L – przystosowany do nowoczesnych aplikacji zasilających w przemyśle automatyki.
- Zabezpieczenie przeciwwstrząsowe – gwarantuje stabilność połączenia nawet w środowiskach narażonych na drgania mechaniczne.
- Możliwość użytkowania w miejscach szczególnie narażonych na wpływ agresywnych mediów (zalecana weryfikacja odporności chemicznej według zastosowania).
- Wysoka rezystancja izolacji – minimum 100 MΩ.
Zastosowanie trójnika M12 L-cod
Trójnik M12 Power z kodowaniem L jest niezastąpiony w rozdziałach zasilania 24 V DC w systemach przemysłowych, szczególnie tam, gdzie wymagane jest bezproblemowe rozgałęzienie i szybkie połączenie różnych sekcji instalacji. Element znajduje zastosowanie w:
- Liniach produkcyjnych i systemach transportujących
- Maszynach pakujących i przemysłowych
- Automatyce budynkowej
- Systemach robotycznych oraz rozdzielniach energetycznych
- Modernizacjach instalacji wymagających niezawodnych rozgałęzień zasilania
Konstrukcja, bezpieczeństwo i kompatybilność
Do połączeń wykorzystano gwinty M12 x 1, co zapewnia pełną kompatybilność ze standardowymi przewodami przemysłowymi oraz akcesoriami M12 Power L-cod. Obudowa gwarantuje ochronę przed kurzem i wodą, nawet przy długotrwałym zanurzeniu, a także przed wpływem czynników mechanicznych i środowiskowych. Urządzenie spełnia wymagania normy IEC 61076-2-111.

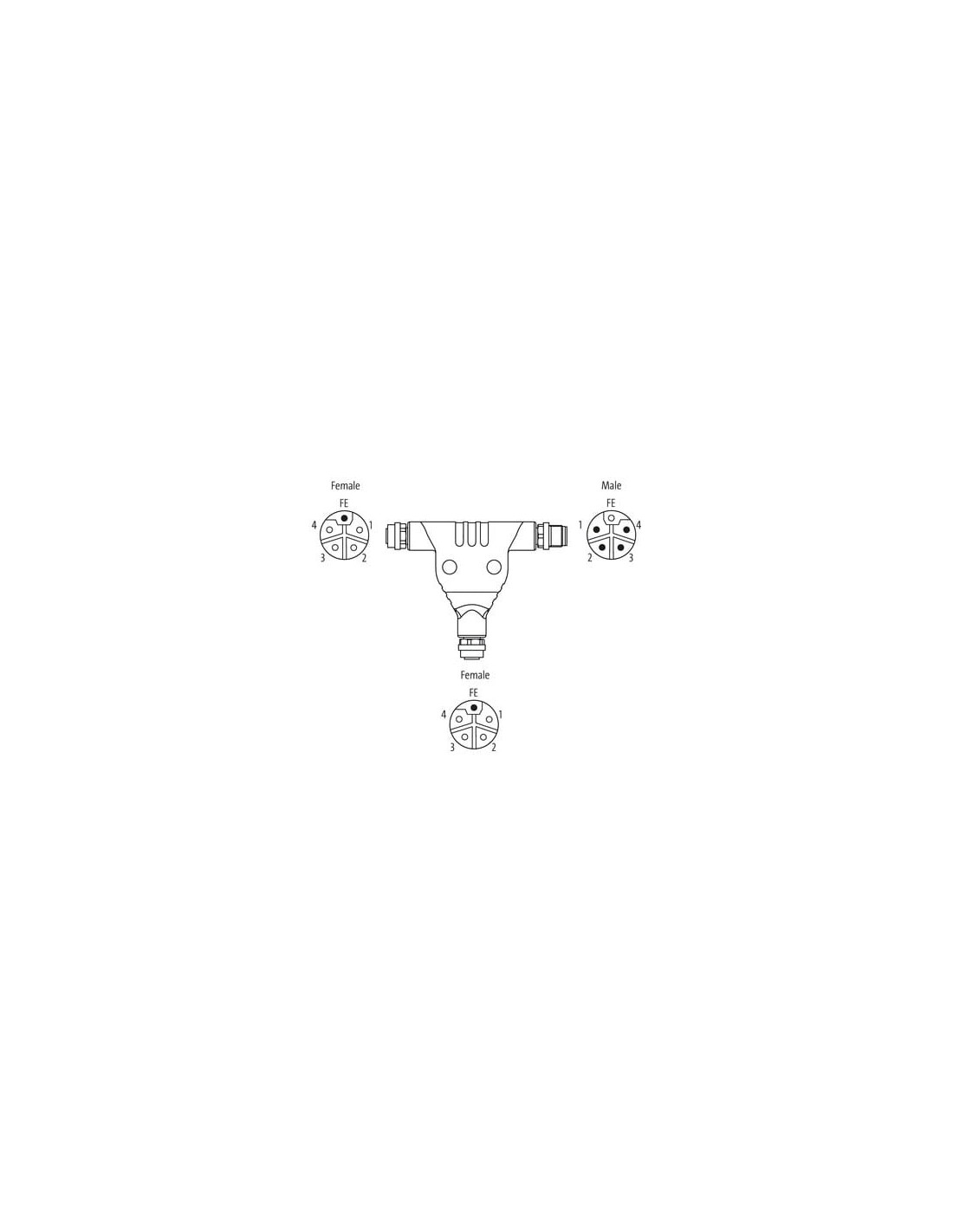

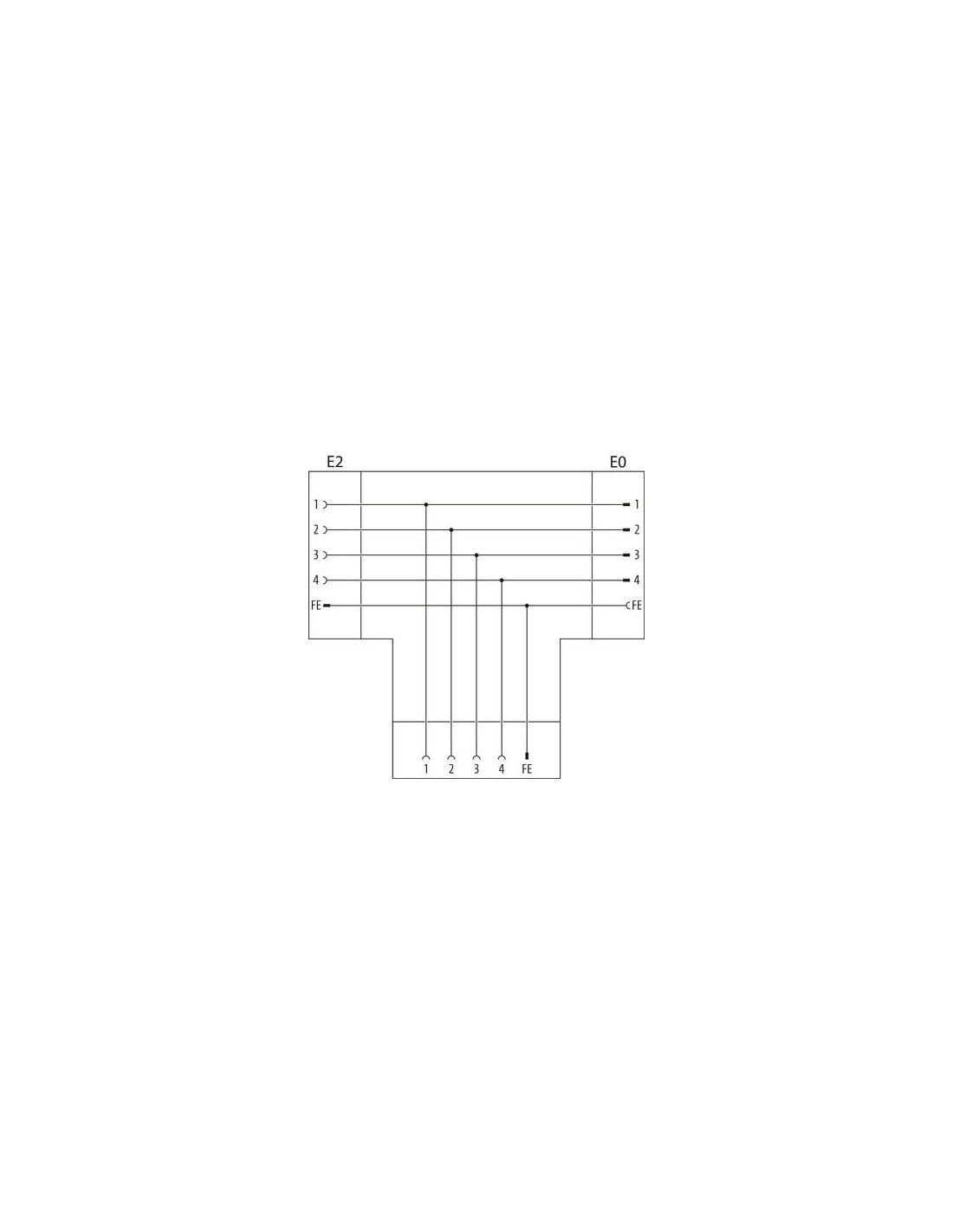

- Liczba biegunów: 5 (4 + FE – przewód ochronny PE/FE)
- Prąd roboczy do 16 A na styk – efektywne zasilanie nawet przy wysokim zapotrzebowaniu mocy
- Napięcie pracy DC do 63 V
- Brak wskaźnika LED – prosta konstrukcja redukuje możliwość awarii elektronicznych komponentów
Uwagi montażowe – trwałość i niezawodność połączenia
Podczas montażu zaleca się użycie momentu obrotowego 0,6 Nm oraz odpowiednich środków odciążających, takich jak opaski kablowe, aby zminimalizować oddziaływanie sił mechanicznych na złącza. Maksymalny stopień ochrony uzyskuje się tylko przy poprawnie położonych i skręconych wtyczkach.
Odpowiednia eksploatacja oraz przestrzeganie właściwych promieni gięcia kabla pozwala zachować klasę szczelności IP65, IP67, IP68 przez cały okres użytkowania produktu.
