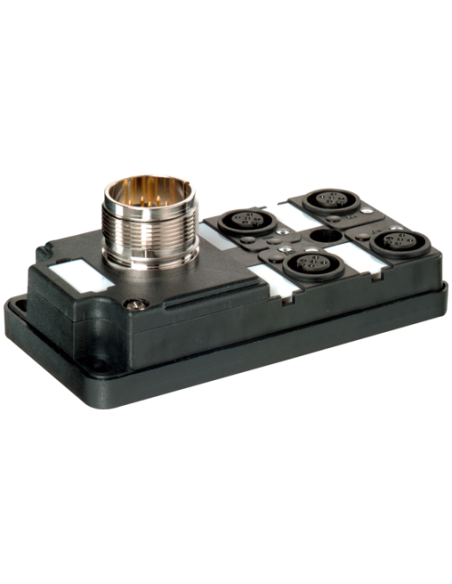

Moduł pasywny, 4xM12, 4-polowy, wyjście konektora z przodu 27763

4-portowy, 4-piny
Port M23
12 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Dane techniczne | Komunikacja przemysłowa

Instalowanie | Podłączanie

Ochrona urządzenia | Elektryczna

Ochrona urządzenia | Media

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Parametry zacisków

Typ przyłącza 1

Moduł pasywny 4xM12 – Niezawodne i uniwersalne rozwiązanie dla automatyki przemysłowej

Moduł pasywny 4xM12, 4-polowy o kodzie produktu 27763 to wysokiej jakości element wykorzystywany w instalacjach automatyki przemysłowej oraz w maszynach. Dzięki solidnej i kompaktowej konstrukcji zapewnia niezawodność pracy nawet w trudnych warunkach przemysłowych.

Wysoka odporność i trwałość obudowy modułu M12

Obudowa wykonana z tworzywa sztucznego odznacza się podwyższoną odpornością chemiczną oraz odpornością na działanie olejów, co pozwala na stosowanie w miejscach narażonych na kontakt z agresywnymi mediami. Urządzenie spełnia normę IP67, co gwarantuje pełną pyłoszczelność oraz ochronę przed czasowym zanurzeniem w wodzie, pod warunkiem prawidłowego montażu i dokręcenia złączy.

Złącza M12 i M23 – Szeroki zakres zastosowań

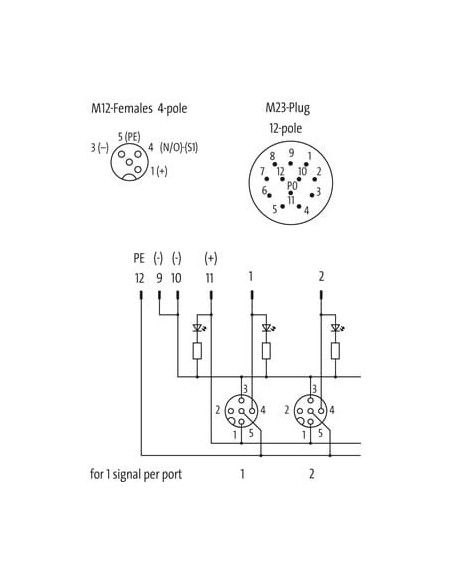

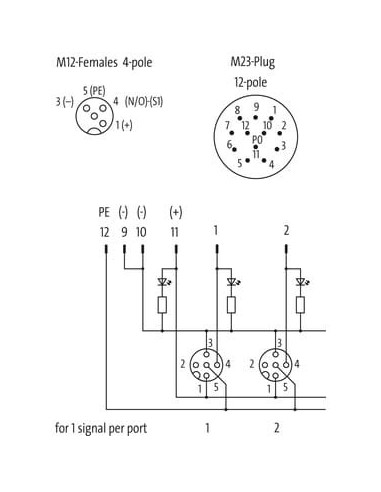

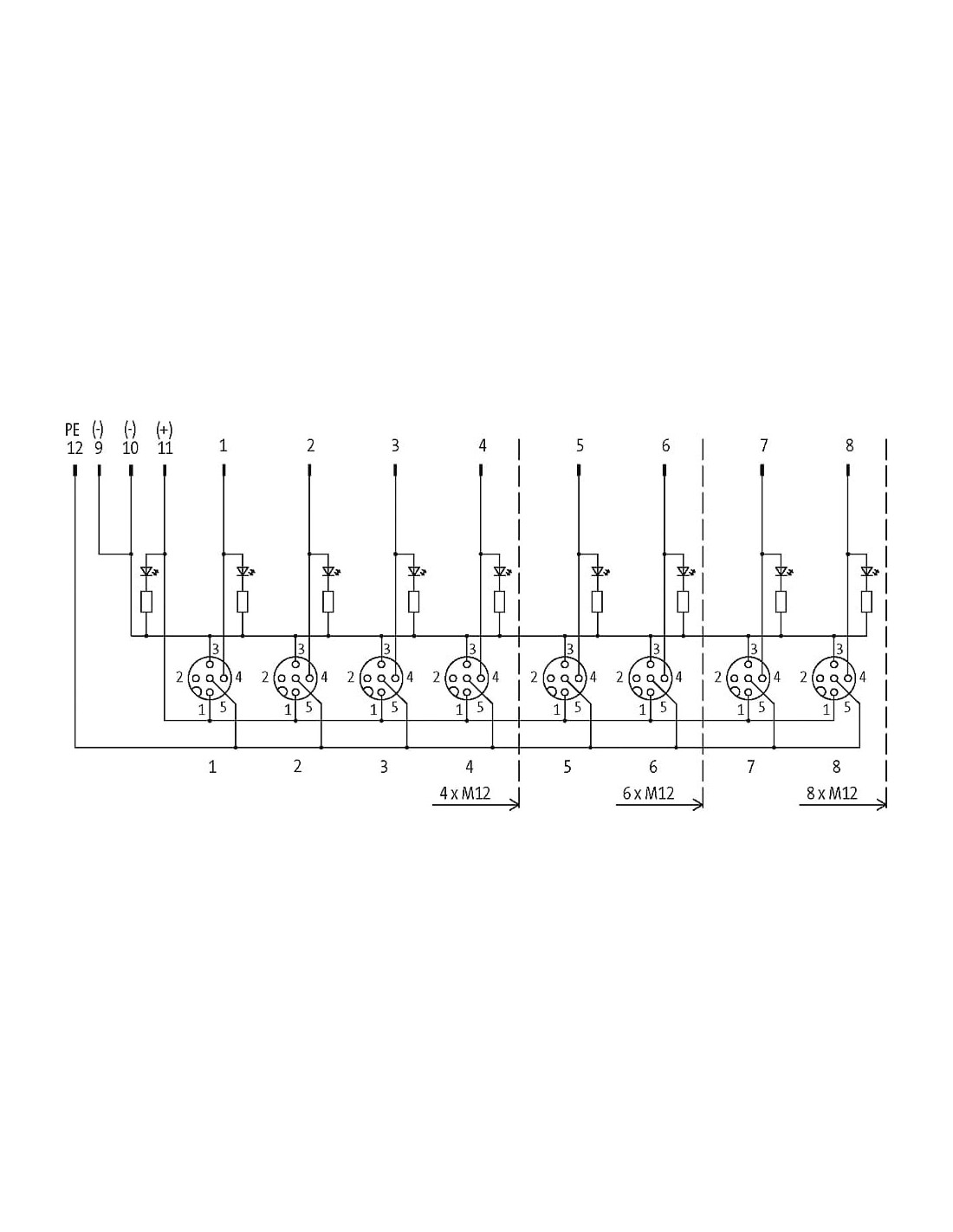

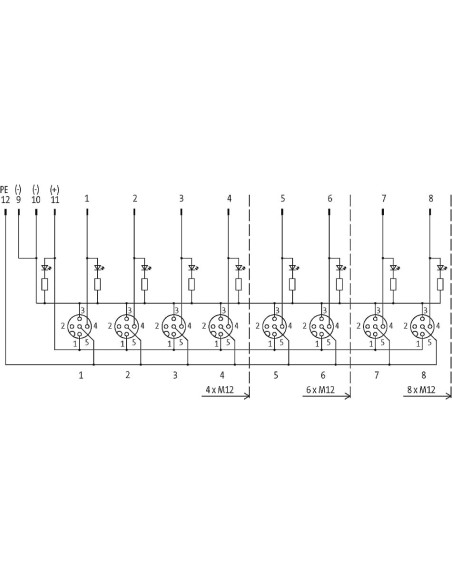

Moduł został wyposażony w 4 porty M12 (4-polowe, żeńskie) oraz główne wyjście M23 (12-pinowe, męskie). Umożliwia to wygodne podłączenie czujników, elementów wykonawczych lub innych urządzeń automatyki. Każdy port M12 pozwala na przesył jednego sygnału cyfrowego, wspomaganego sygnalizacją LED dla ułatwionej diagnostyki.

• Liczba portów M12: 4 (4-polowe, żeńskie)
• Złącze główne: M23, 12-pinowe, męskie
• Sygnalizacja: diody LED dla każdego portu wskazujące stan sygnału
• Kodowanie: typu A

Zalety i typowe zastosowania modułu pasywnego 4xM12

Moduł pasywny 4xM12 znajduje zastosowanie w szeregu aplikacji przemysłowych, w tym w budowie maszyn, liniach produkcyjnych, systemach transportowych, a także w automatyce procesowej. Rozwiązanie to umożliwia:

• Szybkie i przejrzyste okablowanie rozproszonych czujników i elementów wykonawczych
• Łatwy montaż i serwis dzięki wygodnym złączom i sygnalizacji LED
• Stabilną i trwałą eksploatację nawet w trudnych warunkach środowiskowych
• Bezpieczną pracę urządzeń przy napięciu 24 V DC i maksymalnym prądzie na styk 4 A

Warunki pracy i kompatybilność modułu 4xM12, 4-polowego

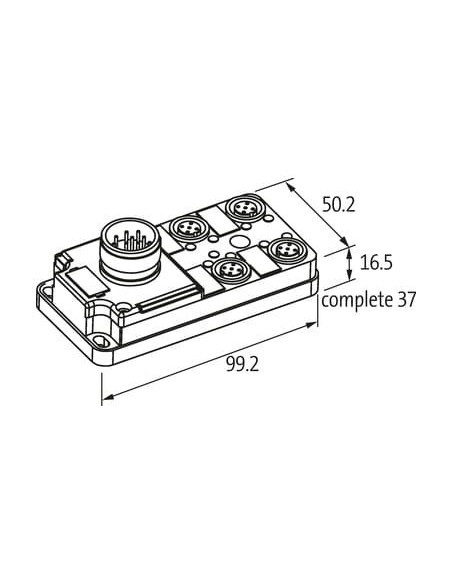

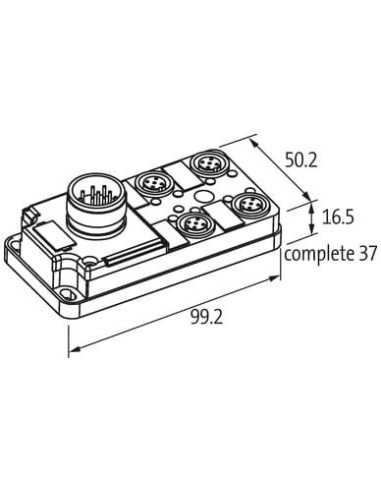

Moduł przystosowany jest do pracy w szerokim zakresie temperatur od -20°C do +80°C, co umożliwia stosowanie m.in. w chłodniach, halach produkcyjnych i na zewnątrz. Produkt spełnia wymagania dotyczące trudnopalności materiałów. Gwint montażowy M12 x 1 oraz kompaktowe wymiary (99,2 x 50,2 x 16,5 mm) pozwalają na instalację w ograniczonych przestrzeniach szaf sterowniczych czy obudów maszyn.

Bezpieczna i uniwersalna integracja w systemach automatyki

Moduł pasywny 4xM12 to sprawdzone rozwiązanie do rozdzielania sygnałów cyfrowych w topologii PNP 24 V DC. Zastosowanie uniwersalnego złącza M23 sprawia, że szybko i łatwo można stworzyć solidne połączenie z magistralą kablową maszyny. Dioda LED przy każdym porcie ułatwia diagnostykę i monitorowanie pracy instalacji.

Typowe zastosowania obejmują:

• łączenie czujników oraz elementów wykonawczych na liniach produkcyjnych
• systemy bezpieczeństwa oraz monitorowania procesów
• automatyka sterowania maszynami przemysłowymi
• szybkie i niezawodne rozdzielanie sygnałów w środowiskach wymagających zwiększonej odporności przemysłowej

Wybór modułu pasywnego 4xM12 zapewnia wygodę montażu, odporność na warunki przemysłowe oraz bezpieczną integrację w dowolnych systemach automatyki.
