Dostępny
4-portowy, 4-piny
PUR/PVC
dla sygnałów NPN 24 V DC
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 333 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | biały, zielony, żółty, szary, , niebieski, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 105,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

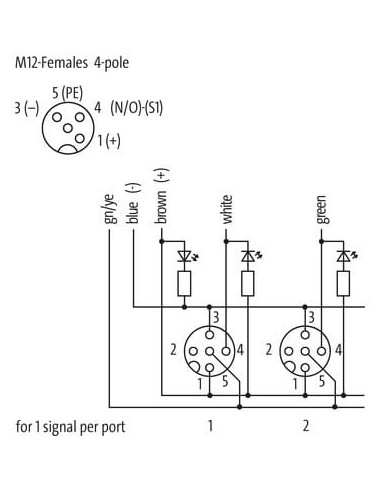

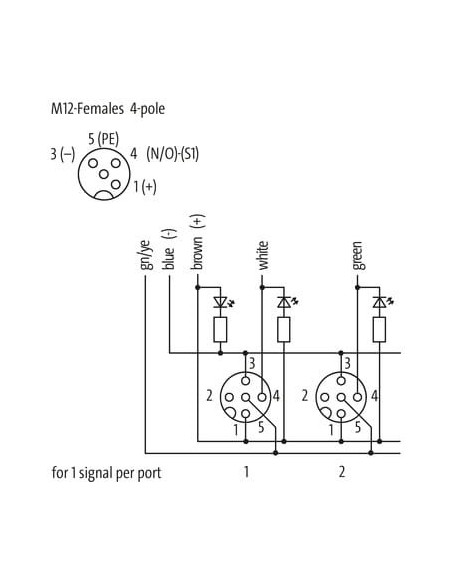

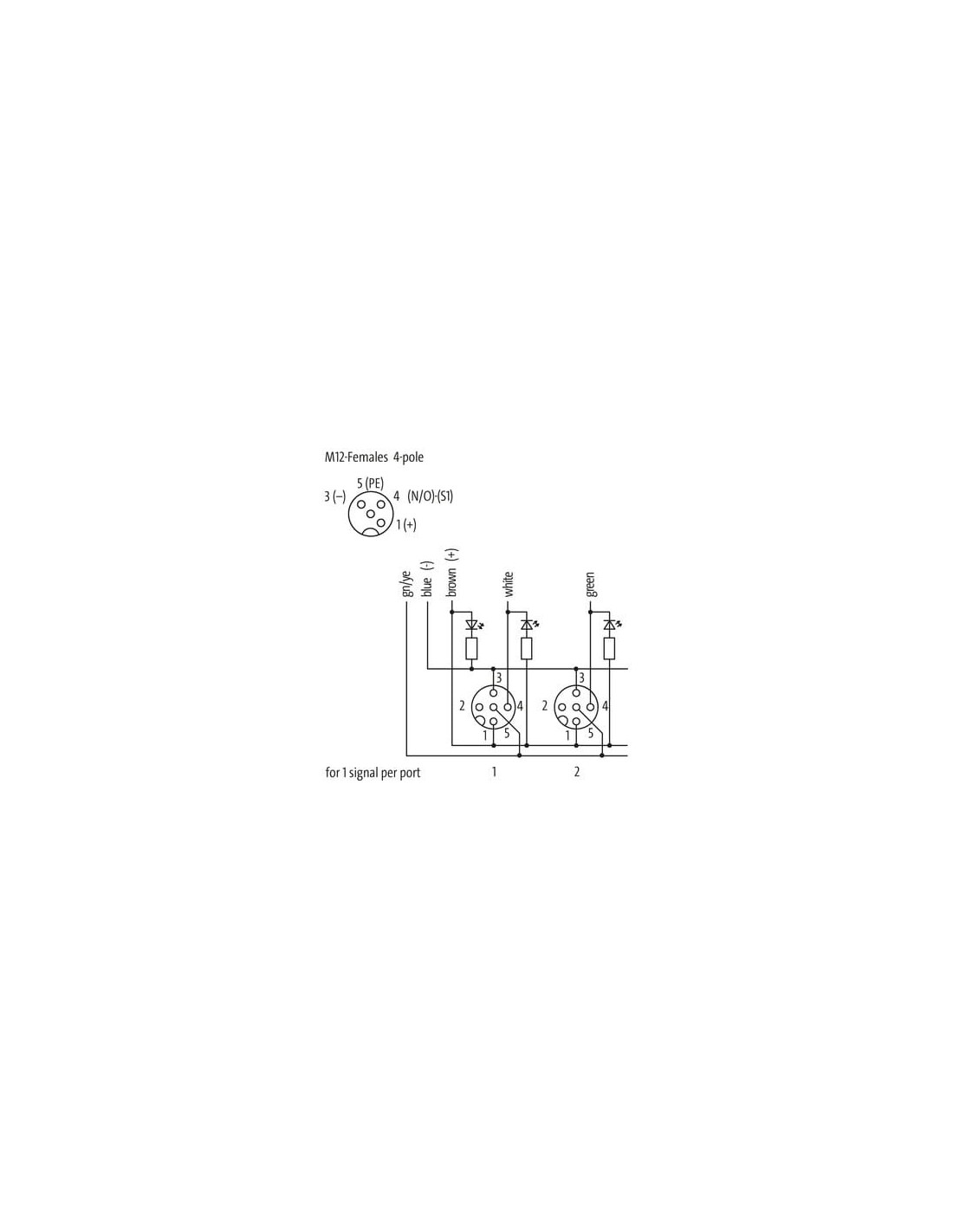

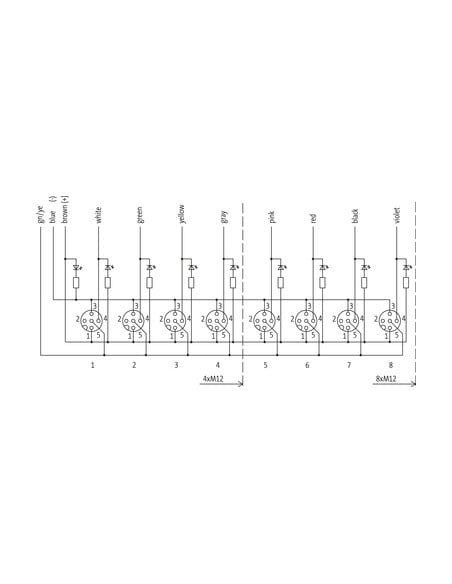

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 7 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Złącze rozdzielające Exact12 4xM12 4-biegunowe z kablem 10 m – profesjonalne rozwiązania dla automatyki
Exact12, 4xM12, 4-biegunowy to zaawansowany moduł rozdzielający sygnały, zaprojektowany do wymagających aplikacji przemysłowych w zakresie automatyki i robotyki. Model 8000-84411-3331000 charakteryzuje się wysoką odpornością mechaniczną oraz chemiczną i jest przeznaczony do stosowania w środowiskach, w których istotne jest niezawodne przekazywanie sygnałów oraz zasilania.
Zamontowany kabel o długości 10 metrów wykonany jest w technologii PUR/PVC, co zapewnia zwiększoną trwałość oraz ochronę przed działaniem olejów, środków chemicznych i ścieraniem. Dodatkowe warianty długości dostępne są na życzenie, co pozwala dostosować produkt do indywidualnych potrzeb instalacji.
Budowa i funkcje rozdzielacza M12 – uniwersalność i solidność
Moduł wyposażony jest w cztery gniazda M12, 4-biegunowe, każde z własnym wskaźnikiem LED, który umożliwia łatwą diagnostykę stanu sygnałów. Obudowa wykonana z odpornego tworzywa sztucznego gwarantuje ochronę klasy IP65 oraz IP67, dzięki czemu element może być bezpiecznie użytkowany zarówno w warunkach zapylenia, jak i wilgotnych.
Dzięki zastosowaniu hybrydowego kabla, obsługiwane są zarówno sygnały NPN 24 V DC, jak i zasilanie do 4 A na styk (zgodność z normą DIN VDE 0298-4). Różnorodność typów przewodów oraz kolorystyka żył pozwala na wygodne i przejrzyste podłączenie zgodnie z własnymi wymaganiami.
- Łatwa integracja z systemami automatyki
- Szybki montaż – gwint montażowy M12 x 1
- Ochrona przed czynnikami zewnętrznymi: IP65/IP67
- Wysoka odporność materiałowa na płomień, oleje i chemikalia
- Długi okres użytkowania – przewód o odporności na zgięcia do 2 milionów cykli
Zastosowanie rozgałęźnika Exact12 z wyjściami M12
Rozdzielacz Exact12 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest efektywne i wielopunktowe połączenie czujników, siłowników lub innych komponentów automatyki przemysłowej. Produkt ten sprawdzi się m.in. w:
- Montażu linii produkcyjnych i maszyn
- Sterowaniu robotami przemysłowymi
- Systemach transportowych i przenośnikowych
- Nowoczesnych instalacjach monitoringu przemysłowego
- Automatyzacji procesów pakowania i sortowania
Główne zalety techniczne i użytkowe
Exact12 4xM12 oferuje nie tylko niezawodność i bezpieczeństwo pracy, ale także wysoki stopień uniwersalności w swoim wykonaniu. Zastosowane materiały są wolne od ołowiu, kadmu i FCKW, a także nie zawierają silikonu, co wpisuje się w nowoczesne standardy ekologiczne i przemysłowe.
Dodatkowymi atutami są łatwość instalacji oraz szeroki zakres temperatur pracy, umożliwiający użytkowanie w trudnych warunkach (-30°C do 80°C przy pracy ciągłej). Kabel można swobodnie prowadzić nawet w dynamicznych systemach ruchu.
Podsumowanie – profesjonalne rozwiązanie do rozdzielania sygnałów i zasilania
Wybór Exact12 4xM12, 4-biegunowego z kablem formowalnym to gwarancja bezpiecznej i wydajnej pracy systemów automatyki przemysłowej. Produkt ten doskonale sprawdzi się jako profesjonalny rozgałęźnik do połączeń M12, zapewniając wysoką jakość, odporność oraz łatwą integrację z nowoczesnymi instalacjami przemysłowymi.
