Dostępny
4-portowy, 5-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
5.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 363 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| Filler | tak |
| wire arrangement | biały, żółty, (szary, szaro-różowe, czerwono-niebieskie, zielony, zielono-biały, brązowo-zielony, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 4xM12, 5-polowy – profesjonalne rozwiązanie do rozdziału sygnałów
Moduł pasywny Exact12, 4xM12, 5-polowy o kodzie produktu 8000-84510-3630500 przeznaczony jest do zastosowań w instalacjach przemysłowych, szczególnie tam, gdzie wymagane jest niezawodne połączenie czujników i elementów wykonawczych za pomocą złącz M12. Oferuje wysoką trwałość oraz odporność na chemikalia i oleje, co czyni go idealnym do pracy w trudnych warunkach przemysłowych.
Najważniejsze zalety modułu Exact12 – 4xM12, 5-polowy, 8000-84510-3630500
- Wysoka niezawodność – solidna konstrukcja z wytrzymałego tworzywa sztucznego, odpornego na działanie czynników zewnętrznych i substancji chemicznych.
- Uniwersalność zastosowania – obsługuje 4 porty M12, kompatybilne z szeroką gamą czujników i elementów wykonawczych.
- Optymalne parametry elektryczne – napięcie robocze 24V DC, maksymalny prąd na styk 4A.
- Podwyższona ochrona – zgodność ze standardami IP65 oraz IP67, zapewnia ochronę przed pyłem, wilgocią i chwilowym zanurzeniem.
- Odporność na wysokie temperatury – zakres pracy od -20°C do 70°C, z możliwością szybkiego montażu w różnych środowiskach.
- Bardzo dobre właściwości ognioodporne – płaszcz trudnopalny, spełniający wymagania norm UL i IEC.
- Możliwość zamówienia różnych długości kabla.
Zastosowania modułu pasywnego Exact12 – 4xM12, 5-polowy
Moduł pasywny Exact12 doskonale sprawdza się w aplikacjach takich jak:
- Automatyka przemysłowa – rozdział sygnałów czujników w maszynach, na liniach produkcyjnych i w robotyce.
- Systemy transportowe i magazynowe – szybkie i bezpieczne połączenie sygnałów w sterowaniu przenośnikami i sorterami.
- Linie montażowe – integracja czujników, fotokomórek i elementów wykonawczych z systemem sterowania.
- Przemysł spożywczy i chemiczny – wysoka odporność chemiczna i na oleje zapewnia bezpieczeństwo pracy w trudnych środowiskach.
- Sektor maszynowy – wszędzie tam, gdzie konieczne są wytrzymałość, łatwość instalacji i szybki dostęp do punktów połączeń.
Budowa i konstrukcja modułu Exact12
Moduł Exact12 4xM12 składa się z solidnej, kompaktowej obudowy (90x50x32 mm), wykonanej z tworzywa o wysokiej odporności mechanicznej i chemicznej. Konstrukcja umożliwia łatwy i szybki montaż dzięki gwintom montażowym M12 oraz ergonomicznej konstrukcji podłączenia przewodu.
Wersja z czterema złączami M12 pozwala na wygodne rozdzielenie sygnałów oraz zasilania, a zastosowanie 5-pinowych portów umożliwia obsługę czujników wymagających dodatkowych linii sygnałowych lub przewodu PE.
Kompatybilność i bezpieczeństwo użytkowania
Moduł spełnia surowe normy bezpieczeństwa i posiada szereg certyfikatów, m.in. cURus, potwierdzających zgodność z wymaganiami dotyczącymi bezpieczeństwa elektrycznego i odporności ogniowej. Wysoki poziom ochrony IP65/IP67 gwarantuje szczelność i odporność na działanie pyłu oraz cieczy.
Materiał obudowy oraz zastosowane kable (PUR/PVC) są wolne od szkodliwych substancji, takich jak ołów, kadm, FCKW i silikon, co zwiększa bezpieczeństwo użytkowania w wymagających środowiskach.
Możliwości konfiguracji i łatwość instalacji

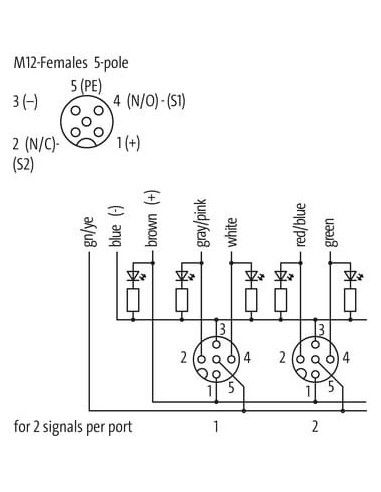

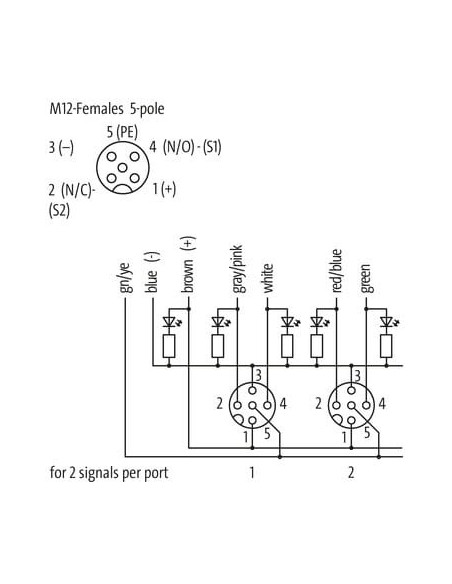

Moduł pasywny Exact12 jest wyposażony w przejrzysty schemat połączeń, co umożliwia szybką identyfikację pinów i przewodów. Przewody dodatkowo oznaczone są kolorystycznie, co ułatwia montaż i serwis.
- Łatwa identyfikacja pinów dzięki czytelnym oznaczeniom oraz dokumentacji technicznej.
- Możliwość równoległego połączenia do czterech urządzeń M12 z zaawansowanym podziałem sygnałów.
- Dostępność różnych długości kabla na życzenie klienta.
Typowe zastosowanie i funkcjonalności:
Exact12, 4xM12, 5-polowy stanowi efektywne, trwałe rozwiązanie do integracji i rozdziału sygnałów w przemysłowych systemach automatyki. Jest odpowiedni do pracy w wymagających warunkach i wyróżnia się łatwością montażu, wysoką odpornością na uszkodzenia mechaniczne, temperaturę oraz środki chemiczne i oleje.
Wybierając moduł pasywny Exact12, zyskujesz niezawodne i elastyczne rozwiązanie, które sprawdzi się zarówno w prostych aplikacjach, jak i w najbardziej wymagających środowiskach przemysłowych.
