6-portowy, 5-piny
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 124,5 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

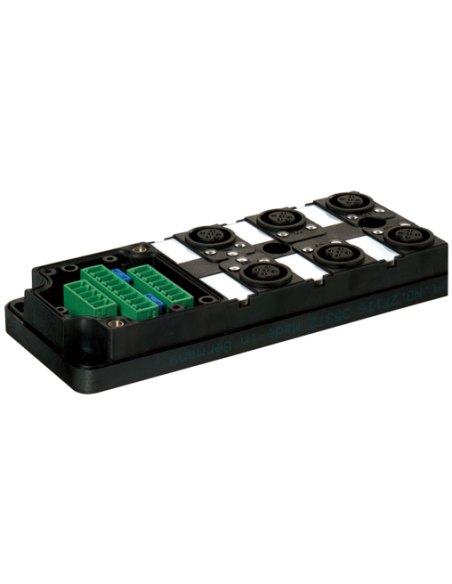

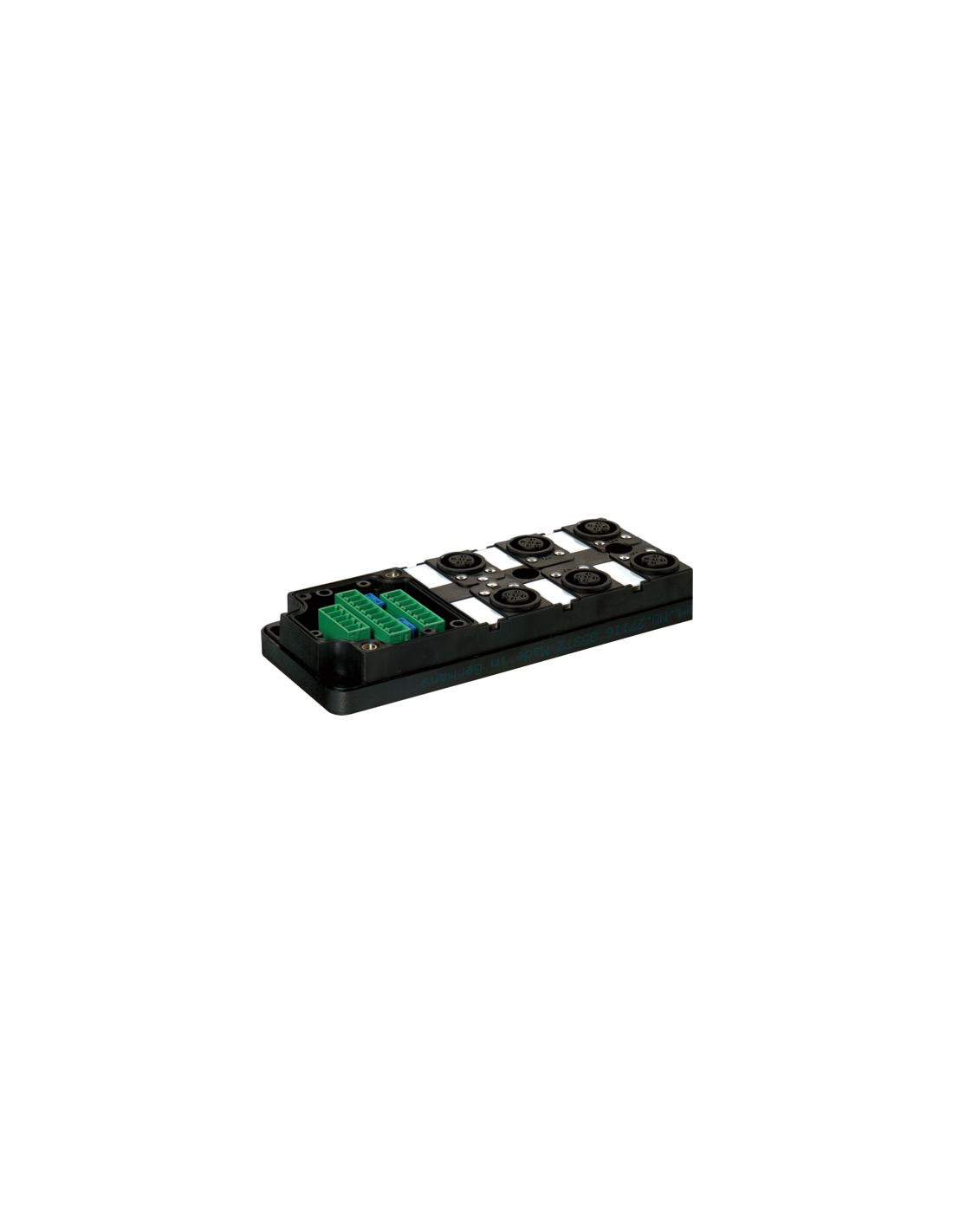

Moduł pasywny 6xM12, 5-polowy – Wydajne i bezpieczne połączenia w automatyce
Moduł pasywny 6xM12, 5-polowy to zaawansowany komponent przeznaczony do rozdzielania sygnałów oraz zasilania w systemach automatyki przemysłowej. Urządzenie dedykowane jest do stosowania w złożonych instalacjach przemysłowych, gdzie kluczowe znaczenie ma niezawodność, elastyczność i łatwość montażu. Dzięki 6 portom M12, 5-polowym moduł umożliwia wygodne oraz bezpieczne podłączanie czujników i elementów wykonawczych.
Zastosowanie modułu pasywnego 6xM12 w przemyśle
Moduł doskonale sprawdza się w:
- liniach produkcyjnych automatyki przemysłowej,
- maszynach i urządzeniach wymagających szybkiego okablowania czujników lub siłowników,
- systemach sterowania, gdzie niezbędne jest rozdzielanie potencjałów oraz pewne połączenia sygnałowe,
- modernizacjach i rozbudowie systemów sterowania,
- zastosowaniach wymagających wysokiego stopnia ochrony przed pyłem i wilgocią (stopień ochrony IP67).
Główne zalety modułu pasywnego 6xM12, 5-polowego
Najważniejsze atuty produktu to:
- Elastyczność w rozdzielaniu potencjałów – możliwość definiowania połączeń +24V i 0V za pomocą mostków,
- Wysoki stopień ochrony IP67 – zapewnia odporność na kurz i wodę, gwarantując stabilną pracę nawet w trudnych warunkach przemysłowych,
- Odporność materiałowa – korpus wykonany z wytrzymałego tworzywa sztucznego odpornego na oleje i wiele agresywnych środków chemicznych,
- Prosty montaż – kompaktowe wymiary i montaż za pomocą gwintów skręcanych typu M12 ułatwiają instalację w rozdzielniach i na maszynach,
- Kompatybilność – standardowe złącza M12 (żeńskie, 5-polowe, kodowanie A) umożliwiają bezproblemową integrację z istniejącymi systemami.
Typowe funkcjonalności i schemat połączeń – Moduł 6xM12
Urządzenie pozwala na wielotorowe podłączanie sygnałów (2 sygnały na port) oraz przepływ prądu roboczego do 4 A na styk. Przewidziano możliwość pracy z okablowaniem o różnej długości (na zamówienie), co ułatwia dostosowanie do różnych aplikacji. Moduł jest szczególnie polecany do pracy z wieloma czujnikami lub aktuatorami, zapewniając każdemu portowi niezależne zasilanie i sygnał.
Bezpieczeństwo pracy i odporność środowiskowa
Pasywny moduł 6-portowy spełnia wymagania odporności na pył i wilgoć zgodnie z normą EN IEC 60529 (IP67). Obudowa z trudnopalnego tworzywa oferuje wysoką ochronę w najbardziej wymagających środowiskach przemysłowych. Praca w szerokim zakresie temperatur (od -20°C do +80°C) zapewnia niezawodność przez cały cykl życia produktu.
Schematy połączeń oraz rozwiązania przyłączeniowe

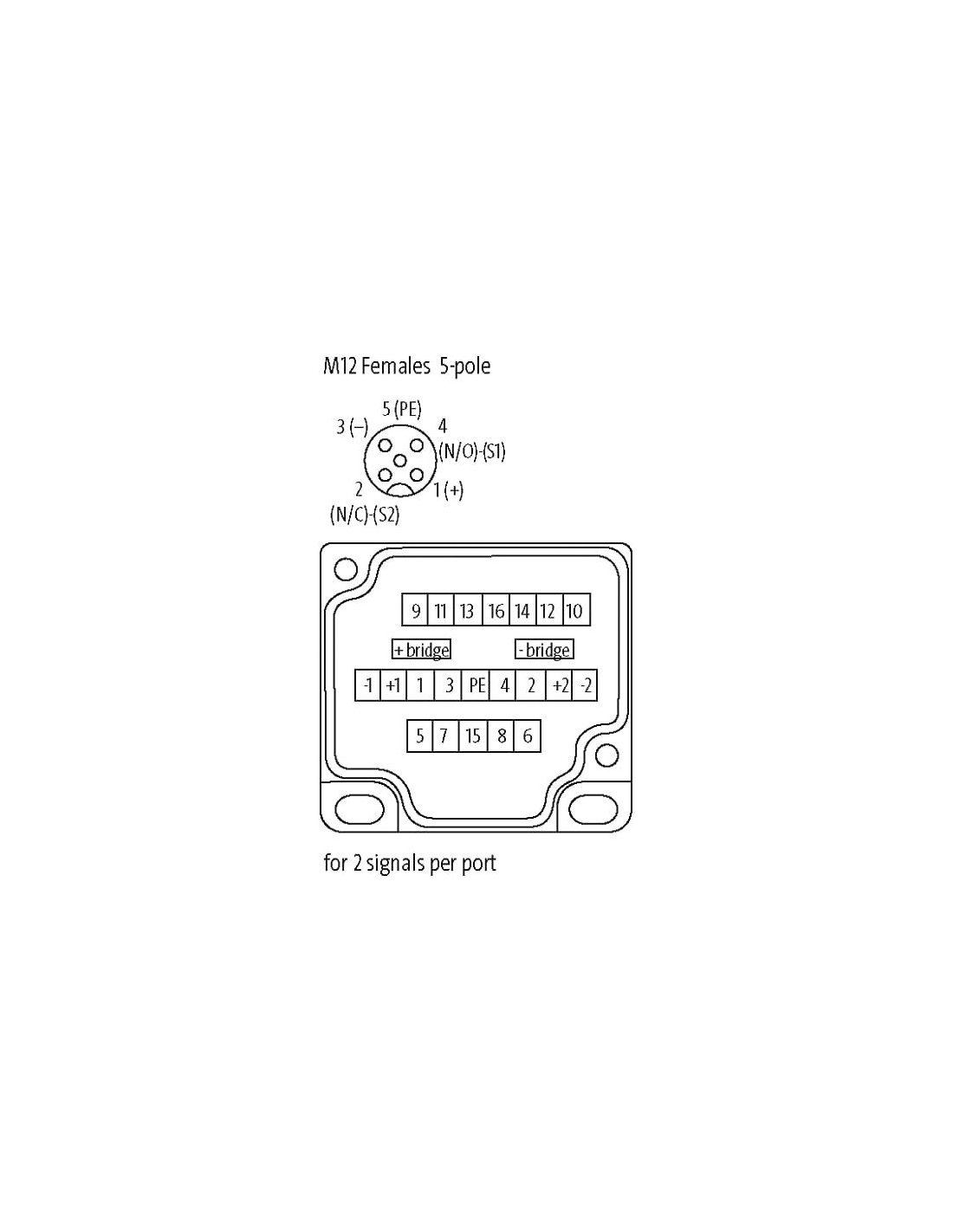

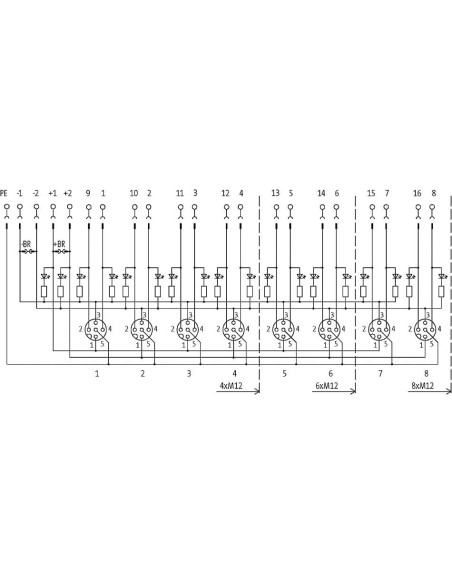

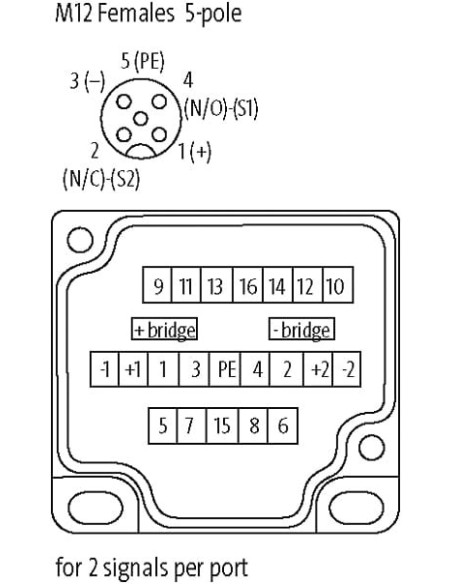

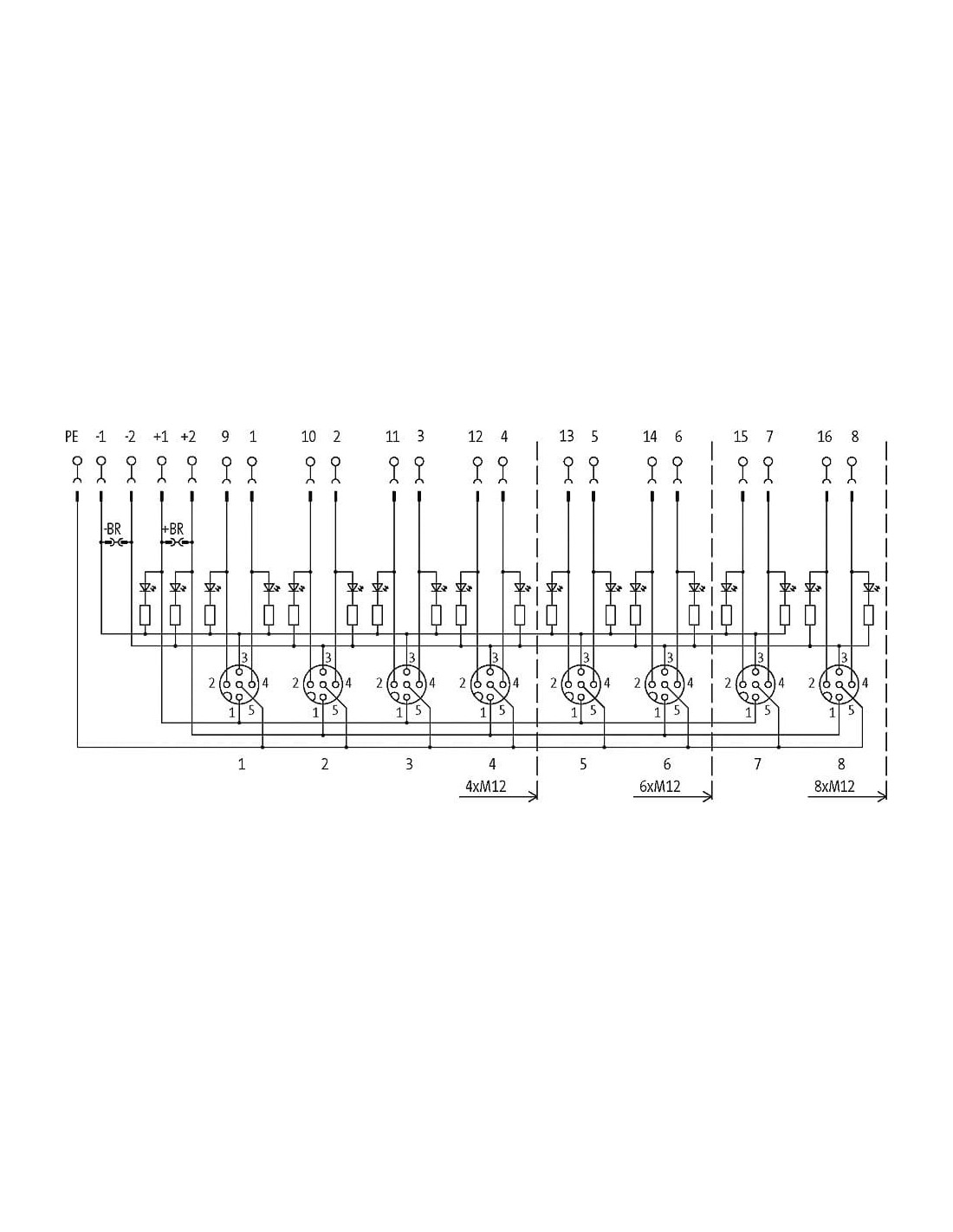

Urządzenie posiada czytelne oznaczenia zacisków oraz graficzne prezentacje połączeń sygnałowych. Ułatwia to integrację oraz minimalizuje ryzyko pomyłek podczas montażu. Przykładowe schematy oraz widoki wnętrza zacisków znajdują się powyżej (na ilustracjach), co pozwala na szybkie rozpoznanie funkcjonalności i właściwe przygotowanie instalacji.
Moduł pasywny 6xM12, 5-polowy jest niezawodnym, uniwersalnym i bezpiecznym rozwiązaniem dla przemysłowych środowisk automatyki, oferując pełną elastyczność, wysoką odporność oraz szybki montaż w systemach sterowania i rozdzielania sygnałów.
