6-portowy, 5-piny
Wtykowe zaciski śrubowe
Możliwość rozdzielenia potencjałów
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 125 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

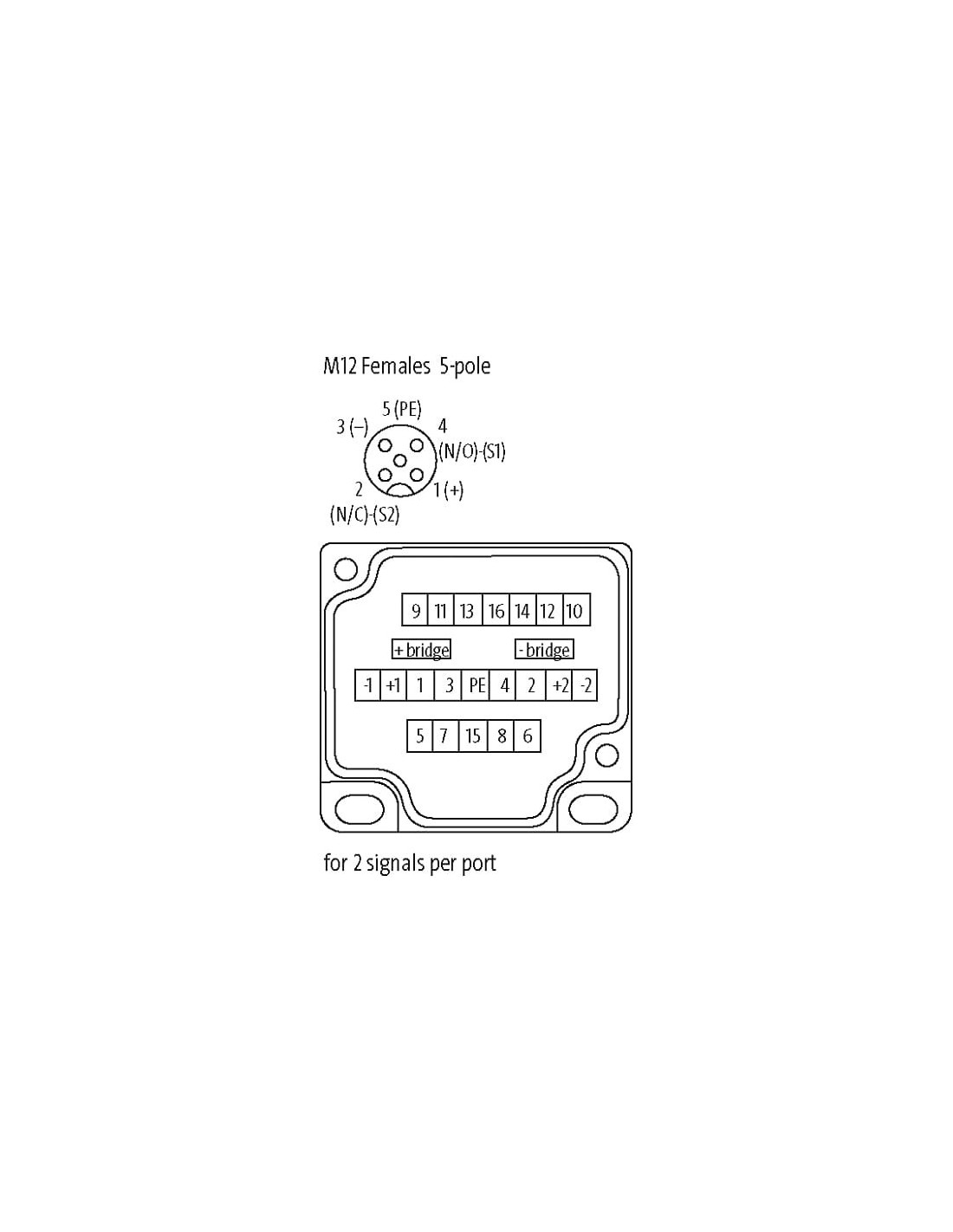

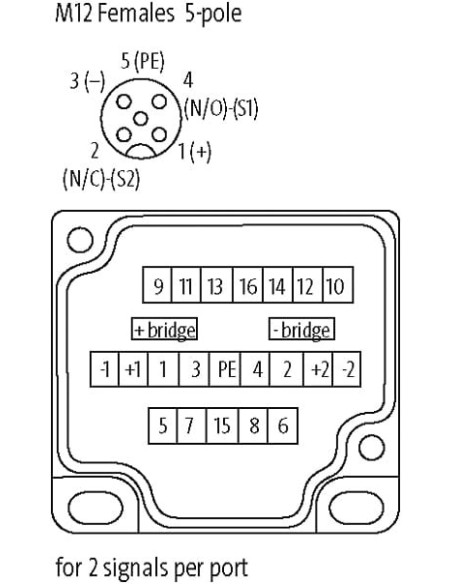

| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |

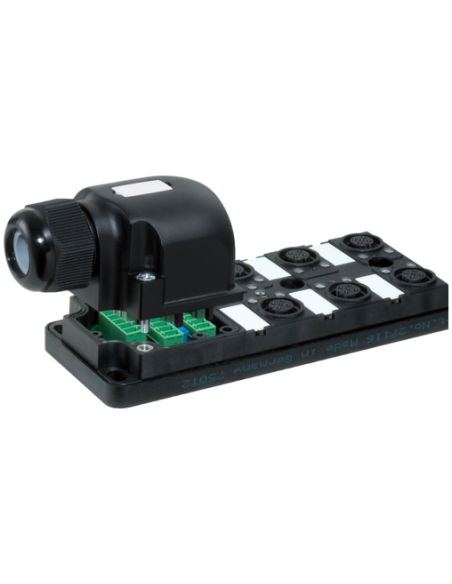

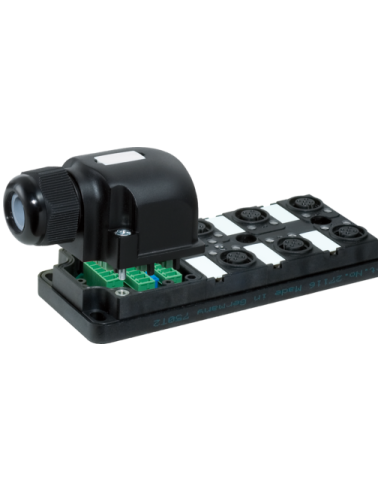

Moduł pasywny 6xM12 5-polowy z połączeniem śrubowym – opis i zastosowanie
Moduł pasywny 6xM12 5-polowy o numerze katalogowym 27774 to wysokiej jakości komponent stosowany w systemach automatyki przemysłowej. Przeznaczony jest do wygodnego i bezpiecznego rozdzielania sygnałów cyfrowych oraz dystrybucji zasilania w wymagających warunkach przemysłowych.
Najważniejsze zalety modułu pasywnego 6xM12 5-polowego
- 6 portów M12 – umożliwia równoczesne podłączenie sześciu urządzeń, co pozwala na efektywne zarządzanie sygnałami w instalacjach przemysłowych.
- 5-polowe gniazda – zapewniają elastyczność podłączania różnych typów czujników i elementów wykonawczych z wykorzystaniem standardu M12.
- Wtykowe zaciski śrubowe – pozwalają na solidne i szybkie podłączenie przewodów o maksymalnym przekroju do 1,5 mm², co ułatwia montaż oraz serwisowanie.
- Wbudowane diody LED – każdemu z portów przypisana jest dioda LED sygnalizująca stan sygnału cyfrowego (PNP 24 V DC), co ułatwia diagnostykę pracy instalacji.
- Możliwość rozdzielenia potencjałów – pozwala na bezproblemową integrację i separację różnych sekcji zasilania, co zwiększa bezpieczeństwo oraz niezawodność systemu.
- Solidna obudowa z tworzywa sztucznego – materiał wykazuje odporność chemiczną oraz na działanie olejów, co sprzyja długotrwałej eksploatacji nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – to idealny wybór do pracy w środowisku narażonym na zapylenie i wilgoć; pełna wodoszczelność po prawidłowym zamontowaniu.
Typowe zastosowania modułu pasywnego 6xM12
Moduły złącz M12 są szeroko stosowane w automatyce, inżynierii maszyn i urządzeń, liniach produkcyjnych oraz systemach transportowych. Doskonale sprawdzają się podczas:
- Podłączania czujników i elementów wykonawczych w systemach bezpieczeństwa maszyn
- Rozdzielania sygnałów cyfrowych z wielu czujników do sterowników PLC
- Automatyzacji procesów w robotyce przemysłowej
- Modernizacji istniejących linii produkcyjnych, gdzie niezbędne jest szybkie podłączenie nowych urządzeń

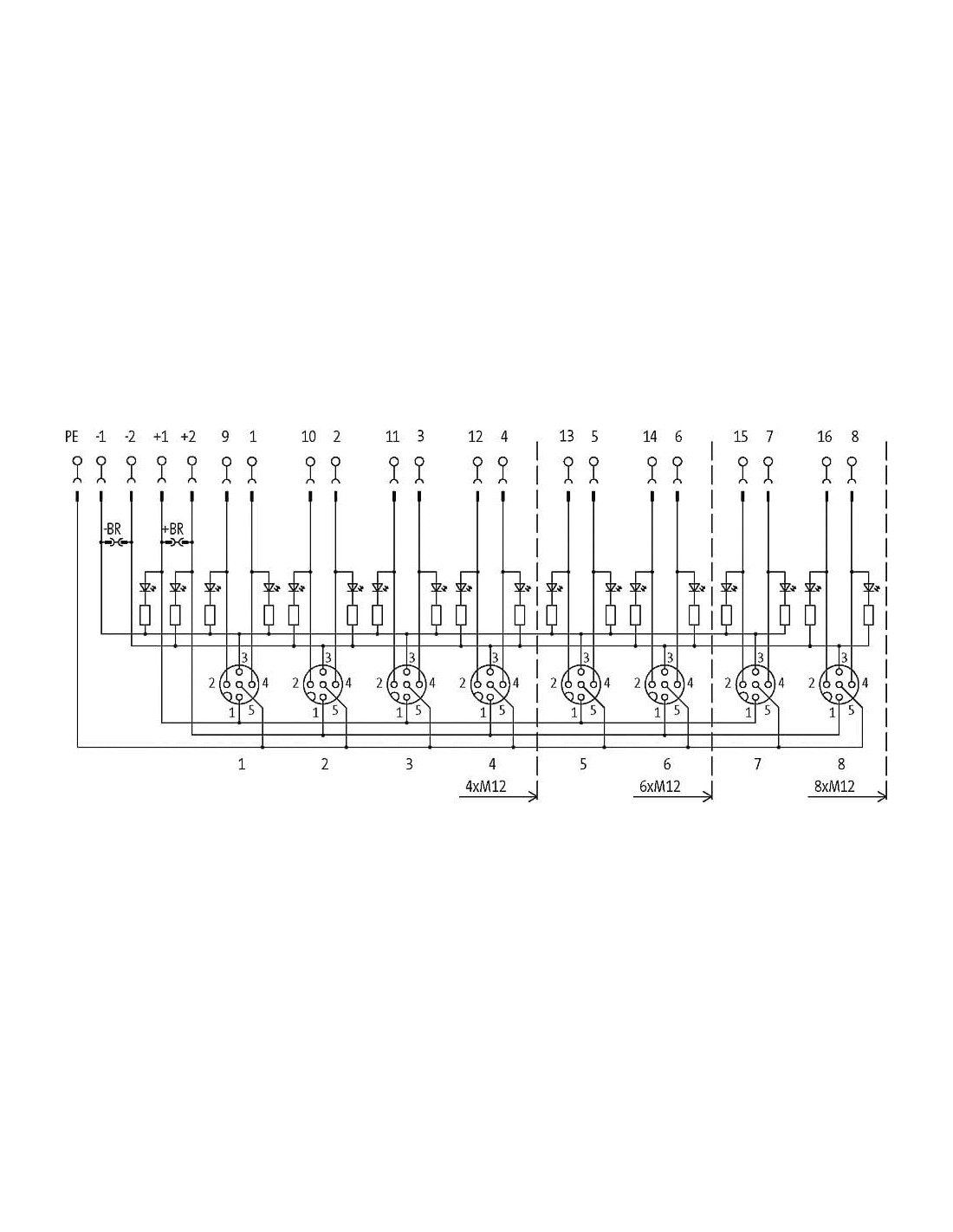

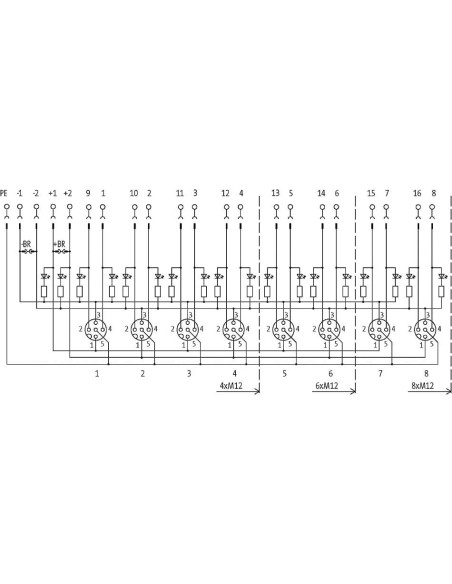

Schemat i wygodny montaż modułu M12 6-portowego

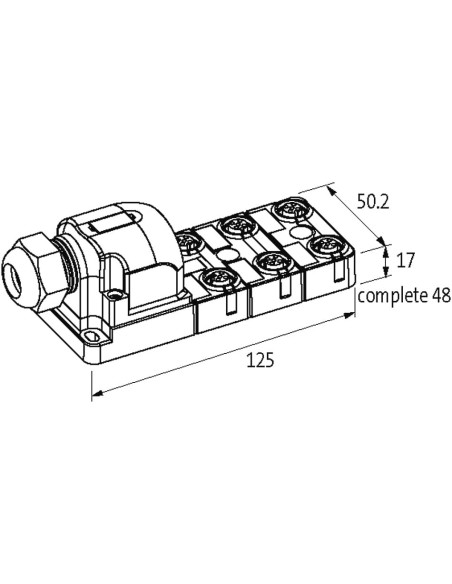

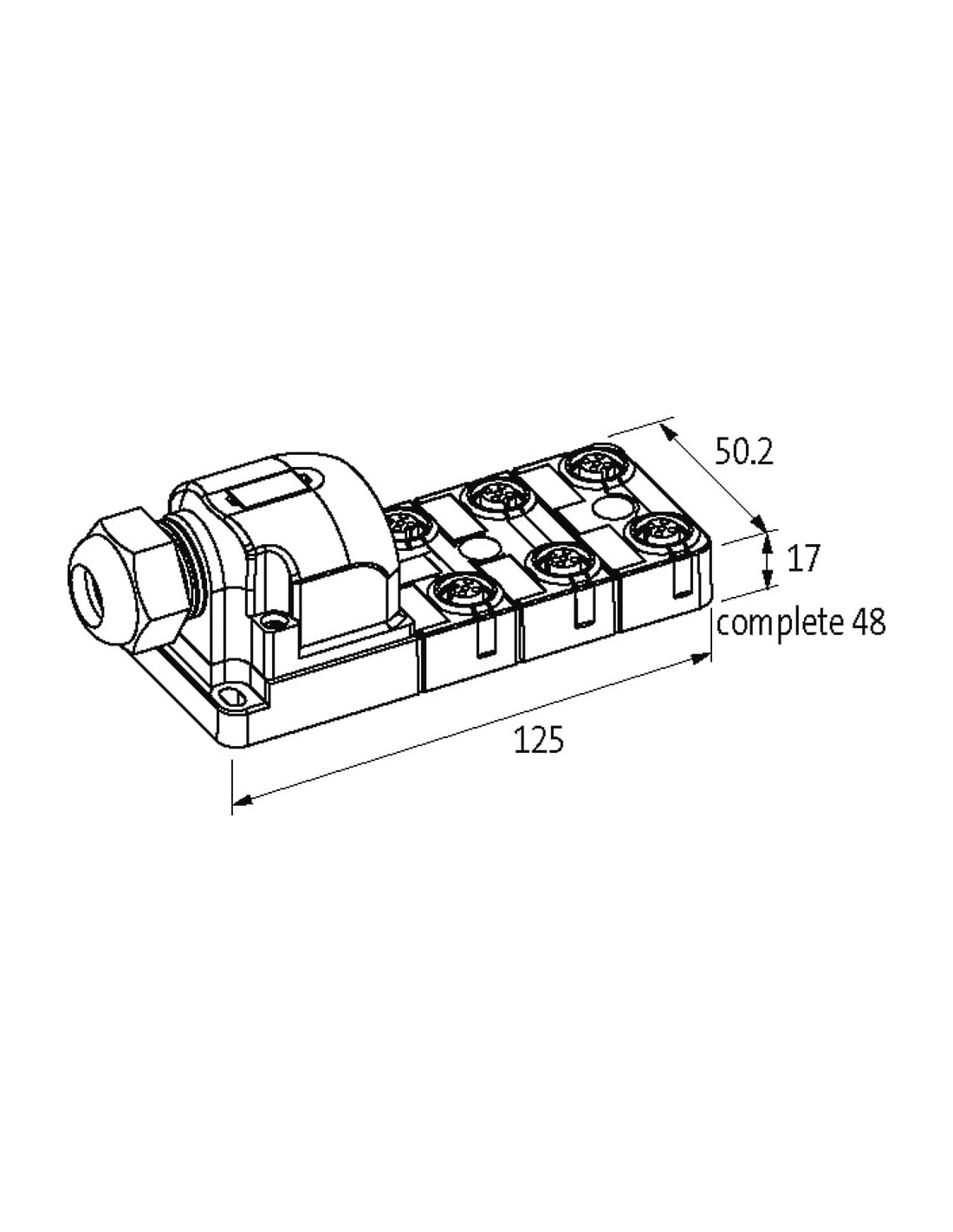

Moduł posiada kompaktowe wymiary: 125 mm długości, 50,2 mm szerokości oraz 17 mm wysokości (całkowita wysokość 48 mm z złączem). Mocowanie na śruby gwintowane typu M12 x 1 umożliwia łatwy i stabilny montaż na płycie montażowej lub w szafie sterowniczej.
Wyraźne oznaczenia na obudowie i schemacie połączeń upraszczają instalację oraz eliminują pomyłki podczas podłączania sygnałów i zasilania.
Trwałość i bezpieczeństwo użytkowania
Obudowa wykonana z trudnopalnego tworzywa sztucznego oraz opcja sprawdzenia odporności na agresywne media sprawia, że moduł M12 jest odpowiedni do zastosowań w strefach o podwyższonych wymaganiach dotyczących bezpieczeństwa i eksploatacji. Zakres temperatury pracy od -20°C do 80°C umożliwia użytkowanie zarówno w chłodniach, jak i w otoczeniu o wysokiej temperaturze.
Dlaczego warto stosować moduły pasywne M12?
Zastosowanie modułów pasywnych 6xM12 pozwala na znaczne usprawnienie instalacji automatyki, ograniczenie liczby połączeń kablowych oraz poprawę uporządkowania w szafie sterowniczej. Diody sygnalizacyjne LED podnoszą komfort serwisowania, a wysoka odporność i pewność połączeń gwarantują długą i bezawaryjną pracę w każdej instalacji przemysłowej.
