8-portowy, 5-piny
3.0 m
Separacja potencjałów
Zastępuje identyczny produkt (nr art. 27521)
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Możliwe oddzielne zabezpieczenie slotów 1, 3, 5, 7 lub 2, 4, 6, 8.
Inne długości kabli są dostarczane na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 90 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 403 |
| Printing color of wire insulation | biały (niebieska izolacja), biały (brązowa izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 70 mm |
| Stranding factor max. | 70 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 16 wires przeciwbieżne twisted |
| Stranding factor min. (type 2) | 105 mm |
| Stranding factor max. (type 2) | 105 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szaro-różowe, fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały), 1, niebieski 2, 2, zielono-żółte, niebieski 1 |
Mechanical data | Cable
| Cable weigth | 253 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 11,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 5 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Printing color of wire insulation | biały (niebieska izolacja), biały (brązowa izolacja) |
| Amount strands (wire) | 96 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE |
| Outer diameter wire insulation (Data) | 1,4 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 16 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,34 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Obciążalność prądowa min. żyły (dane) | 4 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 1,8 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

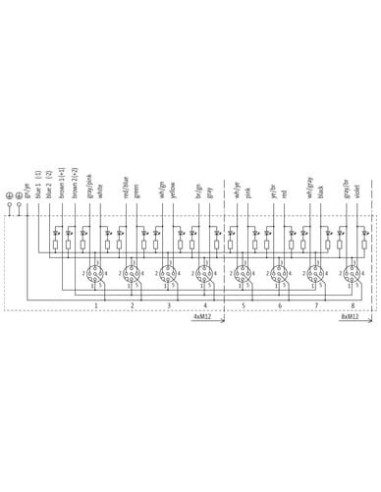

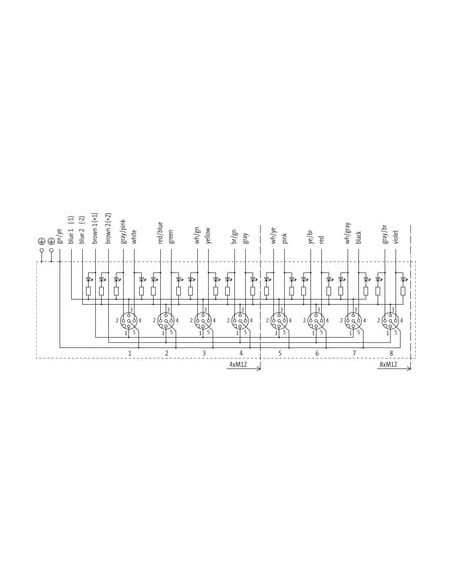

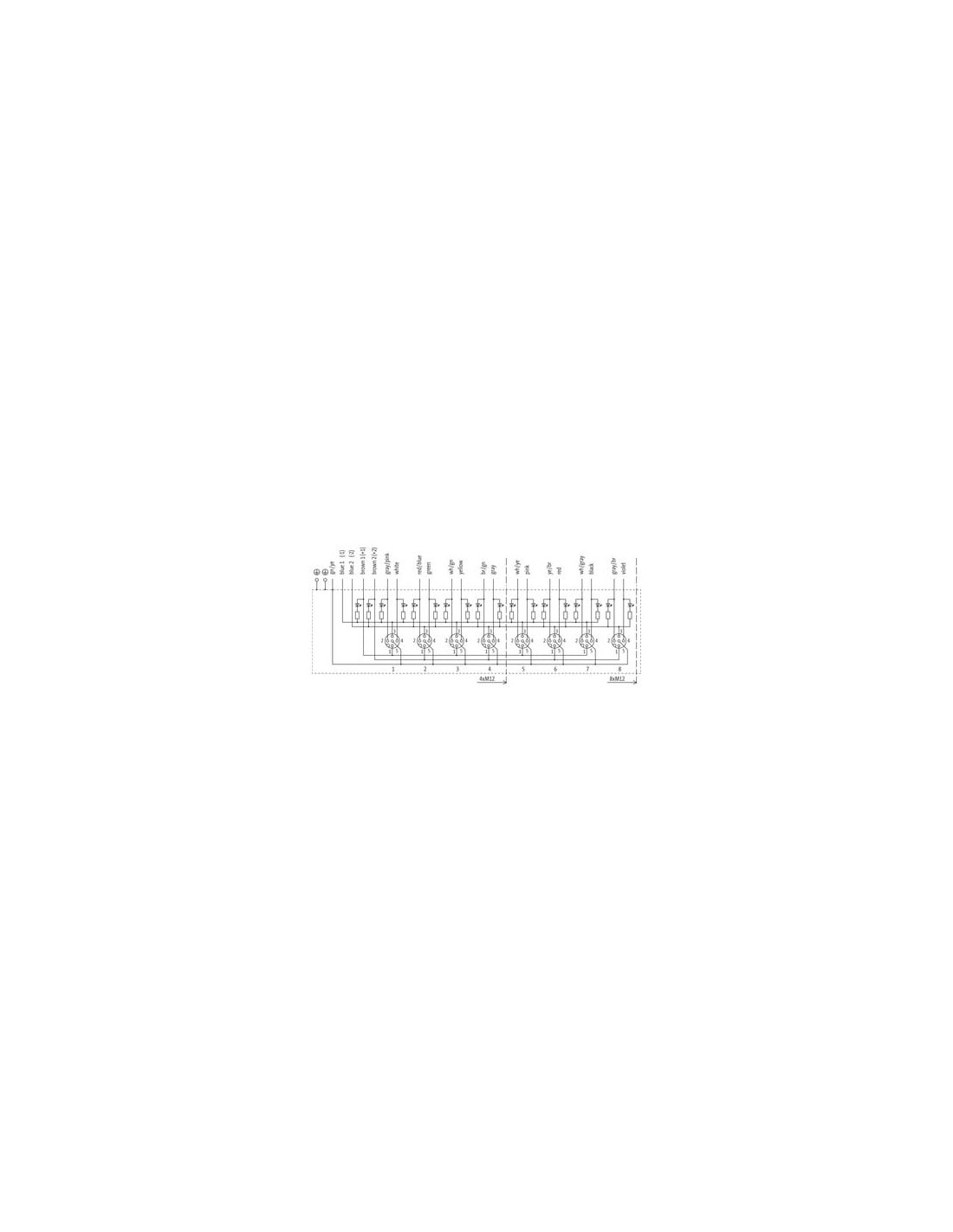

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 16 |

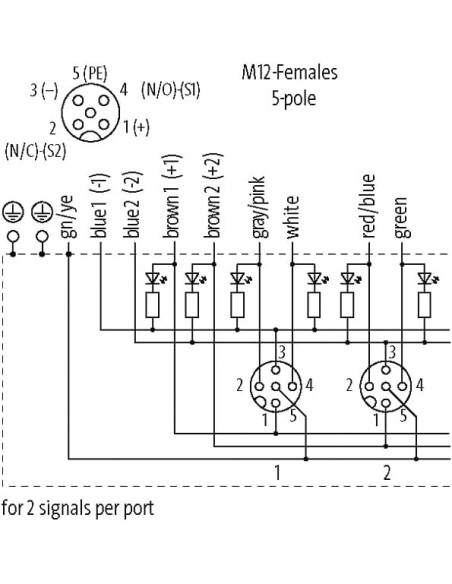

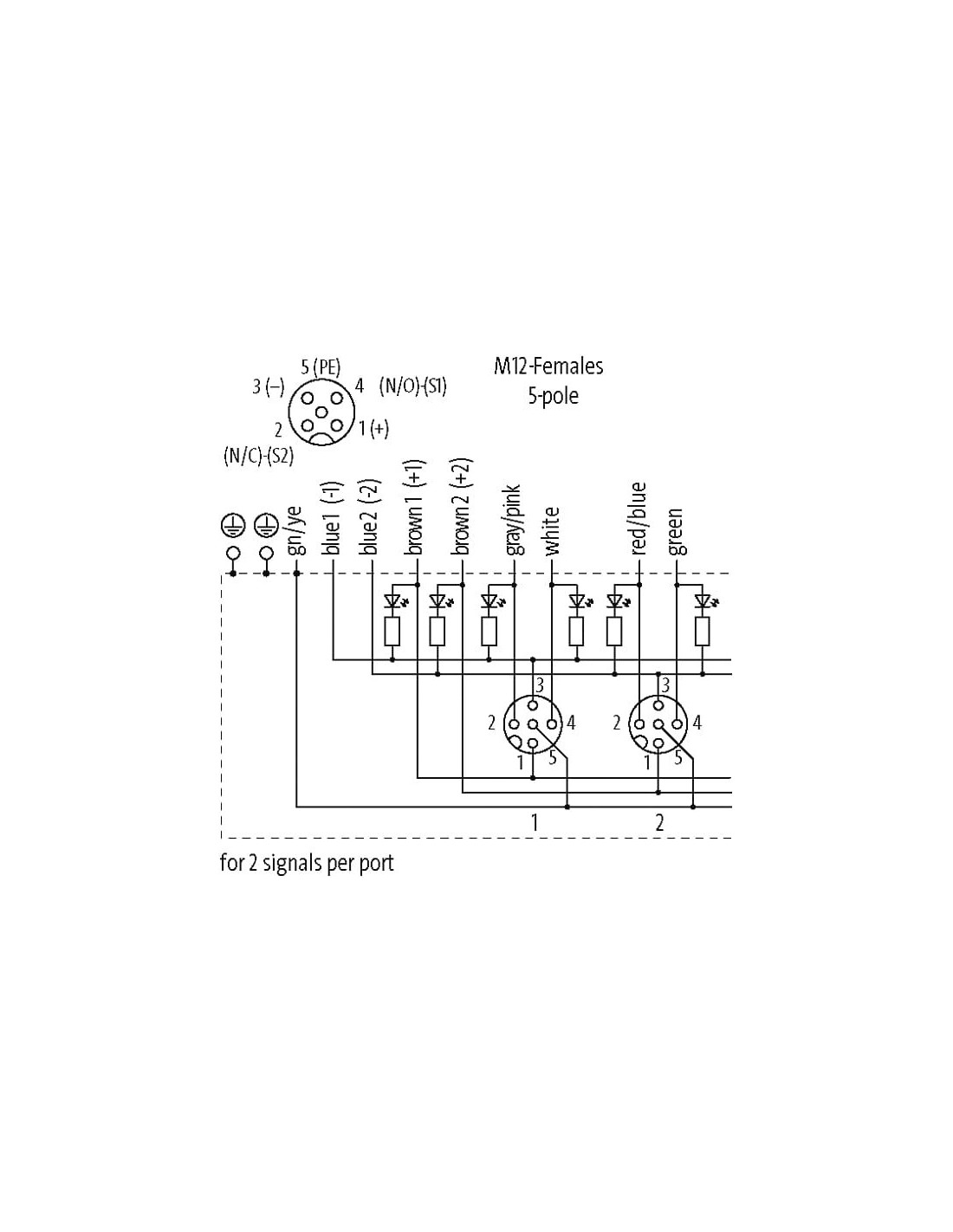

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

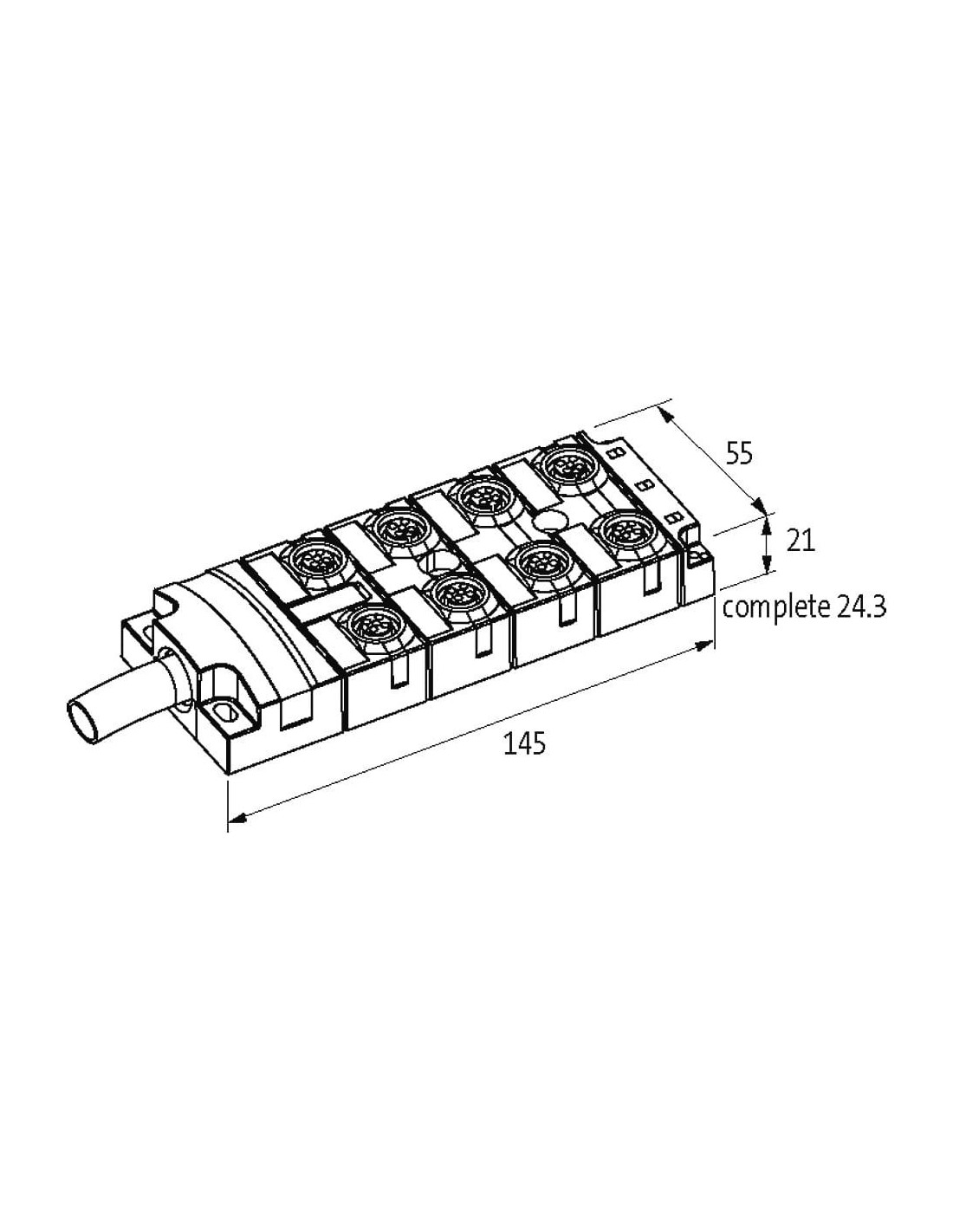

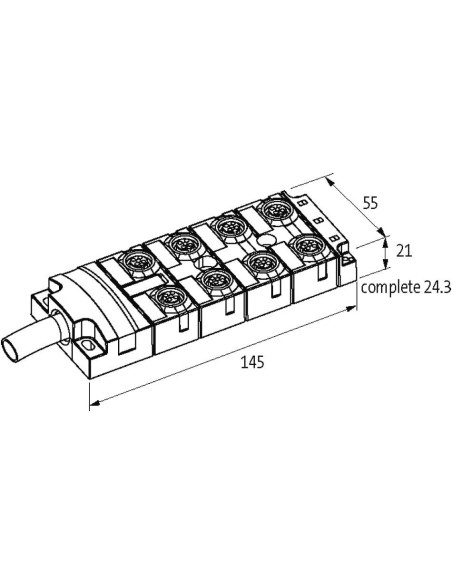

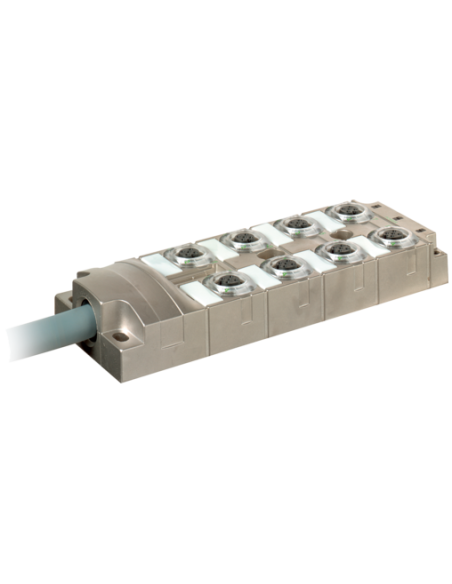

Moduł pasywny MVP metalowy 8xM12, 5-polowy – solidność i niezawodność w automatyce przemysłowej
Moduł pasywny MVP metalowy 8xM12, 5-polowy o kodzie produktu 8000-58610-4030300 to zaawansowane rozwiązanie do dystrybucji sygnałów oraz zasilania w instalacjach automatyki przemysłowej. Dzięki metalowej, niklowanej obudowie oraz wysokiemu stopniowi ochrony IP65, IP67 oraz IP68, konstrukcja ta sprawdzi się nawet w najbardziej wymagających warunkach środowiskowych.
Wytrzymała obudowa i niezawodne połączenia M12
Produkt wyposażono w osiem wyjść M12 5-pinowych z możliwością oddzielnego zabezpieczenia slotów (1, 3, 5, 7 oraz 2, 4, 6, 8), co zwiększa bezpieczeństwo i elastyczność układów sterowania. Solidna, cynkowa obudowa zapewnia odporność na uszkodzenia mechaniczne oraz minimalizuje ryzyko zakłóceń elektromagnetycznych, co jest niezwykle istotne w środowiskach przemysłowych.
Przemysłowe standardy bezpieczeństwa i niezawodność działania
Moduł MVP 8000-58610-4030300 obsługuje zasilanie 24 V DC i maksymalny prąd roboczy do 4 A na styk, co umożliwia podłączanie szerokiej gamy czujników i urządzeń wykonawczych. Każde złącze zostało wyposażone w wbudowaną diodę LED, sygnalizującą obecność sygnału cyfrowego (PNP 24V DC), co ułatwia weryfikację poprawnej pracy bez konieczności używania dodatkowych narzędzi diagnostycznych.
Wszechstronne zastosowanie w automatyce i przemyśle
Moduły pasywne MVP są idealne do:
- rozproszonej dystrybucji sygnałów w maszynach i liniach produkcyjnych,
- zastosowań w automatyce przemysłowej, robotyce, a także w systemach transportowych i magazynowych,
- układów wymagających odporności na wodę, pył i inne czynniki zewnętrzne,
- miejsc, gdzie liczy się łatwość instalacji oraz czytelna sygnalizacja stanów pracy.
Odporność na trudne warunki i długotrwałą eksploatację
Dzięki zastosowaniu kabla PUR o zwiększonej odporności mechanicznej oraz chemicznej (odporność na oleje, benzynę i płomień zgodnie z normami UL 1581 oraz IEC 60332-2-2), moduł nadaje się do pracy w środowisku narażonym na intensywny ruch, drgania oraz działanie substancji chemicznych. Zakres temperatur roboczych wynosi od -25°C do +90°C, co pozwala na wykorzystanie urządzenia zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Korzyści z zastosowania modułu MVP metalowego 8xM12
- Wytrzymałość i odporność na uszkodzenia – metalowa, niklowana obudowa oraz wysoka klasa szczelności.
- Łatwa rozbudowa i konserwacja systemu – wyraźna sygnalizacja LED oraz możliwość separacji potencjałów dla wybranych slotów.
- Szybki montaż i uniwersalność zastosowań – gwint montażowy M12 x 1, szeroki zakres obsługiwanych urządzeń.
- Bezpieczeństwo użytkowania – spełnienie norm dotyczących materiałów i ochrony środowiska (kabel bezołowiowy, bezhalogenowy, wolny od FCKW i silikonu).
Podsumowanie – Moduł pasywny MVP 8xM12, 5-polowy do zastosowań przemysłowych
Moduł pasywny MVP metalowy 8xM12, 5-polowy to niezawodne rozwiązanie w dystrybucji sygnałów i zasilania dla najbardziej wymagających aplikacji automatyki przemysłowej. Doskonała ochrona, trwałość oraz możliwość wizualizacji statusu wejść poprzez diody LED czynią go uniwersalnym wyborem dla projektantów i integratorów systemów automatyki.
