Rozdzielacz 8-portowy
z elektrycznym sygnałem zwrotnym
z diodą LED
Zastępuje identyczny produkt (nr art. 27292)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na łańcuch maks. | 1 A |
| Prąd roboczy na port maks. | 1 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP54 |
| Rezystancja izolacji min. | 1000 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | żółty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 11 |
| PIN 2 | 12 |
| PIN 3 | 21 |
| PIN 4 | 22 |
| PIN 5 | n.c. |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 13 |
| PIN 2 | 14 |
| PIN 3 | n.c. |
| PIN 4 | n.c. |
| PIN 5 | n.c. |

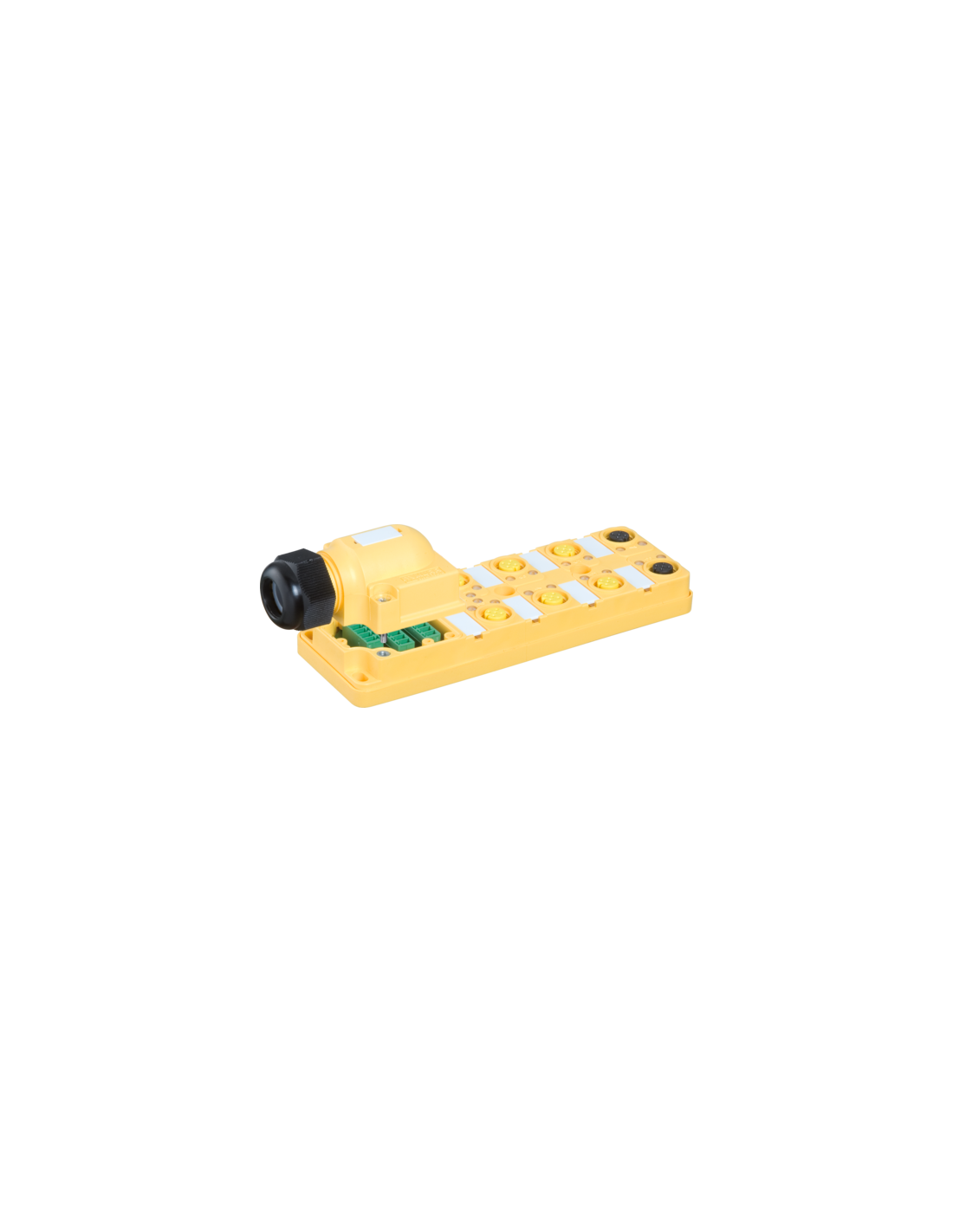

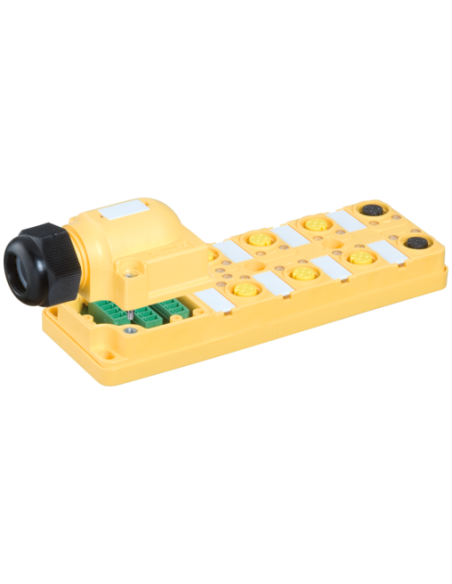

Moduł pasywny MSDS 8R, 6xE-STOP, 2xRESET – profesjonalny rozdzielacz bezpieczeństwa
Moduł pasywny MSDS 8R to specjalistyczne rozwiązanie dedykowane do profesjonalnych systemów bezpieczeństwa przemysłowego, w których kluczowe są przyciski awaryjnego zatrzymania (E-STOP) oraz funkcja RESET.
Budowa i cechy modułu bezpieczeństwa MSDS 8R
Urządzenie jest wyposażone w 8 portów do podłączenia urządzeń bezpieczeństwa, takich jak przyciski E-STOP oraz przyciski RESET. Wytrzymała obudowa wykonana z tworzywa sztucznego zapewnia wysoką odporność chemiczną oraz odporność na oleje, co umożliwia stosowanie modułu w wymagających warunkach przemysłowych.
- Wysoka kompatybilność – obsługuje różne typy urządzeń bezpieczeństwa.
- Prosta i szybka instalacja dzięki złączom M12.
- Wbudowana dioda LED do sygnalizacji stanu.
- Sygnały zwrotne (feedback) z podłączonych urządzeń bezpieczeństwa.
Typowe zastosowania modułu pasywnego MSDS 8R
Moduł MSDS 8R 8000-98750-0000000 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność systemów bezpieczeństwa maszyn oraz szybki dostęp do funkcji awaryjnego zatrzymania i resetu. Najczęściej wykorzystywany jest w przemysłowych liniach produkcyjnych, centrach obróbczych, stanowiskach montażowych oraz w różnorodnych aplikacjach automatyki przemysłowej wymagających bezpiecznego sterowania i monitorowania obwodów bezpieczeństwa.
Zalety produktu i kluczowe funkcjonalności
- Łatwe podłączenie do 6 przycisków E-STOP oraz 2 przycisków RESET, co umożliwia tworzenie rozbudowanych systemów bezpieczeństwa w jednym, kompaktowym module.
- Wyjścia z sygnałem zwrotnym pozwalają na bieżącą kontrolę stanu każdego przycisku, co zwiększa niezawodność i bezpieczeństwo instalacji.
- Stopień ochrony IP54 zapewnia odporność na pył i zachlapania, co umożliwia zastosowanie w trudnych warunkach środowiskowych.
- Standardowe złącza M12 z kodowaniem A ułatwiają integrację z większością europejskich systemów bezpieczeństwa.
- Dzięki zgodności z normą EN 61131-2, moduł spełnia wymagania dotyczące bezpieczeństwa i niezawodności w automatyce przemysłowej.

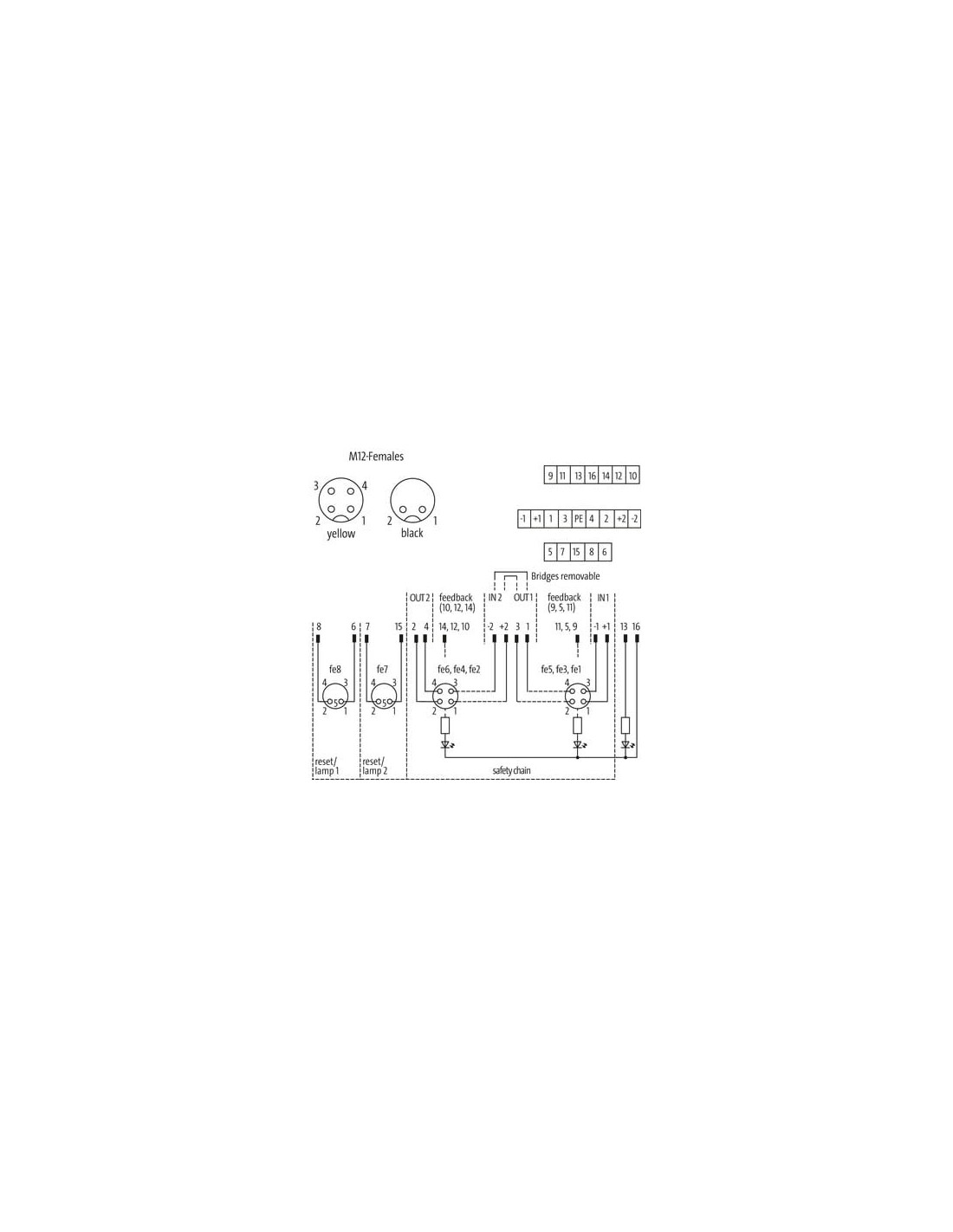

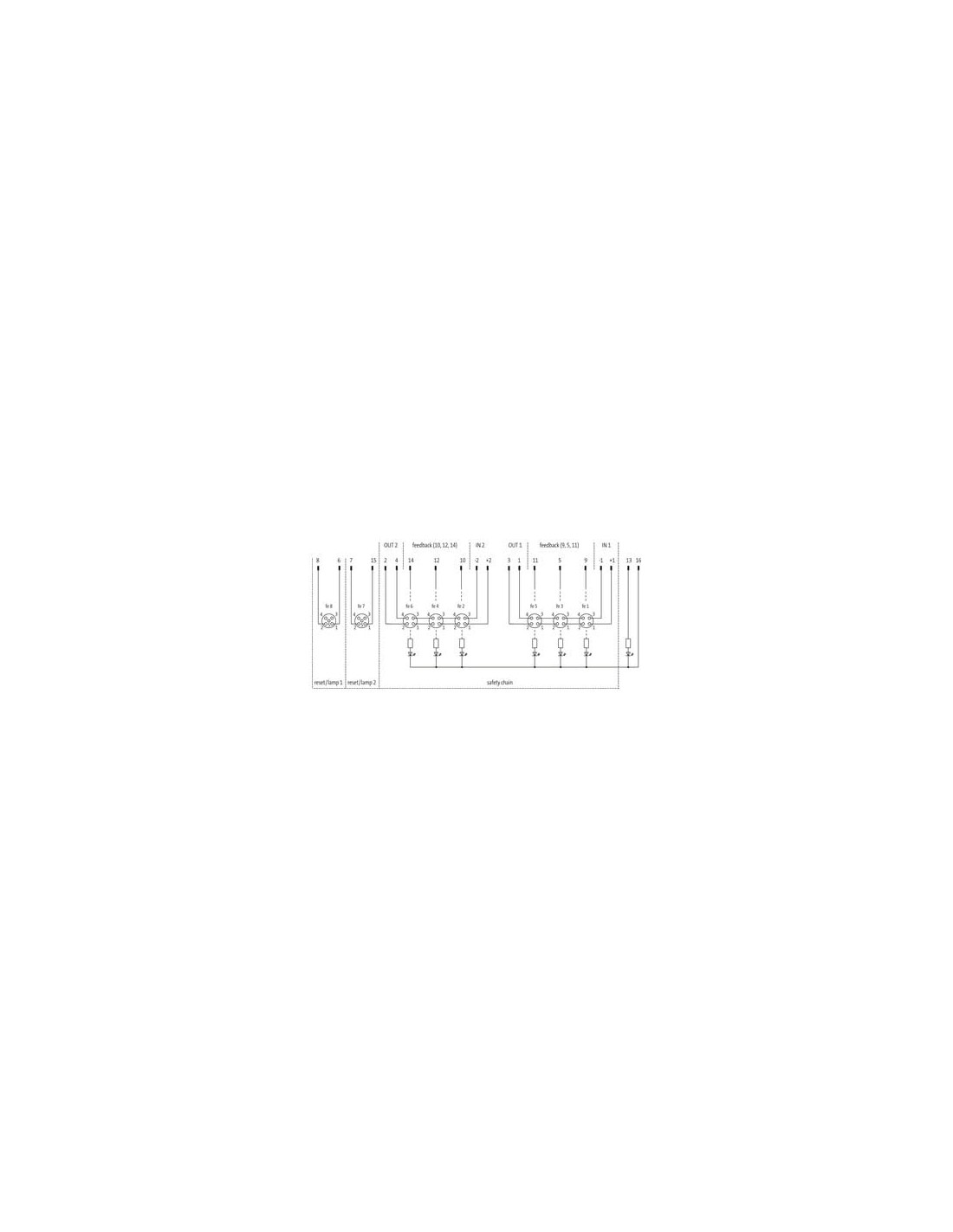

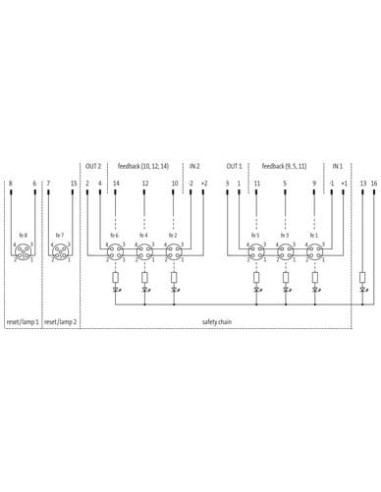

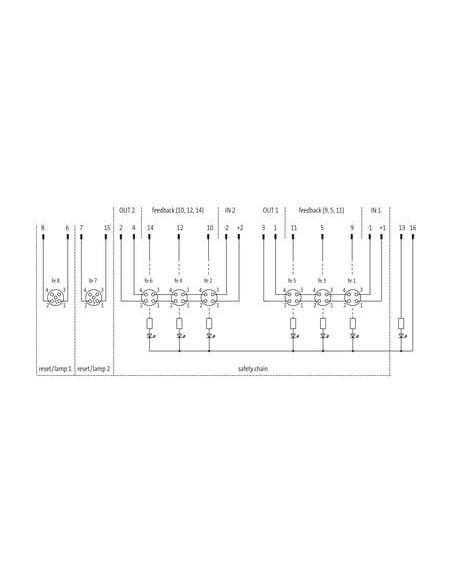

Możliwości integracji i schematy podłączeń

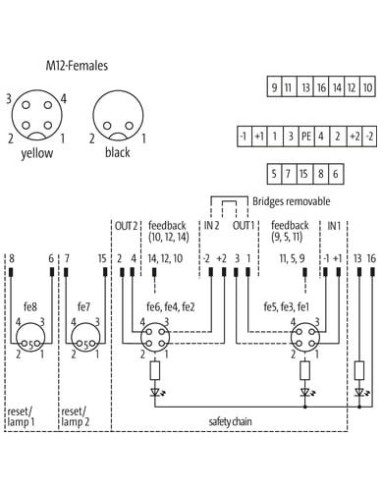

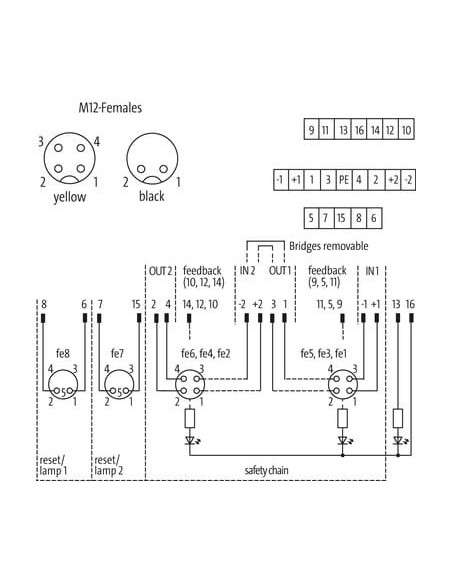

Dzięki czytelnym schematom połączeniowym (dostępnym na tej stronie), integracja modułu MSDS 8R z istniejącą infrastrukturą jest szybka i intuicyjna. Wyjmowane mostki połączeniowe pozwalają na indywidualną konfigurację każdego wejścia, co znacząco zwiększa elastyczność modułu w różnych aplikacjach.
Wymiary i montaż modułu MSDS 8R

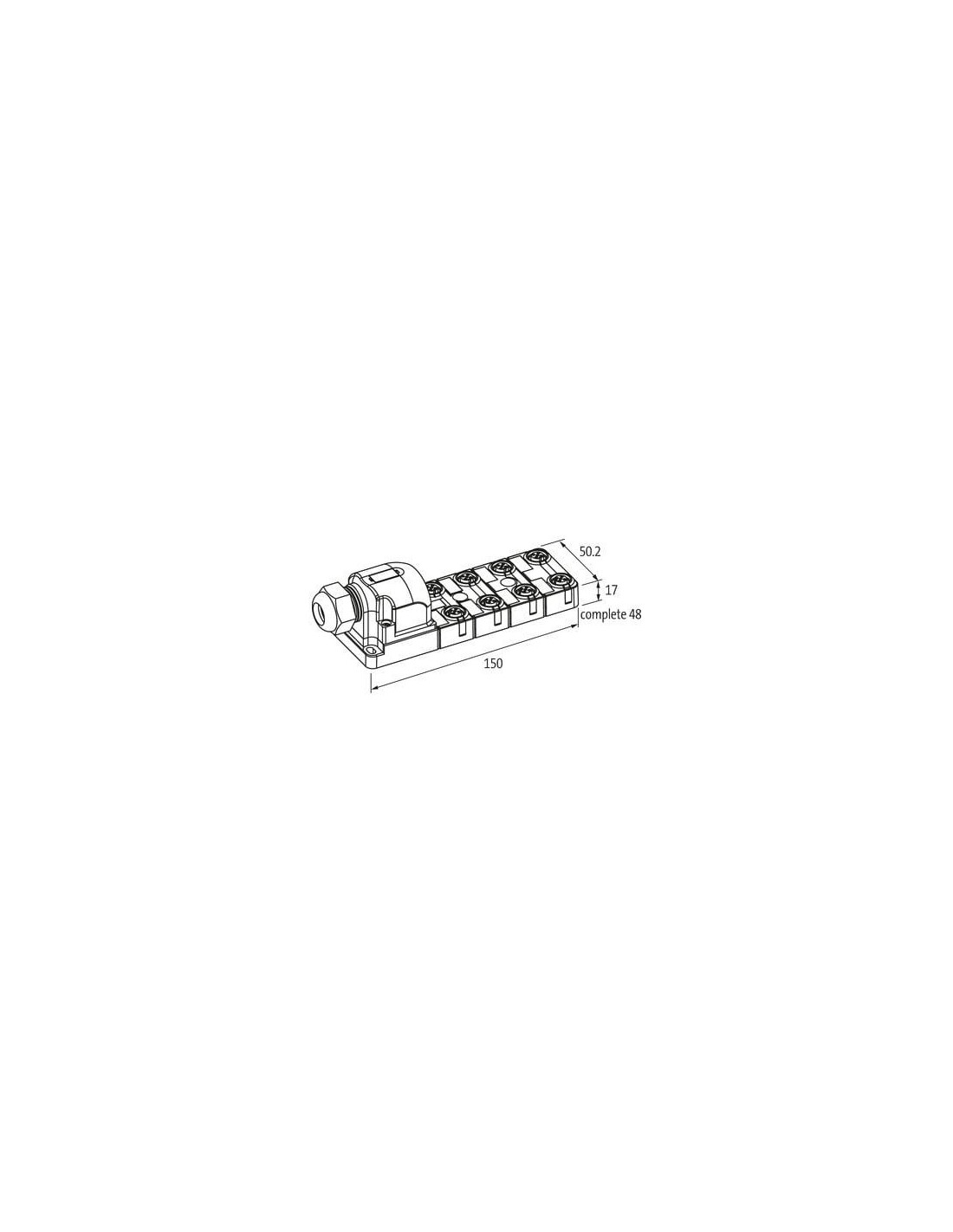

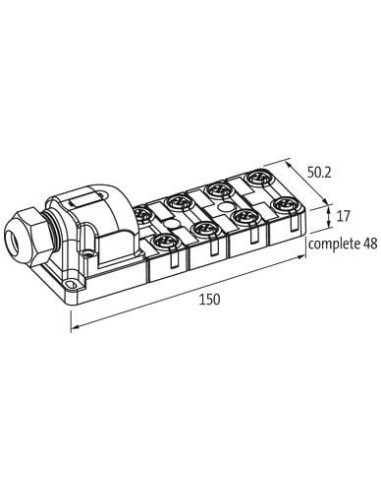

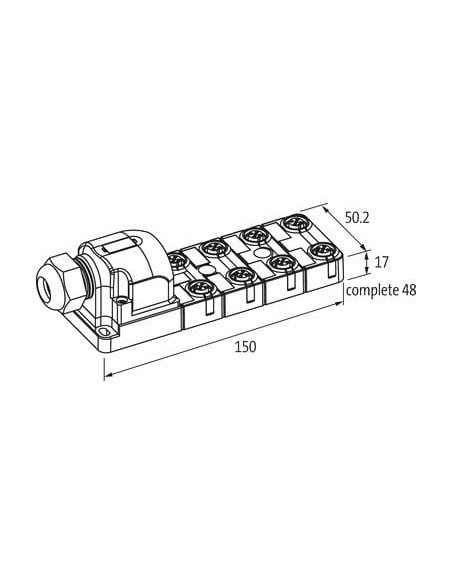

Kompaktowe wymiary (150 mm x 50,2 mm x 48 mm) oraz montaż na gwint M12 umożliwiają zastosowanie modułu w ograniczonej przestrzeni oraz szybkie podłączenie przewodów w szafkach sterowniczych i na liniach produkcyjnych.
Podsumowanie funkcji i zalet MSDS 8R
- Kompatybilny z szeroką gamą elementów bezpieczeństwa – idealny do rozbudowanych instalacji przemysłowych.
- Czytelne oznaczenia, wytrzymała i odporna obudowa, prosta integracja z systemami sterowania bezpieczeństwem.
- Przeznaczony do pracy w zakresie temperatur od –20 do +80°C, spełniający wymagania wielu branż przemysłowych.
- Pewne połączenie i wytrzymałość elektryczna potwierdzone wysoką rezystancją izolacji i normą EN 60664-1 (kategoria III).
Moduł pasywny MSDS 8R to uniwersalne i niezawodne rozwiązanie dla profesjonalnych aplikacji, w których bezpieczeństwo personelu i ochrona maszyn są priorytetem.
