Dostępny
8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 362 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Filler | tak |
| wire arrangement | biały, fioletowy, (zielony, żółty, szary, rosa, czerwony, czarny, , niebieski, zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 10 m/s @ 25 °C |
Parametry zacisków

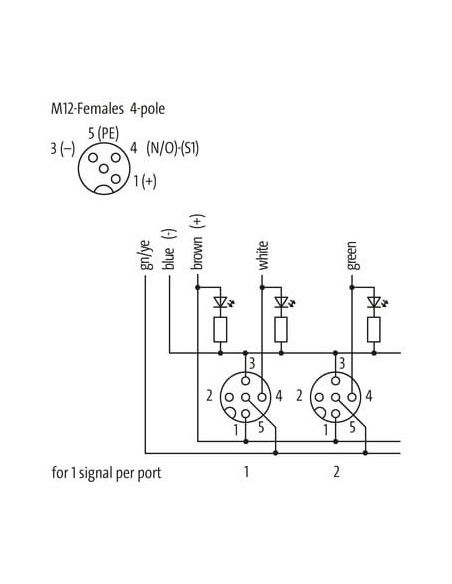

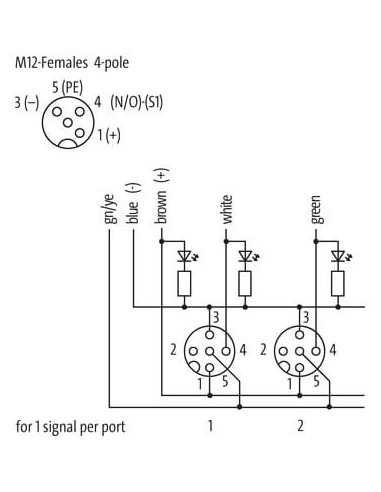

Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Moduł pasywny Exact12 8xM12 4-polowy – skuteczne rozwiązanie dla integracji automatyki
Moduł pasywny Exact12 8xM12, 4-polowy (kod: 8000-88410-3621000) to wydajny komponent przeznaczony do stosowania w nowoczesnych układach automatyki przemysłowej. Moduł umożliwia wygodne łączenie sygnałów i zasilania za pomocą popularnych złączy M12, co skraca czas instalacji oraz minimalizuje ryzyko błędów podczas okablowania. Produkt cechuje się uniwersalną konstrukcją oraz wysoką odpornością na czynniki zewnętrzne, co czyni go niezawodnym wyborem w trudnych warunkach przemysłowych.
Najważniejsze zalety modułu Exact12 8xM12
- Łatwa integracja w systemach automatyki – możliwość podłączenia do 8 urządzeń za pomocą złączy M12 (standard 4-polowy).
- Solidna obudowa wykonana z wytrzymałego tworzywa sztucznego, charakteryzująca się bardzo dobrą odpornością na chemikalia i oleje, co gwarantuje długą żywotność produktu.
- Wysoki stopień ochrony (IP65/IP67) pozwala na stosowanie w wilgotnym, zabrudzonym lub zapylonym środowisku produkcyjnym.
- Szeroki zakres temperatur pracy od -20°C do nawet 70°C, przy jednoczesnym zachowaniu elastyczności przewodów.
- Trudnopalność – wykonanie trudnopalne zapewnia bezpieczeństwo nawet w wymagających warunkach.
Typowe zastosowania modułu pasywnego 8xM12 Exact12
Moduł pasywny M12 Exact12 znajduje szerokie zastosowanie w branży automatyki przemysłowej, w szczególności w:
- Maszynach produkcyjnych – umożliwia wygodną dystrybucję sygnałów i zasilania do czujników, wyłączników, elementów wykonawczych lub siłowników.
- Liniach montażowych – upraszcza okablowanie, ogranicza błędy podłączeniowe i zapewnia uporządkowanie infrastruktury elektrycznej.
- Stacjach pakujących i sortujących – szybkie podłączenie standardowych elementów automatyki wykorzystujących złącza M12.
- Systemach rozproszonych – zwarta konstrukcja oraz długa żywotność pozwalają na tworzenie rozbudowanych instalacji w wymagającym otoczeniu.
Parametry konstrukcyjne i budowa Exact12 8000-88410-3621000
Kompaktowa obudowa modułu (140 mm x 50 mm x 32 mm) umożliwia łatwy montaż w szafach sterowniczych, na profilach montażowych lub bezpośrednio w pobliżu obsługiwanych urządzeń. Złącza M12 zapewniają standardowe i niezawodne połączenie, a długość kabla (10 m) ułatwia integrację modułu nawet w dużych aplikacjach automatyki.
Zalety przewodów hybrydowych PUR/PVC: elastyczność, odporność na oleje i chemikalia, bezhalogenowa i bezołowiowa konstrukcja oraz spełnienie normy UL 1581 – idealne rozwiązanie dla środowisk przemysłowych wymagających intensywnej eksploatacji kabli.
Funkcjonalność i uniwersalność zastosowania Exact12 8xM12
Moduł pozwala na podłączenie sygnałów dwustanowych oraz przewodów zasilających, umożliwiając elastyczne wykorzystanie zarówno w rozdzielni, jak i w komponencie liniowym instalacji. Rozwiązanie dedykowane do współpracy z czujnikami, wyłącznikami, elementami wykonawczymi, a także do przekazywania napięcia zasilania w trudno dostępnych sekcjach linii produkcyjnych.
Dokładna dokumentacja techniczna oraz czytelne schematy elektryczne wspierają bezbłędny montaż i szybkie uruchomienie, a także pomagają w bieżącej konserwacji całej instalacji.
Moduł pasywny Exact12 8xM12 doskonale sprawdzi się wszędzie tam, gdzie liczy się niezawodność, szybki montaż oraz trwałość instalacji elektrycznych w wymagających warunkach przemysłowych.
