8-portowy, 5-piny
Typ NPN
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

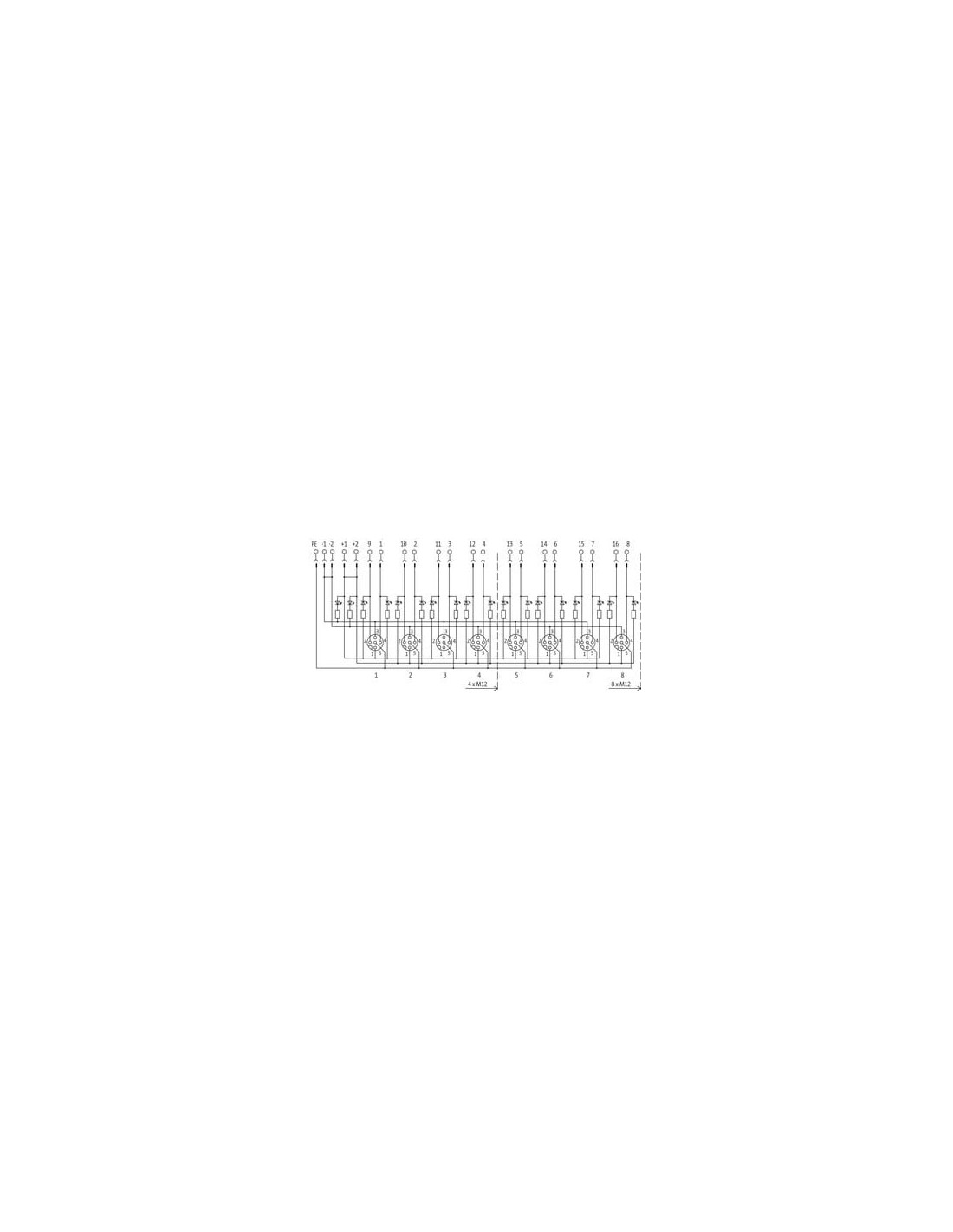

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

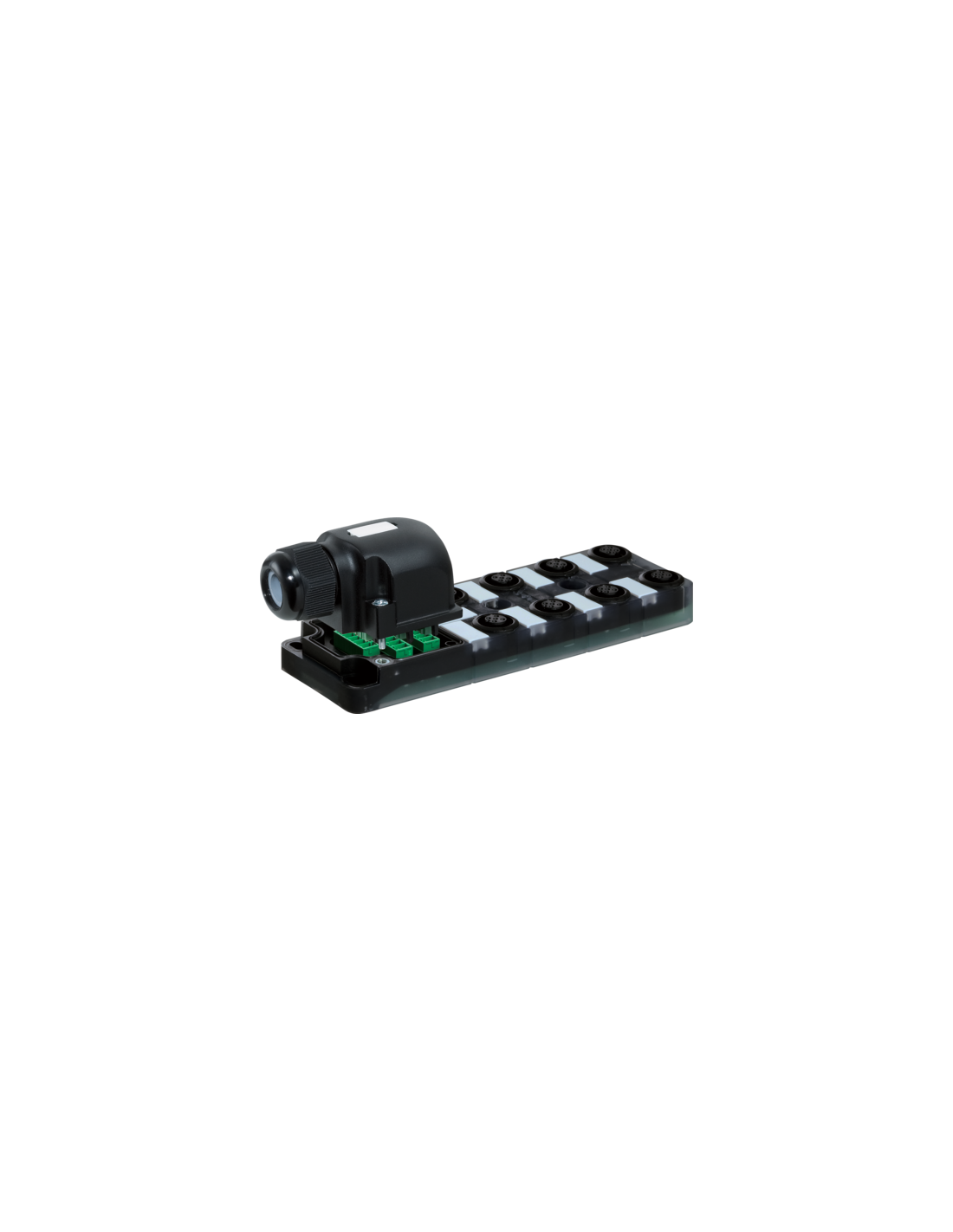

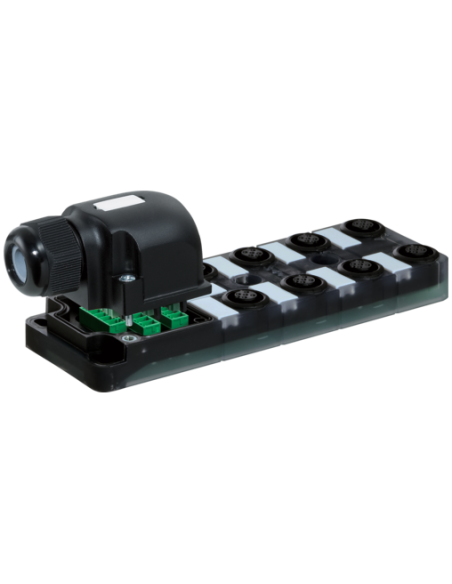

Złącze Exact12 4xM12 5-biegunowe – Moduł połączeniowy do zastosowań przemysłowych
Exact12 to profesjonalny moduł połączeniowy wyposażony w 4 gniazda M12, przeznaczony do szybkiego i bezpiecznego podłączania sygnałów oraz zasilania w instalacjach automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o kompleksowej obsłudze aplikacji wymagających niezawodnej komunikacji oraz wysokiego poziomu ochrony.
Wytrzymałość oraz wysoki stopień ochrony – IP65/IP67
Obudowa produktu wykonana jest z wysokiej jakości tworzywa sztucznego, które odznacza się doskonałą odpornością chemiczną oraz na działanie olejów. Złącze spełnia rygorystyczne normy szczelności IP65 oraz IP67 (EN IEC 60529), co czyni je odpowiednim rozwiązaniem do pracy w trudnych warunkach środowiskowych, w tym w obecności pyłów, wilgoci czy zachlapania. Materiał jest również trudnopalny, co zwiększa bezpieczeństwo stosowania w aplikacjach przemysłowych.
Wygodne połączenia i uniwersalność zastosowania
Moduł Exact12 4xM12 wyposażono w wtykowe zaciski śrubowe, które umożliwiają szybkie i solidne podłączenie przewodów o przekroju do 1,5 mm² (maks. AWG 16). Ułatwia to integrację w systemach maszynowych oraz automatyki, redukując czas montażu i ryzyko błędów instalacyjnych.
- 4 gniazda M12 – 5-biegunowe, kodowanie A, złącza typu żeńskiego

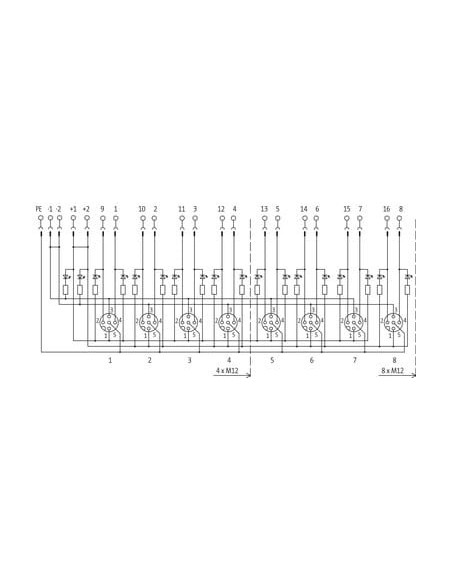

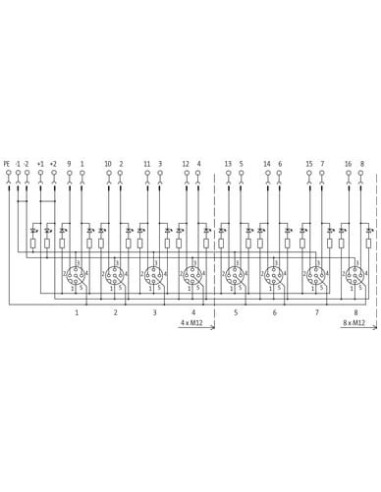

- Każdy port umożliwia przesyłanie dwóch sygnałów (zaawansowana funkcjonalność na port)

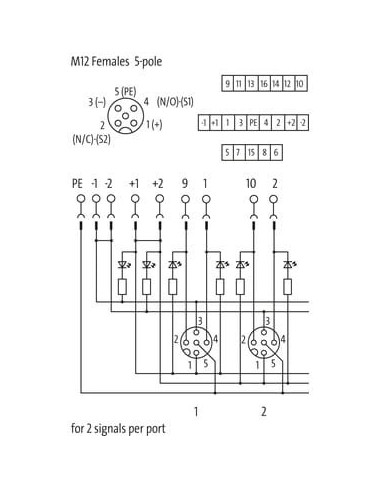

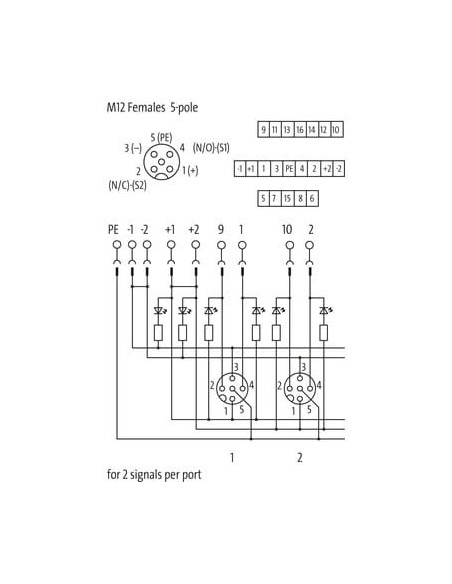

- Oznaczenia PIN: 1 (+), 2 (NC S2), 3 (-), 4 (NO S1), 5 (PE)

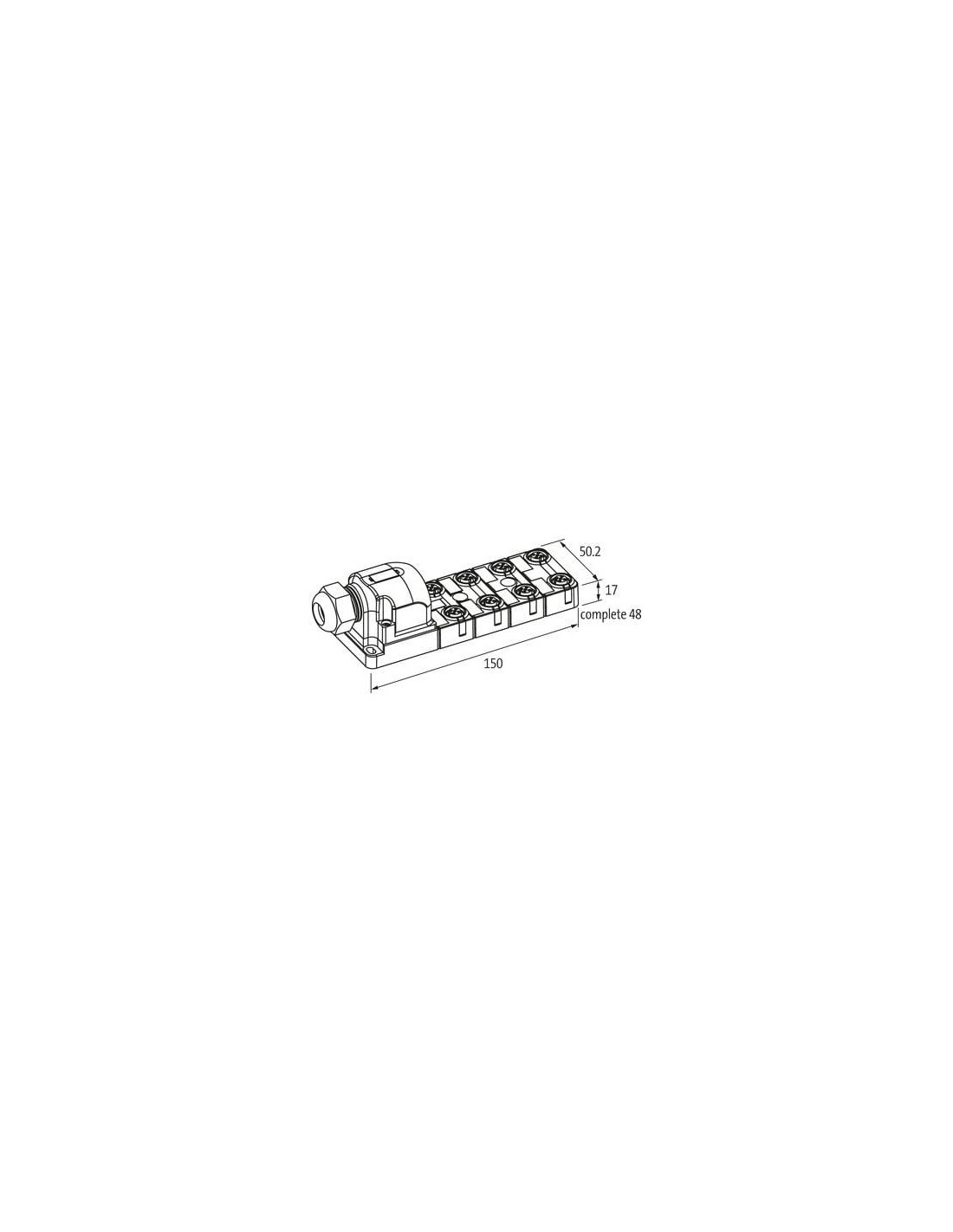

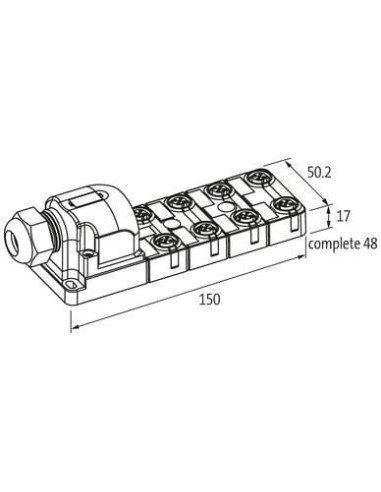

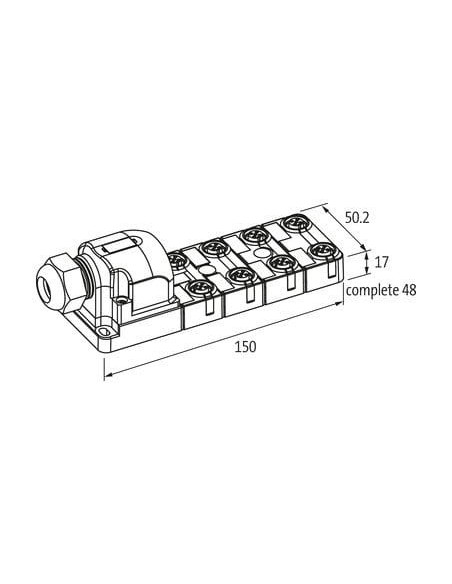

- Bardzo kompaktowe wymiary: 150 x 50,2 x 48 mm (całkowita wysokość z kapturkiem)
- Typ wyprowadzenia: końcówka śrubowa, wygodny montaż przewodów
Typowe zastosowania bloku rozdzielczego Exact12 4xM12
Moduł Exact12 sprawdza się wszędzie tam, gdzie konieczne jest uporządkowanie i zapewnienie niezawodności połączeń sygnałowych oraz zasilających w środowisku przemysłowym, np.:
- Systemy automatyki przemysłowej i sterowania maszynami
- Linie produkcyjne i montażowe
- Aplikacje w robotyce
- Rozwiązania transportu wewnętrznego i systemy przenośników
- Integracja czujników i urządzeń wykonawczych w jednej szafie sterowniczej
Bezpieczeństwo i pewność działania
Dzięki wysokiej odporności na obecność agresywnych mediów oraz możliwości pracy w szerokim zakresie temperatur od -20°C do +70°C, blok rozdzielczy Exact12 gwarantuje niezawodność i długą żywotność nawet w najbardziej wymagających aplikacjach przemysłowych. Parametry zabezpieczeń elektrycznych zapewniają ochronę zarówno sprzętu, jak i podłączonych urządzeń peryferyjnych.
Produkt o kodzie 8000-88551-0000000 to sprawdzone rozwiązanie inżynieryjne, które pozwala na realizację profesjonalnych, bezpiecznych i estetycznych instalacji.
