Dostępny
6-portowy, 4-piny
Port M23
12 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |

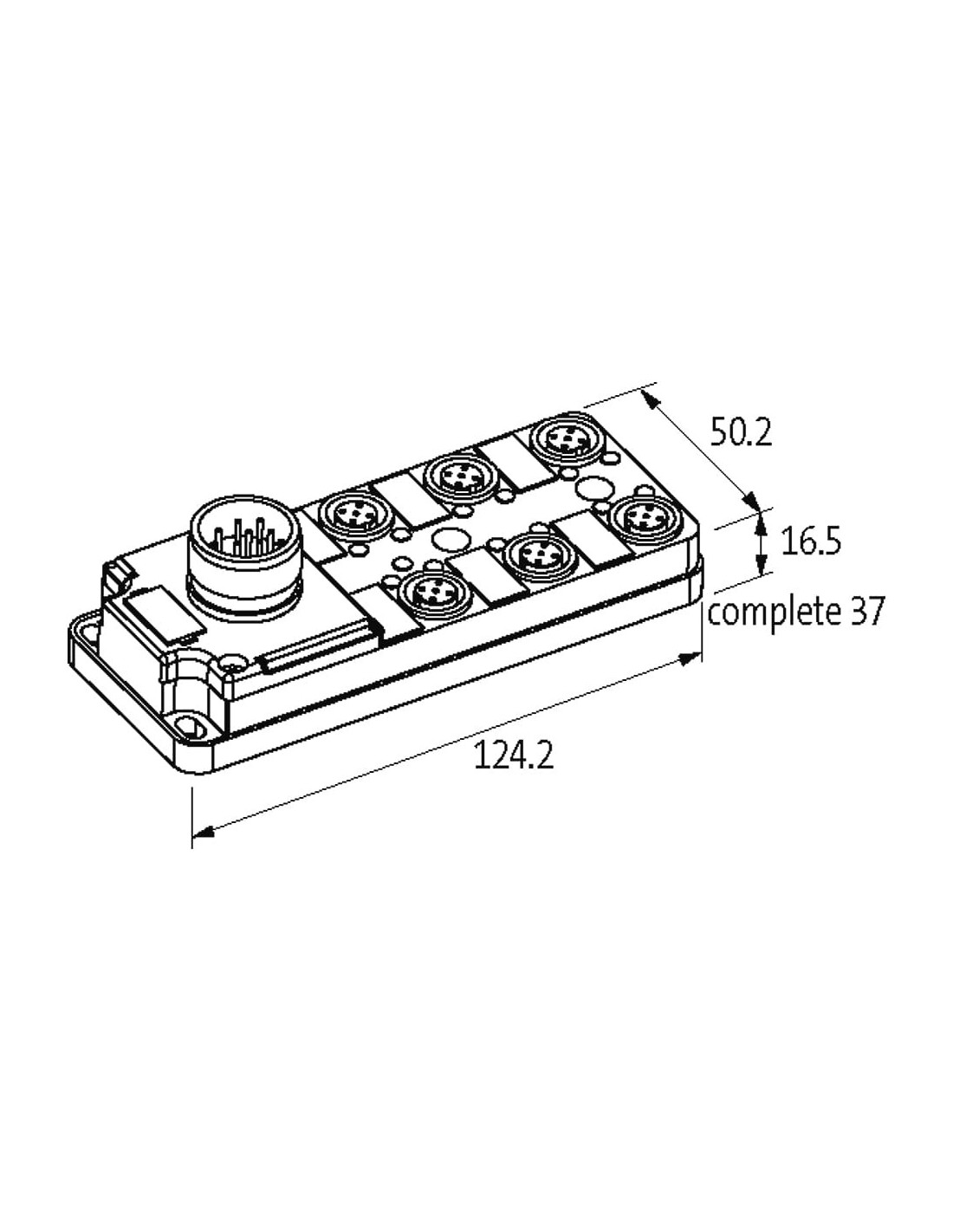

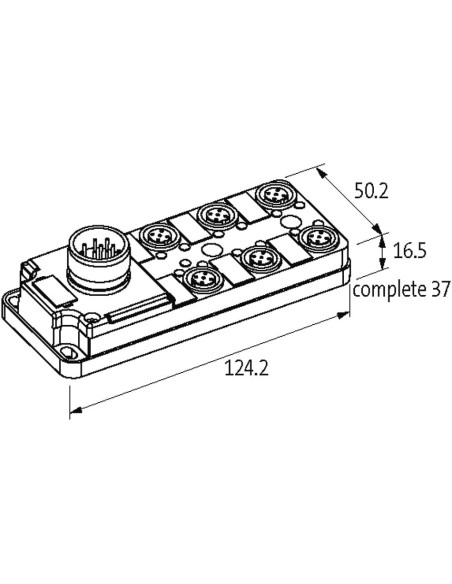

| Wysokość | 124,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

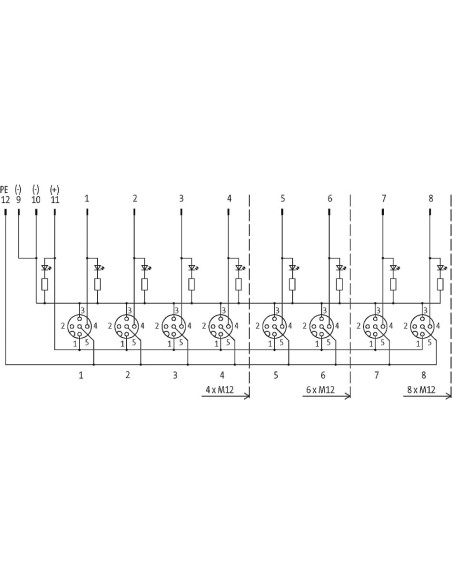

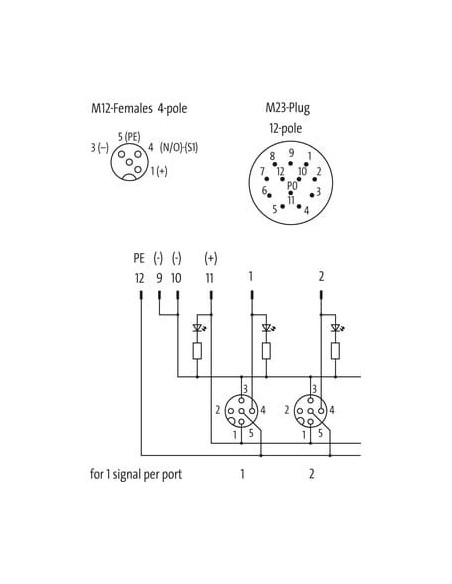

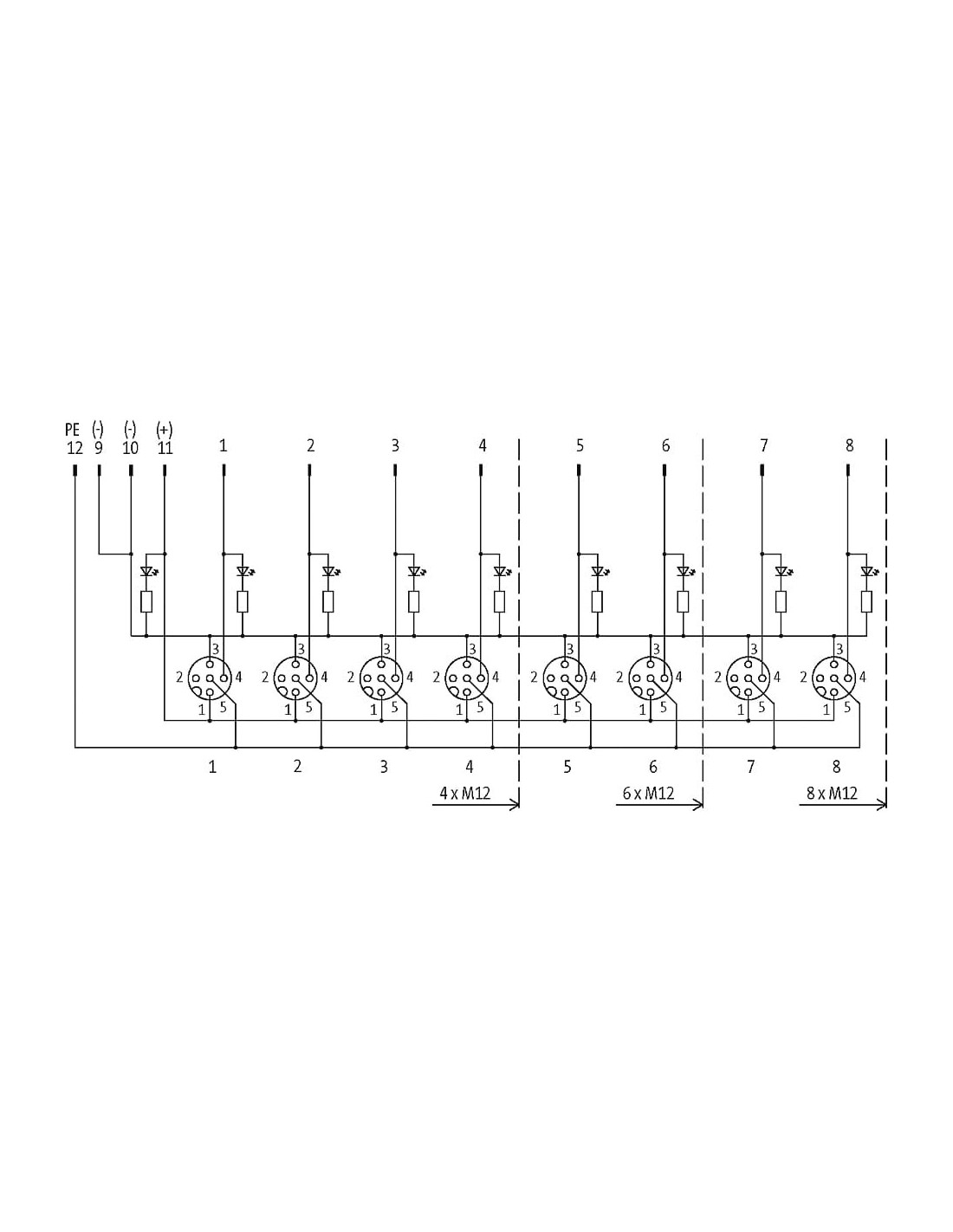

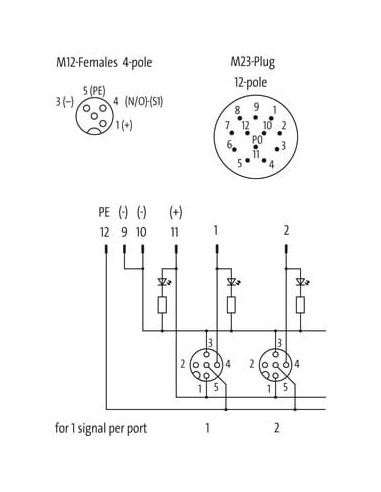

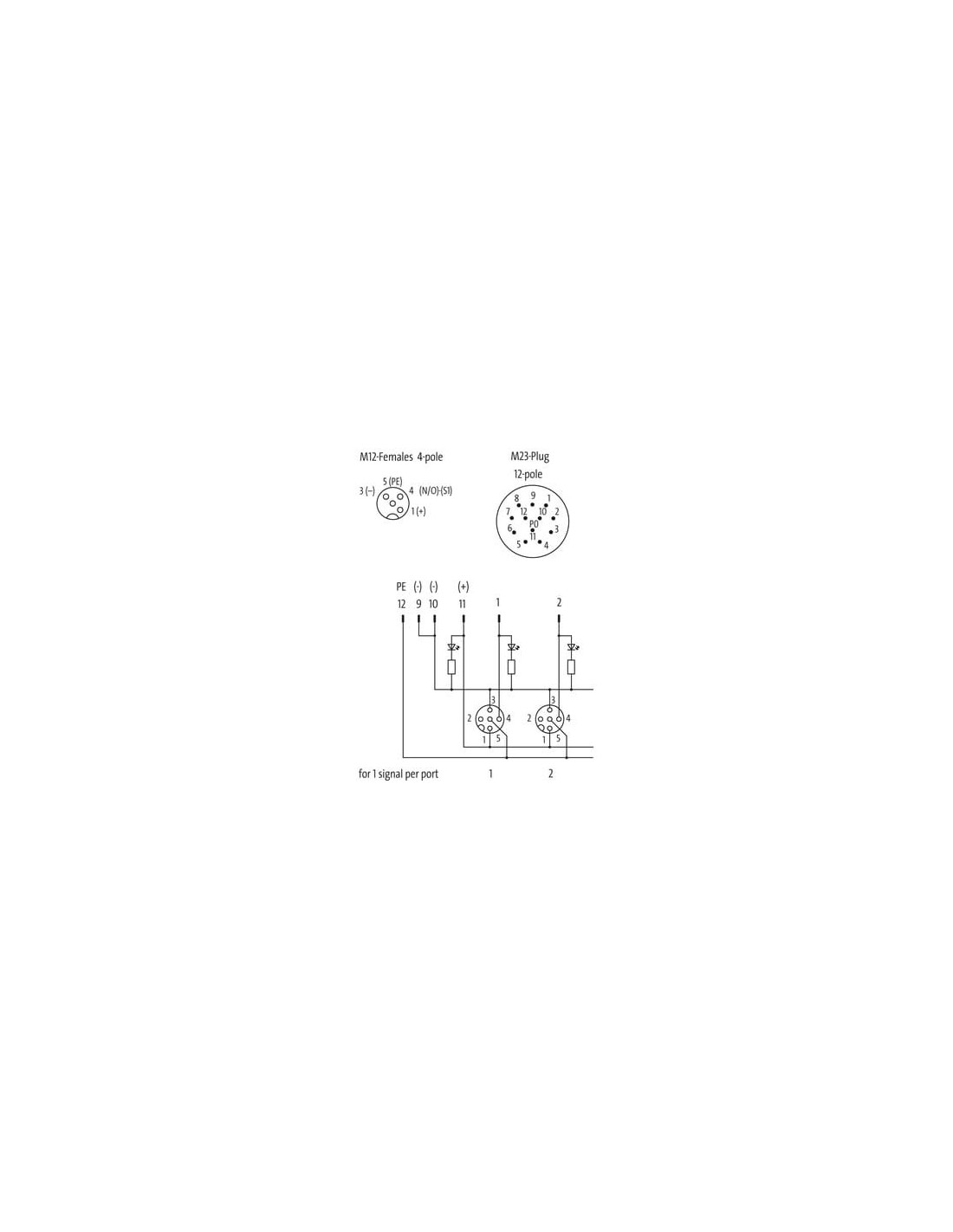

Parametry zacisków
Typ przyłącza 1
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 12 |
| PIN 1 | WH |
| PIN 2 | GN |
| PIN 3 | YE |
| PIN 4 | GY |
| PIN 5 | PK |
| PIN 6 | RD |
| PIN 7 | BK |
| PIN 8 | VT |
| PIN 9 | BU |
| PIN 10 | BU |
| PIN 11 | BN |
| PIN 12 | YE / GN |

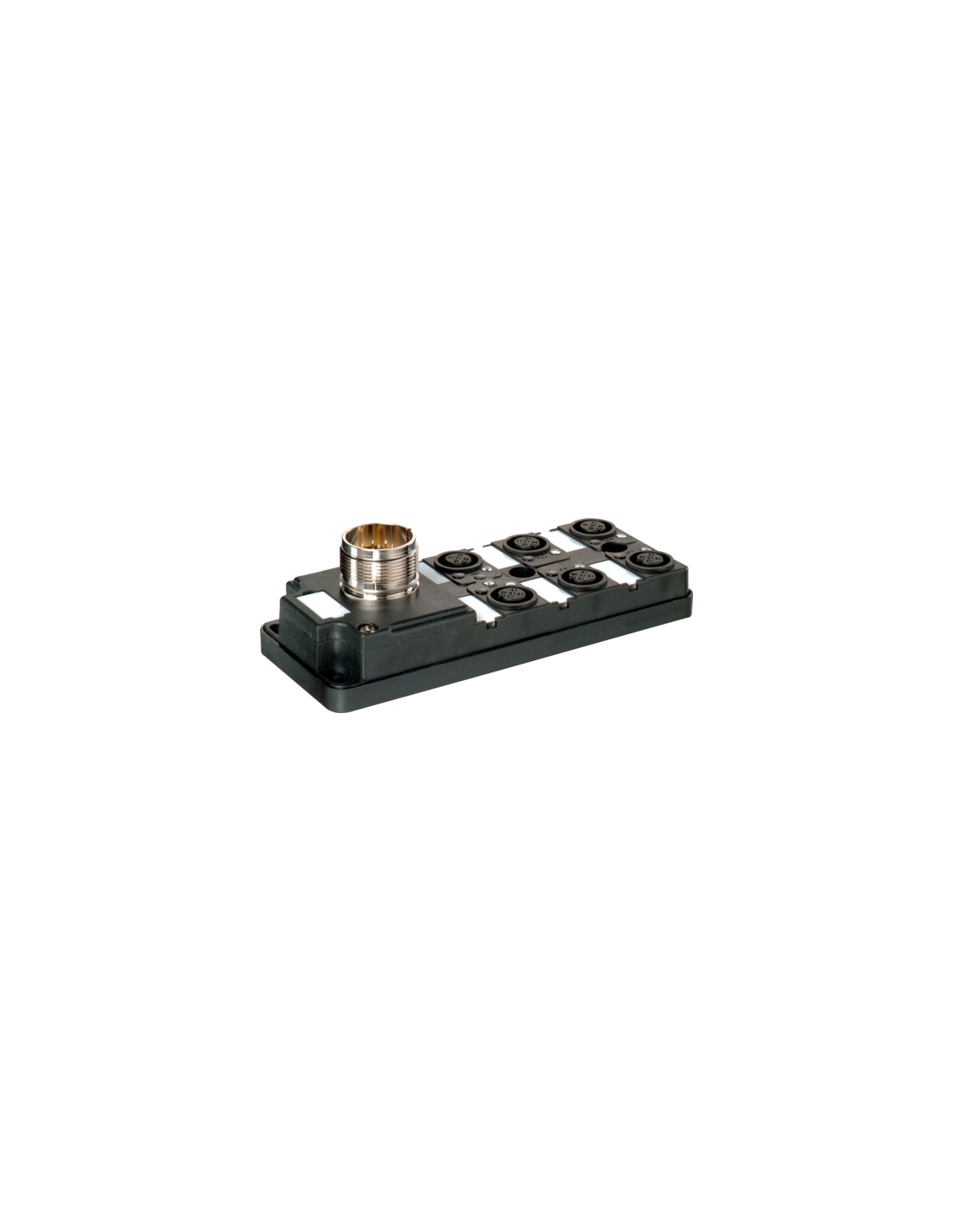

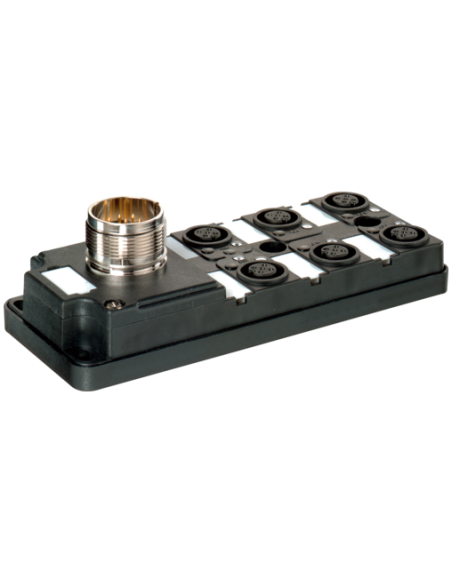

Moduł pasywny 6xM12 4-polowy z wyjściem M23 – wytrzymałe rozwiązanie dla automatyki przemysłowej
Moduł pasywny 6xM12, 4-polowy z wyjściem konektora z przodu (kod produktu: 27764) to zaawansowany komponent przeznaczony do niezawodnego połączenia sygnałów i zasilania w przemysłowych systemach automatyki. Wyposażony w główny port M23 o 12 biegunach oraz sześć portów M12 4-polowych, umożliwia sprawne i uporządkowane zarządzanie sygnałami z różnych urządzeń na linii produkcyjnej.
Najważniejsze cechy modułu pasywnego 6xM12 4-polowego
- 6 portów M12 – łatwe i szybkie podłączanie czujników, siłowników oraz urządzeń wykonawczych
- Główne wyjście M23 – solidne złącze 12-polowe, zapewniające niezawodną transmisję sygnałów
- Zintegrowane diody LED – wizualizacja statusu sygnałów cyfrowych PNP 24V DC ułatwia diagnostykę i obsługę
- Wysoka odporność na czynniki zewnętrzne – solidna obudowa z tworzywa sztucznego, odporna na chemikalia i oleje
- Stopień ochrony IP67 – pełna ochrona przed pyłem i chwilowym zanurzeniem w wodzie, co pozwala na stosowanie w trudnych warunkach przemysłowych
- Wytrzymałość temperaturowa – praca w zakresie od -20°C do 80°C
- Obudowa trudnopalna – podwyższona odporność na zapłon
Typowe zastosowania modułu pasywnego 6xM12, 4-polowego
Moduły pasywne M12 są powszechnie wykorzystywane w systemach automatyki przemysłowej oraz maszynach produkcyjnych, gdzie wymagane jest rozdzielenie i wygodne prowadzenie sygnałów wejściowych oraz zasilania do czujników i modułów wykonawczych. Zastosowanie rozdzielaczy M12 pozwala na uporządkowanie okablowania w szafach sterowniczych, zwiększa niezawodność instalacji oraz ułatwia serwis i diagnostykę.
- Linie pakujące i montażowe
- Robotyka przemysłowa i systemy transportowe
- Maszyny produkcyjne i obróbcze
- Skanery oraz systemy kontrolne w procesach automatyzacji
Dlaczego warto wybrać moduł pasywny z wyjściem M23?
Dzięki kompatybilności z szeroką gamą czujników i siłowników przemysłowych, moduł pasywny 6xM12, 4-polowy znacząco upraszcza proces okablowania, zapewniając niezawodne połączenia o wysokim stopniu ochrony IP67. Wskaźniki LED na każdym z portów minimalizują ryzyko błędów połączeniowych oraz skracają czas potrzebny na lokalizację usterek. Kompaktowe wymiary 124,2 x 50,2 x 16,5 mm umożliwiają montaż w ograniczonych przestrzeniach typowych dla aplikacji przemysłowych.
Podsumowanie: moduł pasywny do wymagających zastosowań
Moduł pasywny 6xM12, 4-polowy, wyjście M23 jest niezawodnym wyborem dla instalacji wymagających solidności, odporności na czynniki chemiczne i mechaniczne oraz łatwego serwisowania. Przeznaczony do pracy w trudnych warunkach przemysłowych, zapewnia wysoki poziom integracji oraz oszczędność miejsca i czasu podczas wdrożenia.
