Inne długości kabli są dostarczane na życzenie.
8-portowy, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
PUR/PVC
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Separacja potencjałów
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 404 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 16 wires o Sposób łączenia twisted |
| wire arrangement | niebieski 1, 1, niebieski 2, 2, zielono-żółte, (zielony, czerwono-niebieskie, biały, szaro-różowe, fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, brązowo-zielony, żółty, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 257,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 12,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 2,2 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (niebieska izolacja), biały (brązowa izolacja) |
| Liczba żył (zasilanie) | 5 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków

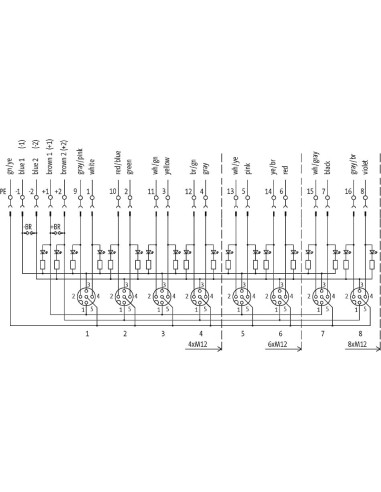

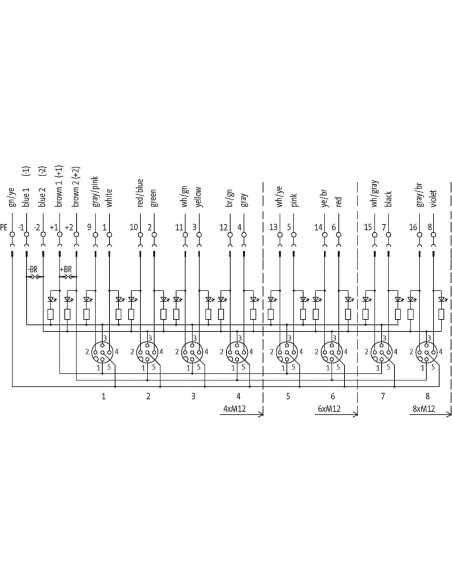

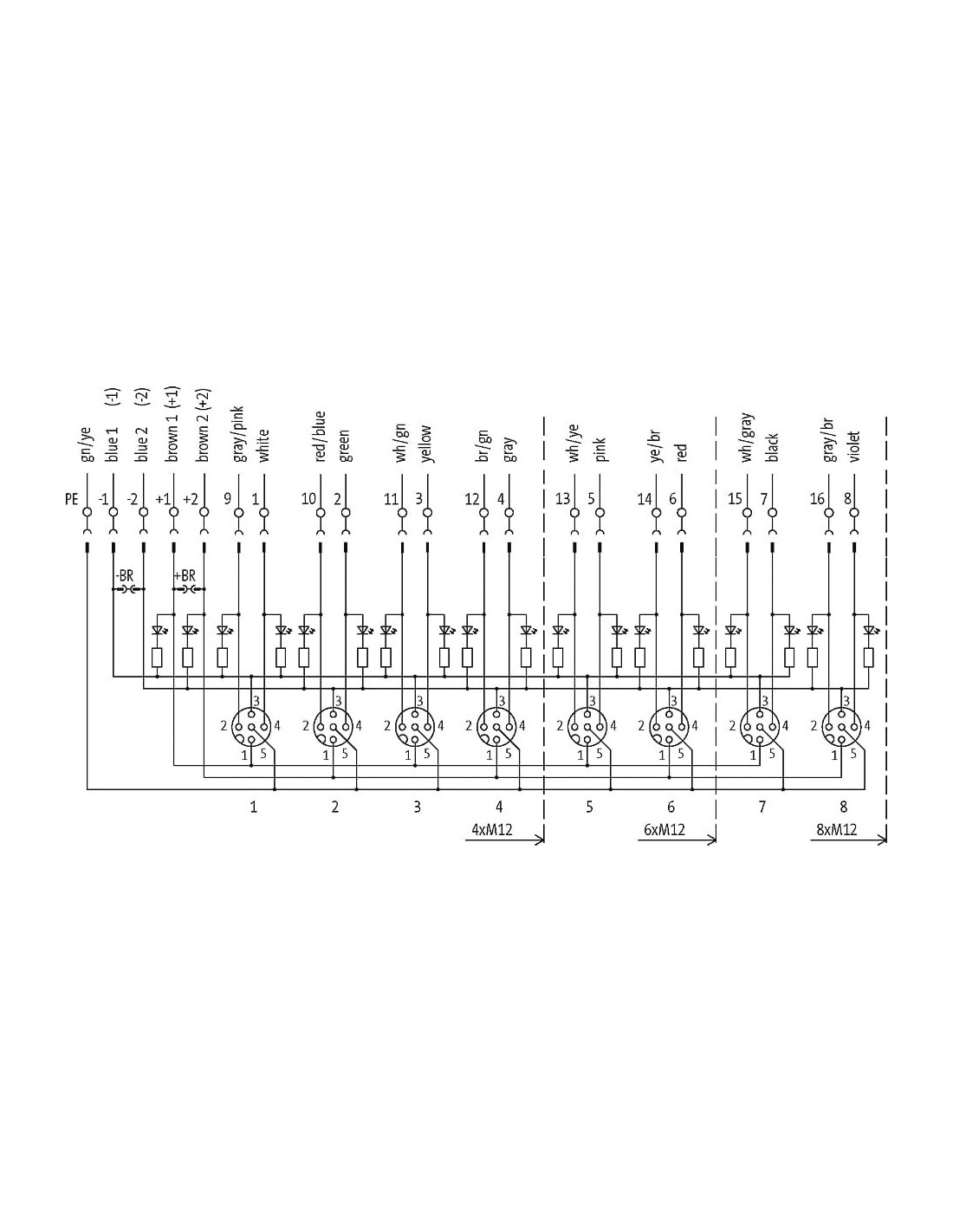

Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

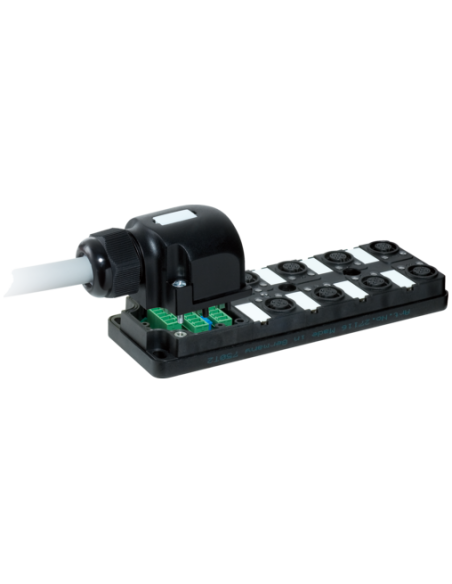

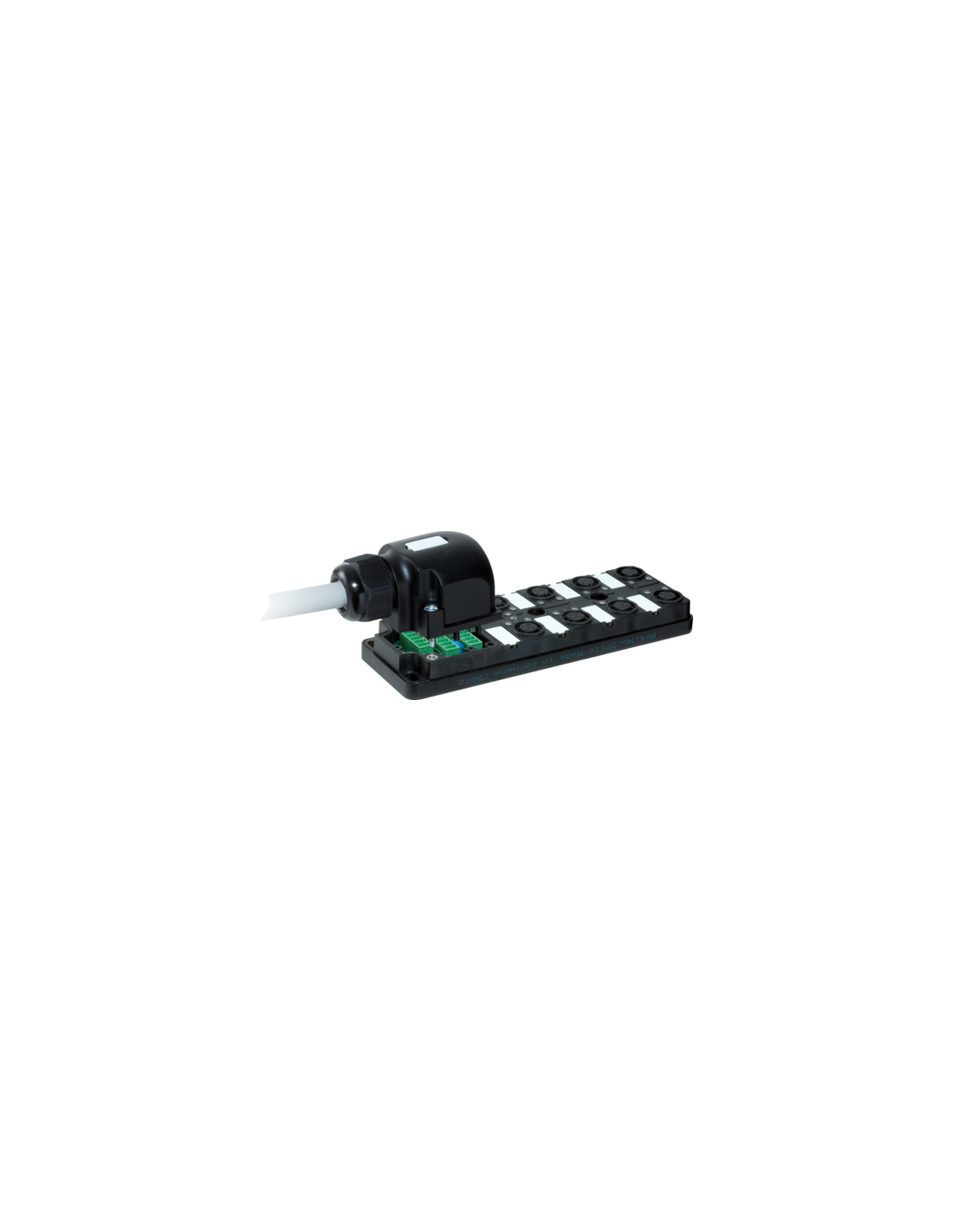

Moduł pasywny 8xM12 5-polowy — profesjonalna dystrybucja sygnałów i zasilania
Moduł pasywny 8xM12, 5-polowy (kod produktu: 27083) to niezawodne rozwiązanie dedykowane do rozdziału sygnałów oraz zasilania w aplikacjach automatyki przemysłowej. Dzięki wysokiej jakości wykonania oraz odporności na wymagające warunki środowiskowe, znajduje zastosowanie w licznych branżach, takich jak przemysł maszynowy, automatyka, logistyka czy linie produkcyjne.
Zastosowanie i funkcjonalność modułu pasywnego M12
Wielokanałowy moduł dystrybucji pozwala na jednoczesne podłączenie do 8 urządzeń poprzez złącza M12 (5-polowe), umożliwiając szybkie i przejrzyste okablowanie systemów sterowania i czujników. Każde złącze zapewnia separację potencjałów oraz wizualizację stanu dzięki diodom LED sygnalizującym obecność sygnału PNP 24 V DC.
Moduł przeznaczony jest do pracy zarówno w aplikacjach standardowych, jak i w wymagających środowiskach, gdzie istotna jest odporność na oleje, chemikalia, drgania oraz promieniowanie UV.
- Optymalny rozdział sygnałów i zasilania — idealny do integracji wielu czujników, enkoderów i elementów wykonawczych.
- Wytrzymała, hermetyczna obudowa z tworzywa PBT o wysokiej odporności chemicznej, zgodna z klasami ochrony IP65 oraz IP67.
- Przemysłowy standard połączeniowy: 8 gniazd M12, 5-polowych, z oznaczeniem pinów dla ułatwienia montażu i diagnostyki.
- Wielofunkcyjny przewód hybrydowy — przesyła zarówno sygnały, jak i zasilanie, minimalizując ilość okablowania na maszynie.
- Możliwość adaptacji do różnych długości przewodów oraz indywidualnego dopasowania do potrzeb aplikacji.
Zalety i cechy modułu pasywnego 8xM12
- Komfort użytkowania dzięki czytelnemu oznakowaniu kanałów i szybkozłączkom śrubowym.
- Podwyższony poziom bezpieczeństwa eksploatacji dzięki funkcji separacji potencjałów oraz sygnalizacji LED.
- Wytrzymałość mechaniczna — obudowa i przewody odporne na ścieranie, promieniowanie UV, a także działanie w szerokim zakresie temperatur od -20°C do +80°C (moduł) oraz -30°C do +80°C (przewód w stanie stałym).
- Odporność na płyny technologiczne, oleje i środki chemiczne, co pozwala na wykorzystanie modułu w trudnych warunkach przemysłowych.
- Szeroki zakres zastosowań: linie produkcyjne, automaty robotyczne, maszyny pakujące, systemy transportu technologicznego, logistyka oraz przemysł motoryzacyjny i spożywczy.
Typowe zastosowania modułu rozdzielczego M12
Moduł sprawdza się w sytuacjach, gdzie istnieje potrzeba wygodnego i bezpiecznego wyprowadzenia sygnałów/czujników na dużych odcinkach lub w newralgicznych miejscach instalacji automatyki przemysłowej. Ułatwia diagnostykę usterek dzięki zintegrowanym diodom LED, które natychmiast informują o stanie sygnałów na każdym kanale.
Zastosowanie znajduje między innymi w:
- Automatyzacji linii produkcyjnych
- Sterowaniu robotami i manipulatorami
- Systemach pakujących i paletyzujących
- Monitoringu i kontroli procesów technologicznych
- Integracji systemów bezpieczeństwa i kontroli dostępu
Podsumowanie — dlaczego warto wybrać moduł 8xM12, 5-polowy?
Moduł pasywny 8xM12 to efektywne i niezawodne rozwiązanie pozwalające na sprawne zarządzanie rozdziałem sygnałów i zasilania w środowisku przemysłowym, gwarantujące odporność na trudne warunki pracy oraz wieloletnią niezawodność.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M12 »
