4-portowy, 5-piny
3.0 m
Strefa ATEX 2 i 22
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 448 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Stranding factor min. | 51 mm |
| Stranding factor max. | 51 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Stranding factor min. (type 2) | 100 mm |
| Stranding factor max. (type 2) | 100 mm |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | biały, żółty, (niebieski, , zielono-żółte, szary, szaro-różowe, czerwono-niebieskie, zielony, zielono-biały, brązowo-zielony) |
Mechanical data | Cable
| Cable weigth | 146,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 94 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 8 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 3 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Liczba cykli skręcania | 0,5 Mio. |
| Skręcanie | ± 180 °/m |

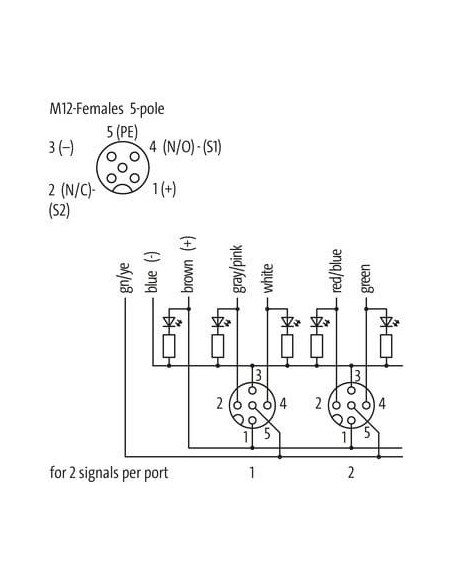

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |

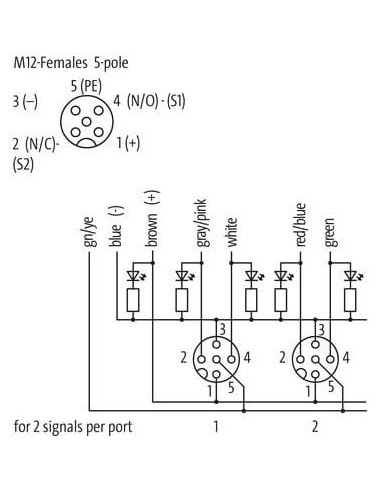

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Złącze rozgałęźne Exact12 4xM12 5-biegunowe z formowanym kablem – przemysłowa niezawodność i bezpieczeństwo w strefie ATEX
Złącze rozgałęźne Exact12 to wyjątkowo praktyczny komponent przeznaczony do rozbudowanych instalacji automatyki przemysłowej. Produkt o kodzie 8099-84510-4480300 wyróżnia się wysokim standardem wykonania oraz szerokim zakresem zastosowań, szczególnie w środowiskach wymagających zachowania podwyższonego poziomu bezpieczeństwa – również w strefach zagrożonych wybuchem (ATEX 2 i 22).
Główne cechy i korzyści płynące z zastosowania rozgałęźnika Exact12 4xM12 5-pinowego
- 4 porty M12, 5-biegunowe – umożliwiają łatwe podłączenie do czterech urządzeń końcowych na jednym przewodzie, co upraszcza i przyspiesza instalację oraz zarządzanie okablowaniem w systemach automatyki.
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z trwałego tworzywa sztucznego, dzięki czemu złącze może być stosowane nawet w trudnych warunkach przemysłowych.
- Bezpieczeństwo i zgodność z normami – produkt spełnia wymagania stref ATEX 2 i 22, co pozwala na montaż w instalacjach pracujących w obecności gazów lub pyłów wybuchowych.
- Wysoka klasa ochrony IP65/IP67 – ochrona przed pyłem, wilgocią i wodą gwarantuje niezawodność nawet w niesprzyjających warunkach.
- Kabel PUR 3,0 m – gotowy do montażu przewód zapewnia długotrwałą elastyczność oraz odporność na zginanie i skręcanie.
- Możliwość zamówienia innych długości przewodów – elastyczność dopasowania do indywidualnych wymagań instalacyjnych.
- Trudnopalne materiały – zwiększają bezpieczeństwo w czasie eksploatacji.
- Identyfikacja przewodu i kodowanie A – ułatwiają identyfikację podłączanych obwodów oraz zapewniają wysoką niezawodność przyłączeniową.
Typowe zastosowanie złącza rozdzielczego Exact12 4xM12
Produkt doskonale sprawdza się w instalacjach automatyki przemysłowej, gdzie wymagane jest rozdzielenie sygnałów i zasilania do wielu urządzeń, takich jak czujniki, siłowniki czy elementy sterowania. Typowe zastosowania obejmują:
- Linie produkcyjne – ułatwiają rozgałęzianie sygnałów w układach maszyn i robotów przemysłowych.
- Systemy transportowe i logistyczne – zwiększają przejrzystość i szybkość montażu okablowania.
- Przemysł spożywczy, chemiczny i farmaceutyczny – odporność na agresywne środki pozwala na stosowanie nawet w bardzo wymagających warunkach środowiskowych.
- Instalacje wymagające zgodności z ATEX – złącze przeznaczone do pracy w strefach zagrożenia wybuchem.
Najważniejsze zalety przemysłowego rozgałęźnika Exact12
Exact12 łączy łatwość montażu, bezpieczeństwo oraz możliwość personalizacji (także pod względem długości kabla). Wysoka odporność chemiczna, trudnopalność materiałów oraz szeroki zakres temperatur pracy (-20°C do 40°C dla jednostki, -40°C do 90°C dla kabla) sprawiają, że rozwiązanie to można stosować w niemal każdej branży przemysłowej wymagającej pewności działania.
Produkt został przetestowany i certyfikowany zgodnie z międzynarodowymi normami bezpieczeństwa oraz jakości, co potwierdzają dołączone certyfikaty (np. cURus, UL, IEC, DIN EN). Złącze umożliwia zasilanie i przesył sygnałów w wymagających aplikacjach i jest wielokrotnie stosowane w rozbudowanych instalacjach automatyki na całym świecie.
