5-piny
10.0 m
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Stopień ochrony (ISO 20653:2013) | IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 453 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires przeciwbieżne twisted |
| Filler | tak |

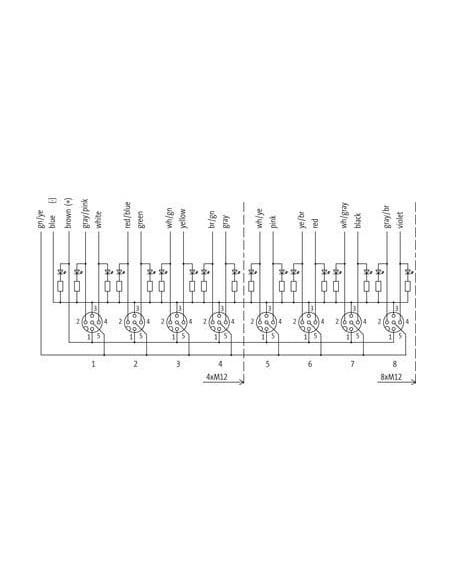

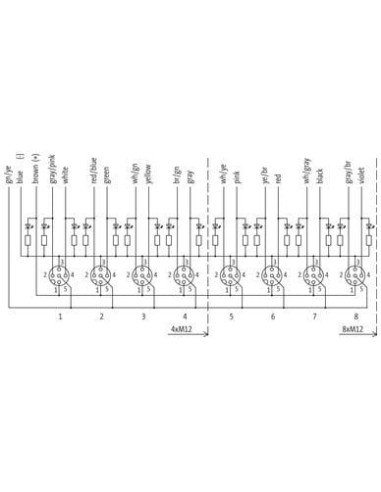

| wire arrangement | szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, biały, (brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte, fioletowy) |
Mechanical data | Cable
| Cable weigth | 199,1 g/m |
| Materiał płaszcz | TPE-V |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 11,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 16 |
| Outer diameter insulation | 1,6 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 65 ± 3 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |

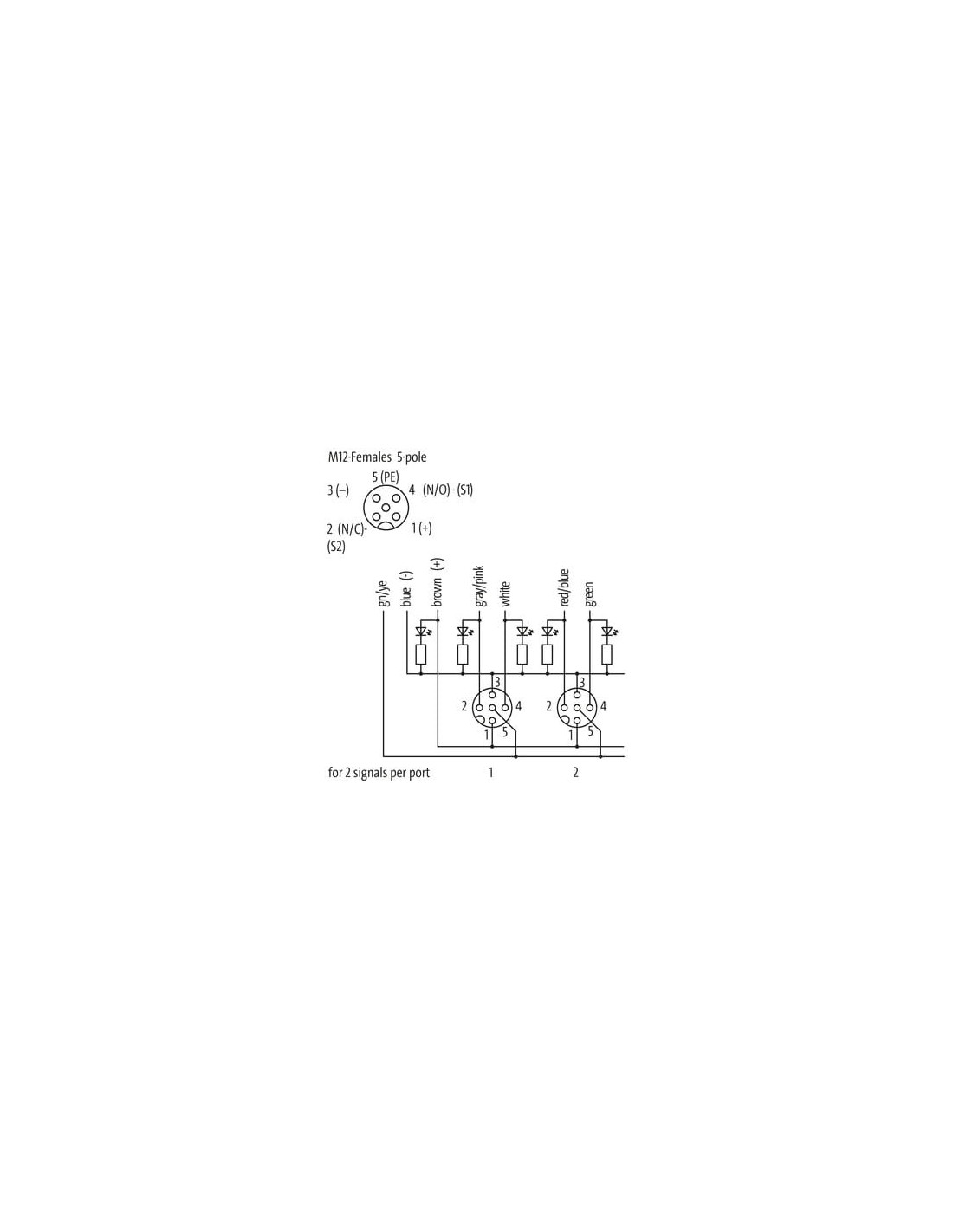

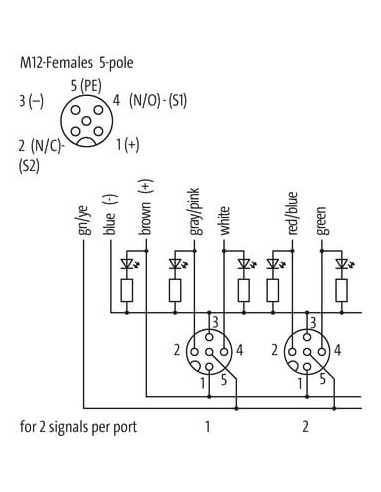

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

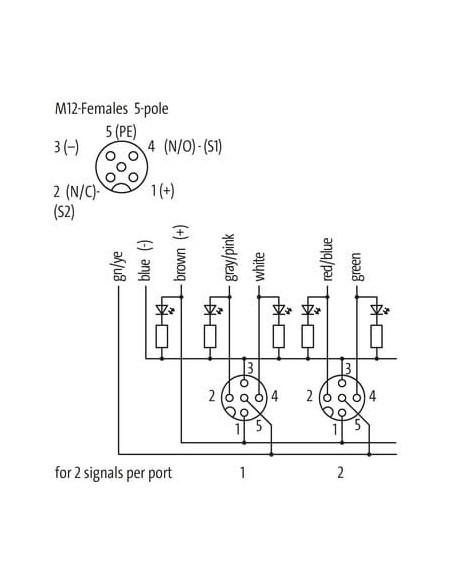

| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

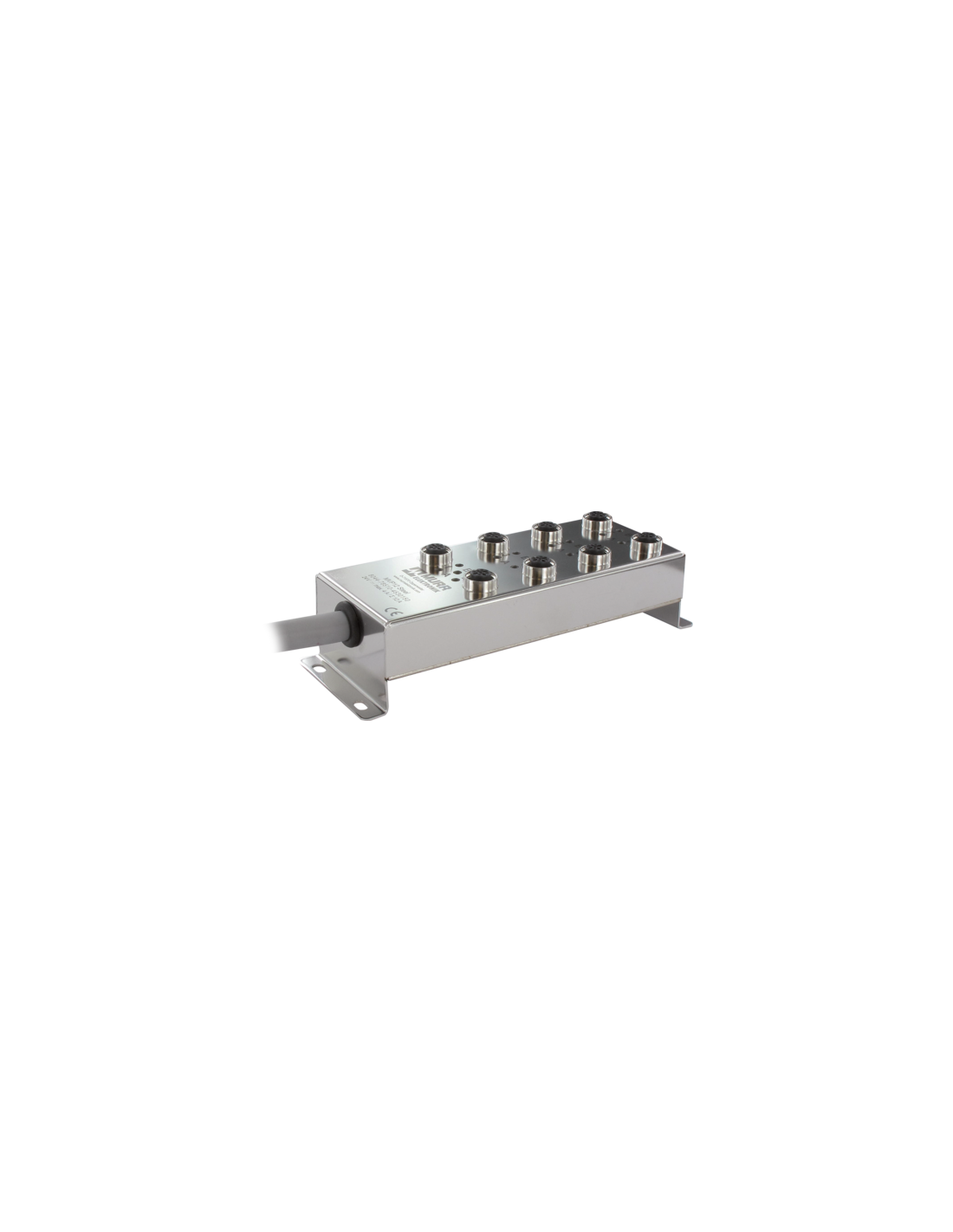

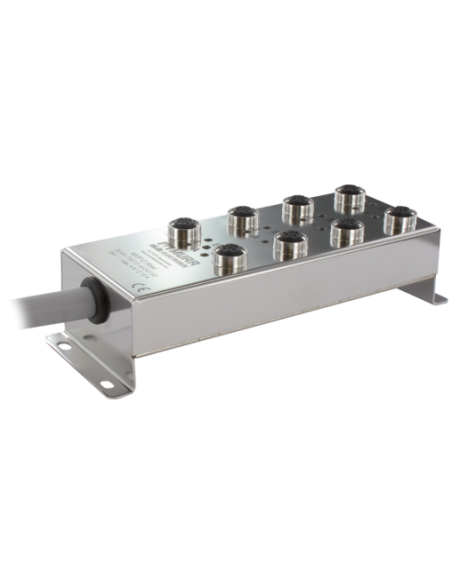

Moduł pasywny MVP12 Steel F&B 8xM12 5-polowy – Wytrzymałe połączenia dla wymagających aplikacji
Moduł pasywny MVP12 Steel F&B to rozwiązanie stworzone z myślą o trudnych warunkach przemysłowych, wymagających wysokiego poziomu higieny oraz ponadprzeciętnej trwałości. Umożliwia łatwe i wydajne podłączanie do ośmiu czujników lub elementów wykonawczych za pomocą standardowych, 5-polowych złącz M12.
Zastosowania modułu MVP12 Steel F&B – Środowiska przemysłowe, spożywcze i automatyka
Moduł 8044-78510-4531000 doskonale sprawdza się w przemyśle spożywczym, napojowym, farmaceutycznym oraz w automatyce przemysłowej. Dzięki zastosowaniu stali szlachetnej 1.4404 (V4A), urządzenie zapewnia odporność na korozję, działanie agresywnych środków chemicznych oraz intensywne mycie pod wysokim ciśnieniem.
- Linie produkcyjne – łatwa integracja z systemami sterowania maszynami i robotami
- Maszyny spożywcze i pakujące – wysoka odporność na wilgoć i czyszczenie
- Zastosowania w trudnych warunkach środowiskowych – idealny do pracy w miejscach o podwyższonej wilgotności i zapyleniu
Wytrzymałość i bezpieczeństwo – idealny do wymagających warunków
Stopnie ochrony IP65, IP67, IP68 oraz IP69K potwierdzają możliwość użytkowania w wymagających środowiskach, gdzie wysoka odporność na wodę, pył, detergenty oraz ciśnienie są kluczowe dla niezawodności instalacji.
- Stal nierdzewna V4A – podnosi odporność na korozję i ułatwia dezynfekcję
- TPE-V i PP – materiały wolne od halogenów, kadmu, ołowiu i silikonów, bezpieczne i chemicznie neutralne
- Temperatura pracy: od -30 °C do 80 °C – szeroki zakres dla różnych zastosowań
Moduł MVP12 Steel F&B – Funkcjonalność i budowa

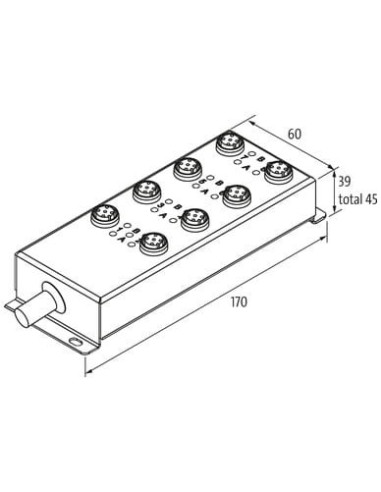

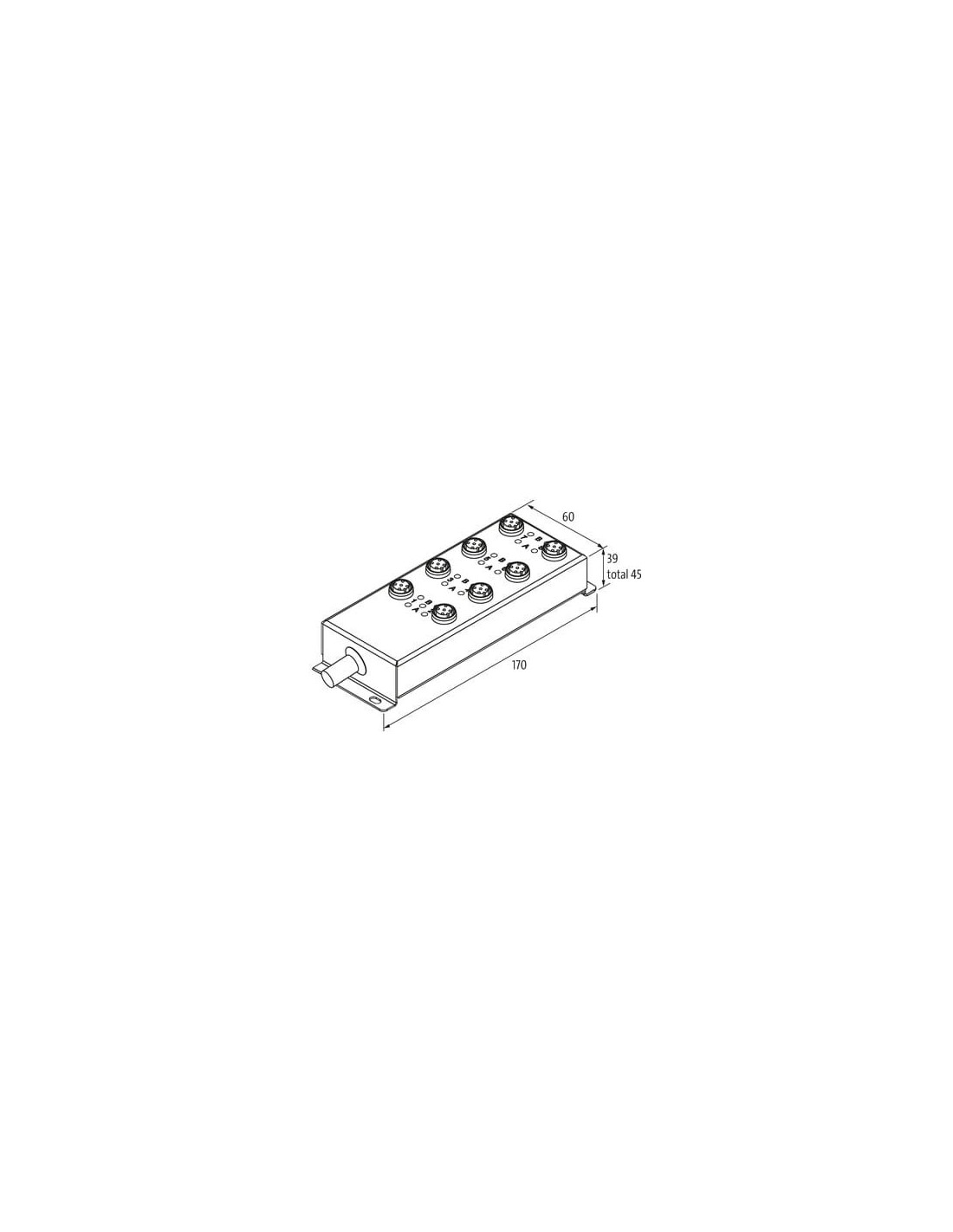

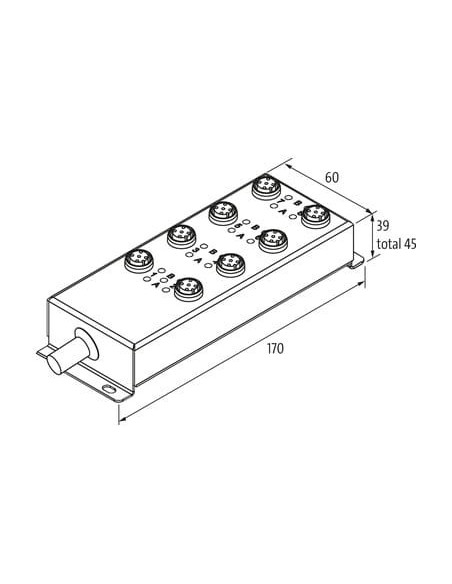

Produkt wyposażony jest w osiem portów M12 (żeńskich), każdy 5-polowy, co umożliwia szybkie i bezpieczne łączenie urządzeń automatyki. Montaż ułatwiają wytrzymałe gwinty i otwory montażowe. Wersja z przewodem o długości 10 m pozwala na elastyczną konfigurację nawet w rozbudowanych liniach produkcyjnych.
- Prosty montaż na konstrukcji maszyny lub ramie linii produkcyjnej
- Odporność na uszkodzenia mechaniczne i czynniki zewnętrzne
- Czytelne oznaczenia pinów ułatwiające podłączanie i serwisowanie
Typowe korzyści z zastosowania MVP12 Steel F&B
Wykorzystanie tego modułu umożliwia szybkie, bezpieczne i higieniczne łączenie elementów systemów automatyki. Dedykowany jest do pracy tam, gdzie priorytetem jest niezawodność oraz odporność na agresywne czynniki środowiskowe.
- Minimalizacja przestojów produkcji dzięki trwałości i łatwej konserwacji
- Wysoka wytrzymałość elektryczna i mechaniczna
- Zgodność z normami branżowymi, m.in. EN IEC 60529 oraz ISO 20653:2013
Podsumowanie: Moduł MVP12 Steel F&B – niezawodność w każdych warunkach
Nowoczesny moduł pasywny MVP12 Steel F&B 8xM12 5-polowy to sprawdzone rozwiązanie do pracy w przemyśle spożywczym, farmaceutycznym i automatyce. Stalowa obudowa, szeroki zakres temperatury pracy oraz wysoka klasa szczelności sprawiają, że produkt znajduje zastosowanie wszędzie tam, gdzie wymagana jest wytrzymałość, bezpieczeństwo i łatwość obsługi.
