Dostępny
8-portowy, 4-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 447 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z Filler twisted |
| Stranding factor min. | 51 mm |
| Stranding factor max. | 51 mm |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Stranding factor min. (type 2) | 100 mm |
| Stranding factor max. (type 2) | 100 mm |
| Filler | tak |
| wire arrangement | biały, żółty, (niebieski, , zielono-żółte, szary, rosa, czerwony, zielony, czarny, fioletowy) |
Mechanical data | Cable
| Cable weigth | 146,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 8 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 3 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount wires (Data) | 3 |
| Amount strands wire (Data) | 128 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 1 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 15 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 20 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

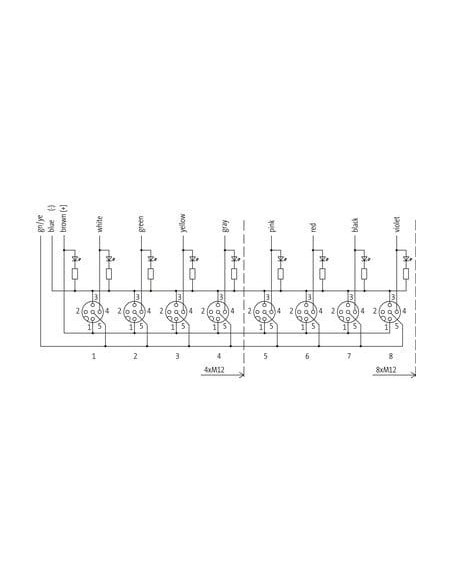

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 11 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

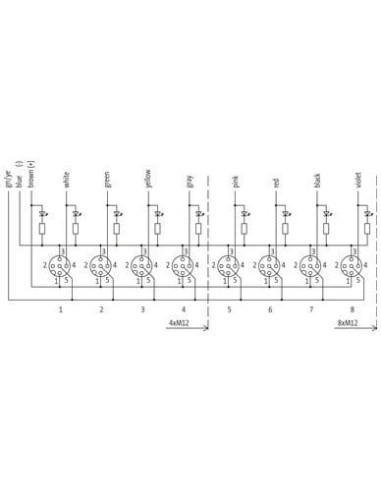

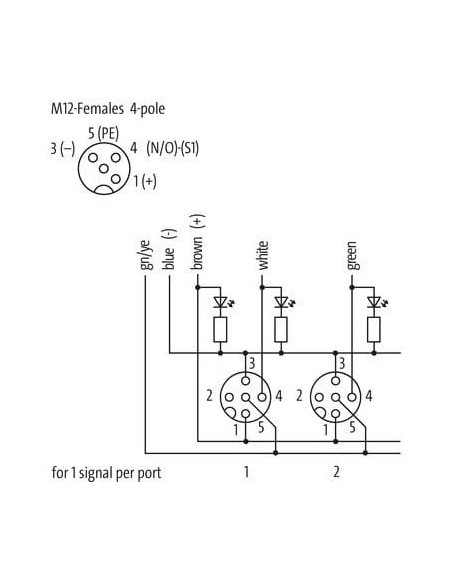

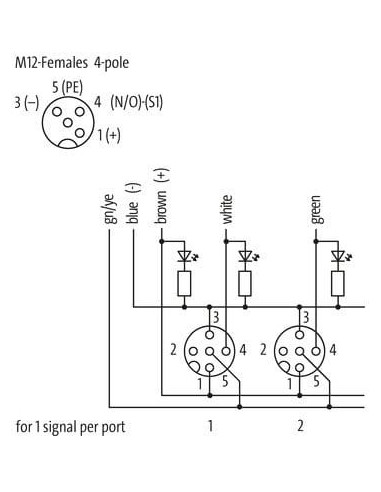

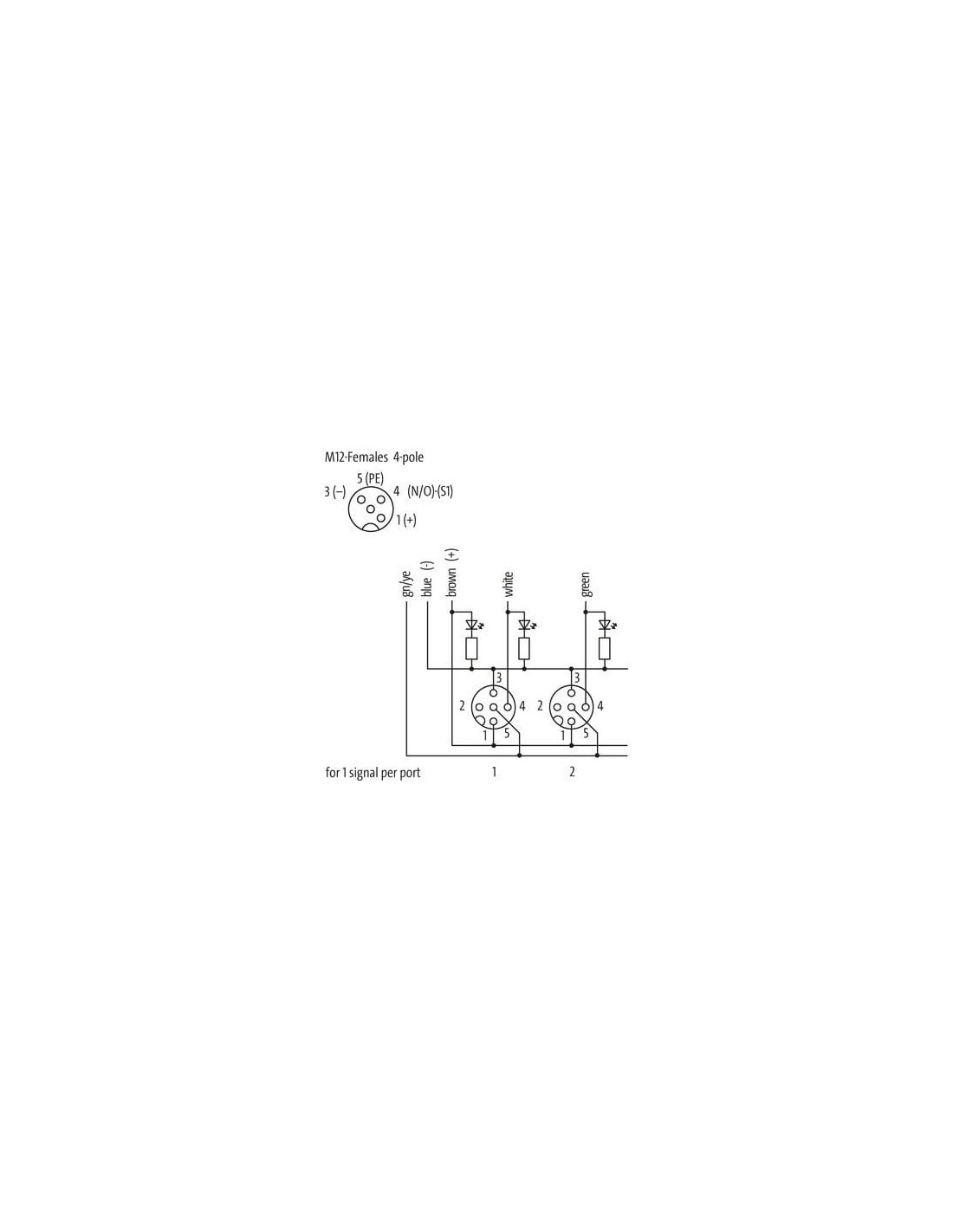

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

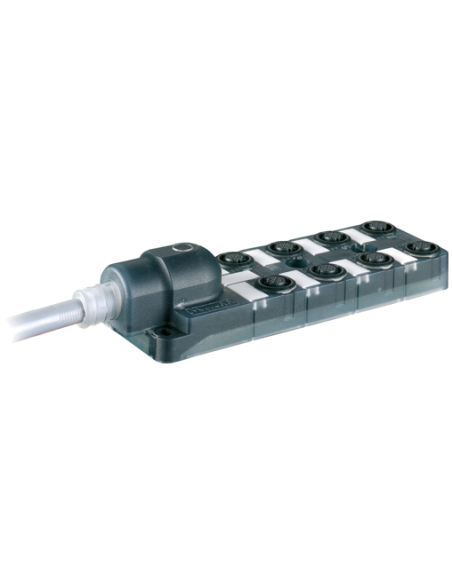

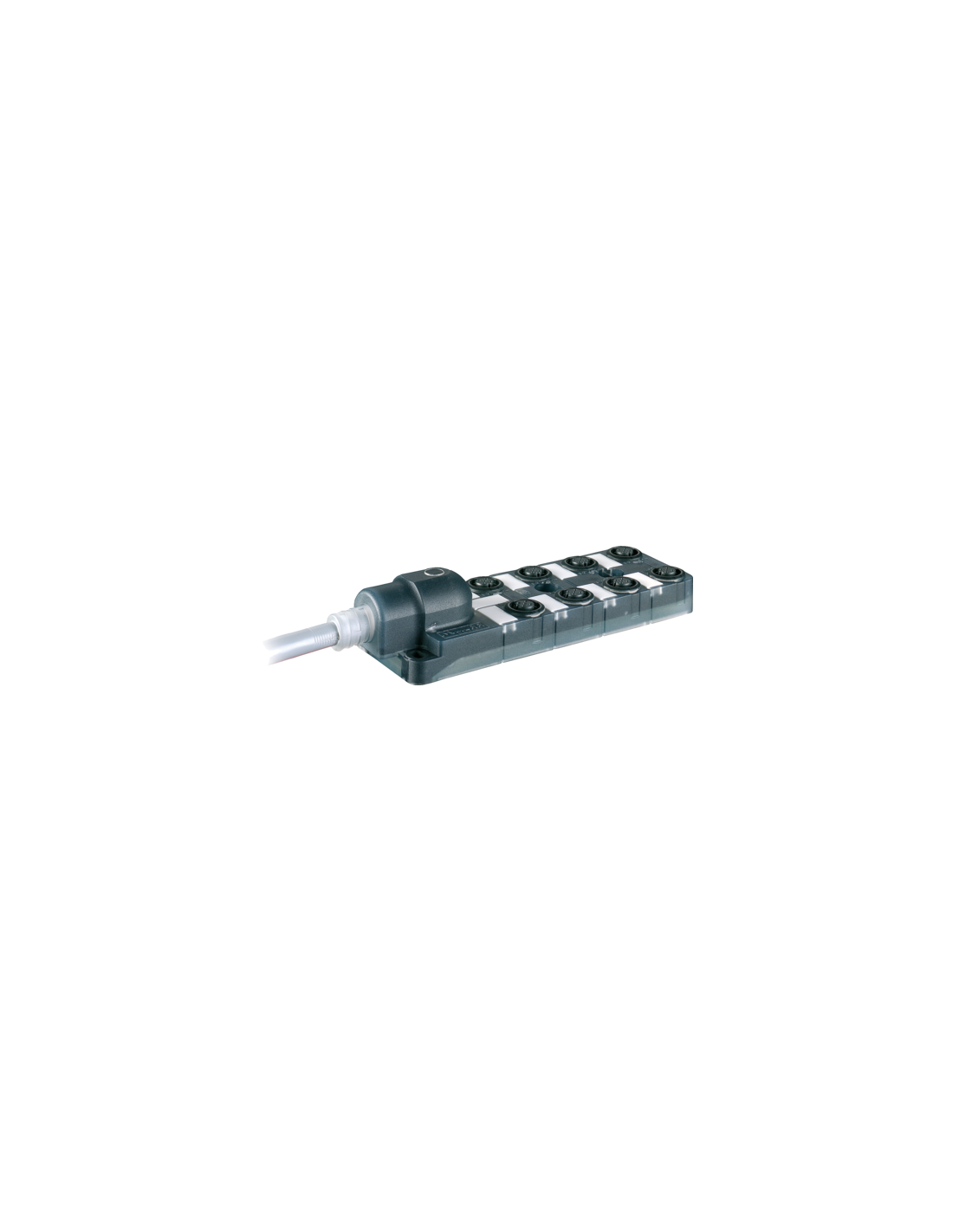

Moduł pasywny Exact12, 8xM12, 4-polowy – Rozdzielacz magistrali sygnałowej do automatyki
Moduł pasywny Exact12 o numerze katalogowym 8000-88410-4470500 to wysokiej jakości rozwiązanie dla profesjonalnych instalacji automatyki przemysłowej. Przeznaczony jest do wydajnego i bezpiecznego łączenia sygnałów wejściowych i wyjściowych w maszynach, liniach produkcyjnych oraz systemach zrobotyzowanych.
Złącza M12 – szybka i niezawodna komunikacja
8 portów M12 4-polowych umożliwia wygodne oraz bezpieczne podłączenie czujników i elementów wykonawczych. Standardowe złącza M12 zapewniają wysoką kompatybilność z popularnymi urządzeniami automatyki dostępnymi na rynku. Kluczowanie typu A oraz czytelne oznaczenia ułatwiają szybki i bezbłędny montaż.
- Wysoka odporność na drgania i przypadkowe rozłączenie
- Napięcie robocze DC – 24V, maksymalny prąd na styk – 4A
Wytrzymała konstrukcja i niezawodność w trudnych warunkach
Obudowa wykonana z tworzywa sztucznego charakteryzuje się doskonałą odpornością chemiczną oraz odpornością na oleje, co sprawdza się w przemysłowych środowiskach o podwyższonej agresywności mediów.
- Stopień ochrony IP65 / IP67 zapewnia szczelność przeciwpyłową i wodoodporność
- Zakres temperatur pracy: od –20°C do +70°C
- Obudowa trudnopalna – bezpieczeństwo użytkowania
Możliwości zastosowania modułu pasywnego Exact12
Moduł pasywny Exact12 to niezawodny rozdzielacz sygnałów, który znajduje szerokie zastosowanie, m.in. w takich obszarach jak:
- Automatyka maszynowa – rozdział i zbieranie sygnałów z czujników
- Linie montażowe i produkcyjne
- Systemy transportu przemysłowego
- Instalacje robotyczne oraz procesowe
- Modernizacja starszych systemów sterowania
- Szybka rozbudowa infrastruktury IO
Wysokiej jakości przewód i parametry techniczne
Zintegrowany, ekranowany przewód o oznaczeniu 447 z płaszczem PUR i dużą odpornością na czynniki mechaniczne oraz substancje agresywne umożliwia niezawodną i długotrwałą pracę zarówno w aplikacjach stacjonarnych, jak i w ruchomych (C-track).
- Bezołowiowe, bezhalogenowe, bezsilikonowe materiały
- Klasa skrętki 6 (wysoka elastyczność i niezawodność)
- Wysoka odporność na płomień, oleje i benzynę (normy UL 1581, IEC 60332-2-2)
- Przystosowanie do wielomilionowych cykli zginania
Prosta i szybka instalacja – idealny do rozbudowy sieci IO

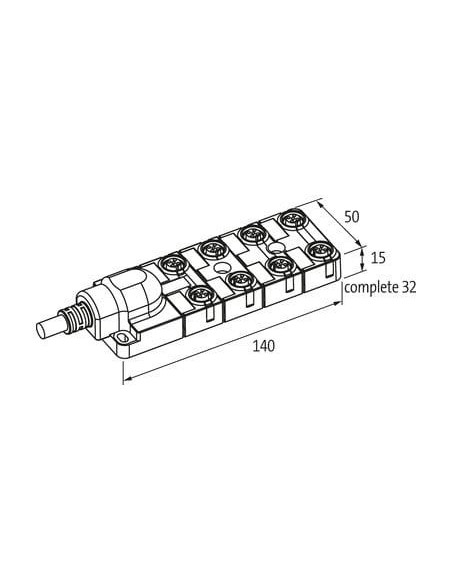

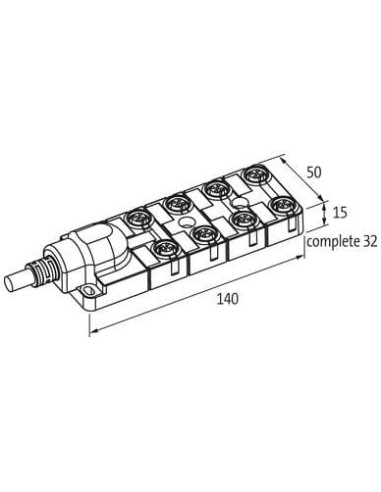

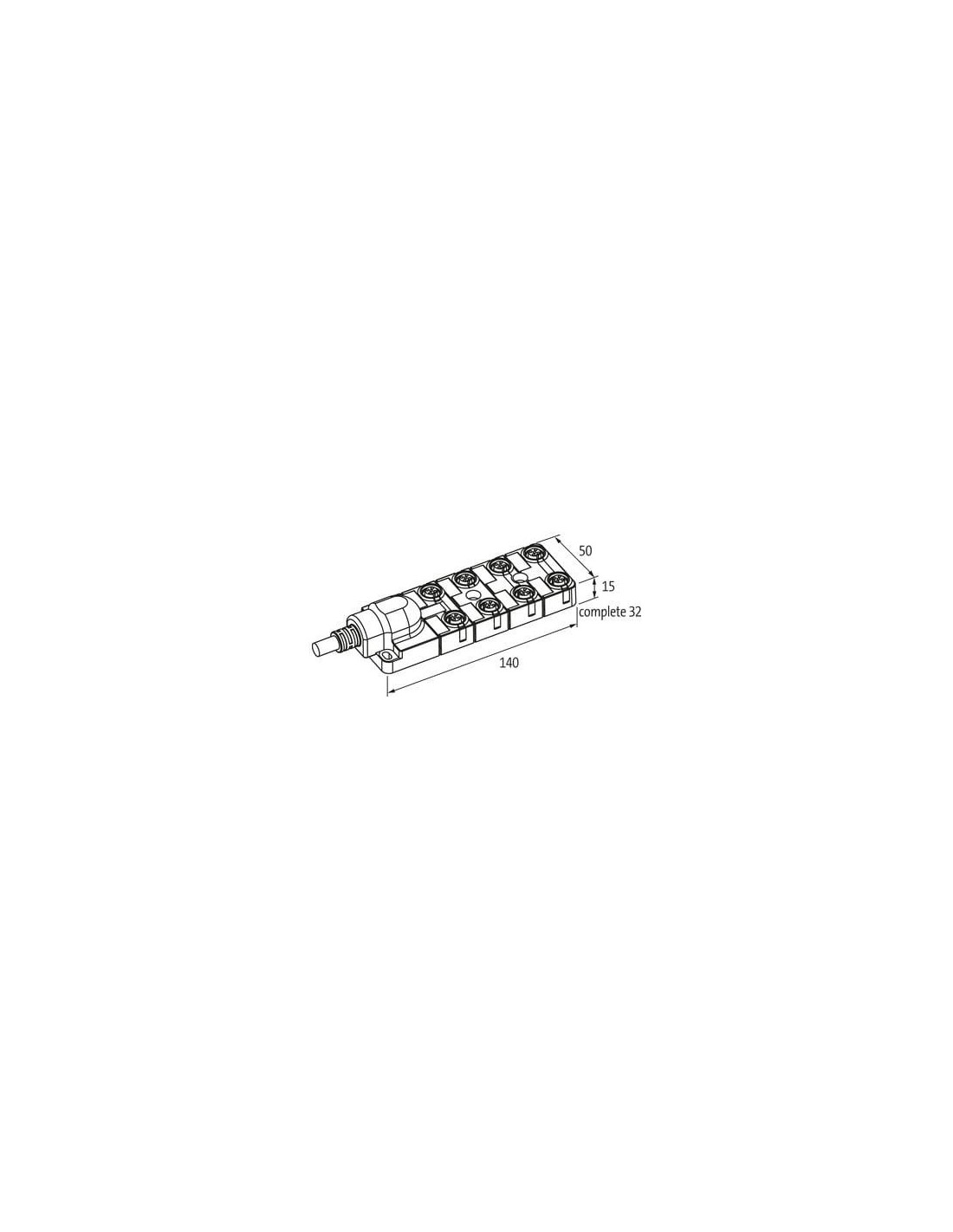

Moduł pasywny Exact12 jest łatwy w montażu dzięki standardowemu gwintowi M12 x 1 oraz kompaktowym wymiarom (140 x 50 x 32 mm). Przeznaczony do montażu na powierzchni lub przez otwory śrubowe. Instalacja nie wymaga skomplikowanego okablowania, co znacznie skraca czas uruchomienia systemu i umożliwia elastyczne dopasowanie do potrzeb aplikacji.
Podsumowanie – kluczowe zalety przemyślanego rozdzielacza magistrali IO
Exact12 8xM12 to niezawodny wybór do rozdziału sygnałów w wymagających warunkach przemysłowych. Wysoka szczelność, odporność na media, uniwersalność zastosowania oraz łatwość integracji czynią ten moduł powszechnie stosowanym komponentem automatyki.
