6-portowy, 5-piny
Port M23
19 pinów zajętych
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 10 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 99,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 16,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

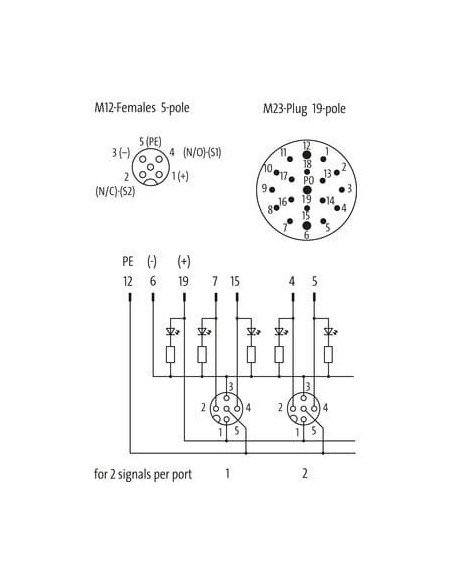

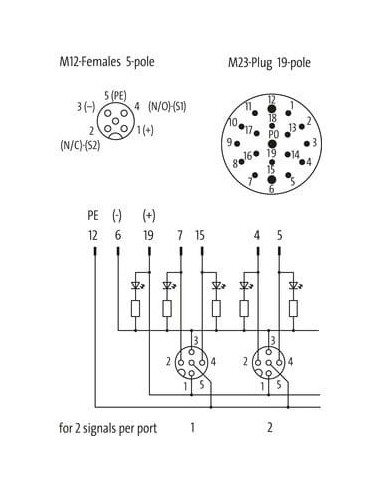

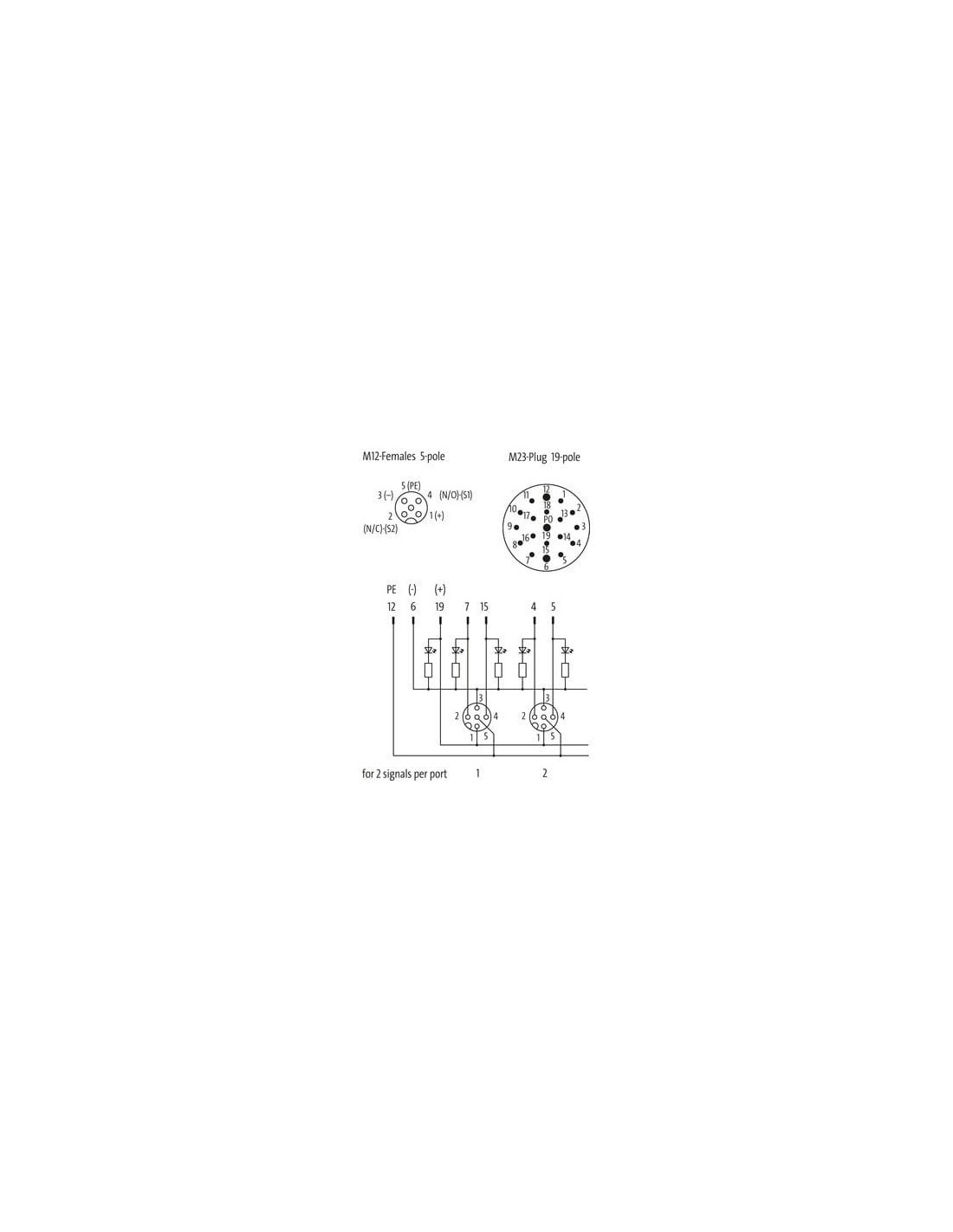

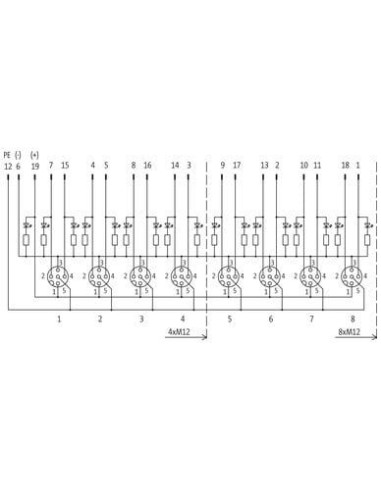

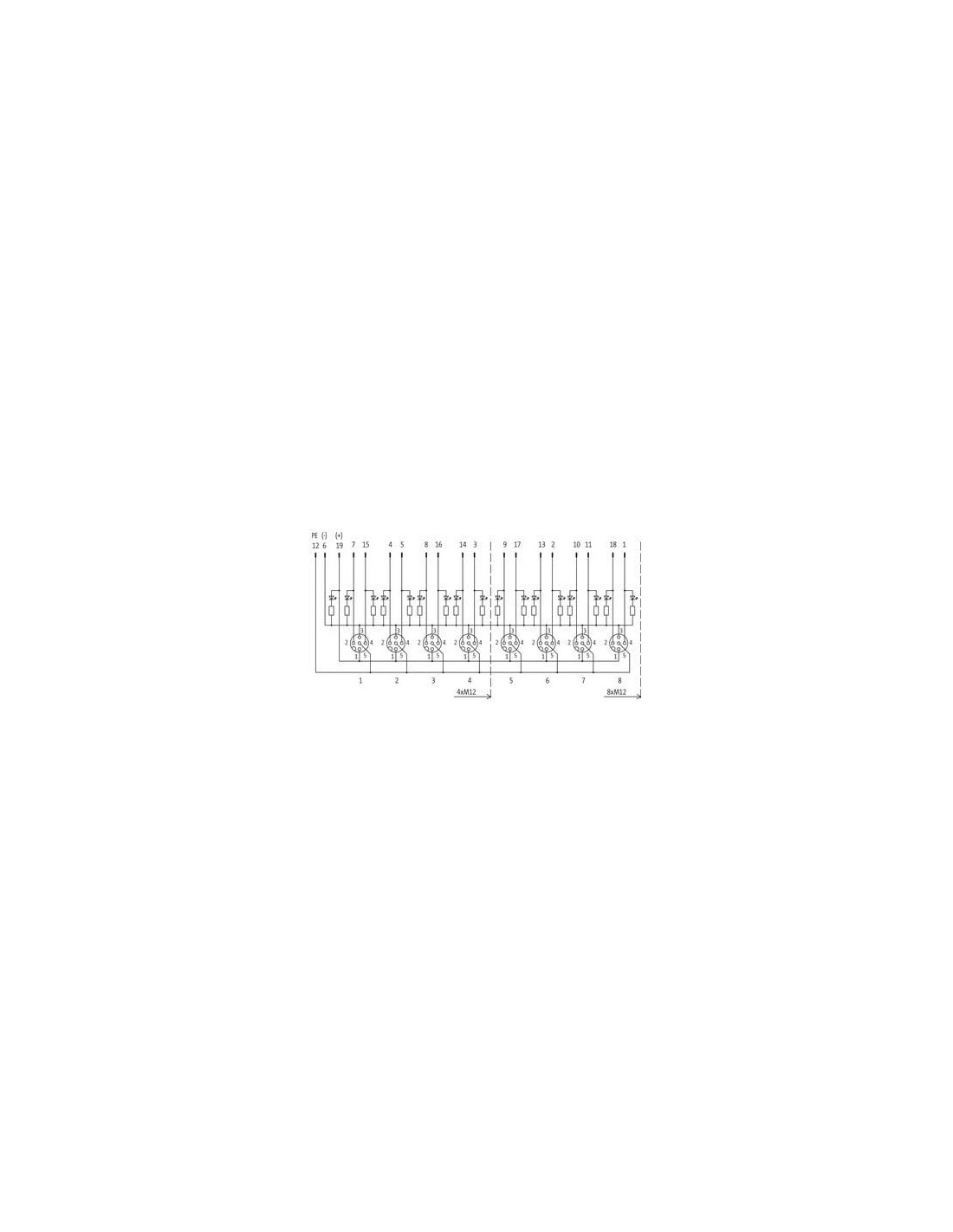

Parametry zacisków
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M23 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 19 |
| PIN 1 | VT |
| PIN 2 | RD |
| PIN 3 | GY |
| PIN 4 | RD / BU |
| PIN 5 | GN |
| PIN 6 | BU |
| PIN 7 | GY / PK |
| PIN 8 | WH / GN |
| PIN 9 | WH / YE |
| PIN 10 | WH / GY |
| PIN 11 | BK |
| PIN 12 | YE / GN |
| PIN 13 | YE / BN |
| PIN 14 | BN / GN |
| PIN 15 | WH |
| PIN 16 | YE |
| PIN 17 | PK |
| PIN 18 | GY / BN |
| PIN 19 | BN |

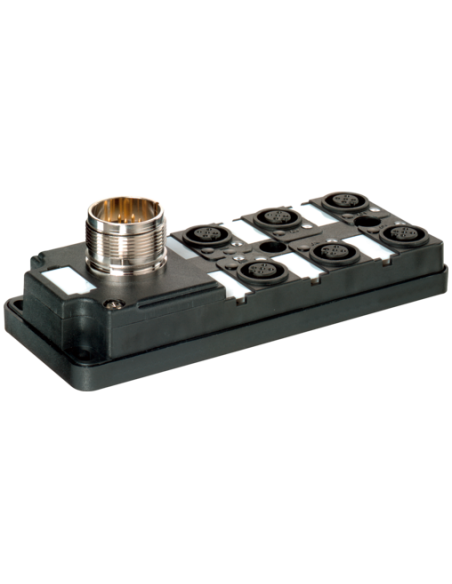

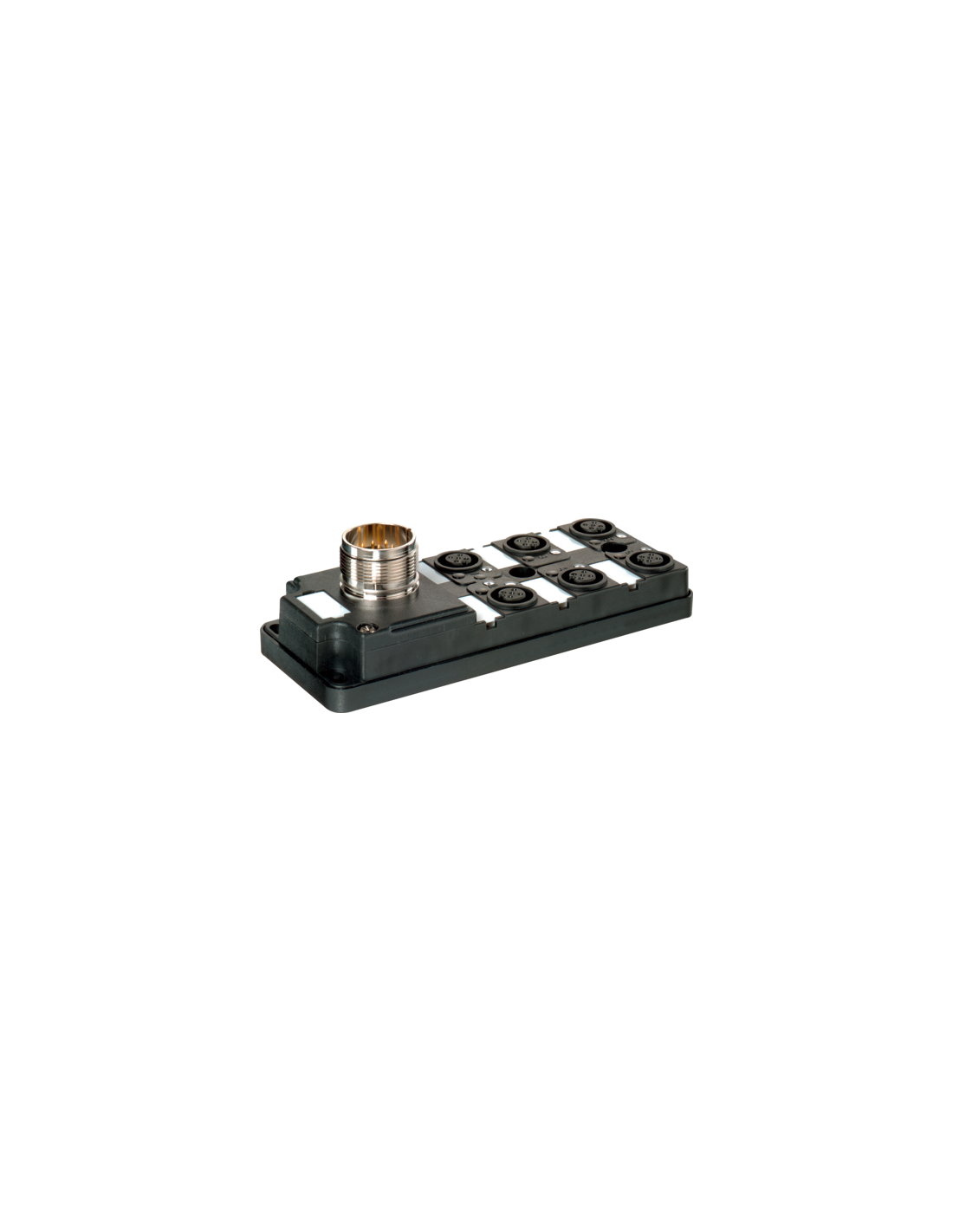

Moduł pasywny przemysłowy 6xM12, 5-polowy – efektywne rozdzielanie sygnałów i zasilania
Moduł pasywny 6xM12, 5-polowy (kod produktu: 27783) to wysokiej jakości urządzenie stosowane do rozdzielania sygnałów i zasilania w środowiskach przemysłowych. Przeznaczony jest do integracji w maszynach, liniach produkcyjnych oraz urządzeniach automatyki, gdzie koncentruje kilka połączeń czujników lub innych sygnałów na jednym złączu wyjściowym.
Moduł wyposażony jest w 6 portów M12 (typ żeński, 5-pinowych), umożliwiających obsługę aż do 12 sygnałów cyfrowych za pomocą pojedynczego złącza M23 (typ męski, 19-pinowy). Każdy port posiada diodę LED sygnalizującą status sygnału, co ułatwia diagnostykę w terenie oraz szybką lokalizację usterek.
Kluczowe właściwości i zalety modułu pasywnego 6xM12 w aplikacjach przemysłowych
- Profesjonalna organizacja okablowania – konsolidacja wielu sygnałów w jednym miejscu upraszcza montaż oraz serwisowanie instalacji.
- Odporność środowiskowa – obudowa wykonana z trwałego tworzywa sztucznego charakteryzuje się wysoką odpornością na oleje oraz substancje chemiczne.
- Wysoki stopień ochrony IP67 – zapewnia bezpieczeństwo pracy nawet w trudnych warunkach przemysłowych, przy zachowaniu odpowiedniego montażu (uszczelnienia po skręceniu).

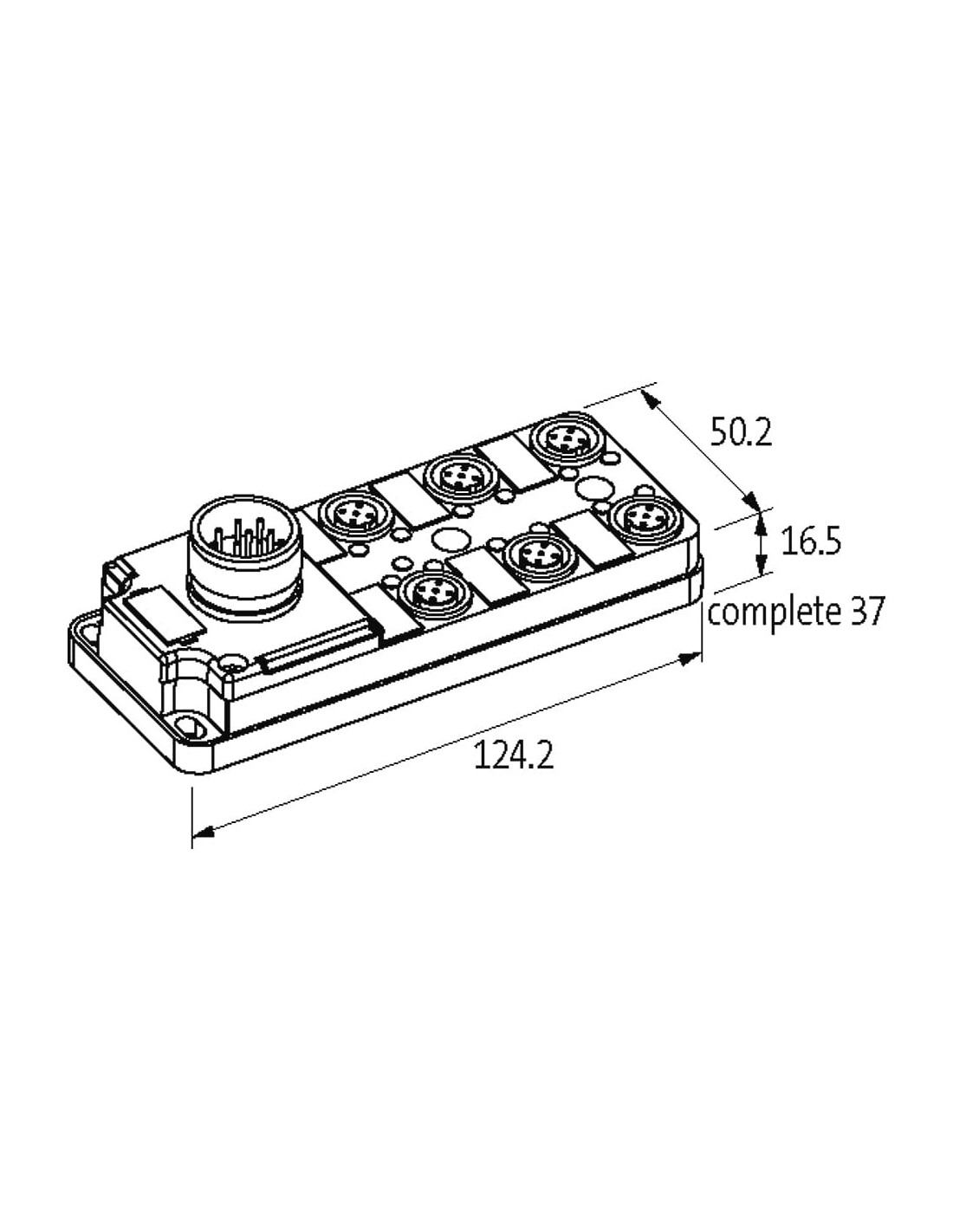

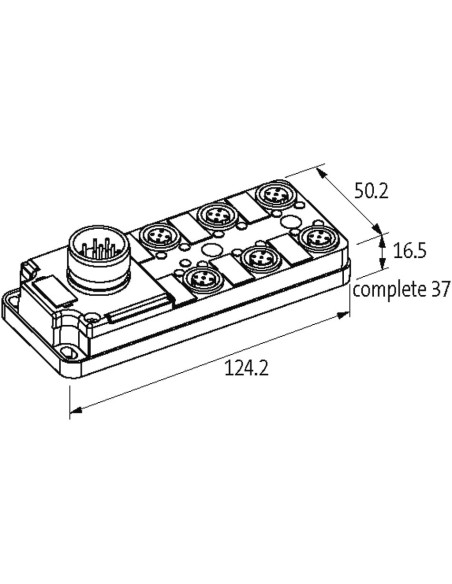

- Łatwość instalacji – gwinty M12 i M23, kompaktowe rozmiary obudowy (124,2 × 50,2 × 16,5 mm), niewielka wysokość oraz wygodne otwory montażowe.
- Trudnopalność – zastosowane materiały spełniają wymagania trudnopalności, zapewniając wyższy poziom bezpieczeństwa w aplikacjach przemysłowych.
Typowe zastosowania modułu pasywnego 6xM12, 5-polowego
Moduł pasywny 6xM12 znajduje zastosowanie w wielu sektorach przemysłu, w tym:
- Automatyka fabryczna i linie technologiczne
- Budowa maszyn i urządzeń produkcyjnych
- Maszyny pakujące, logistyczne, transportowe
- Zautomatyzowane stanowiska montażowe oraz rozdzielnie sygnałów
- Systemy monitoringu procesów przemysłowych
Moduł sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne i czytelne rozdzielanie oraz monitorowanie sygnałów cyfrowych, ze szczególną ochroną przed warunkami zewnętrznymi oraz ingerencją chemiczną lub mechaniczną.
Parametry techniczne – bezpieczeństwo, trwałość i kompatybilność
Wysoka kompatybilność gwintów M12 x 1 oraz M23 pozwala na łatwą integrację modułu w istniejących systemach automatyki. Zastosowanie wysokiej jakości elementów oraz uszczelnień gwarantuje stabilność pracy w zakresie temperatur od -20°C do 80°C.
Dzięki uniwersalności, zwartości konstrukcji i odpowiedniemu stopniowi ochrony, moduł pasywny 27783 jest doskonałym wyborem do zastosowań w warunkach przemysłowych wymagających bezpieczeństwa, łatwości instalacji oraz skutecznej diagnostyki sygnałów.
