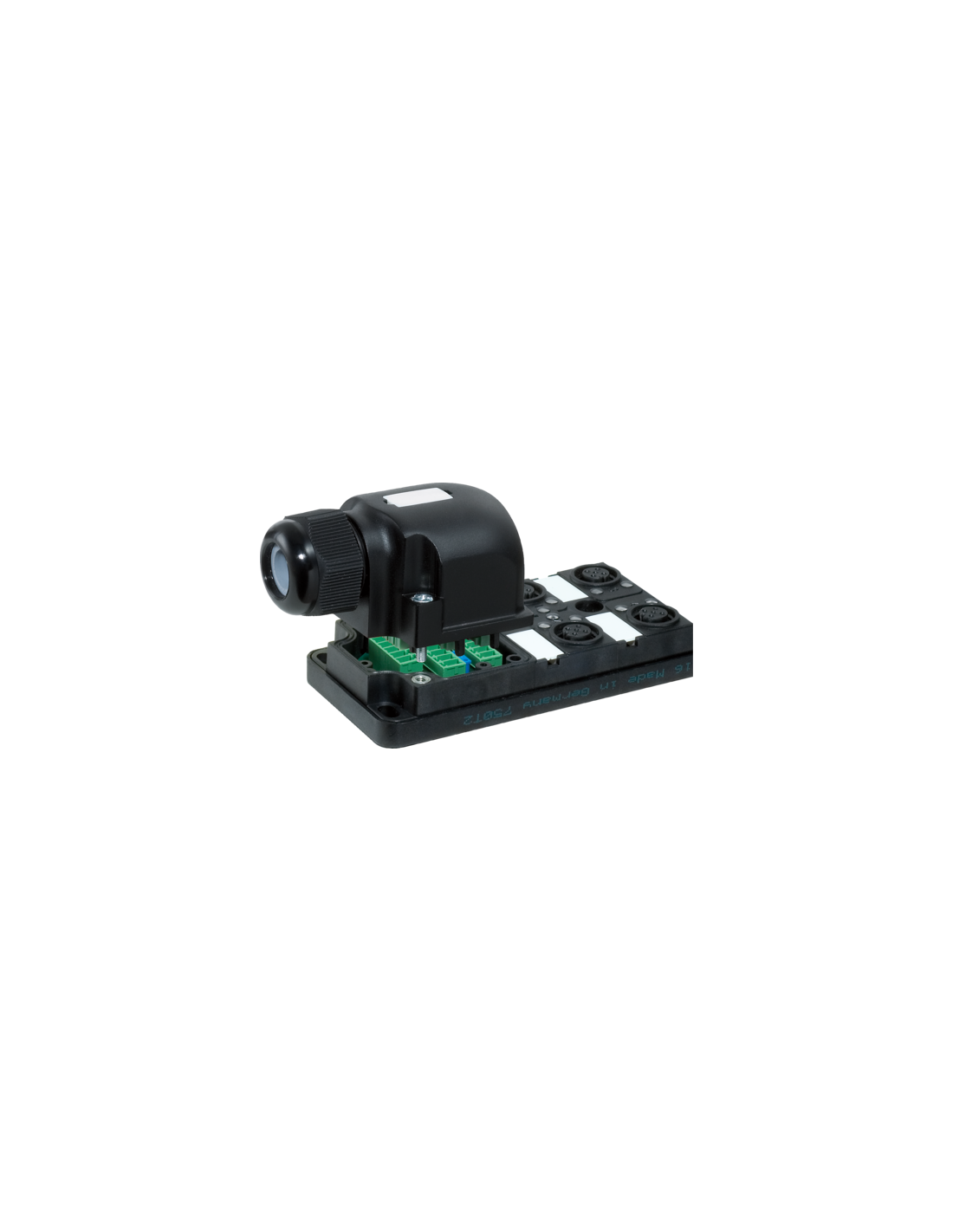

4-portowy UNIWERSALNY
Wtykowe zaciski śrubowe
co 5 styków gniazd M12 oddzielnie na zaciskach
Zastępuje identyczny produkt (nr art. 276625)
Separacja styku 5 możliwa dzięki wyjmowanym zworkom
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 42 V |
| Napięcie robocze DC maks. | 42 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

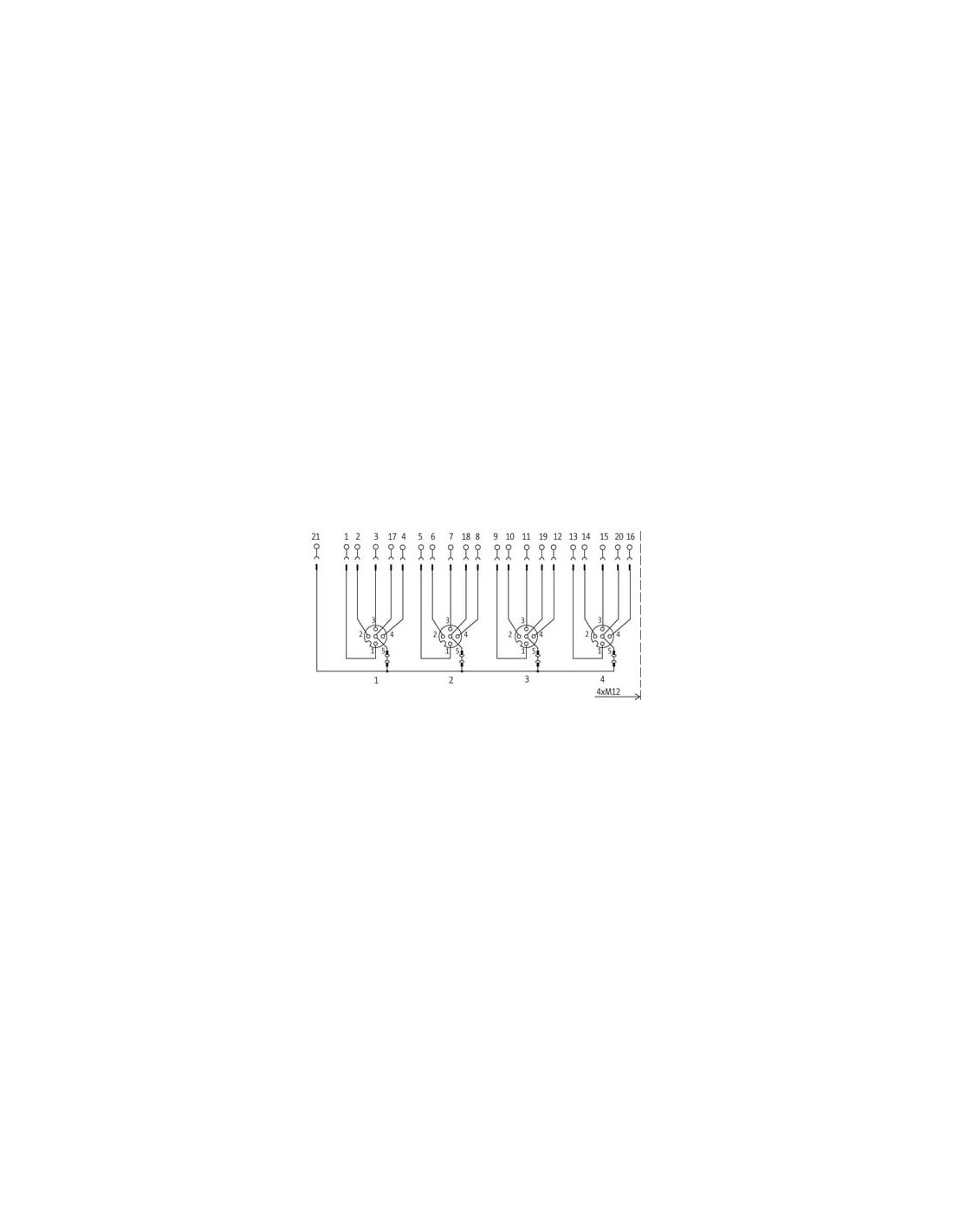

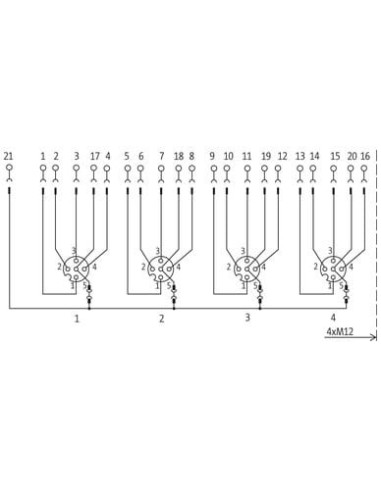

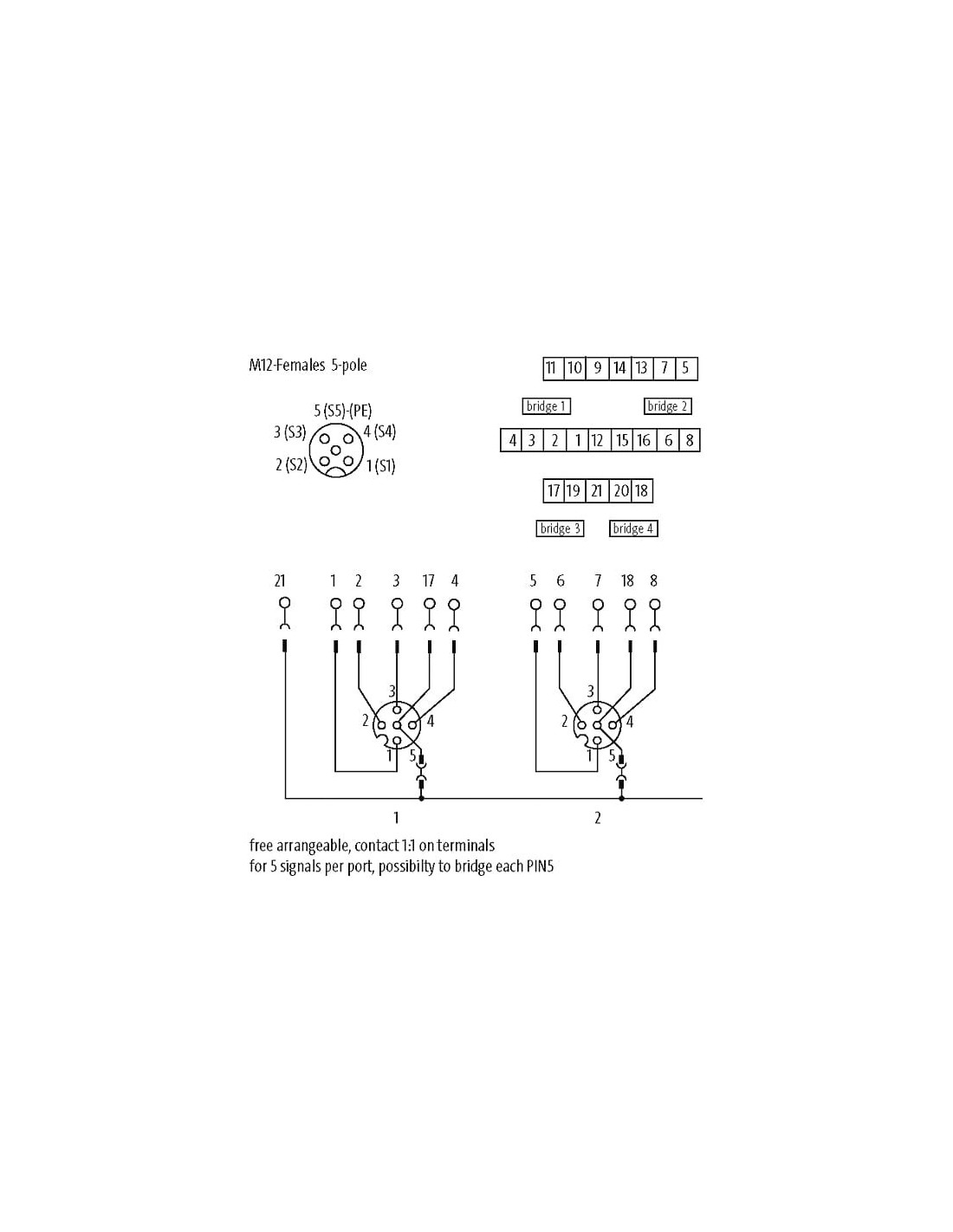

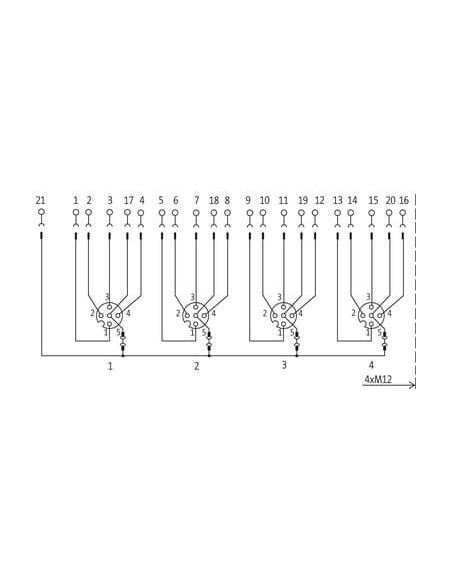

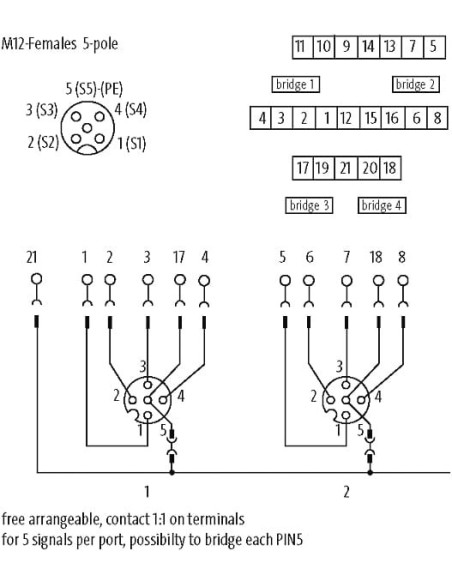

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
| PIN 1 | Bu 1 Pin 1 |
| PIN 2 | Bu 1 Pin 2 |
| PIN 3 | Bu 1 Pin 3 |
| PIN 4 | Bu 1 Pin 4 |
| PIN 5 | Bu 2 Pin 1 |
| PIN 6 | Bu 2 Pin 2 |
| PIN 7 | Bu 2 Pin 3 |
| PIN 8 | Bu 2 Pin 4 |
| PIN 9 | Bu 3 Pin 1 |
| PIN 10 | Bu 3 Pin 2 |
| PIN 11 | Bu 3 Pin 3 |
| PIN 12 | Bu 3 Pin 4 |
| PIN 13 | Bu 4 Pin 1 |
| PIN 14 | Bu 4 Pin 2 |
| PIN 15 | Bu 4 Pin 3 |
| PIN 16 | Bu 4 Pin 4 |
| PIN 17 | Bu 1 Pin 5 |
| PIN 18 | Bu 2 Pin 5 |
| PIN 19 | Bu 3 Pin 5 |
| PIN 20 | Bu 4 Pin 5 |
| PIN 21 | Br 1 - Br 4 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
Moduł Pasywny 4xM12 MVP12 8000-44752-0000000 – Opis i Zastosowanie

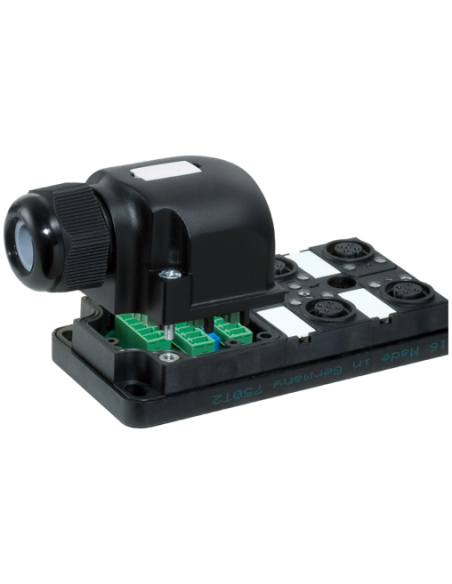

Moduł pasywny MVP12, 4xM12 o kodzie produktu 8000-44752-0000000 to uniwersalny komponent przeznaczony do organizacji i rozdzielania sygnałów w instalacjach przemysłowych. Zaprojektowany z myślą o łatwej integracji z różnorodnymi aplikacjami automatyki przemysłowej, sprawdzi się zarówno w nowych, jak i modernizowanych systemach maszynowych.
Budowa i zalety modułu pasywnego 4xM12
- 4 gniazda M12 – umożliwiają podłączenie do czterech czujników lub elementów wykonawczych.
- Wymienne mostki PIN5 – zapewniają elastyczność separacji sygnałów, co pozwala na indywidualne sterowanie oraz konfigurację połączeń dla każdego portu.
- Wytrzymała obudowa – wykonana z trwałego tworzywa sztucznego o wysokiej odporności chemicznej i na oleje, co zapewnia długą żywotność nawet w trudnych warunkach przemysłowych.
- Zaciski śrubowe – umożliwiają szybkie i pewne połączenia typu „plug-in”, co pozwala na łatwy montaż i demontaż przewodów bez konieczności lutowania.
- Wysoki stopień ochrony – spełnia normy IP65 oraz IP67, co zapewnia bezpieczeństwo pracy urządzenia nawet w środowiskach narażonych na pył i wilgoć.
- Trudnopalność – gwarantuje dodatkowe bezpieczeństwo instalacji elektrycznych.
Typowe zastosowania i możliwości wykorzystania
Moduł pasywny 4xM12 znajduje szerokie zastosowanie w następujących branżach i zastosowaniach:
- Automatyka przemysłowa – podłączanie i organizacja wielu czujników, elementów wykonawczych oraz sygnałów cyfrowych i analogowych.
- Maszyny produkcyjne – centralizacja okablowania maszyn ułatwia serwis, diagnostykę i modernizacje.
- Systemy bezpieczeństwa – separacja i dystrybucja sygnałów dla instalacji bezpieczeństwa w zakładach.
- Środowiska wymagające wysokiej odporności na czynniki zewnętrzne – dzięki obudowie odpornej na chemikalia i oleje oraz wysokiej szczelności.
Funkcjonalności i sposób podłączania
Moduł MVP12, 4xM12 umożliwia wygodne podłączenie przewodów o przekroju do 1,5 mm² (AWG 16) za pomocą zacisków śrubowych. Każde z czterech gniazd M12 posiada pięć wyjść, które można niezależnie konfigurować, co pozwala na sterowanie wieloma sygnałami na jednej szynie rozdzielczej. Wyjmowane mostki umożliwiają indywidualną separację piątego styku, co zwiększa elastyczność zastosowania modułu w różnych konfiguracjach systemowych.
Konstrukcja mechaniczna i bezpieczeństwo użytkowania

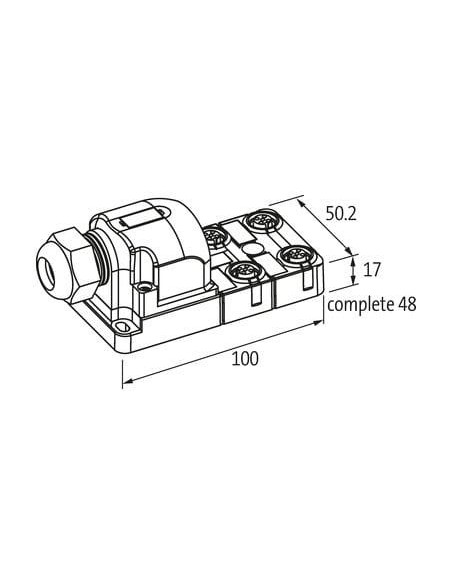

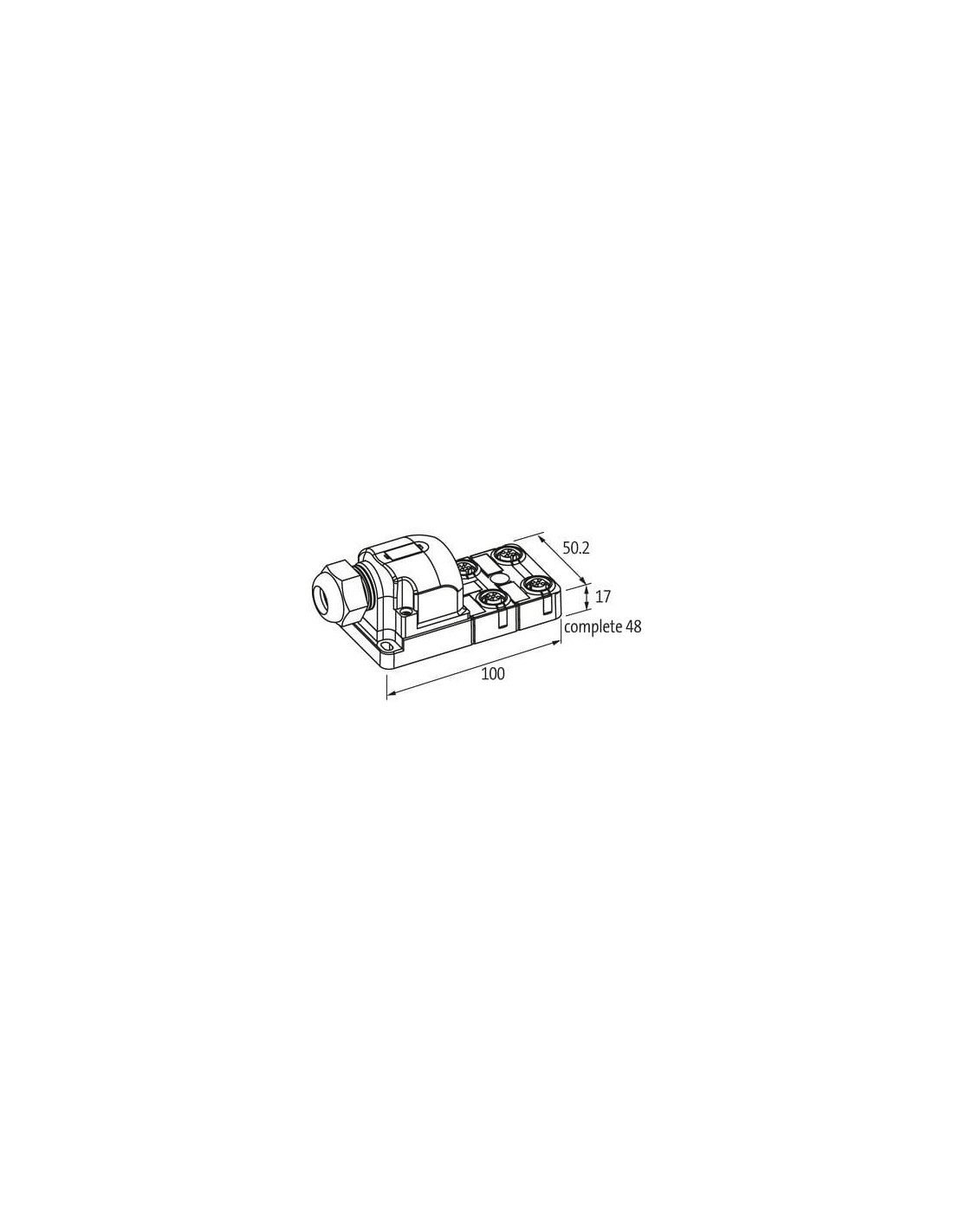

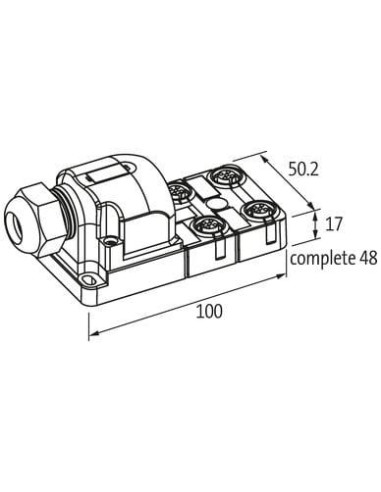

Urządzenie zajmuje niewiele miejsca (kompaktowe rozmiary: 100 mm długości, 50,2 mm szerokości, 48 mm wysokości z osłoną) i umożliwia łatwy montaż w rozdzielniach, szafach sterowniczych czy bezpośrednio na maszynach. Certyfikowana trudnopalność oraz wysoki stopień ochrony IP65/IP67 gwarantują niezawodne działanie nawet w środowiskach o podwyższonych wymaganiach dotyczących ochrony instalacji elektrycznej.
Dlaczego warto wybrać moduł pasywny 4xM12?
- Uniwersalność – pasuje do większości standardowych aplikacji automatyki przemysłowej.
- Łatwość montażu i konfiguracji – szybkie podłączenie przewodów oraz dowolny sposób mostkowania PIN5.
- Bezpieczeństwo i odporność – certyfikaty zgodności z normami przemysłowymi, wysoka szczelność i trwałość materiałów.
- Oszczędność miejsca i czasu pracy – kompaktowa konstrukcja, prosta obsługa serwisowa oraz szybka identyfikacja gniazd.
Moduł pasywny 4xM12 MVP12 stanowi praktyczne rozwiązanie dla każdego, kto poszukuje efektywnego i niezawodnego sposobu rozdzielania sygnałów w środowisku przemysłowym.
