Dostępny
8-portowy, 5-piny
Wtykowe zaciski śrubowe
Możliwość rozdzielenia potencjałów
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

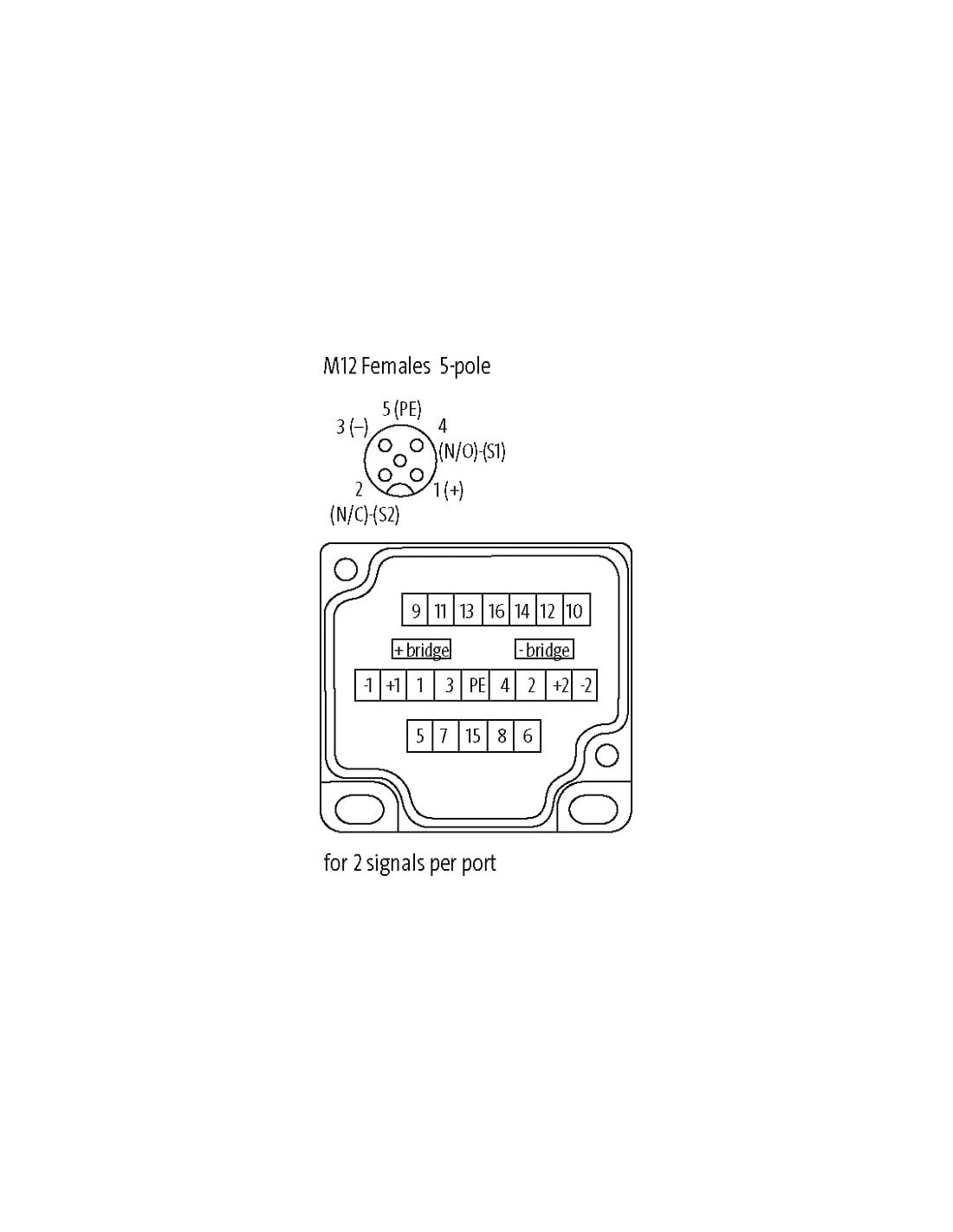

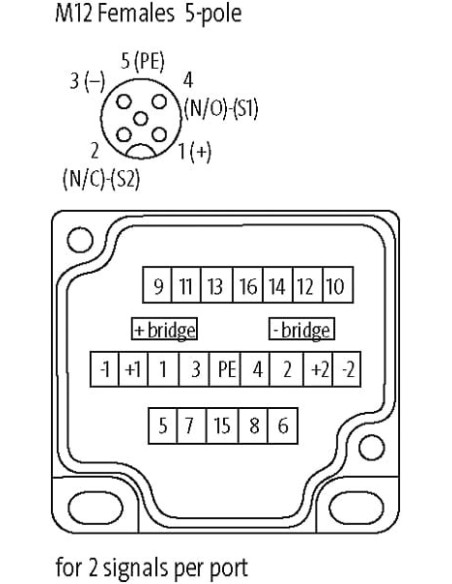

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |
Moduł pasywny MVP12 8xM12 5-polowy – uniwersalne rozwiązanie dla automatyki przemysłowej

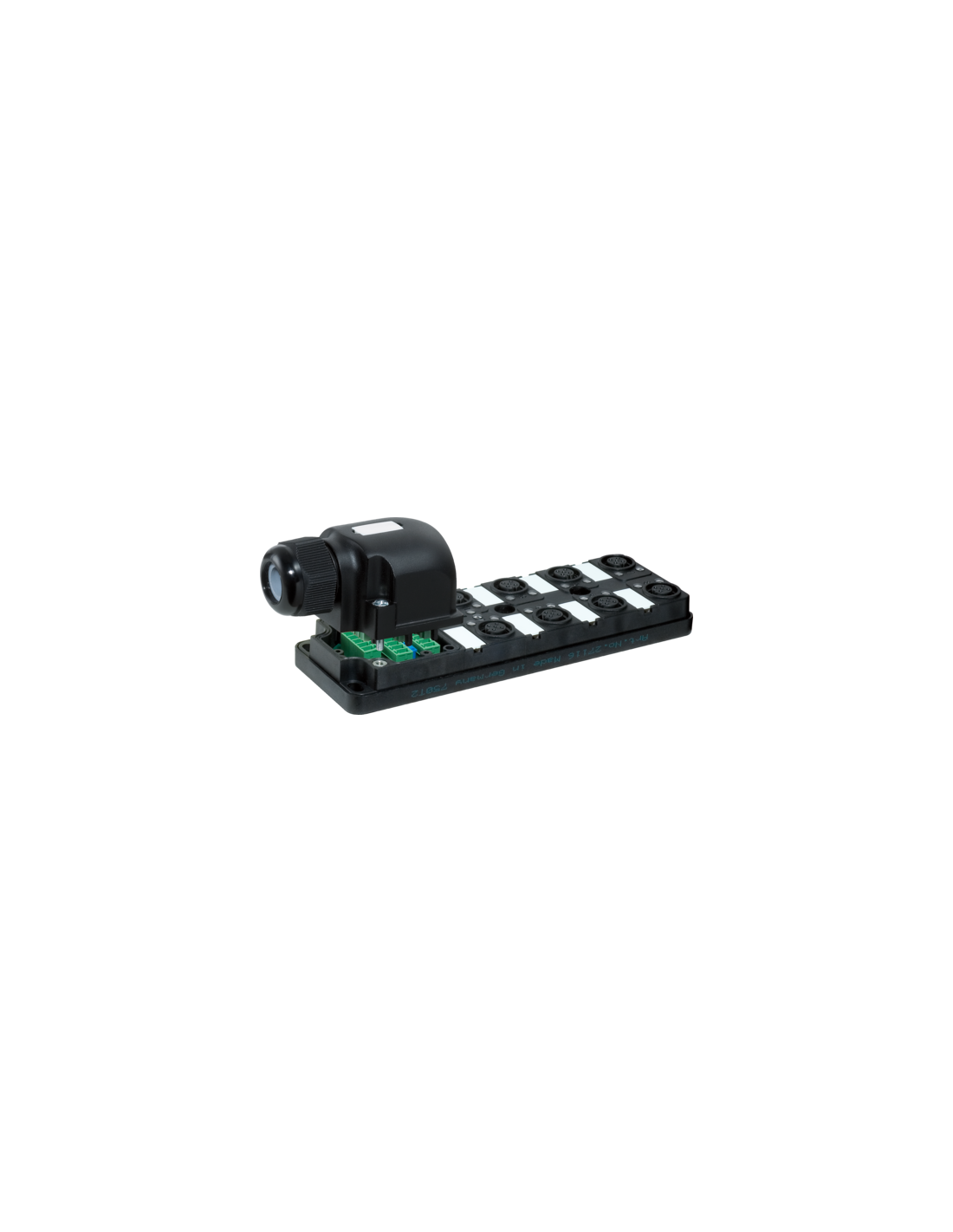

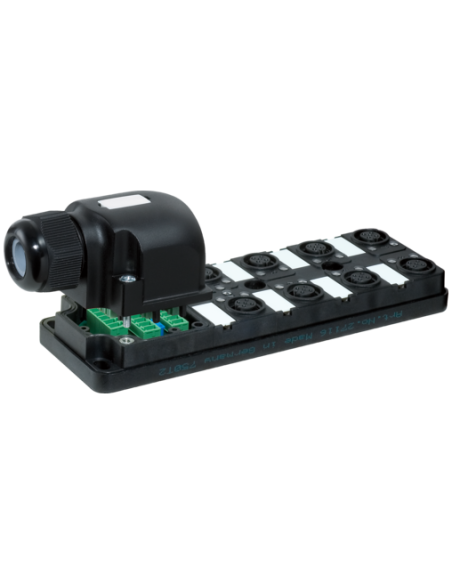

Moduł pasywny MVP12 o kodzie produktu 27775 to kompaktowy i wytrzymały rozdzielacz sygnałów, dedykowany do zastosowań w systemach automatyki przemysłowej oraz instalacjach maszynowych. Specjalnie zaprojektowana konstrukcja umożliwia wygodne podłączanie czujników i elementów wykonawczych za pomocą gniazd M12, 5-polowych z solidnymi przyłączami śrubowymi, które zapewniają stabilność i pewność połączenia nawet w trudnych warunkach pracy.
Pasywny rozdzielacz sygnałów M12 – kluczowe cechy i możliwości zastosowania
Moduł znajduje szerokie zastosowanie w budowie maszyn, liniach produkcyjnych, systemach transportu oraz w aplikacjach wymagających klarownej dystrybucji sygnałów cyfrowych i zasilania. Dzięki zastosowaniu wytrzymałego tworzywa sztucznego, które zapewnia odporność na chemikalia oraz oleje, MVP12 doskonale sprawdza się w przemyśle spożywczym, motoryzacyjnym, logistycznym oraz farmaceutycznym.
- 8 gniazd M12, 5-polowych umożliwiających szybkie i bezpieczne podłączenie czujników lub elementów wykonawczych.
- Wskaźniki LED dla każdego portu – przejrzysta sygnalizacja stanu sygnałów cyfrowych PNP 24 V DC ułatwia diagnostykę oraz serwisowanie systemu.
- Możliwość rozdzielenia potencjałów oraz niezależnego zasilania – przemyślana konstrukcja zapewnia elastyczność w projektowaniu układów automatyki.
- Stopień ochrony IP67 gwarantuje wysoką odporność na wodę i pyły, co umożliwia stosowanie modułu nawet w trudnych warunkach przemysłowych.
Wszechstronność montażu i łatwość integracji z systemem

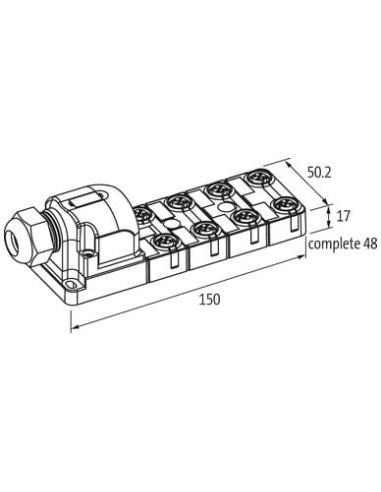

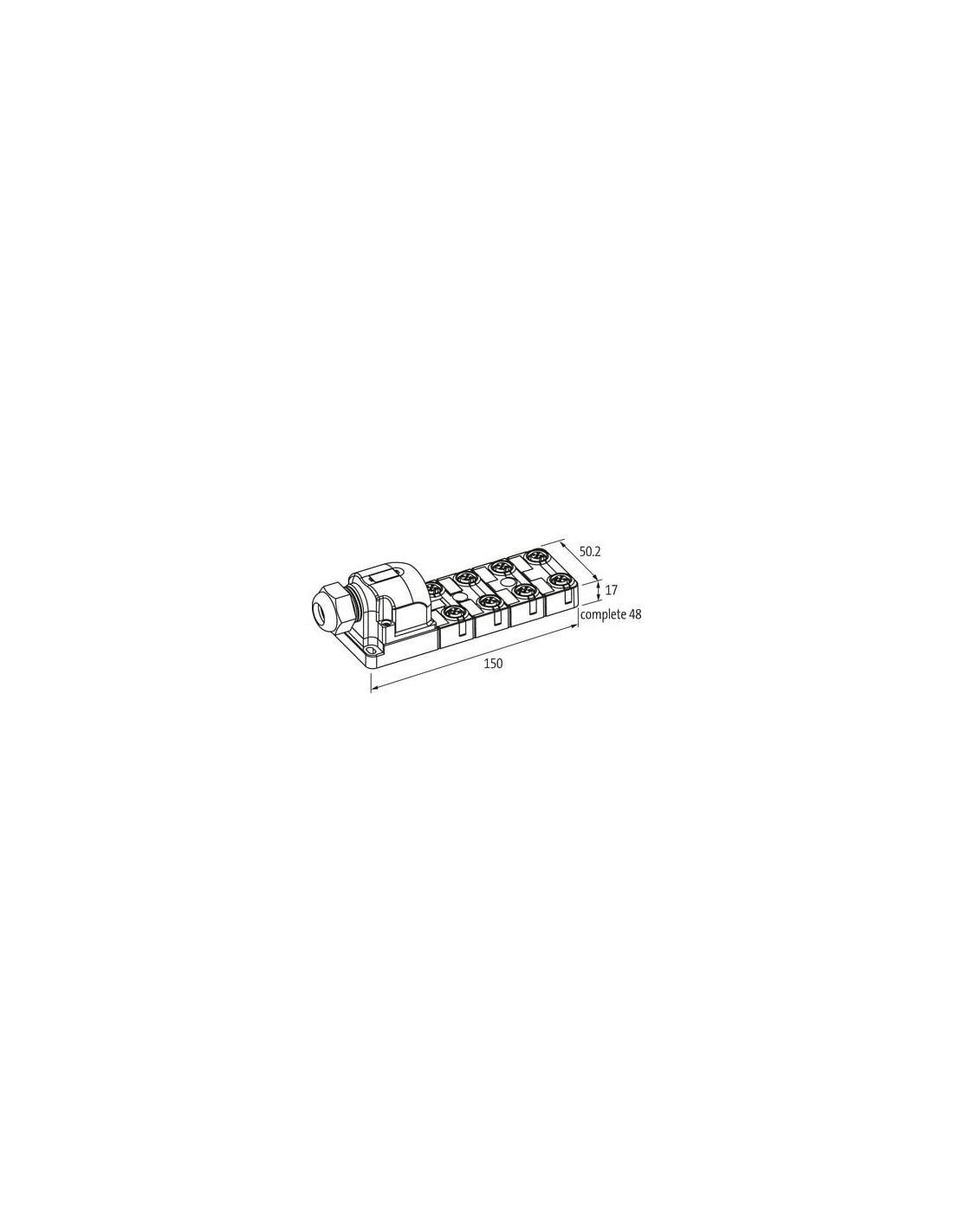

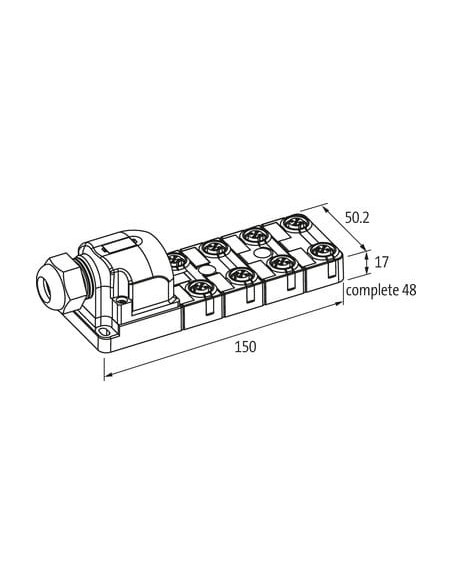

Model MVP12, 8xM12, 5-polowy, posiada kompaktowe wymiary: 150 x 50,2 x 17 mm, co umożliwia wygodny montaż nawet w ograniczonych przestrzeniach szaf sterowniczych lub na maszynach. Przyłącza wykonane w formie zacisków śrubowych pozwalają na szybkie podłączenie przewodów o przekroju do 1,5 mm² (AWG do 16), a gwint montażowy M12 x 1 zapewnia uniwersalność oraz kompatybilność z szeroką gamą wtyków przemysłowych.
Bezpieczna i trwała eksploatacja
Moduł przystosowany jest do pracy w szerokim zakresie temperatur od -20°C do +80°C, co wspiera stabilność nawet w ekstremalnych warunkach środowiskowych. Obudowa wykonana jest z materiału trudnopalnego, co dodatkowo zwiększa bezpieczeństwo użytkowania w instalacjach wymagających podwyższonej odporności na działanie ognia.
Typowe zastosowania i zalety modułu MVP12
- Integracja czujników w systemach automatyki przemysłowej
- Łatwa dystrybucja sygnałów i zasilania do elementów wykonawczych
- Budowa rozproszonych systemów wejść/wyjść
- Modernizacja i rozbudowa istniejących instalacji bez konieczności prowadzenia czasochłonnych prac instalacyjnych
Moduł pasywny MVP12 8xM12 5-polowy stanowi niezawodne rozwiązanie w obszarze rozdziału sygnałów i zasilania w aplikacjach przemysłowych, gwarantując łatwość montażu, elastyczność podłączenia oraz wysoką niezawodność w trudnych warunkach pracy.
