Inne długości kabli są dostarczane na życzenie.
8-portowy, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
PUR/PVC
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
10.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

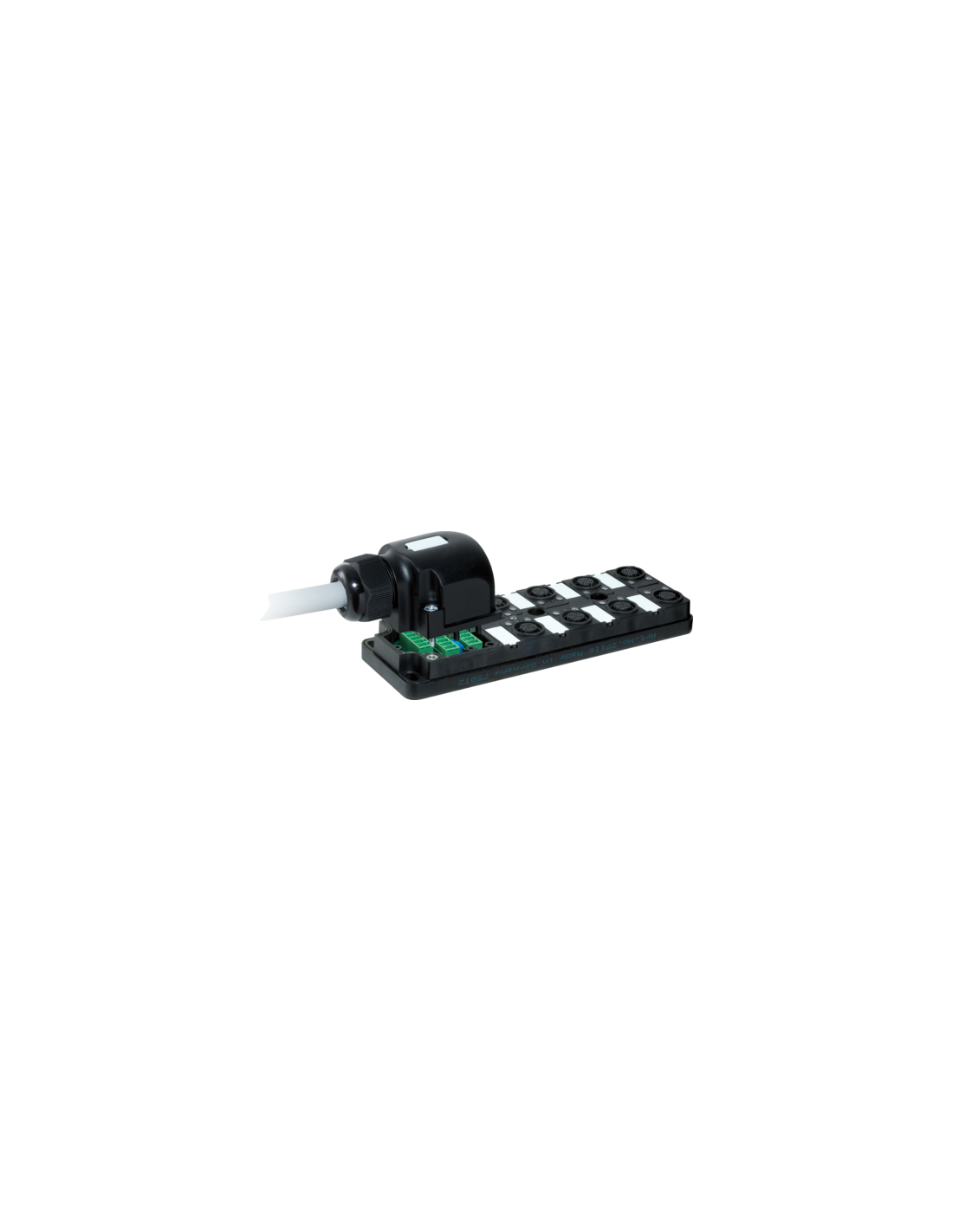

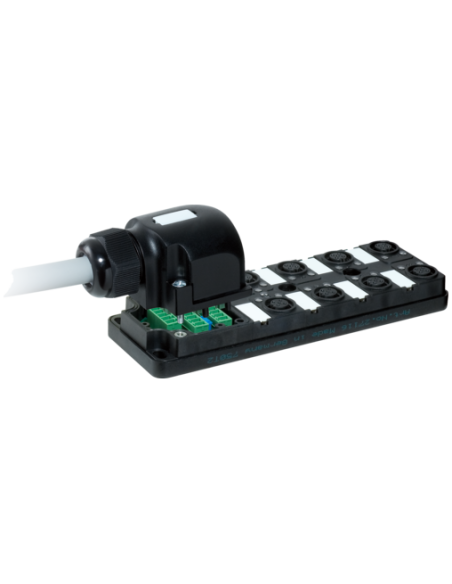

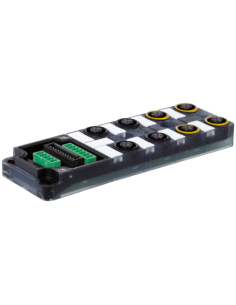

Moduł pasywny 8xM12, 5-polowy, 10m – Rozwiązanie do automatyzacji i rozdziału sygnałów
Moduł pasywny 8xM12, 5-polowy, PUR-JB, 16x0,34+3x0,75, długość 10 m (kod produktu: 27037) to niezawodne rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej. Umożliwia prostą dystrybucję sygnałów i zasilania w maszynach, liniach produkcyjnych oraz systemach sterowania, łącząc aż osiem urządzeń z użyciem standardowego złącza M12.
Zastosowania modułu pasywnego M12
Moduły pasywne najczęściej wykorzystywane są w aplikacjach, gdzie wymagane jest połączenie wielu czujników lub elementów wykonawczych do jednej magistrali. Typowe zastosowania to:
- Linie produkcyjne i montażowe
- Maszyny pakujące oraz transportowe
- Systemy automatyzacji procesów przemysłowych
- Integracja czujników i siłowników na dużych przestrzeniach roboczych
- Szybki i wygodny montaż rozproszony w rozdzielniach i szafach sterowniczych
Kluczowe cechy i możliwości
Moduł wyposażony jest w 8 portów M12, pozwalających na szybkie podłączenie czujników, siłowników lub innych urządzeń. Każdy port posiada 5 pinów, co umożliwia obsługę zaawansowanych funkcji sygnałowych oraz zasilających. Solidna i wytrzymała obudowa z PBT odpornego na chemikalia i oleje zapewnia długotrwałą pracę w trudnych warunkach przemysłowych. W kablu hybrydowym zastosowano zarówno przewody sygnałowe, jak i zasilające, co umożliwia efektywne wykorzystanie jednej wiązki.
- Obudowa o wysokiej odporności na uszkodzenia mechaniczne
- Wysoki stopień ochrony IP65/IP67 – odporność na kurz i wilgoć
- Zintegrowana dioda LED sygnalizująca stany cyfrowe PNP 24V DC
- Prąd roboczy do 4A na styk i 8A sumarycznie, umożliwiający obsługę wielu urządzeń jednocześnie
- Wyprowadzenie wolnych końców przewodów umożliwia dostosowanie długości przyłącza do indywidualnych potrzeb
Wytrzymałość i bezpieczeństwo pracy
Przewód zewnętrzny o długości 10 metrów i płaszczu z PUR zapewnia elastyczność, odporność na przecięcia oraz czynniki chemiczne, a także trudnopalność. Struktura przewodów znakomicie sprawdza się w środowiskach narażonych na długotrwałe wibracje i ruch, co podnosi trwałość i stabilność działania modułu.
Wysoka jakość materiałów oraz bezpieczna izolacja spełniają normy prowadzenia instalacji w przemyśle, umożliwiając długotrwałą i bezawaryjną pracę także w najbardziej wymagających aplikacjach.
Możliwości połączeniowe – szybki montaż i elastyczność
Dzięki zastosowaniu standardowych złączy M12, 5-polowych, moduł jest kompatybilny z większością czujników i urządzeń automatyki dostępnych na rynku. Montaż odbywa się błyskawicznie dzięki wygodnym gniazdom śrubowym oraz jasno oznaczonym pinom, co umożliwia łatwą konfigurację oraz szybkie serwisowanie systemu.
- Wygodne oznaczenia gniazd
- Możliwość stosowania w układach, gdzie wymagana jest wysoka niezawodność transmisji sygnałów
- Stosowanie w systemach wymagających ochrony IP67
- Dopasowanie do zasilania i sygnałów w systemach 24V DC
Podsumowanie zalet i typowych zastosowań
Wybór modułu pasywnego 8xM12, 5-polowego to gwarancja uporządkowanej instalacji, szybkiego montażu oraz elastyczności w rozdzielaniu sygnałów i zasilania w przemysłowych systemach automatyki. Przeznaczony do pracy w wymagających warunkach, znakomicie sprawdza się w roli dystrybutora sygnałów na liniach produkcyjnych, w systemach maszynowych, a także w rozproszonych aplikacjach sterowania.
Dodatkową zaletą jest możliwość zamówienia innych długości kabli dostosowanych do specyficznych wymagań instalacyjnych.
