8-portowy, 5-piny
Zaciski wtykowe sprężynowe
Możliwość rozdzielenia potencjałów
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | S 2 |
| PIN 3 | 0 V |
| PIN 4 | S 1 |
| PIN 5 | PE |

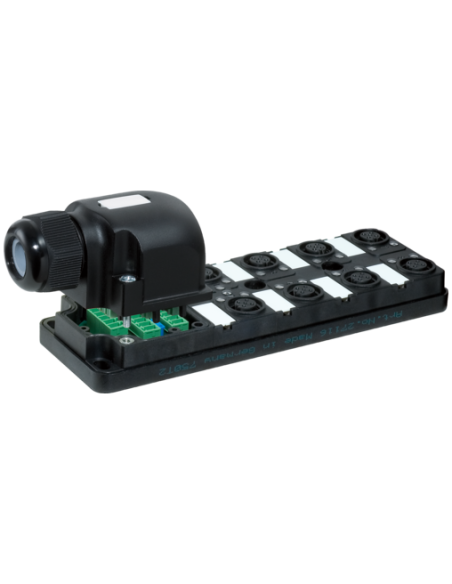

Moduł pasywny MVP12 8xM12, 5-polowy – profesjonalne rozwiązanie do połączeń przemysłowych
Moduł pasywny MVP12 o kodzie 27769 to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji przemysłowych, umożliwiający wygodne i niezawodne połączenie nawet 8 urządzeń za pomocą złącz typu M12 5-polowych. Urządzenie wyposażone jest w nowoczesne wtyki do zacisków sprężynowych, co znacznie usprawnia proces podłączania i zapewnia pewność mocowania przewodów.
Zastosowanie modułu pasywnego 8xM12 w automatyce przemysłowej
Moduł pasywny 8xM12 jest powszechnie stosowany w systemach automatyki, maszynach przemysłowych, liniach produkcyjnych oraz wszędzie tam, gdzie wymagane jest szybkie i bezpieczne łączenie sygnałów wejściowych oraz wyjściowych. Doskonale sprawdzi się w środowiskach wymagających wysokiego stopnia ochrony IP67, gwarantując odporność na pył i wodę nawet w najbardziej wymagających warunkach.
- Idealne rozwiązanie do rozdzielnic maszynowych
- Przemysł spożywczy, motoryzacyjny i maszynowy
- Systemy pakujące i transportowe
- Automatyzacja linii produkcyjnych
Najważniejsze cechy modułu pasywnego MVP12 27769
- 8 portów M12 – umożliwiają podłączenie do ośmiu czujników lub elementów wykonawczych.
- 5-polowe gniazda – zgodność ze standardami przemysłowymi zapewnia szeroką kompatybilność.
- Zaciski sprężynowe – szybki i łatwy montaż bez konieczności użycia narzędzi lutowniczych.
- Możliwość rozdzielenia potencjałów – elastyczność w konfiguracji zasilania i sygnałów.
- Obudowa z tworzywa sztucznego odporna na agresywne media, chemikalia i oleje – sprawdzi się w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – odporność na wodę i kurz, nawet przy montażu w wymagającym otoczeniu.
- Odporność ogniowa – trudnopalność – zwiększone bezpieczeństwo użytkowania.
Budowa i podłączenie – szczegóły techniczne

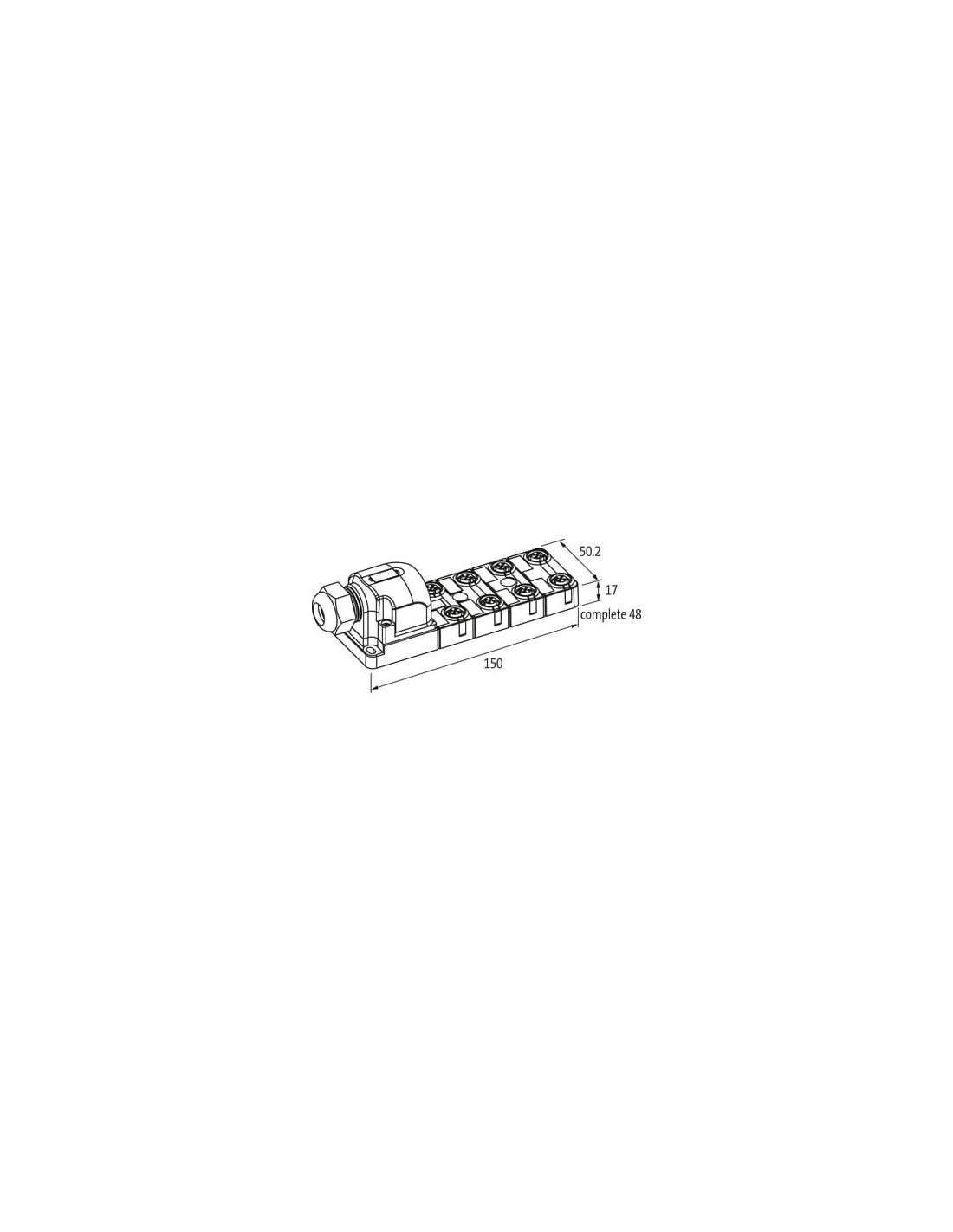

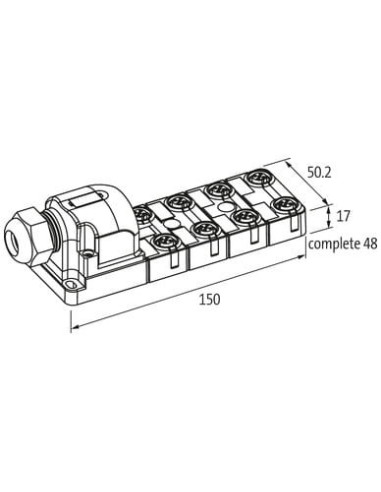

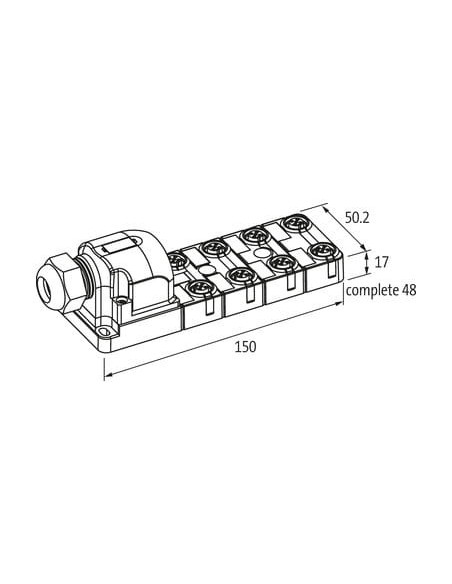

Kompaktowe wymiary (150 x 50,2 x 17 mm) pozwalają na łatwy montaż w ciasnych przestrzeniach. Moduł montowany jest na gwincie M12 x 1 i posiada przejrzysty podział pinów oraz zacisków, co ułatwia prowadzenie instalacji oraz diagnostykę.

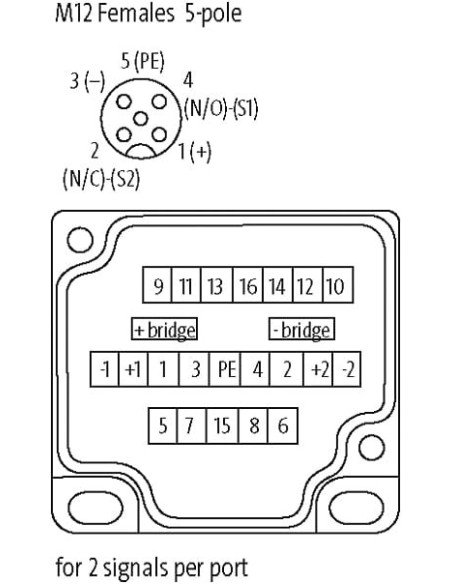

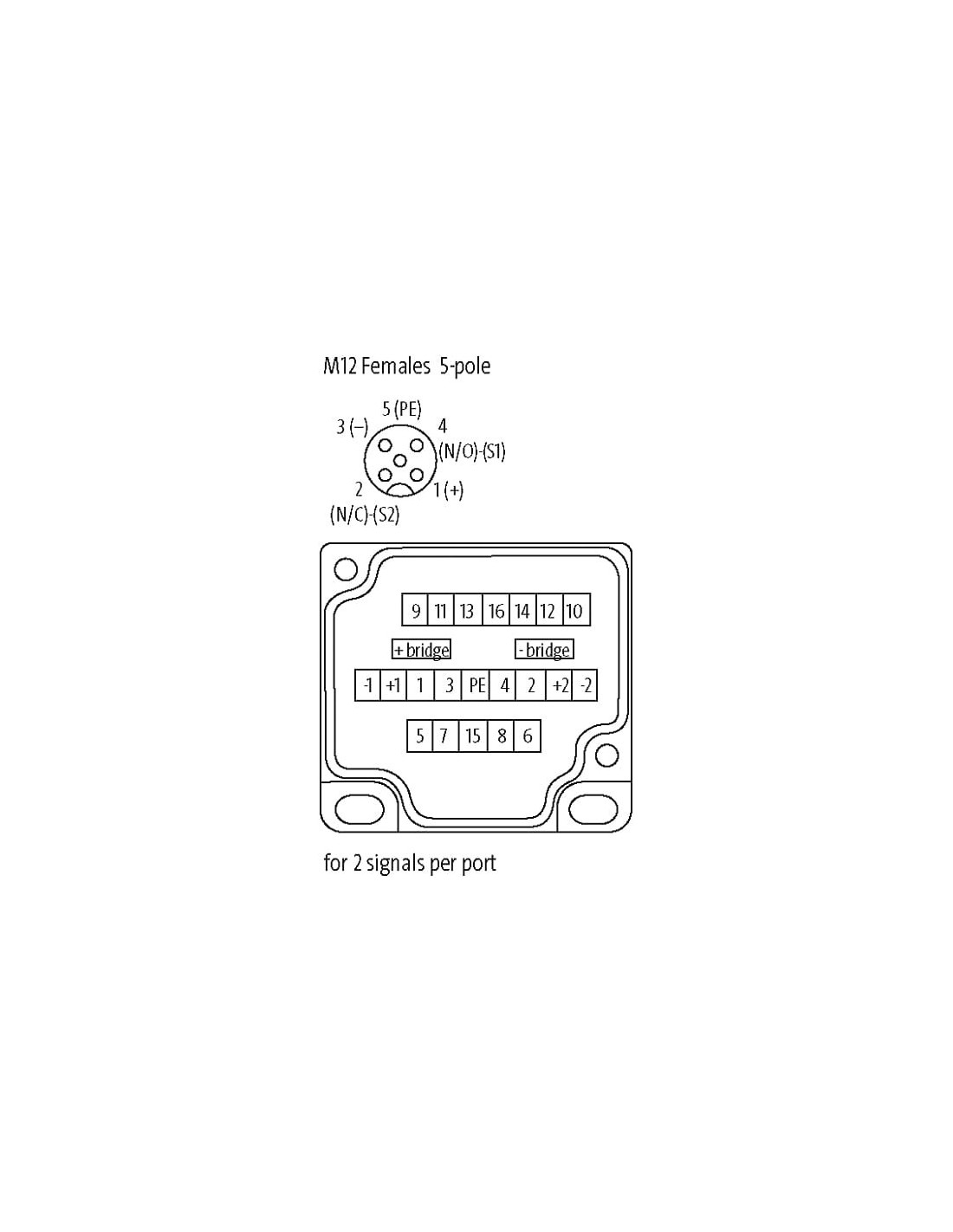

Schematy rozmieszczenia i podłączenia czytelnie prezentują układ gniazd oraz funkcje pinów, dzięki czemu konfiguracja nawet rozbudowanych systemów przebiega szybko i bezproblemowo.
Warunki pracy i wytrzymałość środowiskowa
Moduł zaprojektowano do pracy w zakresie temperatur od -20°C do +80°C. Pozwala to na użytkowanie zarówno w chłodniach, jak i w liniach produkcyjnych narażonych na wysokie temperatury. Doskonała odporność na oleje i chemikalia czyni z niego niezastąpiony element w nowoczesnych zakładach produkcyjnych.
Podsumowanie – wybierz niezawodne połączenia na M12 w automatyce
Moduł pasywny MVP12 8xM12, 5-polowy umożliwia wydajne, trwałe i bezpieczne prowadzenie okablowania sygnałowego i zasilającego w systemach automatyki. Szeroka kompatybilność ze standardami, odporność na trudne warunki oraz łatwość montażu gwarantują niezawodność i elastyczność w realizacji różnorodnych aplikacji przemysłowych.
