Rozdzielacz M12, 4-portowy, z separacją potencjałów
PUR/PVC
8× 0.34 + 5× 0.75 mm²
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 374 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |

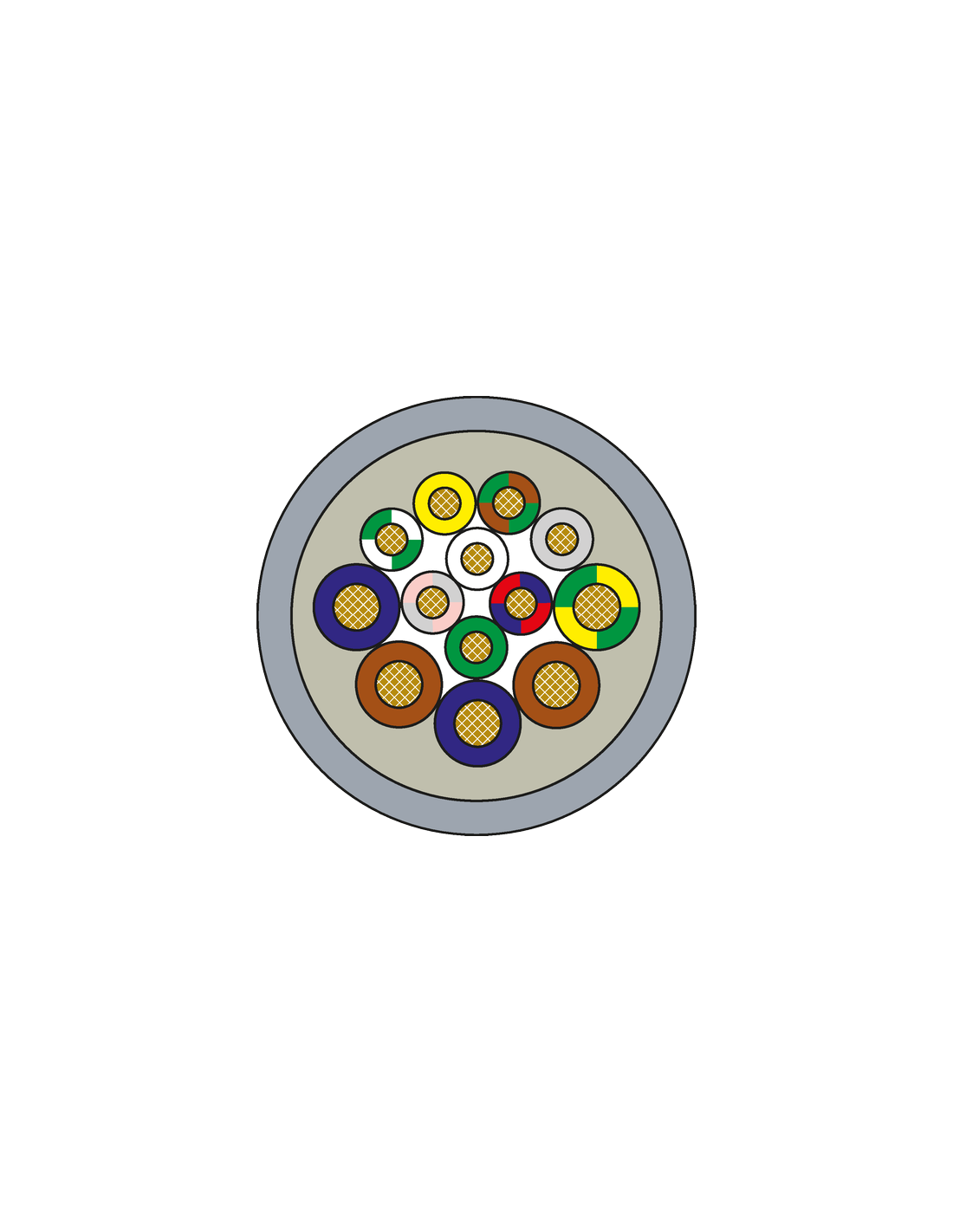

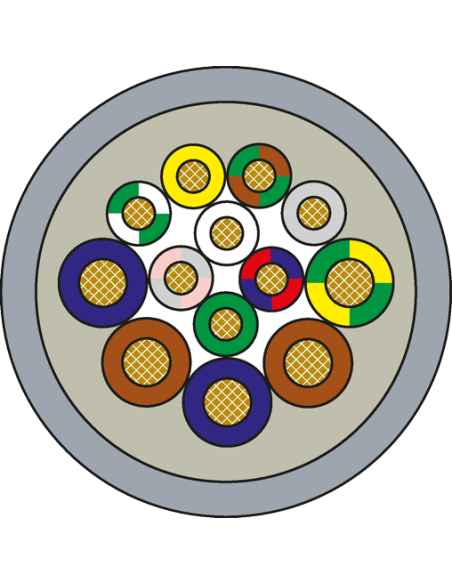

Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| wire arrangement | szaro-różowe, biały, czerwono-niebieskie, zielony, (zielono-żółte, 1, niebieski 1, 2, niebieski 2, zielono-biały, żółty, brązowo-zielony, szary) |
Mechanical data | Cable
| Cable weigth | 140,94 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (niebieska izolacja), biały (brązowa izolacja) |
| Liczba żył (zasilanie) | 5 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Kabel hybrydowy PUR/PVC-JB 8×0,34+5×0,75 – 50 m do aplikacji przemysłowych
Kabel główny 50 m PUR/PVC-JB 8×0,34+5×0,75 to wysokiej jakości hybrydowy przewód przeznaczony do zastosowań w nowoczesnych instalacjach przemysłowych, które wymagają przesyłu zarówno sygnałów, jak i zasilania. Ten model o kodzie 8000-00000-3745000 wyróżnia się solidną konstrukcją, trwałymi materiałami oraz przemyślaną strukturą, zapewniającą niezawodne działanie nawet w wymagających warunkach.
Zalety i cechy konstrukcyjne kabla hybrydowego PUR/PVC-JB 8×0,34+5×0,75
- Hybrydowa budowa: połączenie przewodów sygnałowych (8×0,34 mm²) oraz zasilających (5×0,75 mm²) umożliwia przesył energii i sygnału jednym kablem, co ułatwia instalację i redukuje ilość okablowania.
- Wysoka odporność mechaniczna: powłoka zewnętrzna wykonana z poliuretanu (PUR) zapewnia podwyższoną odporność na ścieranie, zginanie oraz działanie olejów, benzyny i środków chemicznych często występujących w środowisku przemysłowym.
- Elastyczność i trwałość: kabel jest przystosowany do pracy w ruchu – wytrzymuje dużą liczbę cykli gięcia i nadaje się do zastosowań w prowadnikach (C-track), co potwierdzają wysokie parametry użytkowe.
- Bezpieczeństwo użytkowania: produkt nie zawiera szkodliwych składników (jest bezołowiowy, wolny od kadmu, FCKW i silikonu), co zwiększa bezpieczeństwo zarówno dla środowiska, jak i użytkownika.
- Szeroki zakres temperatur pracy: kabel może pracować w temperaturach od -30°C do +80°C w warunkach statycznych oraz od -5°C do +70°C w ruchu.
- Odporność na płomienie: kabel spełnia rygorystyczne normy UL 1581 oraz IEC 60332-2-2, co sprawia, że może być wykorzystywany w aplikacjach o podwyższonych wymaganiach przeciwpożarowych.
Przemysłowe zastosowania kabla PUR/PVC-JB 8×0,34+5×0,75 – 50 m
Uniwersalność i hybrydowa konstrukcja sprawiają, że ten kabel znajduje zastosowanie głównie w środowisku przemysłowym, gdzie istotna jest niezawodność, kompaktowość rozwiązań oraz odporność na czynniki zewnętrzne. Typowe obszary wykorzystania obejmują:
- Automatyka przemysłowa: systemy sterowania maszyn, linie produkcyjne, czujniki, siłowniki oraz zawory.
- Robotyka: zasilanie i transmisja sygnału w robotach przemysłowych oraz manipulacyjnych.
- Instalacje rozdzielcze: połączenia rozdzielaczy M12, 4-portowych i urządzeń wymagających separacji potencjałów.
- Maszyny i urządzenia mobilne: dzięki wysokiej elastyczności i wytrzymałości w ruchu, kabel doskonale sprawdza się tam, gdzie występuje częsty ruch przewodów.
- Systemy transportu i automatyzacji: obsługa złożonych systemów transportujących oraz automatycznych magazynów.
Budowa przewodu hybrydowego – gwarancja niezawodności
Produkt wyróżnia się precyzyjną budową oraz wysokiej jakości materiałami. Sygnałowe żyły skręcane klasy 5 oraz zasilające klasy 6 zapewniają elastyczność oraz dobrą przewodność. Wewnętrzna izolacja z PVC oraz osłona z PUR chronią przewody przed uszkodzeniami mechanicznymi i działaniem czynników środowiskowych.
Wybór kabla o takiej konstrukcji pozwala na optymalizację instalacji elektrycznych i automatyki, zwiększenie żywotności systemów oraz zmniejszenie awaryjności poprzez zastosowanie jednego wytrzymałego przewodu wielożyłowego.
