8-portowy, 5-piny
PUR/PVC
10.0 m
Możliwość rozdzielenia potencjałów
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny przy 1-krotnym zasilaniu elektrycznym maks. | 8 A |
| Prąd sumaryczny przy 2-krotnym zasilaniu elektrycznym maks. | 16 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Wysokość | 149,2 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17,2 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 374 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| wire arrangement | szaro-różowe, biały, czerwono-niebieskie, zielony, (zielono-żółte, 1, niebieski 1, 2, niebieski 2, zielono-biały, żółty, brązowo-zielony, szary) |
Mechanical data | Cable
| Cable weigth | 140,94 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (niebieska izolacja), biały (brązowa izolacja) |
| Liczba żył (zasilanie) | 5 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

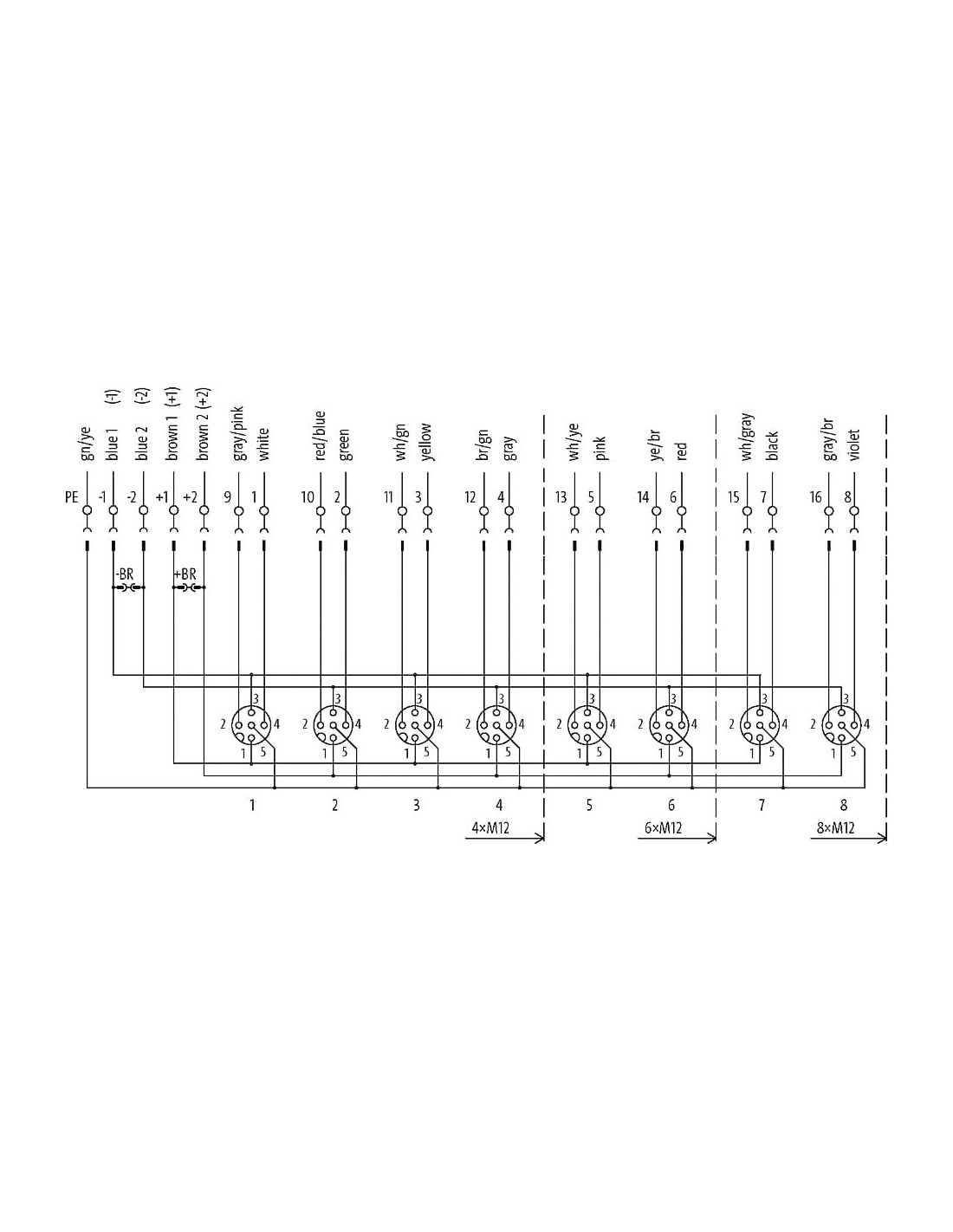

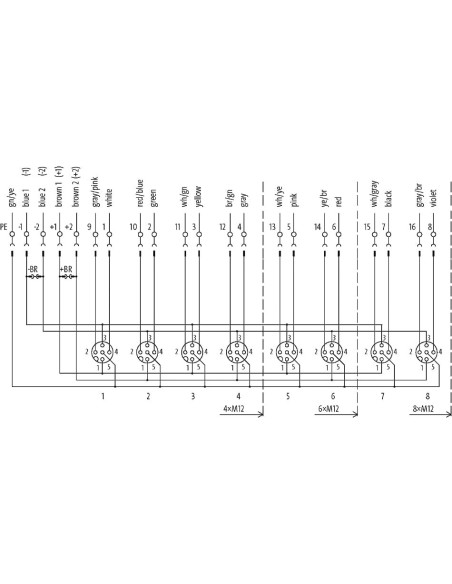

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 21 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

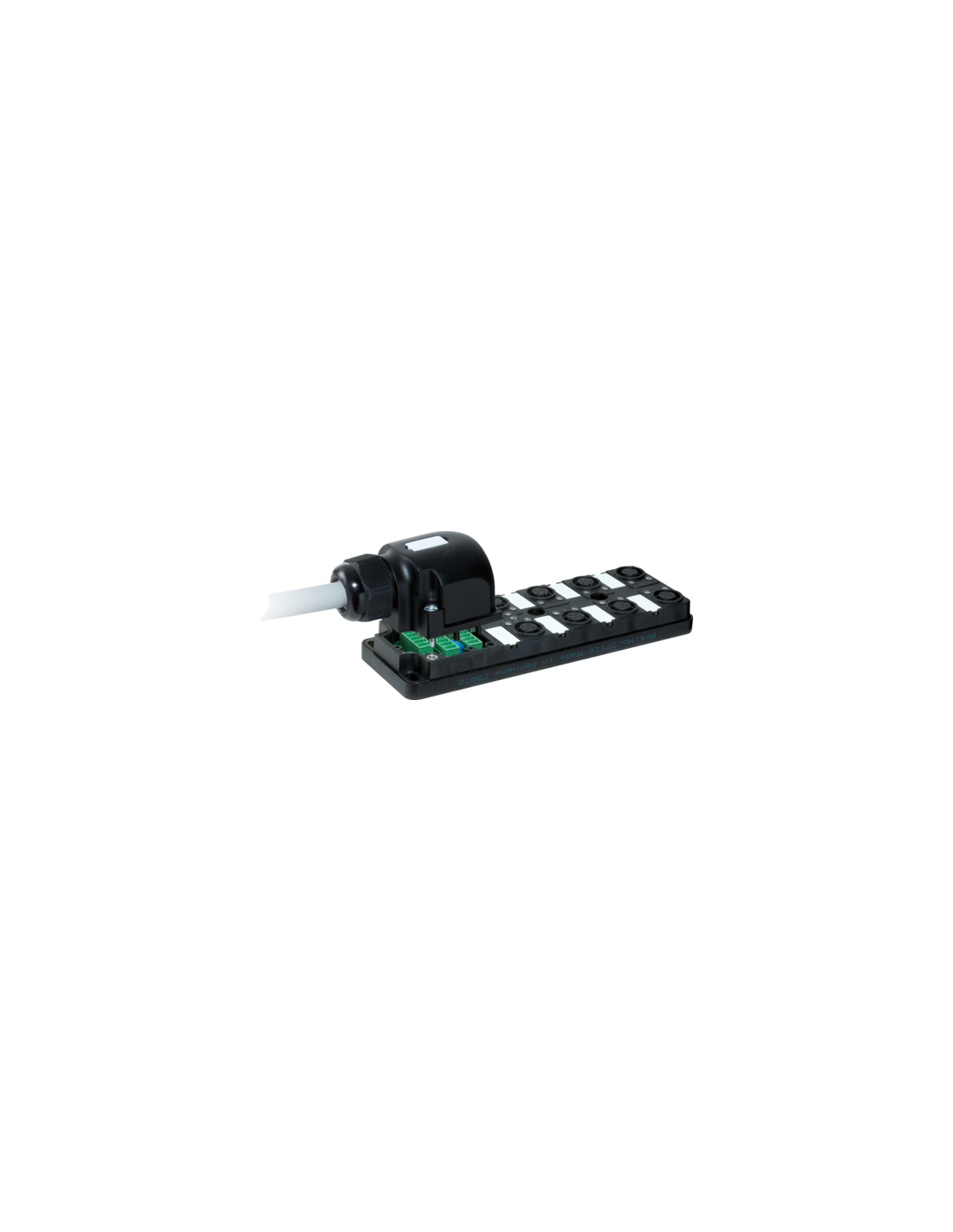

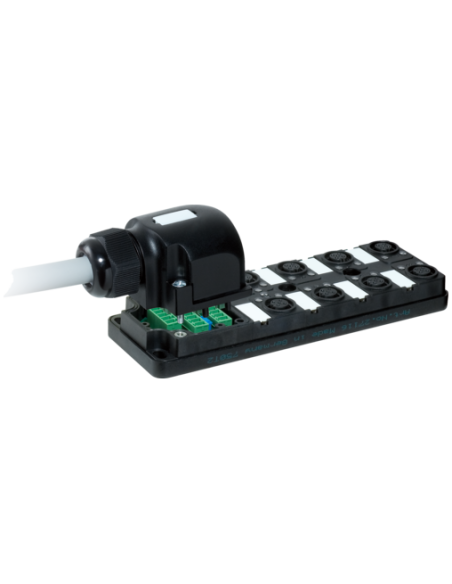

Moduł pasywny MVP12 8xM12 5-polowy – profesjonalne rozwiązanie do automatyki przemysłowej
Moduł pasywny MVP12 8xM12 5-polowy (kod produktu: 276600) to niezawodne i uniwersalne urządzenie zaprojektowane z myślą o zastosowaniach w wymagających środowiskach przemysłowych. Dzięki 8 portom M12 (każdy 5-polowy) doskonale sprawdza się w rozproszonych systemach sterowania i automatyzacji, umożliwiając wygodne podłączanie wielu czujników oraz elementów wykonawczych jednocześnie.
Zalety modułu MVP12 8xM12 5-polowego
- Wysoka odporność mechaniczna i chemiczna – obudowa wykonana z wysokiej jakości tworzywa sztucznego, charakteryzującego się doskonałą odpornością na oleje, substancje chemiczne oraz trudne warunki przemysłowe.
- Stopień ochrony IP67 – zapewniający pełną szczelność nawet w trudnych warunkach pracy, podczas montażu i dokręcania złączy.
- Trudnopalność – spełnia wymagania branżowe dotyczące bezpieczeństwa przeciwpożarowego.
- Możliwość rozdzielenia potencjałów – ułatwia segmentację zasilania oraz podnoszenie poziomu bezpieczeństwa instalacji.
- Elastyczna długość przewodu – standardowo dostępny z przewodem o długości 10 m, z możliwością zamówienia innych długości na życzenie.
- Łatwy montaż i uniwersalne zastosowanie – mocowanie na gwint M12 x 1 oraz standardowe złącza przemysłowe.
Zastosowania modułu MVP12 8xM12
Moduł znajduje szerokie zastosowanie w rozbudowanych systemach automatyki przemysłowej, szczególnie tam, gdzie konieczna jest decentralizacja okablowania oraz integracja wielu sygnałów w jednym miejscu. Typowe obszary wykorzystania to:
- Linie produkcyjne – podłączanie czujników, wyłączników krańcowych, elementów sygnalizacyjnych;
- Maszyny pakujące, robotyka, automatyka montażowa;
- Przemysł spożywczy (odporność na oleje i chemikalia);
- Systemy magazynowe oraz wszelkie aplikacje wymagające szybkiej rozbudowy i serwisu okablowania.
Budowa i wytrzymałość modułu złącza M12
Standard złączy M12 pozwala na szeroką kompatybilność z czujnikami i urządzeniami przeznaczonymi do pracy w warunkach przemysłowych. Przemyślana konstrukcja gwarantuje nie tylko łatwość instalacji, lecz także optymalną ochronę połączeń przed kurzem, wilgocią oraz wibracjami.
- Obudowa z tworzywa sztucznego odpornego na uszkodzenia i warunki zewnętrzne;
- Materiały bezhalogenowe, bezołowiowe, wolne od kadmu, bez FCKW oraz silikonu;
- Wytrzymałość mechaniczna przewodu PUR/PVC.
Korzyści z zastosowania pasywnych modułów rozdzielczych MVP12 w instalacjach przemysłowych
Pasywne moduły rozdzielcze MVP12 8xM12 redukują ilość przewodów prowadzonych do szafy sterowniczej, optymalizują procesy uruchamiania i serwisowania maszyn oraz znacznie ułatwiają lokalizację i podłączanie sygnałów.
- Idealne rozwiązanie dla aplikacji wymagających dużej liczby sygnałów;
- Poprawa przejrzystości i organizacji instalacji elektrycznej;
- Redukcja czasu i kosztów wdrożenia oraz utrzymania ruchu.
Podsumowanie
MVP12 8xM12 5-polowy, kod 276600 to nowoczesny, wytrzymały moduł złącz przemysłowych, umożliwiający skuteczną integrację wielu sygnałów w trudnych warunkach produkcyjnych i logistycznych. Jego uniwersalność, niezawodność działania oraz prostota montażu czynią go idealnym wyborem dla firm automatyzujących procesy technologiczne oraz budujących zaawansowane systemy sterowania maszynami.
