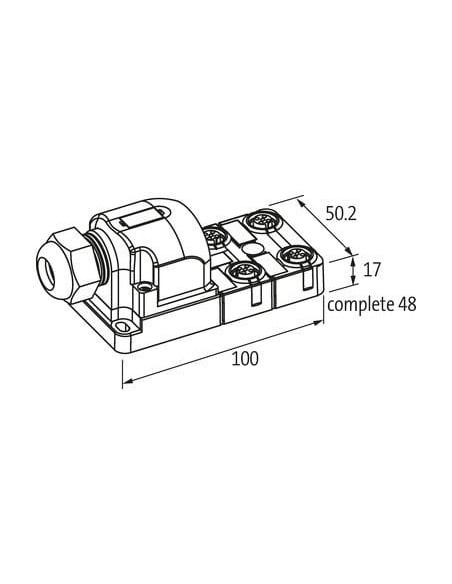

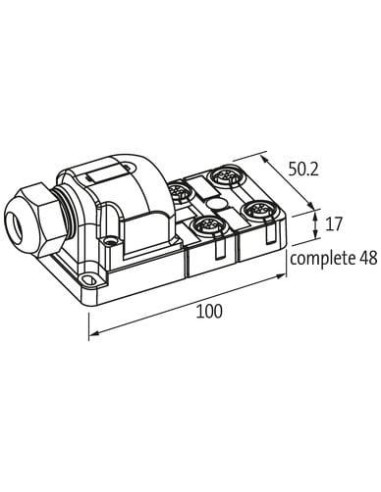

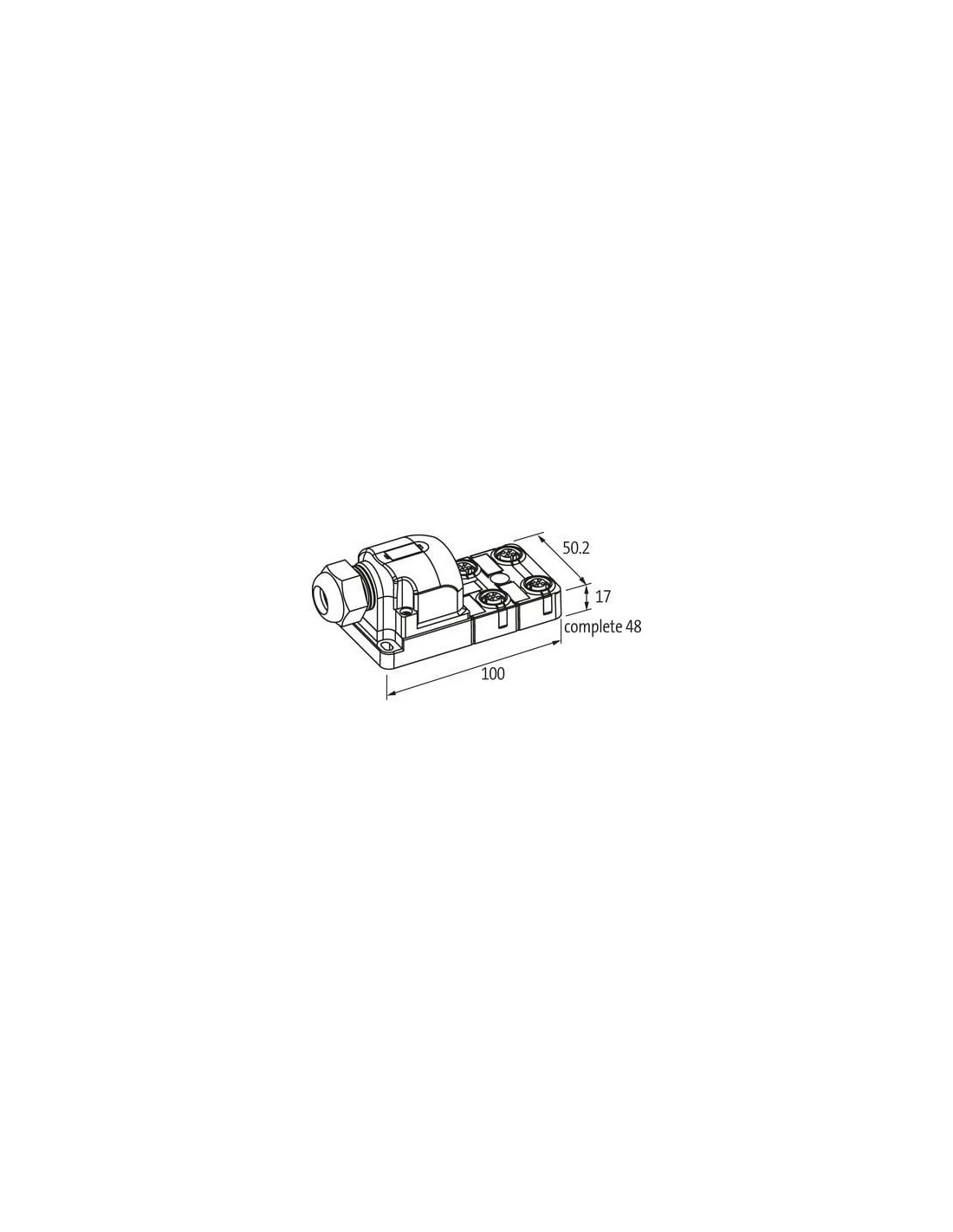

4-portowy UNIWERSALNY
Zaciski wtykowe sprężynowe
co 5 styków gniazd M12 oddzielnie na zaciskach
Zastępuje identyczny produkt (nr art. 277303)
Separacja styku 5 możliwa dzięki wyjmowanym zworkom
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 42 V |
| Napięcie robocze DC maks. | 42 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski sprężynowe FK |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |

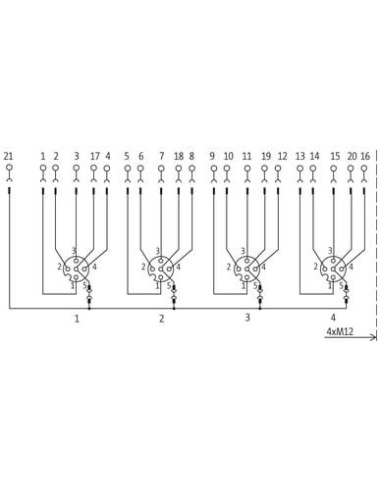

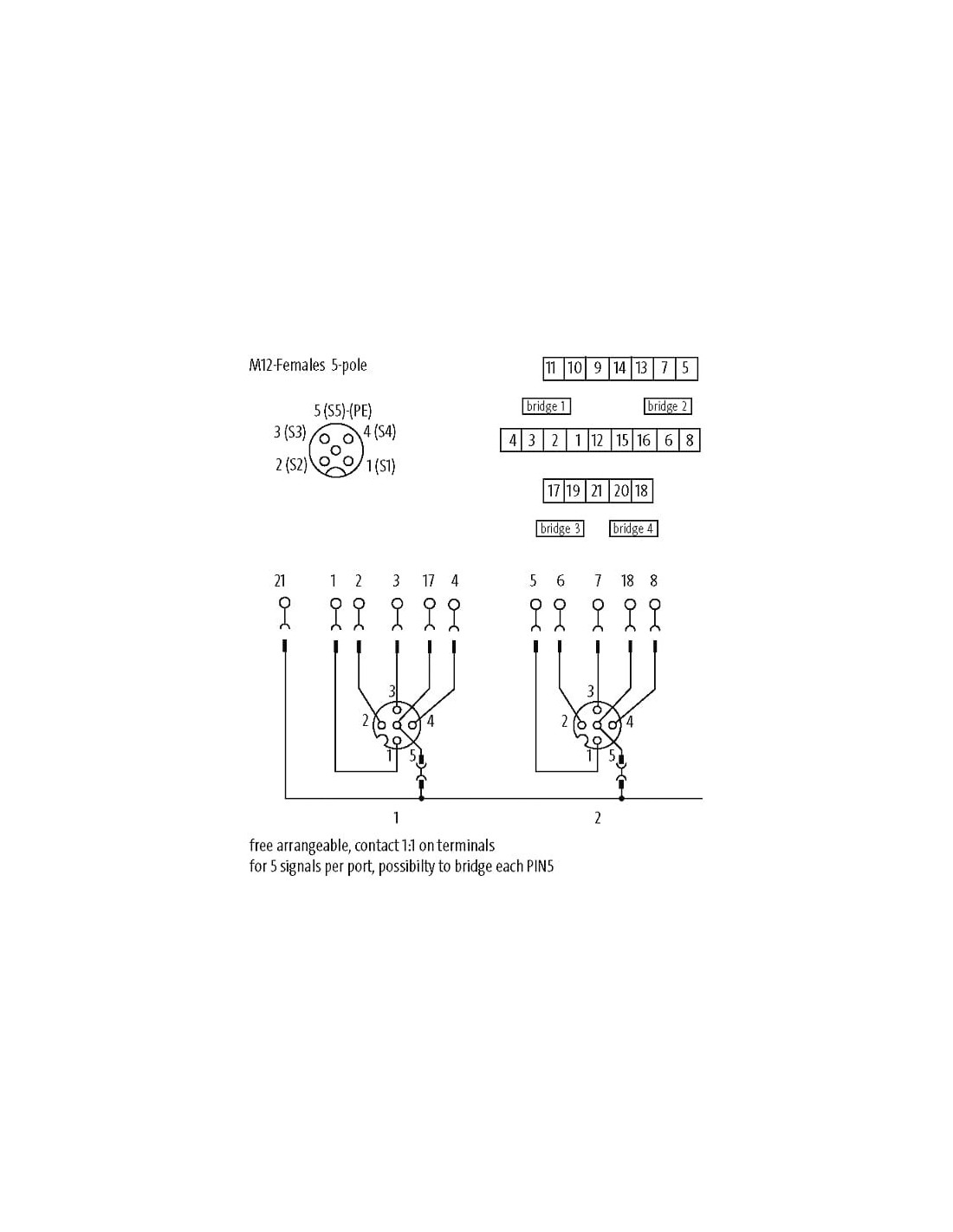

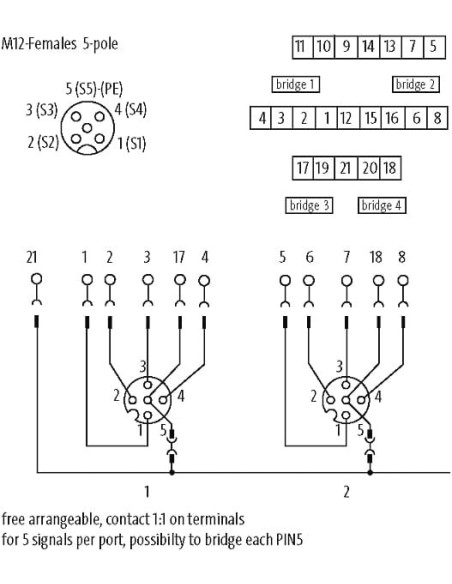

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 21 |
| PIN 1 | Bu 1 Pin 1 |
| PIN 2 | Bu 1 Pin 2 |
| PIN 3 | Bu 1 Pin 3 |
| PIN 4 | Bu 1 Pin 4 |
| PIN 5 | Bu 2 Pin 1 |
| PIN 6 | Bu 2 Pin 2 |
| PIN 7 | Bu 2 Pin 3 |
| PIN 8 | Bu 2 Pin 4 |
| PIN 9 | Bu 3 Pin 1 |
| PIN 10 | Bu 3 Pin 2 |
| PIN 11 | Bu 3 Pin 3 |
| PIN 12 | Bu 3 Pin 4 |
| PIN 13 | Bu 4 Pin 1 |
| PIN 14 | Bu 4 Pin 2 |
| PIN 15 | Bu 4 Pin 3 |
| PIN 16 | Bu 4 Pin 4 |
| PIN 17 | Bu 1 Pin 5 |
| PIN 18 | Bu 2 Pin 5 |
| PIN 19 | Bu 3 Pin 5 |
| PIN 20 | Bu 4 Pin 5 |
| PIN 21 | Br 1 - Br 4 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |

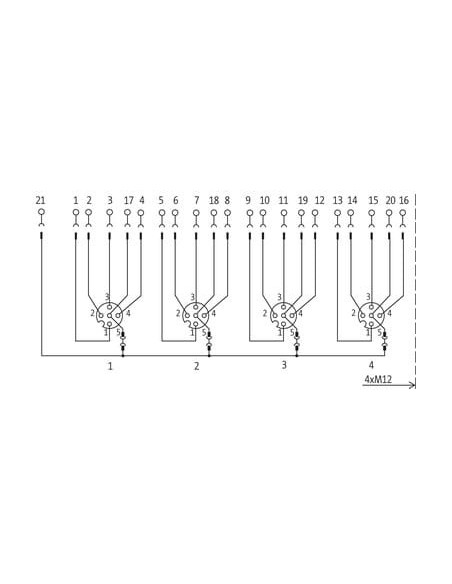

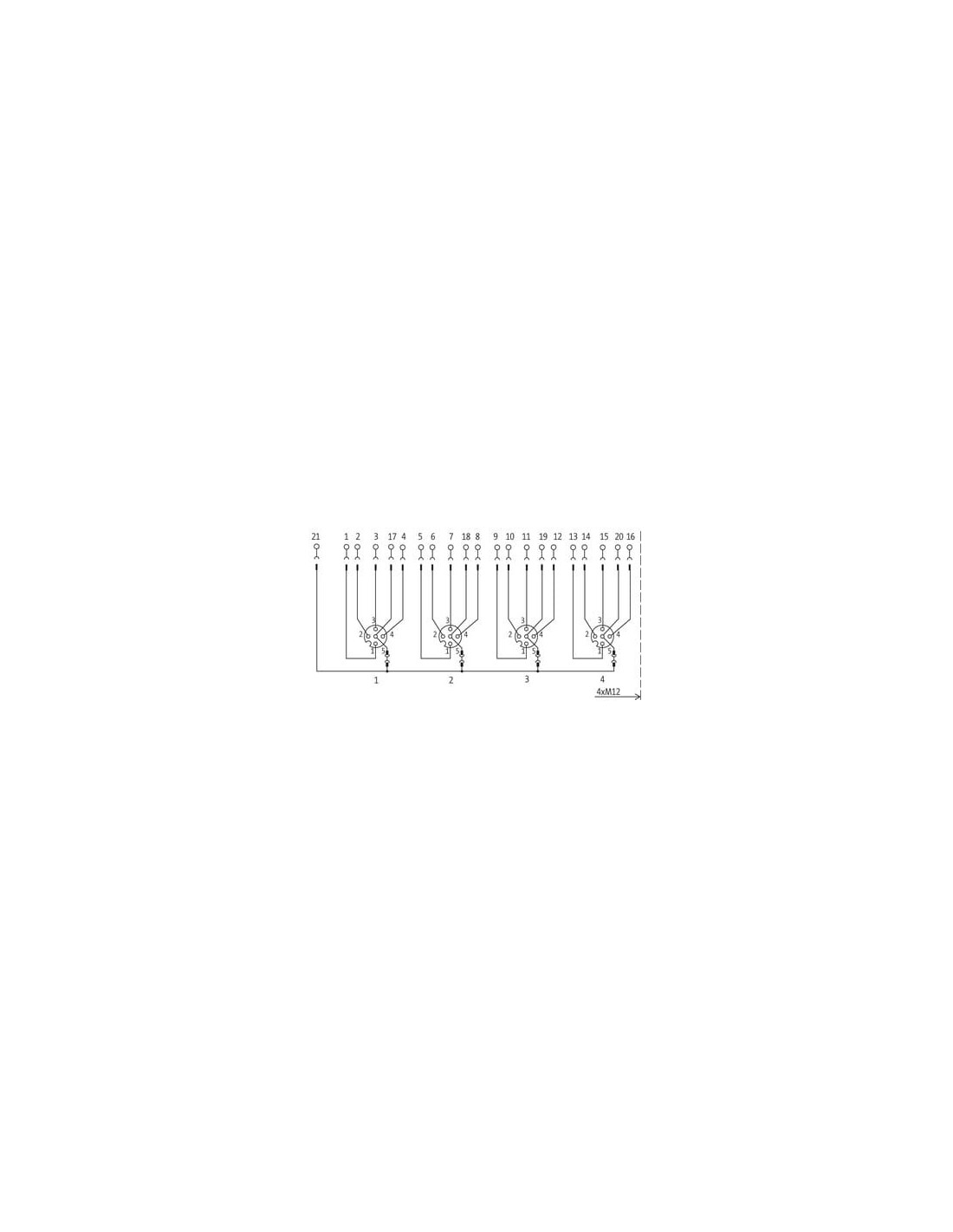

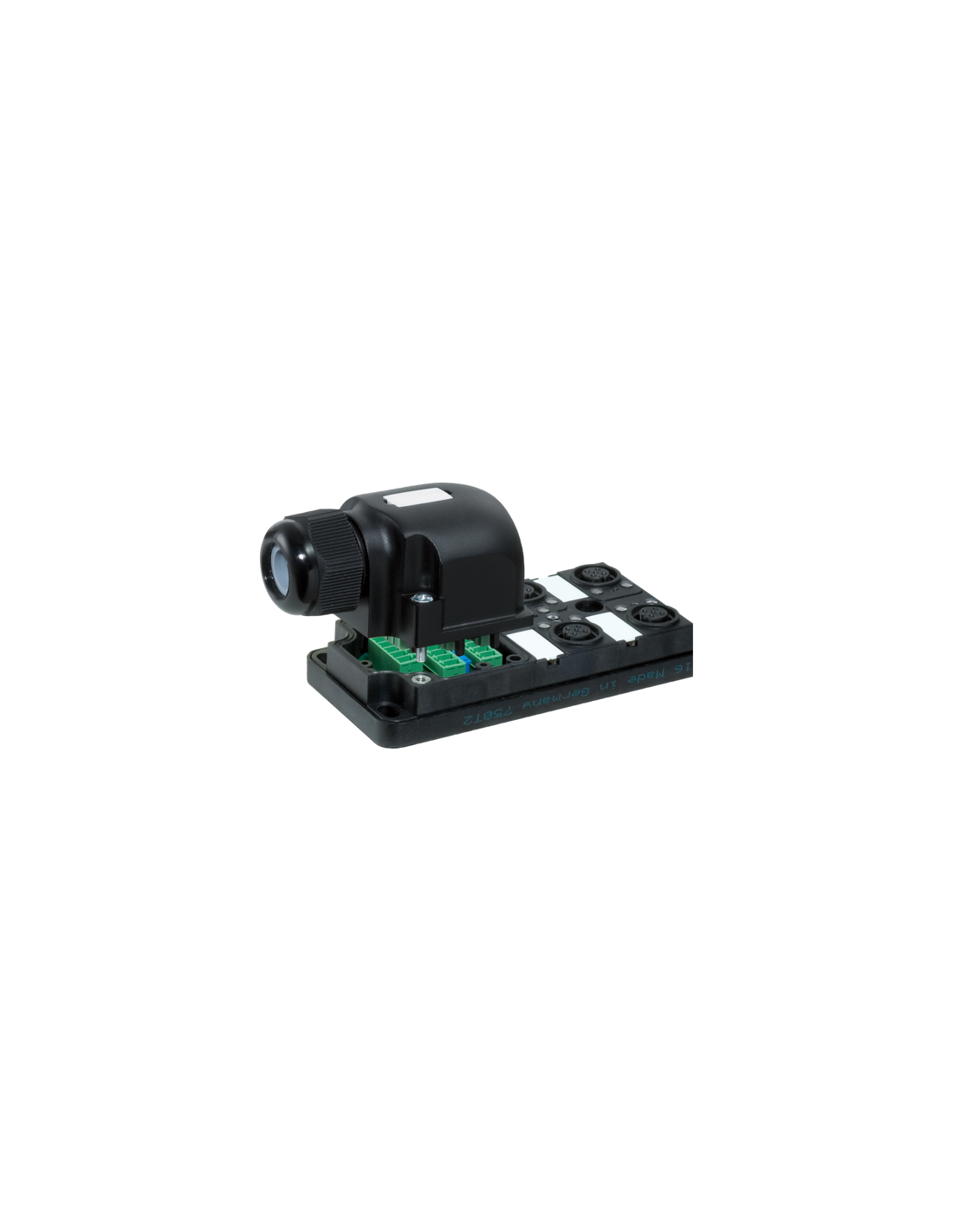

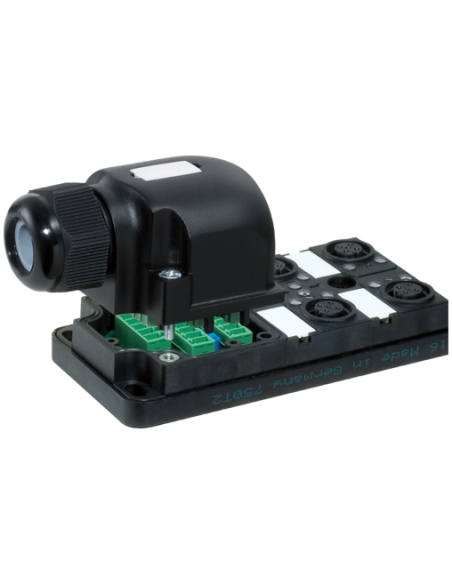

Moduł pasywny MVP12 4xM12 – uniwersalny rozdzielacz sygnałów dla automatyki przemysłowej
Moduł pasywny MVP12 to uniwersalne rozwiązanie przeznaczone do rozdzielania sygnałów w instalacjach automatyki przemysłowej oraz maszynowych. Dzięki czterem portom M12 (5-pinowym), urządzenie umożliwia szybką i wygodną integrację czujników oraz elementów wykonawczych z głównymi szafami sterowniczymi lub systemami PLC. Moduł wyróżnia się łatwością montażu, dużą elastycznością w konfiguracji oraz wytrzymałą konstrukcją dostosowaną do wymagających warunków przemysłowych.
Zastosowanie uniwersalnego modułu rozdzielczego 4xM12
Moduł pasywny 4xM12 sprawdza się w rozdzielaniu sygnałów sterujących w aplikacjach takich jak:
- liniach produkcyjnych i systemach pakujących,
- maszynach CNC, robotyce,
- systemach transportu i automatyzacji magazynów,
- instalacjach wymagających separacji sygnałów oraz łatwego podłączenia wielu elementów w ograniczonej przestrzeni.
Moduł przeznaczony jest zarówno do montażu w szafach rozdzielczych, jak i na maszynach, gdzie istnieje potrzeba wygodnego rozprowadzenia połączeń M12.
Wytrzymałość i odporność w trudnych warunkach
Obudowa została wykonana z wysokiej jakości tworzywa sztucznego o bardzo dobrej odporności chemicznej i na oleje. Dzięki wysokiemu stopniowi ochrony IP65 i IP67, moduł może być stosowany również w miejscach narażonych na wilgoć, pyły oraz kontakt z agresywnymi mediami. W przypadku szczególnie wymagających środowisk przemysłowych zalecane jest sprawdzenie odporności materiałów w kontekście konkretnego zastosowania.
Elastyczność i uniwersalność w podłączaniu sygnałów M12
Każdy port M12 wyposażony jest w 5-pinowe gniazdo oraz wtykowe zaciski sprężynowe, umożliwiające szybkie przygotowanie i połączenie przewodów bez użycia narzędzi. Dodatkowo, każda piąta linia sygnałowa (PIN 5) może być niezależnie separowana za pomocą wyjmowanych zworek, co ułatwia realizowanie niestandardowych konfiguracji i połączeń.
Korzyści z zastosowania pasywnego modułu rozdzielczego MVP12
- Bardzo łatwy i szybki montaż dzięki wtykowym zaciskom sprężynowym;
- Uniwersalność zastosowania – obsługa różnych typów czujników i elementów wykonawczych;
- Separacja sygnałów – możliwość indywidualnej konfiguracji każdej linii PIN 5 przy użyciu zworki;
- Odporność na wilgoć, pyły i oleje – wysoki stopień ochrony IP65/IP67;
- Kompaktowe wymiary – łatwy montaż nawet w ograniczonej przestrzeni maszynowej;
- Konstrukcja trudnopalna zapewniająca bezpieczeństwo eksploatacji.
Typowe wykorzystanie modułu 4xM12
Moduł pasywny MVP12 4xM12 to idealny wybór dla inżynierów utrzymania ruchu, integratorów systemów oraz producentów maszyn, którzy szukają niezawodnego rozwiązania do rozdzielania i łączenia sygnałów w warunkach przemysłowych. Szerokie możliwości konfiguracji oraz niewielkie wymiary sprawiają, że produkt ten znajduje zastosowanie zarówno przy rozbudowie istniejących instalacji, jak i w tworzeniu nowych systemów automatyki.
