Inne długości kabli są dostarczane na życzenie.
8-portowy, 5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
PUR/PVC
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
3.0 m
z diodą LED dla sygnałów cyfrowych PNP 24 V DC
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Wysokość | 150 mm |
| Szerokość | 50,2 mm |
| Głębokość | 17 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

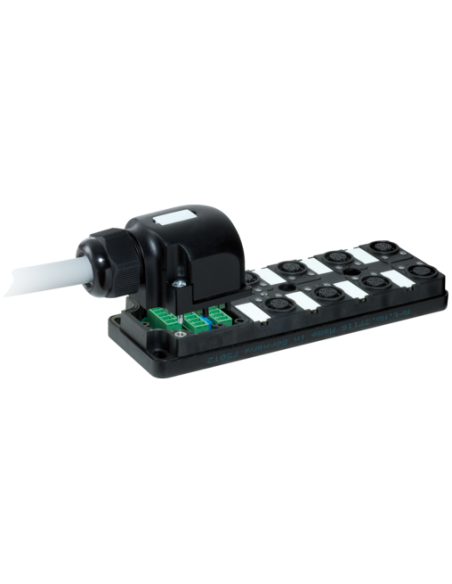

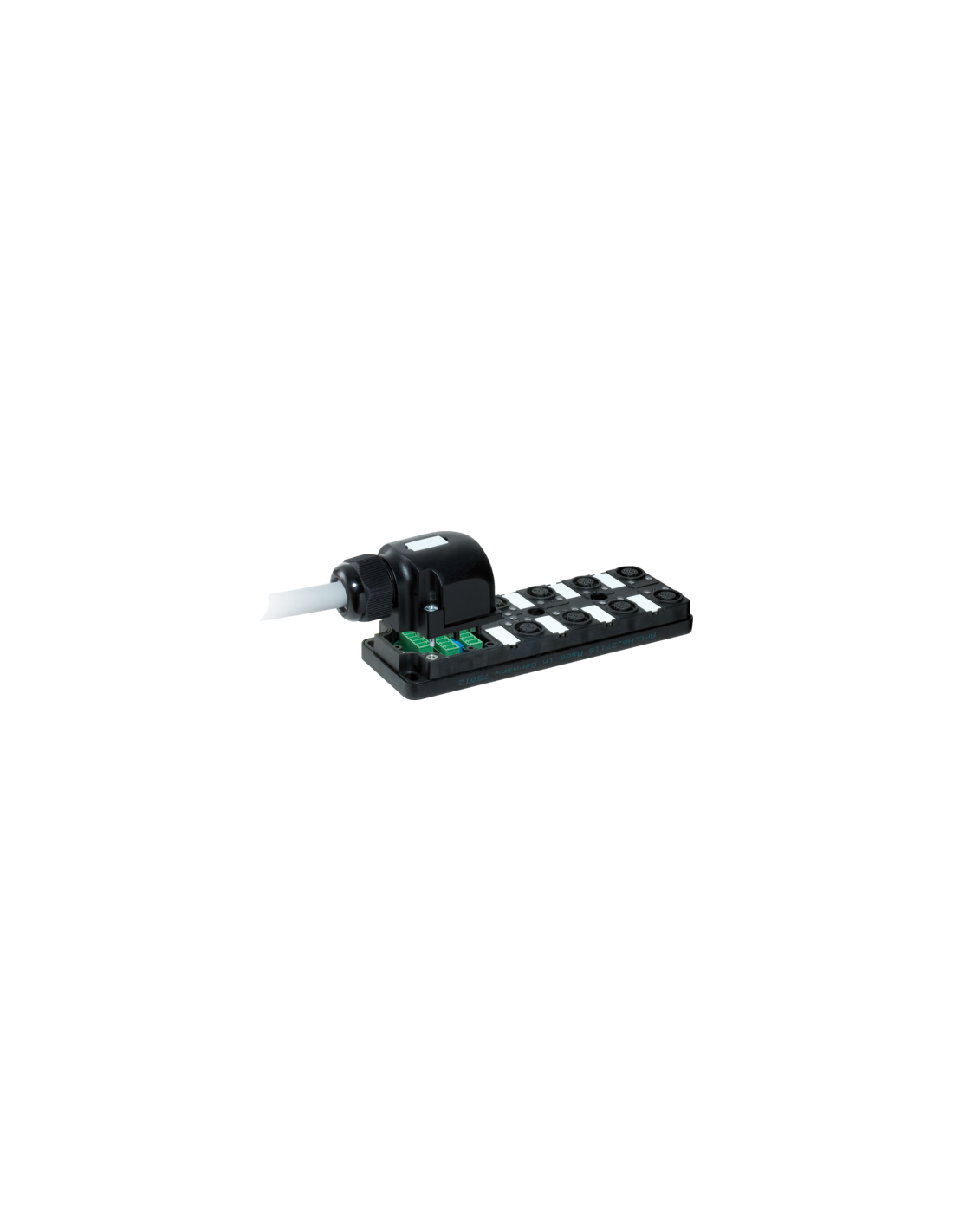

Moduł pasywny 8xM12, 5-polowy – Wytrzymałe i niezawodne rozdzielanie sygnałów dla przemysłu
Moduł pasywny 8xM12, 5-polowy o numerze katalogowym 27035 to praktyczne i trwałe rozwiązanie służące do rozdzielania sygnałów cyfrowych oraz zasilania w instalacjach automatyki przemysłowej. Moduł ten gwarantuje kompatybilność z wieloma urządzeniami dzięki standaryzowanym złączom M12 oraz szerokiemu zakresowi parametrów technicznych.
Zastosowanie modułu pasywnego 8xM12 w przemyśle
Moduł rozdzielający znajduje szerokie zastosowanie w systemach automatyki przemysłowej, szczególnie w aplikacjach wymagających niezawodnej i szybkiej transmisji sygnałów. Jest wykorzystywany w:
- Maszynach i liniach produkcyjnych, gdzie zachodzi potrzeba podłączenia licznych czujników oraz elementów wykonawczych
- Systemach sterowania opartych na złączach M12
- Automatyce pakowania, transportu i podajników
- Aplikacjach wymagających ochrony IP65/IP67 – w trudnych warunkach środowiskowych
Charakterystyka i zalety pasywnego modułu 8xM12, 5-polowego
Produkt wyróżnia się wysoką odpornością na czynniki chemiczne oraz oleje dzięki wytrzymałej obudowie wykonanej z PBT oraz przewodowi o powłoce PUR/PVC. Zapewnia długotrwałą pracę nawet w wymagających środowiskach produkcyjnych. Jego kompaktowe wymiary (150 mm x 50,2 mm x 17 mm) umożliwiają wygodny montaż także w ograniczonej przestrzeni.
- Osiem portów M12, każdy 5-pinowy – możliwość podłączenia wielu urządzeń
- Dioda LED na każdym porcie – optyczna sygnalizacja obecności napięcia oraz przesyłanych sygnałów cyfrowych PNP 24 V DC
- Szeroki zakres napięcia roboczego (18–30 V DC), maksymalny prąd na styk wynosi 4 A
- Wysoka klasa szczelności IP65/IP67 – ochrona przed pyłem oraz wilgocią (w przypadku prawidłowego montażu)
- Odporność na płomień oraz dobra odporność chemiczna i olejowa
- Złącza typu female, kodowanie A, 5 biegunów
- Łatwa instalacja przy użyciu standardowego gwintu M12x1
Budowa i zastosowane materiały
Moduł oraz przewody charakteryzują się wytrzymałą konstrukcją, wykonaną z PBT, PUR i PVC. Wszystkie elementy są wolne od ołowiu, kadmu, FCKW i silikonu, co zapewnia bezpieczeństwo użytkowania oraz zgodność z nowoczesnymi normami ekologicznymi. Powłoka zewnętrzna przewodu posiada twardość 87 ± 5 Shore A, natomiast izolacja wewnętrzna zapewnia bardzo dobre parametry mechaniczne i ułatwia precyzyjną obróbkę.
Możliwości zastosowania i praktyczne funkcje modułu
Moduł pasywny 8xM12, 5-polowy jest idealny tam, gdzie potrzebne jest szybkie i przejrzyste podłączenie licznych czujników, przycisków oraz elementów wykonawczych w obrębie maszyn czy instalacji automatyki. Wspiera sygnały cyfrowe PNP oraz zapewnia wysoką niezawodność transmisji w trudnych warunkach przemysłowych, w tym w środowiskach narażonych na występowanie olejów czy substancji chemicznych.
- Stabilna praca nawet w szerokim zakresie temperatur roboczych: od -20°C do 80°C
- Pewne połączenie i łatwa konserwacja dzięki standaryzowanym złączom M12
- Możliwość indywidualnej konfiguracji kabli na życzenie – dostosowanie instalacji do wymogów aplikacji
Wybierając moduł pasywny 8xM12, 5-polowy, inwestuje się w uniwersalność, trwałość oraz łatwość serwisowania rozbudowanych systemów automatyki przemysłowej.
