Dostępny
8-portowy, 4-piny
Typ NPN
Wtykowe zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Wtykowe zaciski śrubowe |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

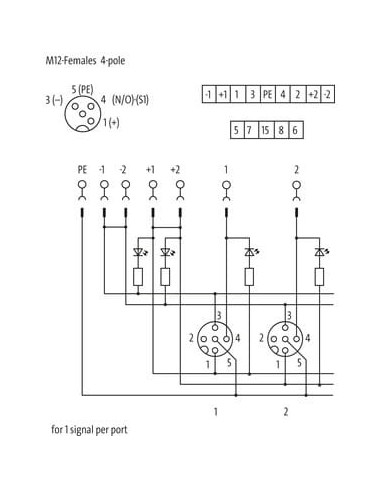

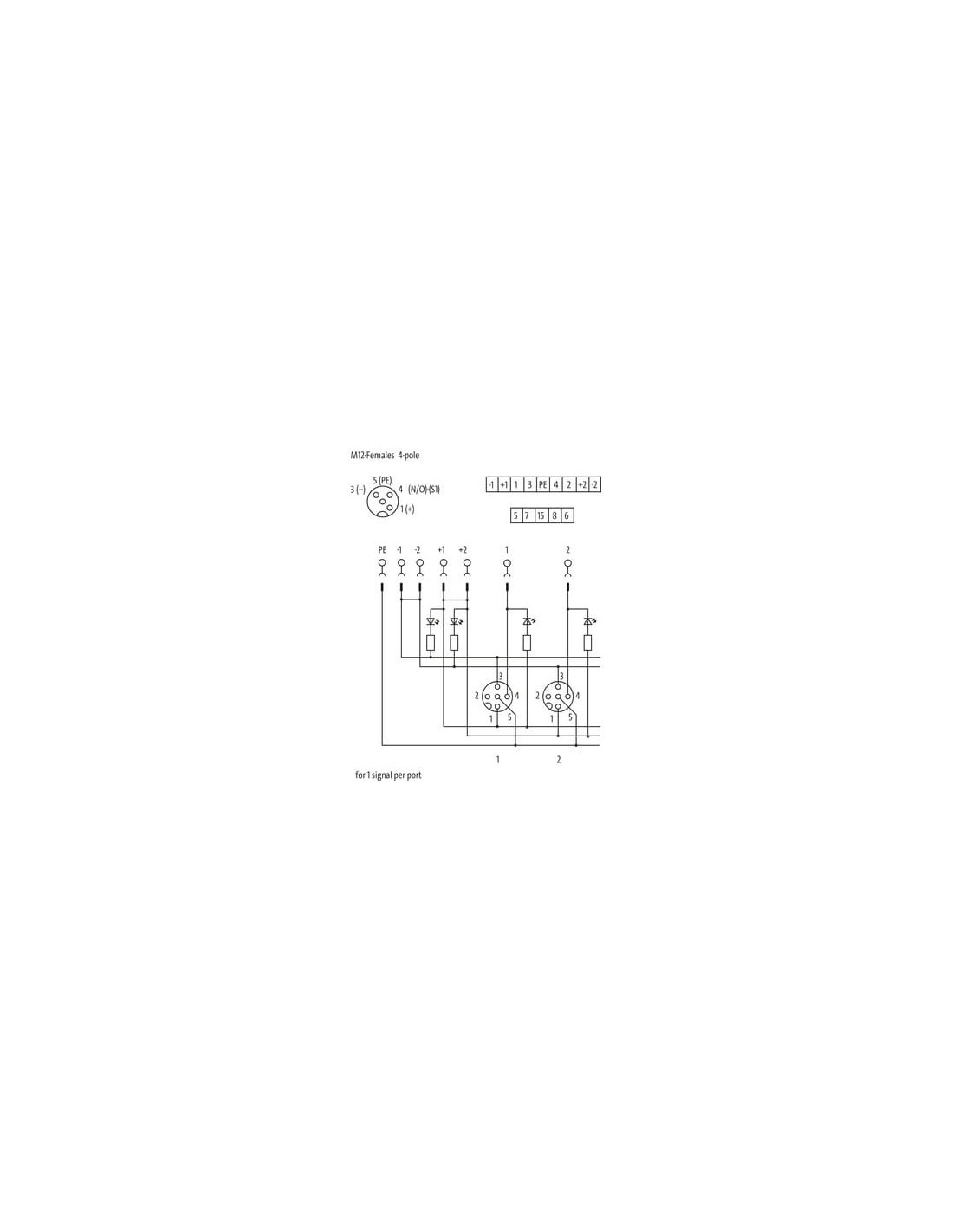

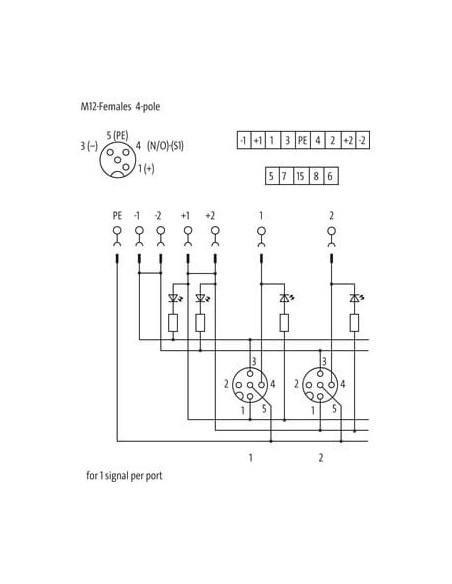

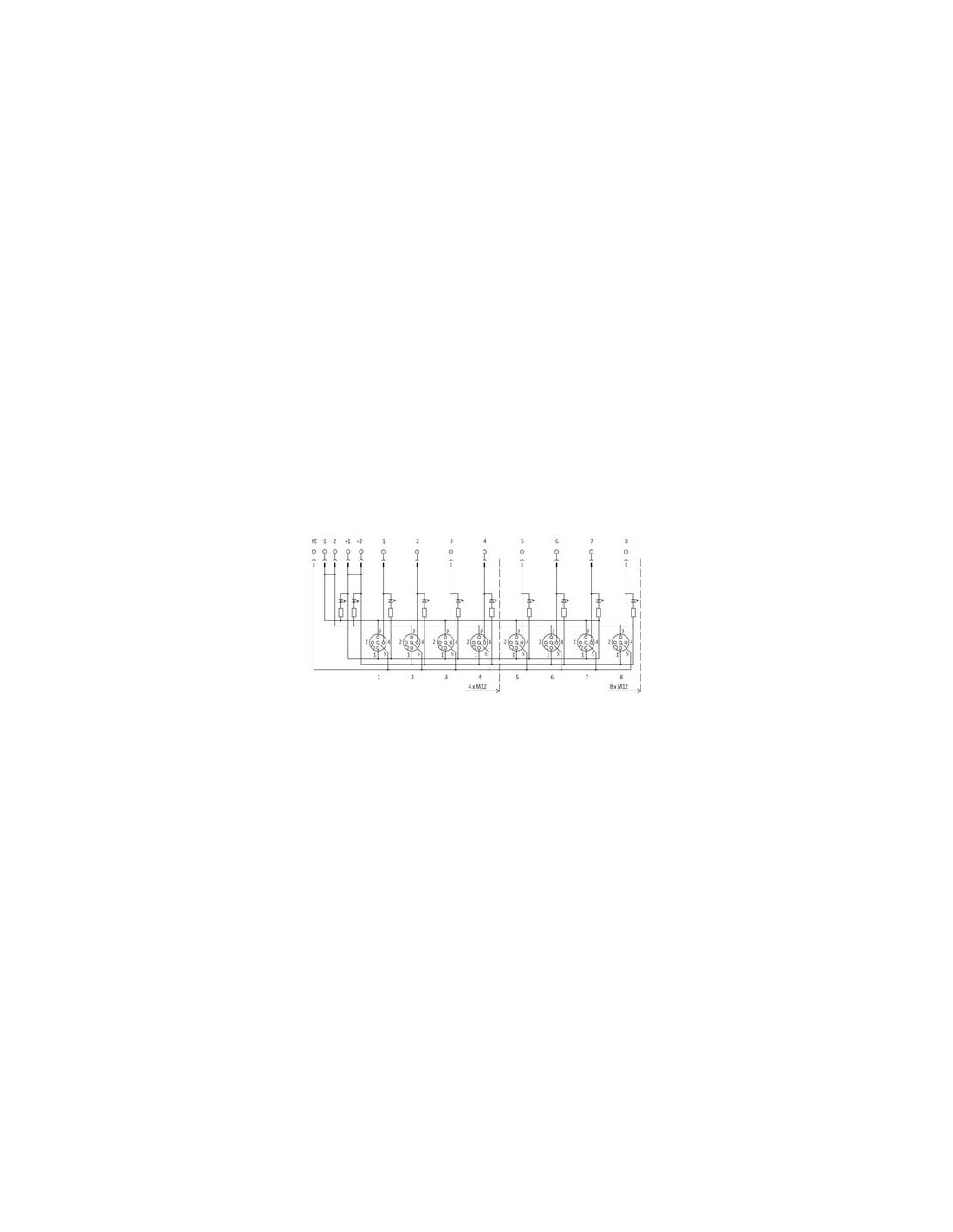

| PIN 1 | + |
| PIN 2 | n.c. |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

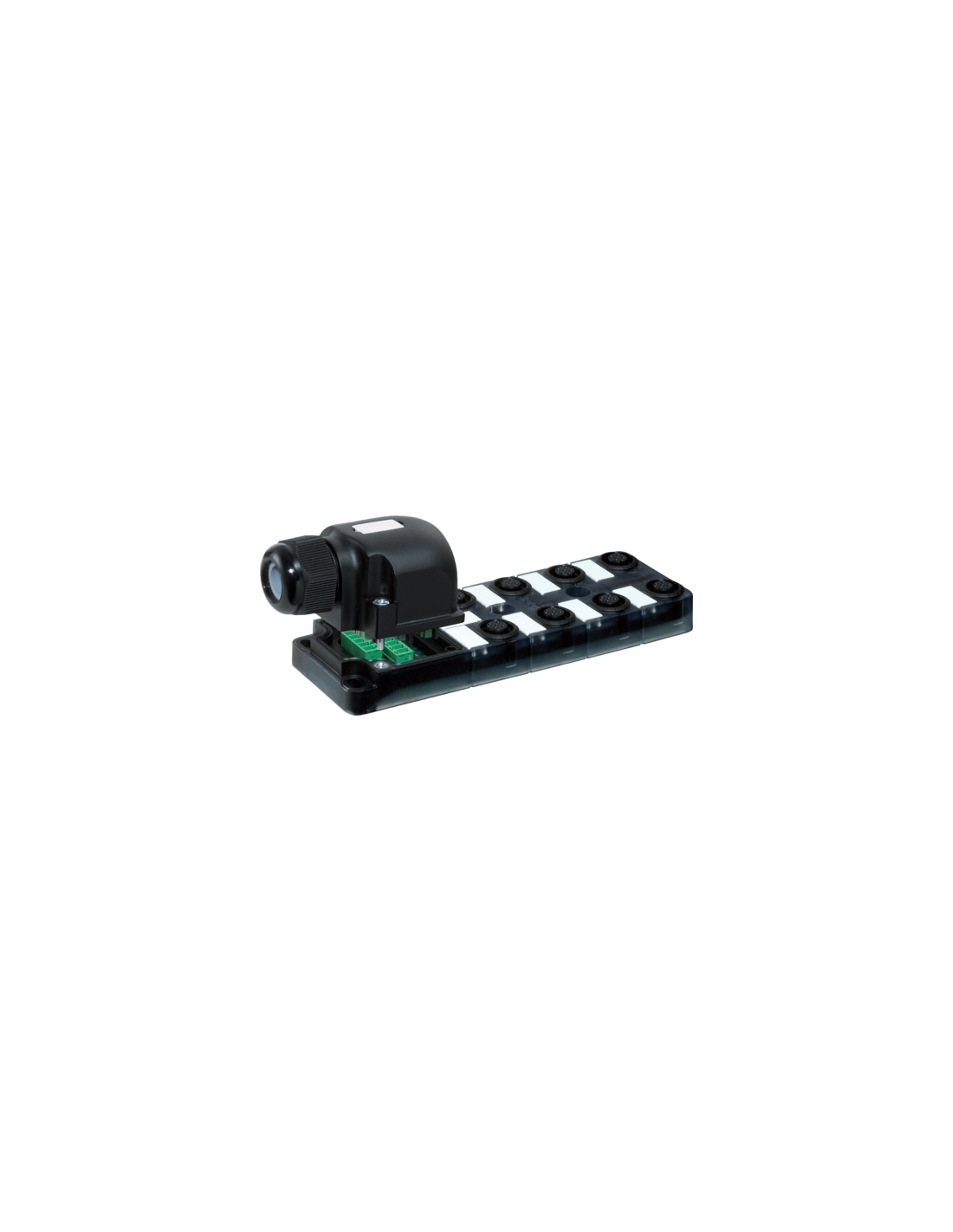

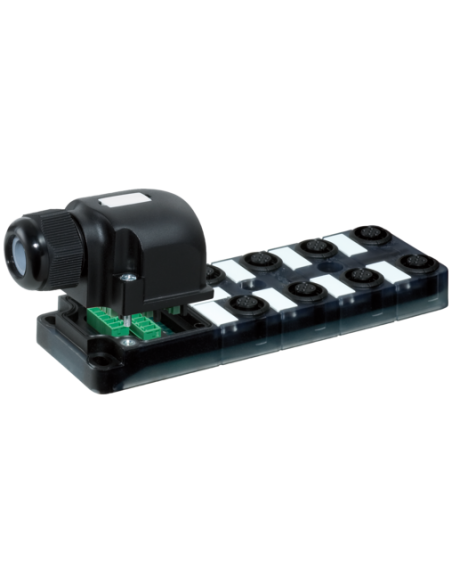

Exact12 – Rozdzielacz 8xM12, 4-biegunowy z kapturkiem i końcówką śrubową
Exact12 8xM12 to nowoczesny rozdzielacz sygnałów, wyposażony w cztery bieguny, śrubowe zaciski przyłączeniowe i osłonę w formie kapturka. Został zaprojektowany z myślą o szybkiej i bezpiecznej integracji w aplikacjach przemysłowych, które wymagają niezawodnego okablowania i rozdzielania sygnałów.
Główne zalety i cechy rozdzielacza sygnałów 8xM12
- Wytrzymała obudowa z tworzywa sztucznego – zapewnia wysoką odporność chemiczną oraz odporność na oleje techniczne, co pozwala na pracę w trudnych warunkach przemysłowych.
- Stopień ochrony IP65/IP67 – wysoka klasa szczelności chroni przed pyłem i wodą, umożliwiając stosowanie zarówno wewnątrz, jak i na zewnątrz urządzeń.
- Bezpieczne połączenia śrubowe – pewny i prosty montaż przewodów o przekroju do 1,5 mm² (AWG 16) gwarantuje szybkie uruchomienie oraz stabilność połączeń.
- Standardowa konfiguracja M12 – kompatybilność z wieloma czujnikami i urządzeniami automatyki, typowe zastosowania w rozdzielaniu sygnałów cyfrowych w układach sterowania.
- Osiem portów M12 – możliwość jednoczesnego podłączenia nawet ośmiu urządzeń zasilanych napięciem 24 V DC.
- Odporność ogniowa – trudnopalność, zapewniająca dodatkowe bezpieczeństwo w obszarach produkcyjnych.
- Zakres temperatur pracy: od -20°C do +70°C – umożliwia montaż w szerokim zakresie środowisk przemysłowych.
Zastosowanie rozdzielacza Exact12 8xM12, 4-biegunowego
Rozdzielacz sygnałów Exact12 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach, robotyce oraz instalacjach wymagających bezpiecznego i ergonomicznego doprowadzenia sygnałów z wielu czujników lub elementów wykonawczych. Niezastąpiony w środowisku przemysłowym, gdzie niezawodność połączeń i łatwość utrzymania mają kluczowe znaczenie dla ciągłości pracy automatyki maszyn.
Typowe zastosowania to m.in.:
- Podłączanie czujników i elementów wykonawczych w rozproszonych systemach sterowania
- Integracja z rozdzielniami maszynowymi i panelami operatorskimi
- Modernizacja maszyn i linii pakujących
- Systemy rozdzielcze w robotyce

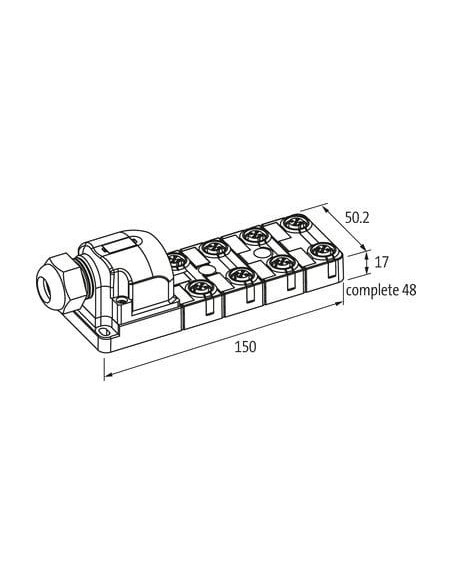

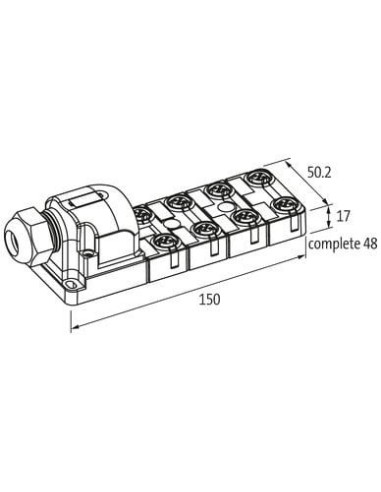

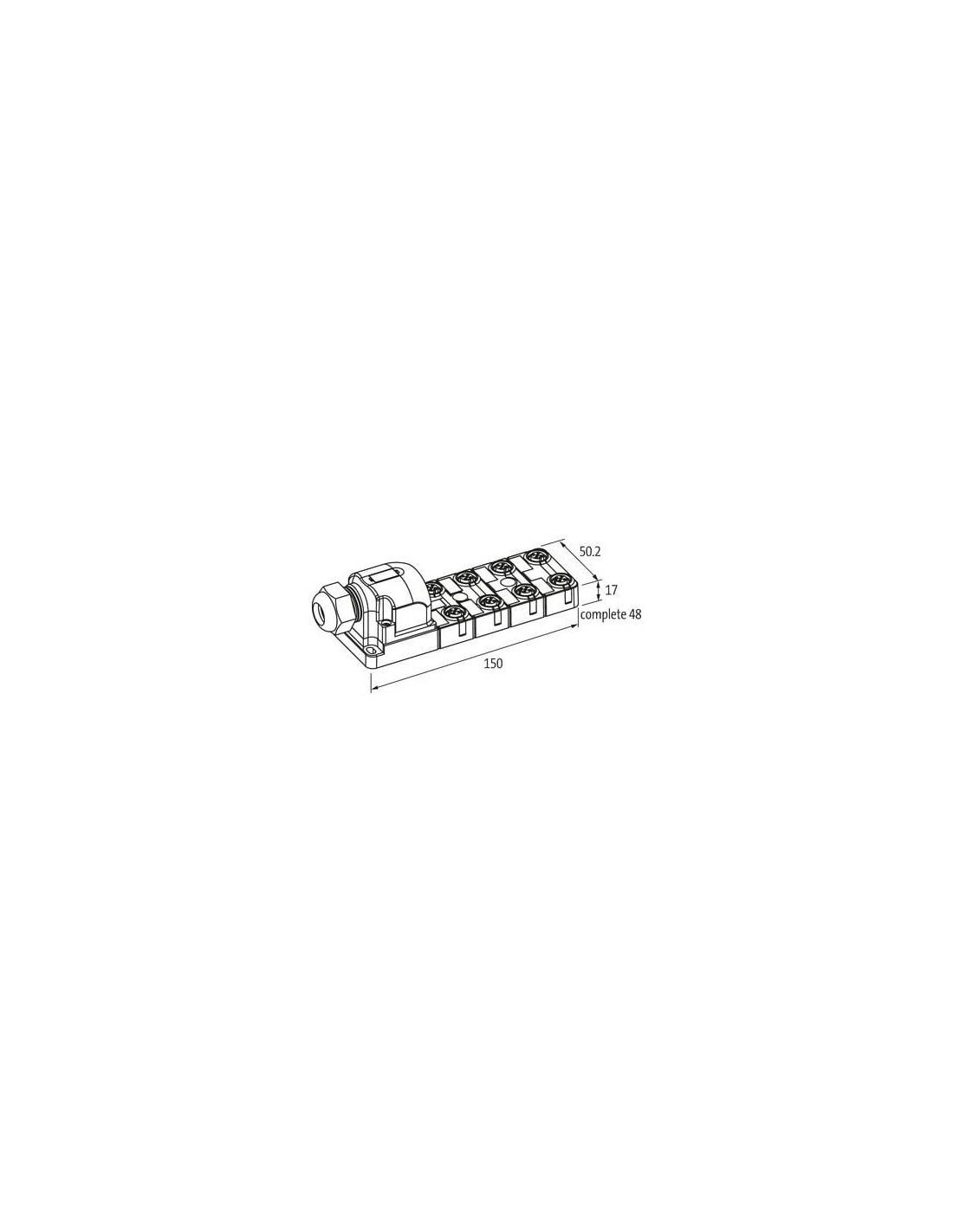

Budowa i funkcje Exact12 – 8-portowy rozdzielacz M12

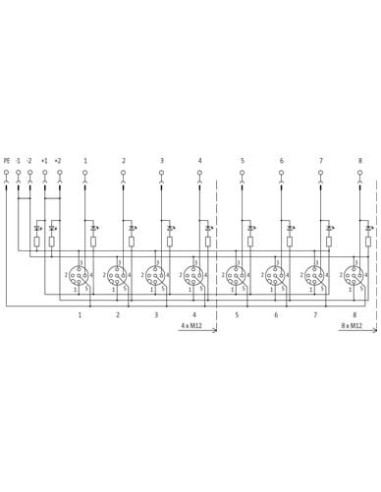

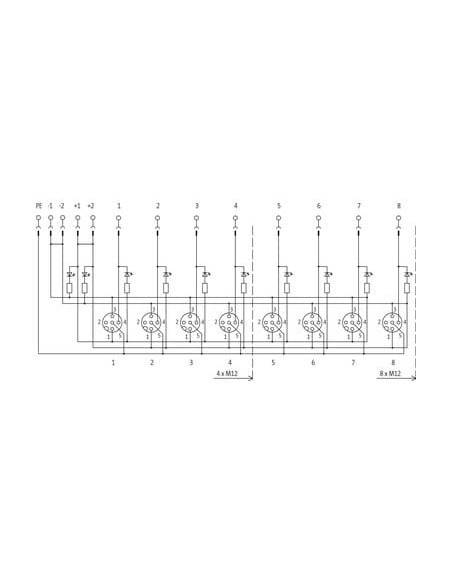

Moduł posiada 8 portów M12, każdy w standardzie 4-biegunowym, co umożliwia niezależne przesyłanie sygnałów oraz zasilania w jednym przewodzie dla każdego podłączonego urządzenia. Konstrukcja śrubowa ułatwia montaż oraz serwisowanie, natomiast kapturek ochronny zabezpiecza przed wnikaniem zanieczyszczeń.
Wysoka elastyczność rozdzielacza pozwala na podłączenie różnych typów czujników, wyłączników krańcowych i innych elementów automatyki przemysłowej. Przejrzysta konstrukcja portów minimalizuje ryzyko błędów połączeniowych i pozwala na zachowanie porządku w szafach sterowniczych.
Podsumowanie – Exact12 8xM12, 4-biegunowy, końcówka śrubowa
Rozdzielacz Exact12 z 8 portami M12 to solidny wybór dla specjalistów automatyki oraz integratorów systemów przemysłowych, którzy oczekują łatwej rozbudowy instalacji i wysokiej niezawodności połączeń przy zachowaniu pełnej kompatybilności ze standardowymi rozwiązaniami przemysłowymi.
