8-portowy, 5-piny
PUR/PVC
Przewód główny z zaciskami sprężynowymi
5.0 m
11/12-piny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 398 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 7 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | biały, szaro-różowe, brązowo-zielony, żółty, zielono-biały, zielony, czerwono-niebieskie, (fioletowy, brązowo-szary, czarny, szaro-biały, czerwony, brązowo-żółty, rosa, żółto-biały, szary, niebieski, , zielono-żółte) |
Mechanical data | Cable
| Cable weigth | 165 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 10 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 3 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 19 |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | + |
| PIN 2 | NC S 2 |
| PIN 3 | - |
| PIN 4 | NO S 1 |
| PIN 5 | PE |

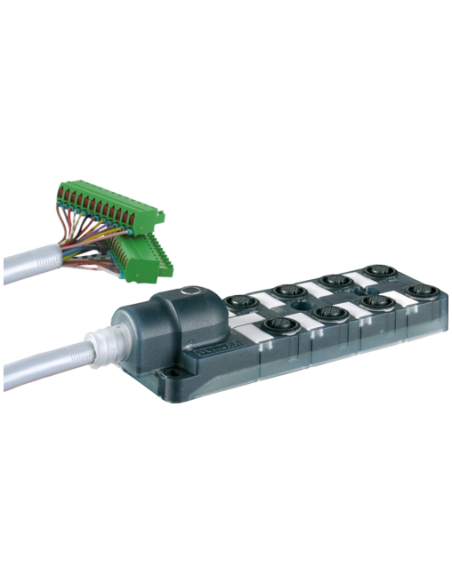

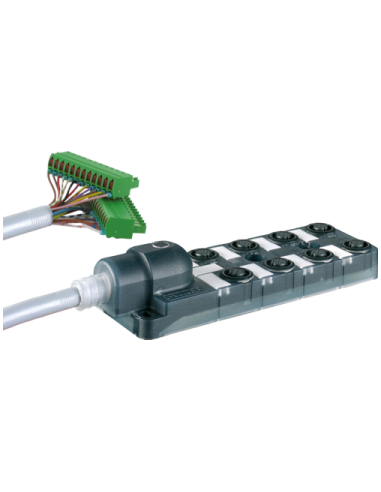

Moduł pasywny Exact12, 8xM12, 5-polowy – profesjonalny rozdzielacz sygnałów i zasilania
Moduł pasywny Exact12, 8xM12, 5-polowy o kodzie produktu 8000-98510-3980500 to wysokiej klasy rozdzielacz sygnałów i zasilania, przeznaczony do zastosowań w automatyce przemysłowej. Jego zaawansowana konstrukcja umożliwia niezawodne zintegrowanie różnych sygnałów i zasilania w jednym solidnym rozwiązaniu, przy zachowaniu kompaktowych rozmiarów oraz odporności na trudne warunki środowiskowe.
Zalety modułu pasywnego Exact12 – trwałość i wszechstronność
Moduł Exact12 został zaprojektowany z myślą o wysokiej odporności mechanicznej i chemicznej. Obudowa wykonana z tworzywa sztucznego chroni wewnętrzne połączenia nawet w wymagających warunkach przemysłowych, a klasa ochrony IP65/IP67 gwarantuje bezpieczeństwo użytkowania w otoczeniu zapylonym i wilgotnym.
- 8 portów M12 – obsługa szerokiego zakresu aplikacji.
- 5-stykowe złącza – możliwość podłączania sygnałów binarnych oraz zasilania.
- Integrowane zaciski sprężynowe – szybka i beznarzędziowa instalacja.
- Kabel główny PUR/PVC o długości 5 m – elastyczność montażu.
- Ochrona przed płomieniem oraz odporność na oleje.
- Praca w zakresie temperatur od -20°C do +70°C.
Typowe zastosowania modułu Exact12, 8xM12
Rozdzielacz sygnałów Exact12 to doskonałe rozwiązanie dla:
- Automatyzacji maszyn i linii produkcyjnych.
- Systemów transportu wewnętrznego.
- Stacji pomiarowych i kontrolnych.
- Zastosowań w przemyśle spożywczym, chemicznym i motoryzacyjnym.
Moduł pozwala na łatwe i szybkie podłączanie czujników, siłowników oraz innych elementów systemu automatyki, minimalizując ryzyko błędów połączeń oraz skracając czas instalacji i serwisowania.
Funkcjonalność i wygoda montażu – Exact12 w praktyce
Dzięki optymalnej konstrukcji moduł jest przystosowany do montażu na panelu za pomocą gwintu M12 x 1 oraz oferuje szerokie możliwości konfiguracji kabli. Złącza M12 5-pinowe pozwalają na realizację zarówno sygnałów cyfrowych, jak i przesył mocy, natomiast zaciski sprężynowe umożliwiają stabilne i pewne połączenie bez potrzeby użycia narzędzi.
Obudowa z tworzywa sztucznego zapewnia wysoką odporność na czynniki chemiczne oraz oleje, co sprawia, że moduł sprawdzi się nawet tam, gdzie ekspozycja na agresywne media jest codziennością.
Dlaczego warto wybrać moduł Exact12 8xM12?
- Uproszczona instalacja i serwis – szybkie podłączanie oraz integracja sieci czujnikowej na hali produkcyjnej.
- Elastyczność konfiguracji – możliwość zamówienia wersji z inną długością przewodu.
- Bezpieczeństwo i zgodność z normami – certyfikaty cURus oraz wysoka jakość wykonania.
- Redukcja kosztów okablowania – jedna wiązka przewodów zamiast kilku pojedynczych połączeń.
Moduł pasywny Exact12, 8xM12, 5-polowy to kompleksowe rozwiązanie dla aplikacji przemysłowych, gdzie kluczowe są niezawodność, bezpieczeństwo oraz łatwość integracji w rozbudowanych systemach automatyki.
